Conceptos Fundamentales de Escurrimiento y Medición de Caudal

Mapa conceptual

Algorino

Edición disponible

El escurrimiento y la medición de caudal son cruciales en hidrología para entender el ciclo del agua y gestionar recursos hídricos. Se abordan métodos de medición en canales, la importancia de las curvas de aforo, el uso de hidrogramas en la modelación hidrológica y la estimación del caudal máximo para la planificación de infraestructuras y la prevención de inundaciones. Factores como la geomorfología de la cuenca y las precipitaciones influyen en la respuesta hidrológica y son clave en el diseño de obras hidráulicas.

Resumen

Esquema

Conceptos Fundamentales de Escurrimiento y Medición de Caudal

El escurrimiento se refiere al movimiento del agua, principalmente debido a la gravedad, que se produce sobre y a través del suelo. Se mide en términos de volumen por unidad de tiempo, con unidades comunes como metros cúbicos por segundo (m³/s) para el caudal, o milímetros (mm) para la lámina de agua escurrida sobre una superficie. La medición del caudal se realiza mediante métodos directos, como la captura de agua en un recipiente calibrado durante un tiempo específico, o métodos indirectos, que implican calcular el caudal (Q) a partir de la velocidad media del agua y el área de la sección transversal del canal o conducto.
Río fluyente con hidrómetro parcialmente sumergido y persona tomando medidas, rodeado de vegetación verde y reflejo del cielo azul en el agua.

Dinámica y Clasificación de la Escorrentía

La escorrentía es un componente esencial del ciclo hidrológico, que describe el flujo de agua desde la precipitación hasta su convergencia en cuerpos de agua más grandes como ríos y lagos. Se clasifica en escorrentía superficial o directa, que fluye visiblemente sobre la tierra; escorrentía hipodérmica, que se mueve en la zona subsuperficial del suelo y puede aflorar como manantiales; y escorrentía subterránea, que se infiltra más profundamente y se mueve hacia los cuerpos de agua a través del acuífero. Cada tipo de escorrentía tiene un impacto significativo en la hidrología de una región y en la gestión de sus recursos hídricos.

Técnicas de Medición de Caudal en Canales Variados

La selección de un método de medición de caudal depende del tipo de canal y las condiciones de flujo. En ríos, se emplea comúnmente el molinete hidrométrico para medir la velocidad del agua y calcular el caudal. En arroyos y corrientes menores, se pueden utilizar trazadores químicos o vertedores para estimar el flujo. En canales de gran tamaño, se pueden usar flotadores o molinetes, y en canales pequeños y regulares, se prefieren los aforadores Parshall o métodos basados en la dilución de soluciones salinas. Para manantiales, el método volumétrico directo es efectivo, consistiendo en la medición del volumen de agua que fluye en un intervalo de tiempo determinado.

Importancia de las Curvas de Aforo en Hidrología

Las curvas de aforo son herramientas hidrológicas que correlacionan el nivel del agua en una sección de control con el caudal que pasa por ella. Estas curvas son vitales para la gestión de recursos hídricos y la planificación de infraestructuras, ya que permiten predecir el comportamiento del flujo en diferentes condiciones. Para obtener curvas de aforo precisas, es necesario realizar mediciones durante eventos de caudal alto y bajo, y tener en cuenta factores como cambios geomorfológicos en el canal, vegetación acuática y condiciones de hielo, que pueden alterar la relación entre el nivel del agua y el caudal.

El Hidrograma como Herramienta Analítica en Hidrología

El hidrograma es un diagrama que muestra la variación del caudal de un río o arroyo a lo largo del tiempo, proporcionando una representación visual de cómo el flujo responde a eventos como la lluvia o el deshielo. Los elementos clave de un hidrograma incluyen el ascenso, el pico y el receso del caudal. La forma del hidrograma puede variar ampliamente dependiendo de factores como la intensidad y duración de la precipitación, la geomorfología de la cuenca y su capacidad de retención de agua. Los hidrogramas son fundamentales para la modelación hidrológica, la predicción de inundaciones y la planificación de estructuras hidráulicas.

Interpretación de Hidrogramas y Respuesta Hidrológica de Cuencas

El análisis de hidrogramas permite entender la dinámica de la cuenca ante eventos de precipitación. La curva de ascenso refleja el aumento del caudal, el pico indica el caudal máximo y la curva de receso muestra la disminución del flujo. La curva de agotamiento, que representa el caudal base, es esencial para diferenciar entre la escorrentía directa y la base. Determinar el punto de inicio de la curva de agotamiento es crucial para la separación hidrológica y para la gestión efectiva de los recursos hídricos de la cuenca.

Factores que Modulan la Configuración del Hidrograma

La forma del hidrograma está influenciada por una variedad de factores físicos y antropogénicos. Las características del suelo, como la textura, la estructura, la permeabilidad y el uso del suelo, así como las propiedades de la cuenca, como su tamaño, forma, pendiente y red de drenaje, juegan un papel importante en la respuesta hidrológica. Estos factores determinan la rapidez y magnitud del pico del hidrograma, lo que es esencial para el diseño y manejo de infraestructuras hidráulicas y para la mitigación de riesgos de inundación.

Cálculo del Caudal Máximo y Métodos Aplicables

La estimación del caudal máximo es fundamental para el diseño de obras hidráulicas y la gestión de riesgos de inundación. Para cuencas pequeñas (menos de 25 km²), el Método Racional es comúnmente utilizado, aplicando la fórmula Q=0.278 CIA, donde Q es el caudal en m³/s, C es el coeficiente de escurrimiento, I es la intensidad de la lluvia en mm/hr y A es el área de la cuenca en km². Para cuencas más grandes, se prefiere el uso del Hidrograma Unitario, que asume una distribución uniforme de la lluvia efectiva y se basa en la proporcionalidad del caudal con respecto a la precipitación efectiva, manteniendo constante el tiempo base del hidrograma para una duración específica de la lluvia.

Mostrar más

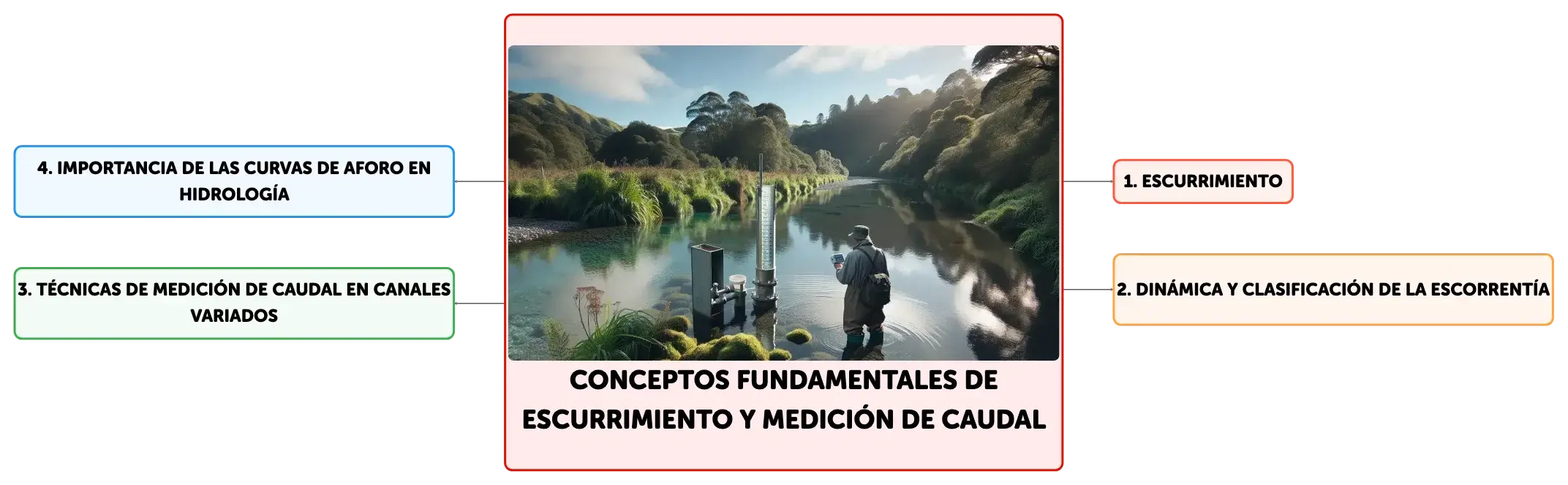

    Conceptos Fundamentales de Escurrimiento y Medición de Caudal

  • Escurrimiento

  • Movimiento del agua

  • El escurrimiento se refiere al movimiento del agua debido a la gravedad

  • Medición del escurrimiento

  • Métodos directos

  • La medición del escurrimiento se puede realizar directamente mediante la captura de agua en un recipiente calibrado

  • Métodos indirectos

  • También se pueden utilizar métodos indirectos para medir el escurrimiento, como calcularlo a partir de la velocidad del agua y el área del canal

  • Unidades de medida

  • El escurrimiento se mide en términos de volumen por unidad de tiempo, utilizando unidades como metros cúbicos por segundo o milímetros

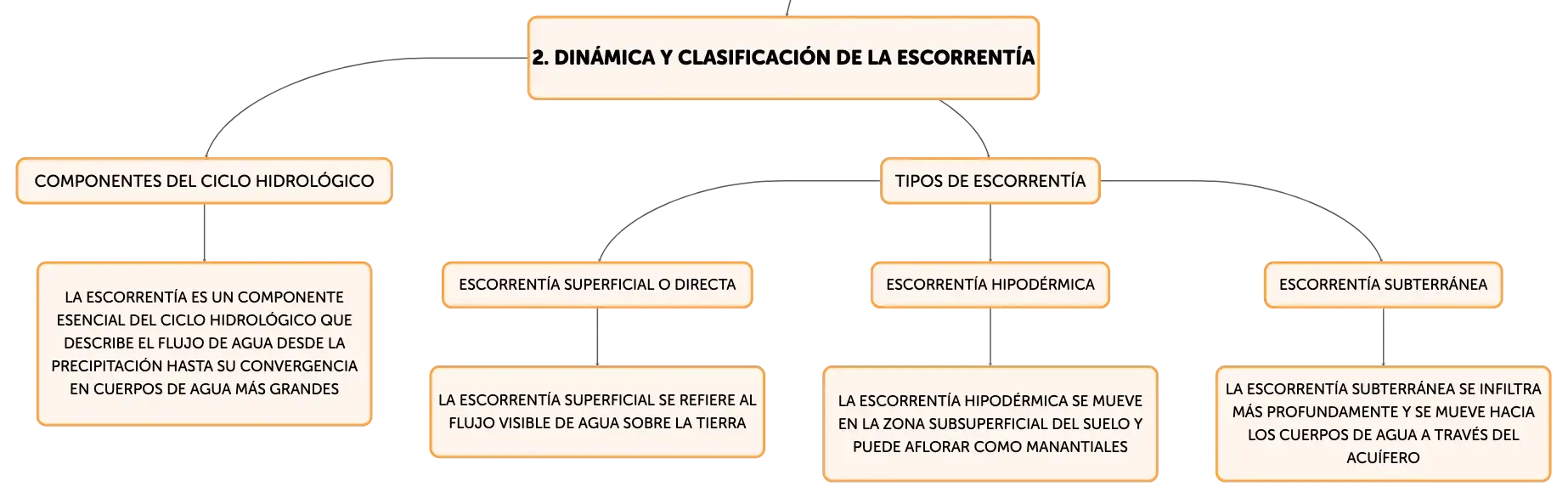

  • Dinámica y Clasificación de la Escorrentía

  • Componentes del ciclo hidrológico

  • La escorrentía es un componente esencial del ciclo hidrológico que describe el flujo de agua desde la precipitación hasta su convergencia en cuerpos de agua más grandes

  • Tipos de escorrentía

  • Escorrentía superficial o directa

  • La escorrentía superficial se refiere al flujo visible de agua sobre la tierra

  • Escorrentía hipodérmica

  • La escorrentía hipodérmica se mueve en la zona subsuperficial del suelo y puede aflorar como manantiales

  • Escorrentía subterránea

  • La escorrentía subterránea se infiltra más profundamente y se mueve hacia los cuerpos de agua a través del acuífero

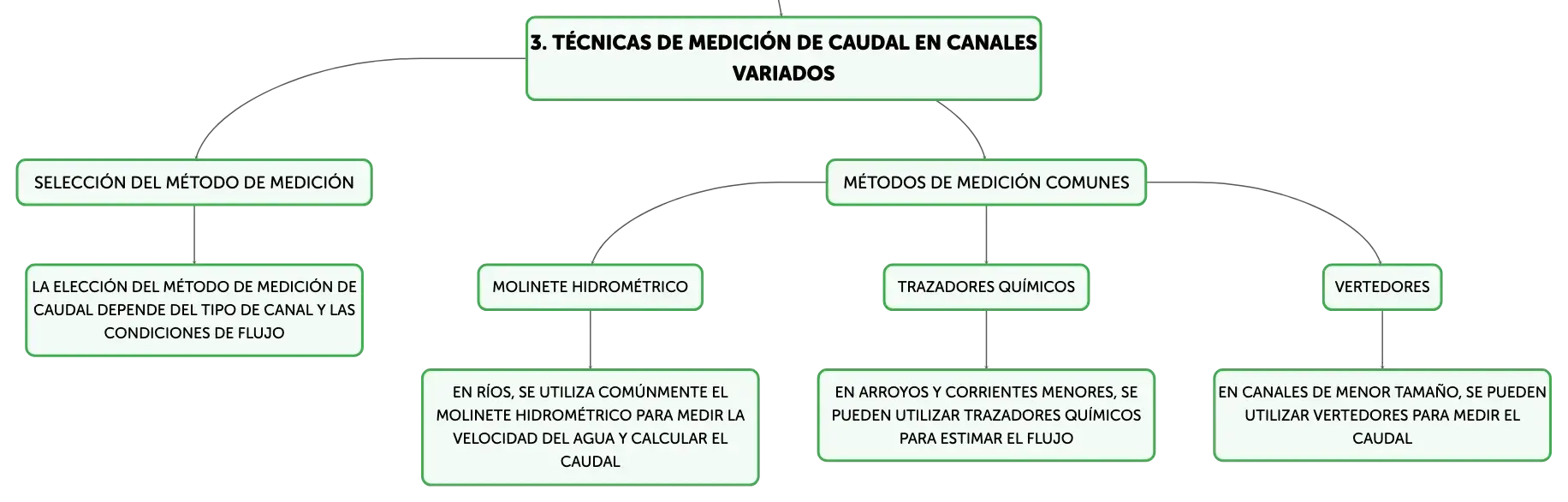

  • Técnicas de Medición de Caudal en Canales Variados

  • Selección del método de medición

  • La elección del método de medición de caudal depende del tipo de canal y las condiciones de flujo

  • Métodos de medición comunes

  • Molinete hidrométrico

  • En ríos, se utiliza comúnmente el molinete hidrométrico para medir la velocidad del agua y calcular el caudal

  • Trazadores químicos

  • En arroyos y corrientes menores, se pueden utilizar trazadores químicos para estimar el flujo

  • Vertedores

  • En canales de menor tamaño, se pueden utilizar vertedores para medir el caudal

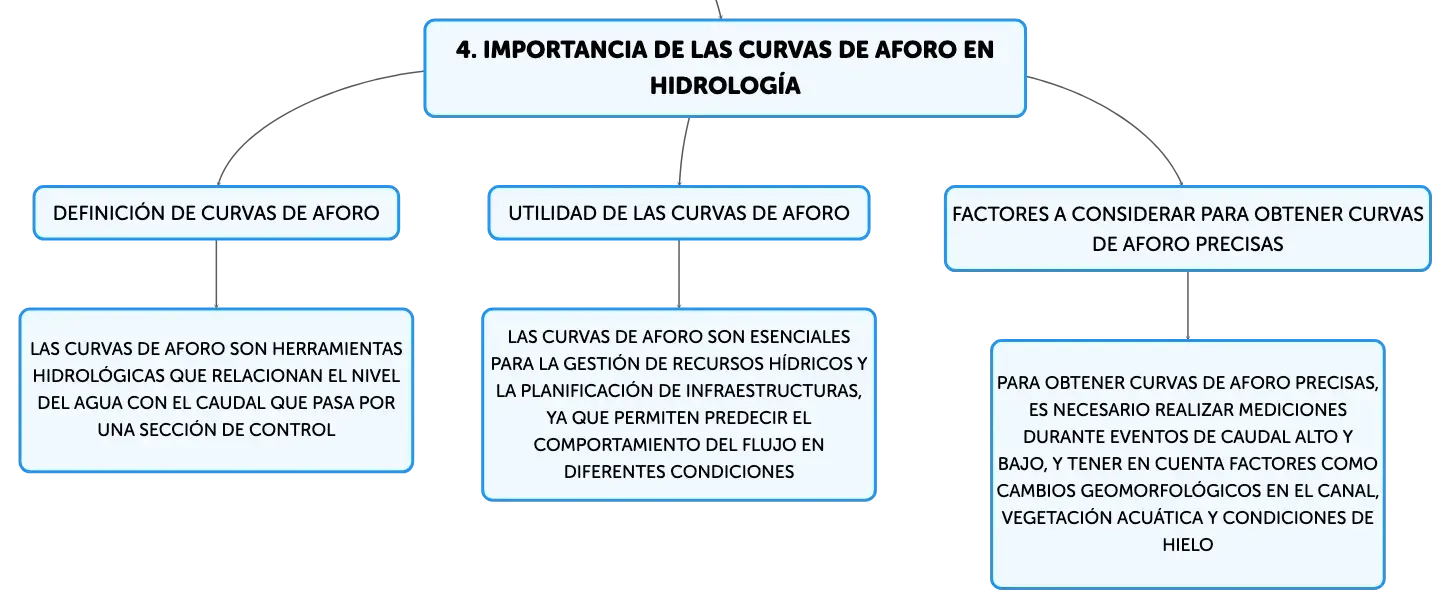

  • Importancia de las Curvas de Aforo en Hidrología

  • Definición de curvas de aforo

  • Las curvas de aforo son herramientas hidrológicas que relacionan el nivel del agua con el caudal que pasa por una sección de control

  • Utilidad de las curvas de aforo

  • Las curvas de aforo son esenciales para la gestión de recursos hídricos y la planificación de infraestructuras, ya que permiten predecir el comportamiento del flujo en diferentes condiciones

  • Factores a considerar para obtener curvas de aforo precisas

  • Para obtener curvas de aforo precisas, es necesario realizar mediciones durante eventos de caudal alto y bajo, y tener en cuenta factores como cambios geomorfológicos en el canal, vegetación acuática y condiciones de hielo

¿Quieres crear mapas a partir de tu material?

Inserta un texto, sube una foto o un audio a Algor. ¡En unos segundos Algorino lo transformará en un mapa conceptual, resumen y mucho más!

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

00

Unidades de medida del escurrimiento

Metros cúbicos por segundo (m³/s) para caudal; milímetros (mm) para lámina de agua.

01

Métodos directos de medición de caudal

Captura de agua en recipiente calibrado durante tiempo específico.

02

Métodos indirectos de cálculo de caudal

Uso de velocidad media del agua y área de sección transversal para calcular Q.

03

La ______ es un elemento clave del ciclo ______, que explica cómo el agua fluye desde la ______ hasta que se junta en cuerpos de agua más grandes.

escorrentía

hidrológico

precipitación

04

Método de medición en ríos

Uso de molinete hidrométrico para medir velocidad y calcular caudal.

05

Método de medición en arroyos

Aplicación de trazadores químicos o vertedores para estimar flujo.

06

Método de medición en manantiales

Medición volumétrica directa, registrando volumen de agua en tiempo específico.

07

Para obtener curvas de aforo ______, se deben realizar mediciones en eventos de caudal ______ y ______.

precisas

alto

bajo

08

Elementos clave de un hidrograma

Ascenso, pico y receso del caudal.

09

Influencia de la precipitación en el hidrograma

Intensidad y duración afectan la forma del hidrograma.

10

Importancia de la geomorfología de la cuenca

Determina la respuesta del flujo y capacidad de retención de agua.

11

La ______ muestra el incremento de agua, mientras que el ______ señala la cantidad máxima de agua alcanzada.

curva de ascenso

pico

12

La ______ indica la reducción del agua y la ______ representa el flujo mínimo constante.

curva de receso

curva de agotamiento

13

Identificar el comienzo de la ______ es vital para la ______ y el manejo adecuado del agua en la cuenca.

curva de agotamiento

separación hidrológica

14

Influencia de la textura del suelo en el hidrograma

La textura del suelo afecta la infiltración y escorrentía, alterando la rapidez y magnitud del pico del hidrograma.

15

Efecto de la forma de la cuenca en la respuesta hidrológica

Una cuenca alargada genera un hidrograma con un pico menos pronunciado y más prolongado en comparación con una cuenca circular.

16

Impacto de la red de drenaje en el hidrograma

Una red de drenaje densa y bien desarrollada puede acelerar el flujo de agua, resultando en un pico más alto y más temprano en el hidrograma.

17

Para el diseño de ______ y manejo de riesgos de ______, es crucial estimar el caudal máximo.

obras hidráulicas

inundación

18

En la fórmula Q=0.278 CIA del Método Racional, la letra C representa el ______ de escurrimiento.

coeficiente

19

La letra I en la fórmula del Método Racional indica la ______ de la lluvia en mm/hr.

intensidad

20

Para cuencas de mayor tamaño, se prefiere el método del ______ Unitario.

Hidrograma

21

El Hidrograma Unitario asume una distribución ______ de la lluvia efectiva.

uniforme

22

El Hidrograma Unitario mantiene constante el tiempo base para una duración específica de la ______.

lluvia
