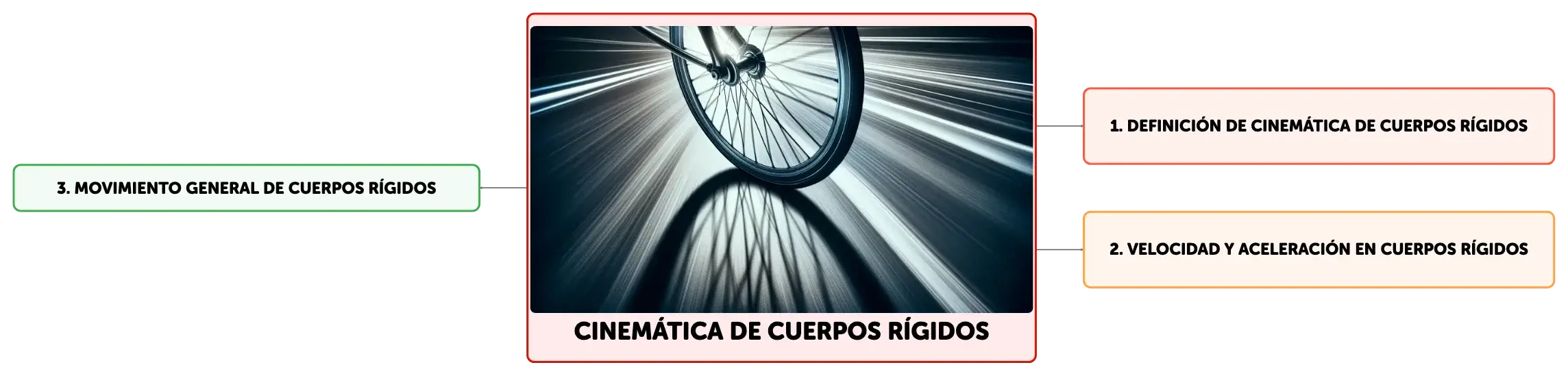

Cinemática de cuerpos rígidos

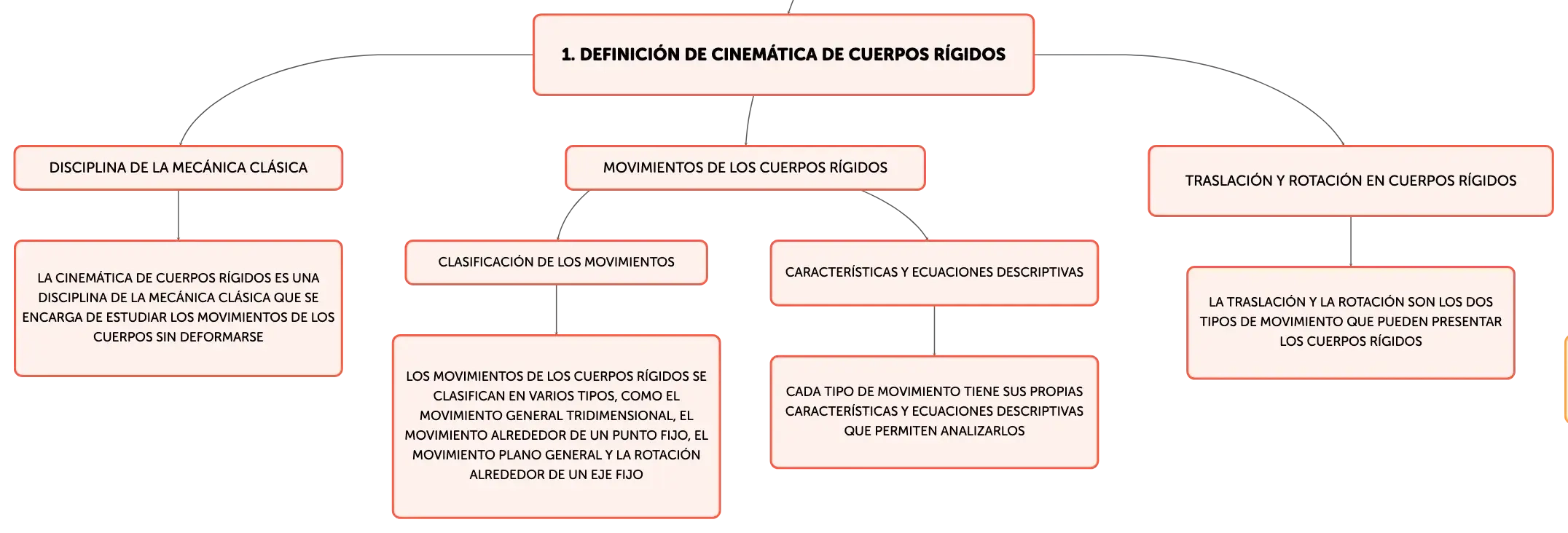

Fundamentos de la Cinemática de Cuerpos Rígidos

La cinemática de cuerpos rígidos es una disciplina de la mecánica clásica que se ocupa del estudio de los movimientos de los cuerpos sin deformarse, es decir, manteniendo constante la distancia entre cualquier par de puntos del cuerpo. Este análisis se realiza sin tener en cuenta las causas que producen dichos movimientos, es decir, las fuerzas y momentos involucrados. Los movimientos de los cuerpos rígidos se clasifican en varios tipos, como el movimiento general tridimensional, el movimiento alrededor de un punto fijo, el movimiento plano general y la rotación alrededor de un eje fijo, cada uno con sus propias características y ecuaciones descriptivas.

Traslación y Rotación en Cuerpos Rígidos

La traslación de un cuerpo rígido se caracteriza porque todas sus partículas se desplazan la misma distancia en la misma dirección y sentido, manteniendo la orientación del cuerpo inalterada. En contraste, la rotación alrededor de un eje fijo implica que las partículas del cuerpo describen arcos de círculo con velocidades que varían en función de su distancia al eje de rotación. La velocidad lineal de una partícula en rotación es tangencial a su trayectoria circular y su magnitud es el producto de la velocidad angular del cuerpo y la distancia radial de la partícula al eje. La aceleración de una partícula en rotación tiene dos componentes: una centrípeta, que apunta hacia el eje de rotación, y una tangencial, que resulta de los cambios en la velocidad angular.

Análisis de Velocidad en Movimientos Planos

El movimiento plano de un cuerpo rígido es una combinación de traslación y rotación en un plano. Para analizar la velocidad de un punto en el cuerpo, se considera la velocidad de un punto de referencia y la velocidad relativa debido a la rotación alrededor de dicho punto. La velocidad absoluta de cualquier punto en el cuerpo se obtiene sumando vectorialmente la velocidad de traslación del punto de referencia y la velocidad relativa por rotación. La dirección y magnitud de estas velocidades se determinan mediante el uso de relaciones vectoriales y principios cinemáticos.

Centro Instantáneo de Rotación en Movimientos Planos

El Centro Instantáneo de Rotación (CIR) es un punto útil en el análisis del movimiento plano, ya que es el punto alrededor del cual el cuerpo parece rotar en un instante específico. Para localizar el CIR, se trazan líneas perpendiculares a los vectores de velocidad de dos puntos no colineales en el cuerpo; el punto de intersección de estas líneas es el CIR. La velocidad de cualquier punto del cuerpo puede ser calculada como si el cuerpo rotara alrededor del CIR en ese instante. Sin embargo, el CIR no es fijo y cambia de posición a lo largo del tiempo, lo que significa que no puede utilizarse para determinar directamente las aceleraciones de los puntos del cuerpo.

Ecuaciones de Movimiento para la Rotación alrededor de Ejes Fijos

Las ecuaciones de movimiento para un cuerpo rígido que rota alrededor de un eje fijo describen la relación entre la posición angular, la velocidad angular y la aceleración angular. Estas ecuaciones difieren según el tipo de rotación: si es uniforme, la velocidad angular es constante y la aceleración angular es cero; si es uniformemente acelerada, la aceleración angular es constante. Para la rotación uniformemente acelerada, la posición angular puede expresarse en función del tiempo, la velocidad angular inicial y la aceleración angular, utilizando las ecuaciones cinemáticas correspondientes.

Aceleración Absoluta y Relativa en Movimientos Planos

La aceleración absoluta de un punto en un movimiento plano se compone de la aceleración del punto de referencia y la aceleración relativa debido a la rotación alrededor de dicho punto. La aceleración relativa se descompone en una componente tangencial, que es proporcional a la aceleración angular, y una componente normal o centrípeta, que depende del cuadrado de la velocidad angular y la distancia al centro de rotación. Para calcular la aceleración absoluta de un punto, es necesario conocer tanto la velocidad angular como la aceleración angular del cuerpo en movimiento.

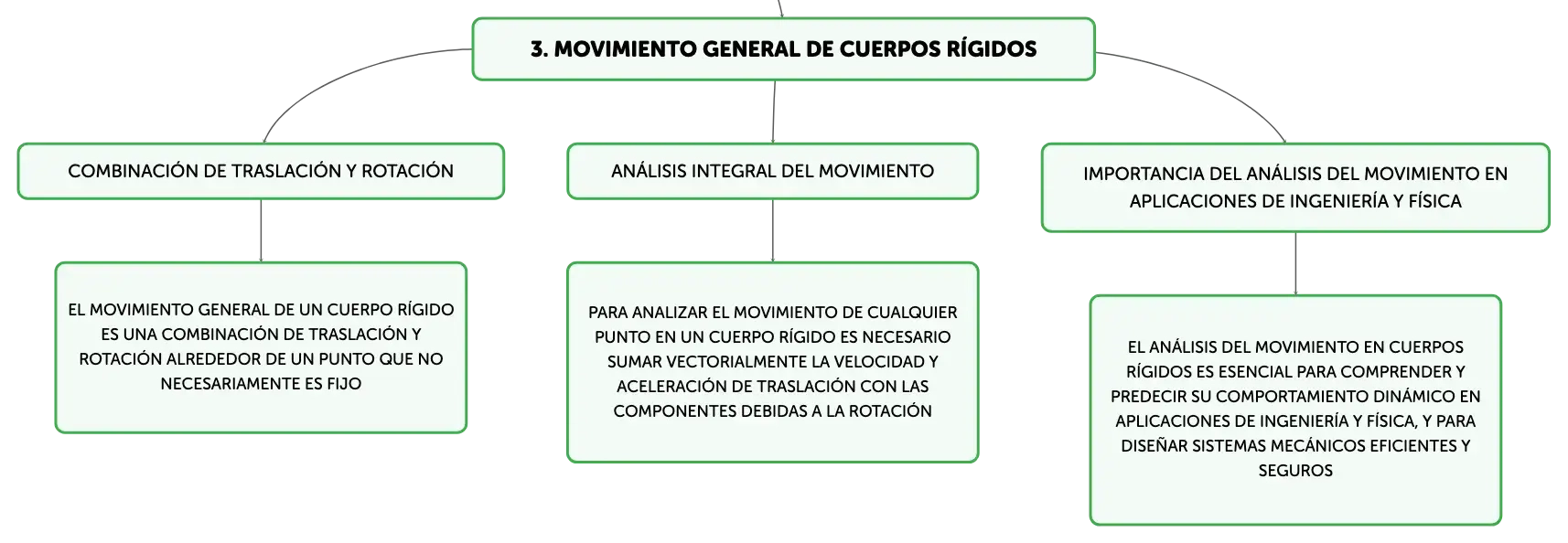

Movimiento General de Cuerpos Rígidos

El movimiento más general de un cuerpo rígido es una combinación de traslación, donde todas las partículas se mueven con la misma velocidad y aceleración, y rotación alrededor de un punto que no necesariamente es fijo. Este enfoque permite analizar el movimiento de cualquier punto del cuerpo sumando vectorialmente la velocidad y aceleración de traslación con las componentes debidas a la rotación. Este análisis integral es esencial para comprender y predecir el comportamiento dinámico de los cuerpos rígidos en aplicaciones de ingeniería y física, y para diseñar sistemas mecánicos eficientes y seguros.
