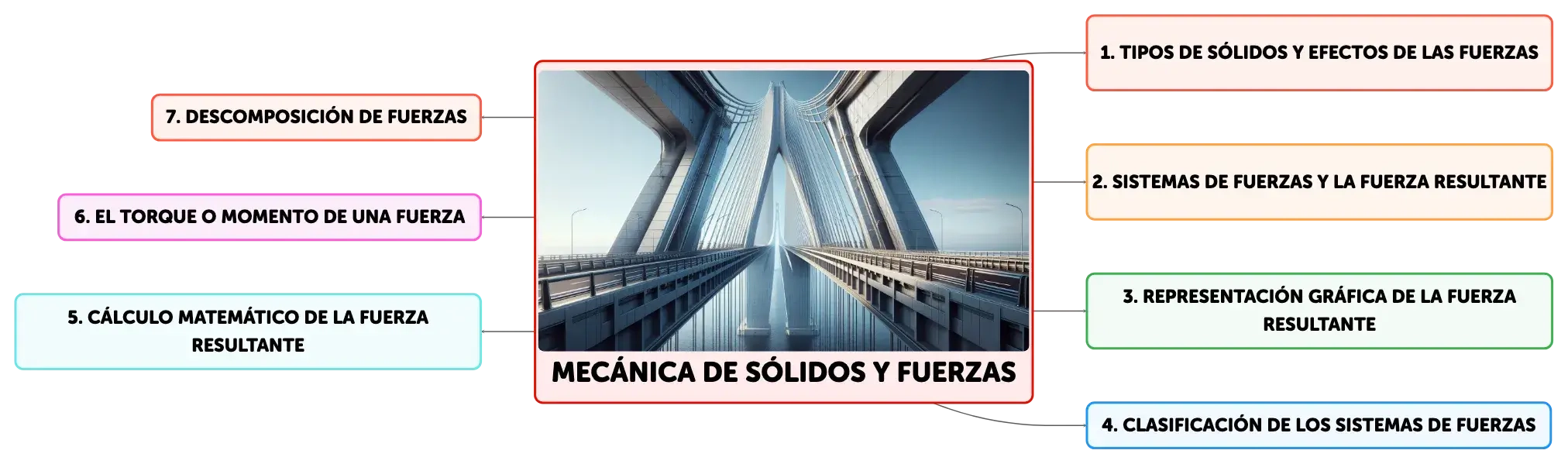

Mecánica de Sólidos y Fuerzas

La mecánica de sólidos abarca el estudio de las fuerzas y su impacto en los objetos, diferenciando entre sólidos deformables y rígidos. Se analizan sistemas de fuerzas, la fuerza resultante y su representación gráfica. Se detalla el cálculo del torque y la descomposición de fuerzas para entender el comportamiento de materiales y estructuras bajo diversas cargas.

Ver más

Abrir mapa en el editor

1

8

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

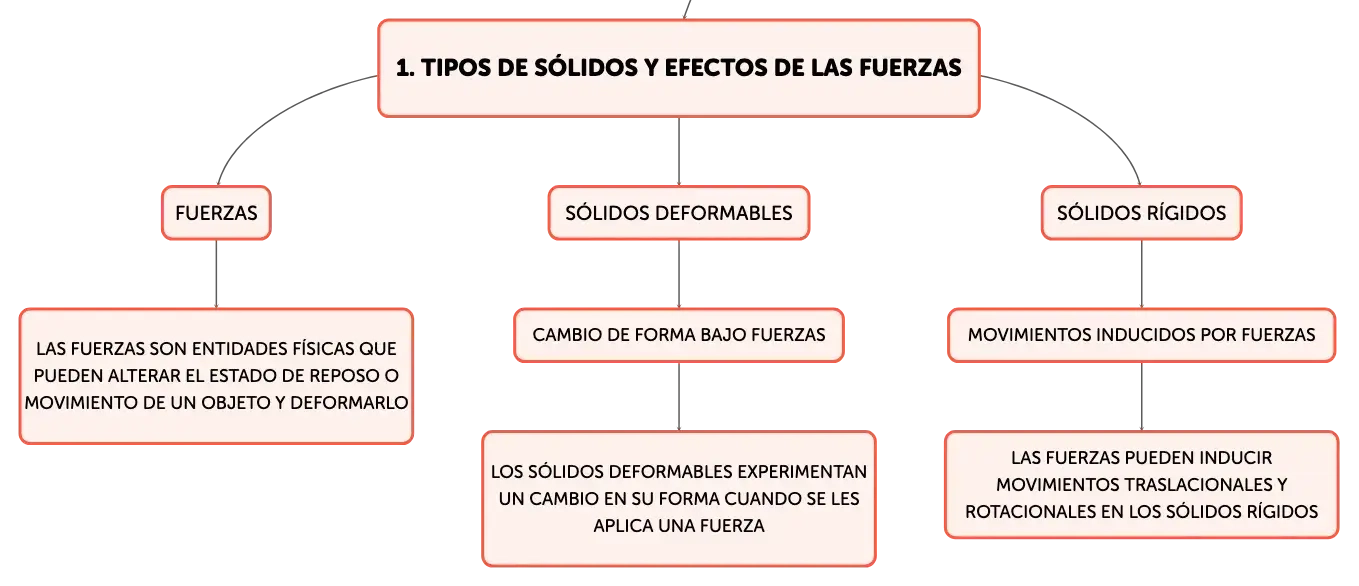

Definición de fuerza

Haz clic para comprobar la respuesta

Entidad física capaz de cambiar reposo, movimiento o forma de un objeto.

2

Clasificación de sólidos según su respuesta a las fuerzas

Haz clic para comprobar la respuesta

Deformables cambian forma bajo fuerza; rígidos mantienen forma y no se deforman.

3

Movimientos inducidos por fuerzas en sólidos rígidos

Haz clic para comprobar la respuesta

Traslacional implica cambio de posición; rotacional es giro alrededor de un eje.

4

Un conjunto de múltiples fuerzas que actúan sobre un objeto al mismo tiempo se conoce como un ______ de ______.

Haz clic para comprobar la respuesta

sistema fuerzas

5

Para facilitar el estudio de las fuerzas en un objeto, se pueden sustituir por una sola ______ ______, que tiene el mismo efecto que todas las fuerzas originales.

Haz clic para comprobar la respuesta

fuerza equivalente

6

La fuerza que tiene el mismo impacto neto en un objeto que todas las fuerzas componentes se llama la ______ ______.

Haz clic para comprobar la respuesta

fuerza resultante

7

La fuerza resultante puede calcularse usando métodos ______ o a través de técnicas ______.

Haz clic para comprobar la respuesta

gráficos analíticos

8

Secuencia de fuerzas en método del polígono

Haz clic para comprobar la respuesta

Dibujar fuerzas en orden, respetando magnitud, dirección y sentido.

9

Obtención de la fuerza resultante

Haz clic para comprobar la respuesta

Trazar vector desde origen de primera fuerza hasta extremo de la última.

10

Utilidad del procedimiento gráfico

Haz clic para comprobar la respuesta

Facilita comprensión de resultante y resolución de problemas en mecánica de sólidos.

11

En los sistemas ______, las fuerzas actúan en la misma línea recta.

Haz clic para comprobar la respuesta

colineales

12

Las fuerzas en sistemas ______ son paralelas y su análisis puede ser más complejo.

Haz clic para comprobar la respuesta

paralelas

13

Los sistemas ______ se caracterizan por fuerzas que se unen en un punto, pero difieren en dirección.

Haz clic para comprobar la respuesta

concurrentes angulares

14

Para calcular la resultante en sistemas concurrentes angulares se usan relaciones ______ y el ______.

Haz clic para comprobar la respuesta

trigonométricas Teorema de Pitágoras

15

Uso de funciones trigonométricas en fuerzas concurrentes

Haz clic para comprobar la respuesta

Determinar dirección de la resultante mediante la tangente del ángulo con eje de referencia.

16

Aplicación del Teorema de Pitágoras en fuerzas perpendiculares

Haz clic para comprobar la respuesta

Calcular magnitud de la resultante como hipotenusa de triángulo rectángulo formado por las fuerzas.

17

Determinación de la magnitud de la fuerza resultante

Haz clic para comprobar la respuesta

Usar Teorema de Pitágoras sumando cuadrados de las fuerzas actuantes como catetos.

18

El torque se mide en unidades de ______ por ______, como el Newton metro (Nm).

Haz clic para comprobar la respuesta

fuerza distancia

19

Componentes de una fuerza

Haz clic para comprobar la respuesta

Proyección de una fuerza sobre ejes horizontales y verticales para simplificar análisis.

20

Uso de relaciones trigonométricas

Haz clic para comprobar la respuesta

Aplicación del seno y coseno para calcular magnitudes de componentes de fuerzas.

21

Recomposición de fuerzas

Haz clic para comprobar la respuesta

Suma de componentes para obtener la fuerza resultante y su dirección usando Pitágoras y trigonometría.

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Física

Principios de la Corriente Eléctrica y la Naturaleza de la Carga

Física

Conceptos Fundamentales de la Cinemática

Física

Principios de la Dinámica Traslacional y Rotacional

Física

Conceptos Fundamentales de la Electricidad

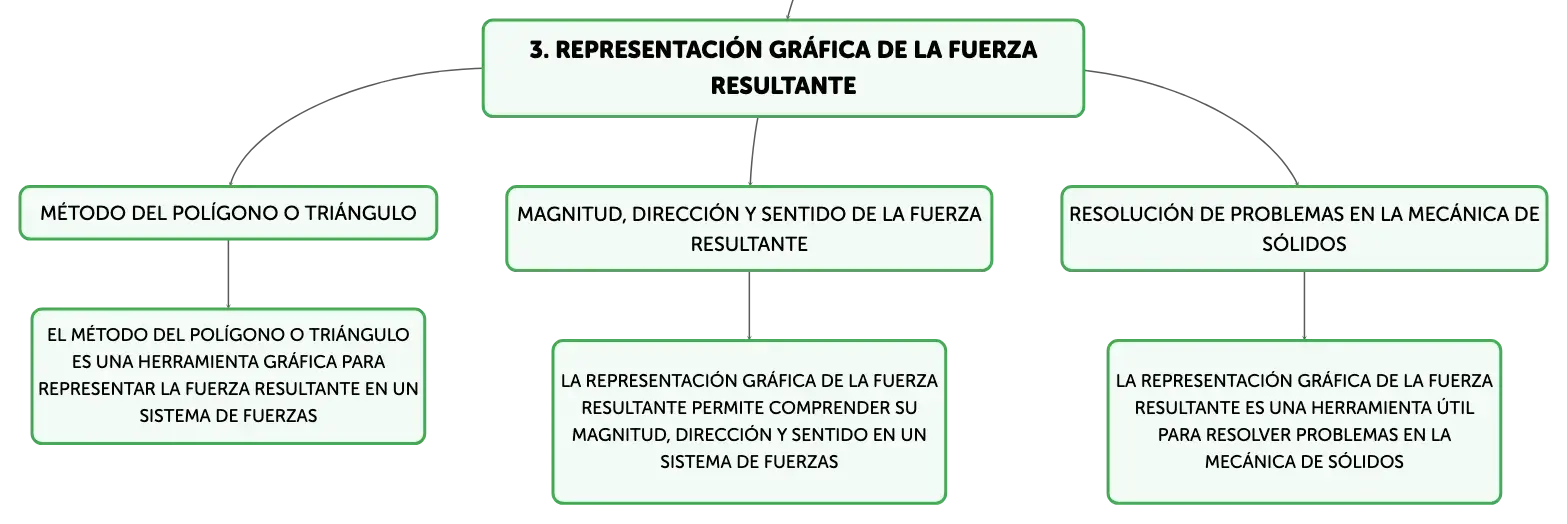

Representación Gráfica de la Fuerza Resultante

La representación gráfica de la fuerza resultante en un sistema de fuerzas se realiza mediante el método del polígono o del triángulo. Este método implica dibujar las fuerzas componentes en secuencia, respetando su magnitud, dirección y sentido. La fuerza resultante se obtiene trazando un vector desde el origen de la primera fuerza hasta el extremo de la última fuerza en la secuencia. Este procedimiento gráfico facilita la comprensión de la magnitud, dirección y sentido de la fuerza resultante y es una herramienta útil para la resolución de problemas en la mecánica de sólidos.

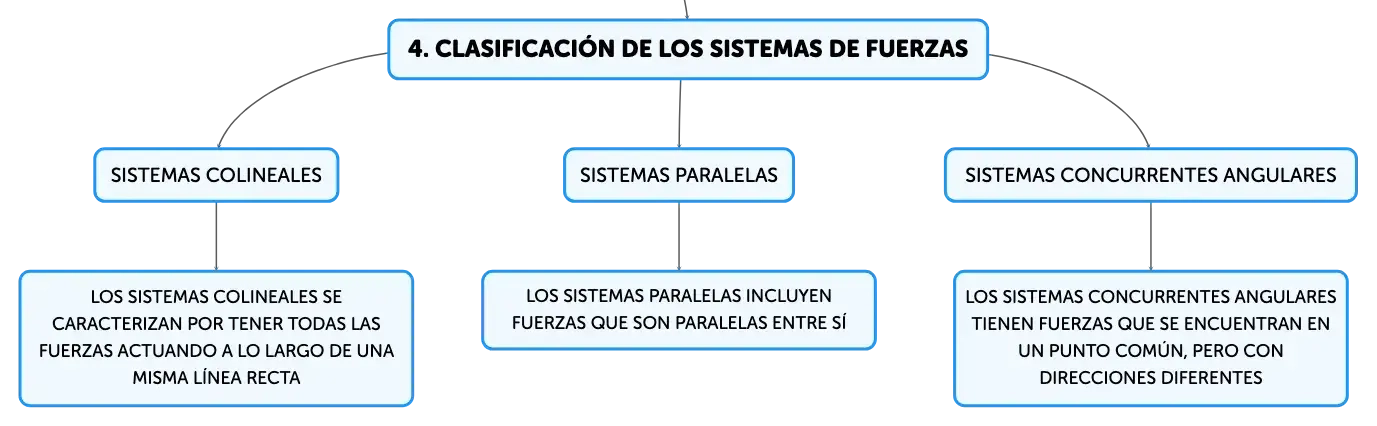

Clasificación de los Sistemas de Fuerzas

Los sistemas de fuerzas se pueden clasificar en colineales, paralelas y concurrentes angulares. Los sistemas colineales se caracterizan por tener todas las fuerzas actuando a lo largo de una misma línea recta, pudiendo ser en el mismo sentido o en sentidos contrarios. Los sistemas de fuerzas paralelas incluyen fuerzas que son paralelas entre sí, y su análisis puede requerir métodos adicionales para determinar la resultante y su punto de aplicación. Los sistemas concurrentes angulares se distinguen por tener fuerzas que se encuentran en un punto común, aunque sus direcciones sean diferentes. La resultante de estas fuerzas se calcula utilizando relaciones trigonométricas y el Teorema de Pitágoras, herramientas fundamentales en la estática.

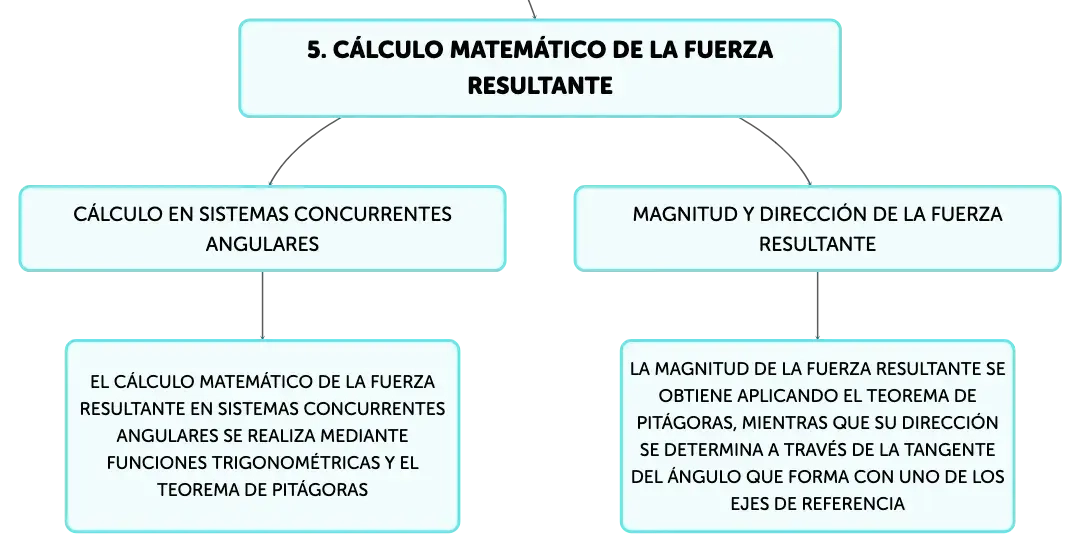

Cálculo Matemático de la Fuerza Resultante

El cálculo matemático de la fuerza resultante en sistemas de fuerzas concurrentes angulares se lleva a cabo mediante el uso de funciones trigonométricas y el Teorema de Pitágoras. Por ejemplo, si dos fuerzas actúan perpendicularmente sobre un cuerpo, la resultante se determina como la hipotenusa de un triángulo rectángulo, con las fuerzas actuando como catetos. La magnitud de la resultante se obtiene aplicando el Teorema de Pitágoras, mientras que la dirección se determina a través de la tangente del ángulo que la resultante forma con uno de los ejes de referencia.

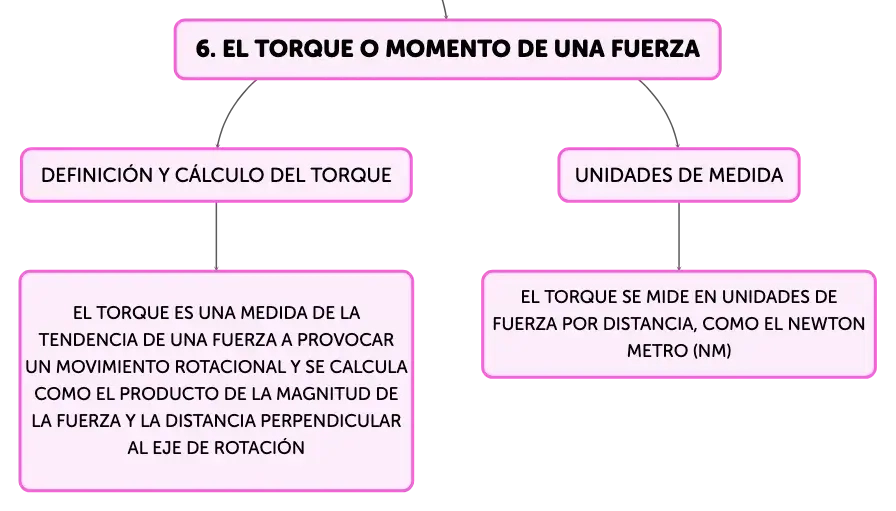

El Torque o Momento de una Fuerza

El torque, también conocido como momento de una fuerza, es una medida de la tendencia de una fuerza a provocar un movimiento rotacional alrededor de un eje o punto. Se calcula como el producto de la magnitud de la fuerza y la distancia perpendicular desde el eje de rotación hasta la línea de acción de la fuerza, denominada brazo de palanca. El torque se mide en unidades de fuerza por distancia, como el Newton metro (Nm). Este concepto es esencial en la mecánica rotacional y tiene aplicaciones prácticas en la ingeniería y la física, como en el diseño de herramientas y mecanismos.

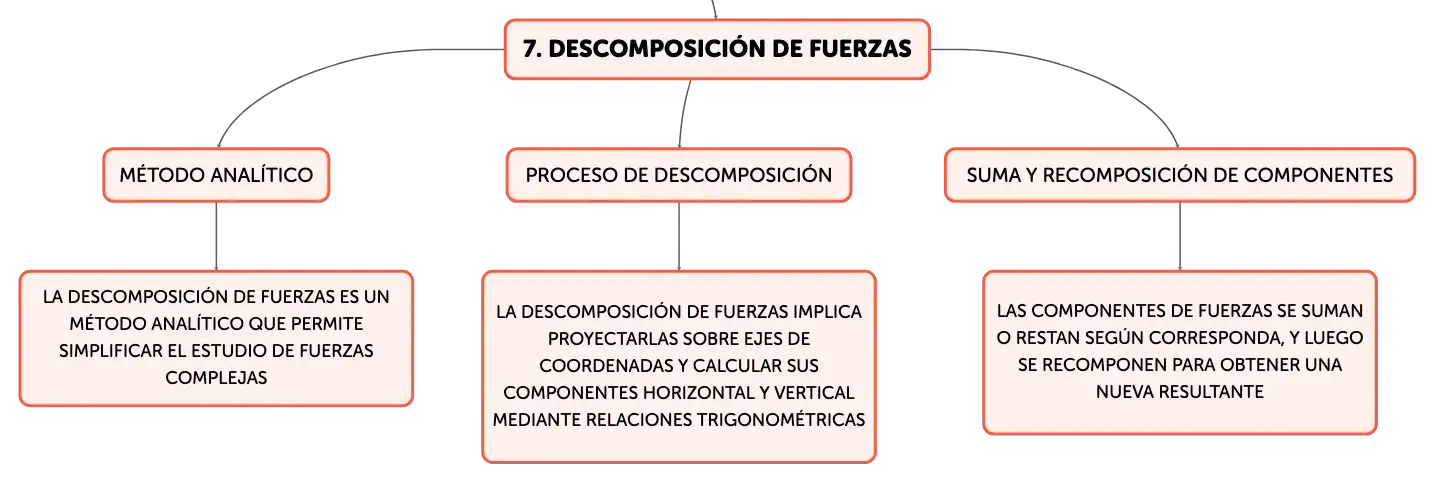

Descomposición de Fuerzas

La descomposición de fuerzas es un método analítico que permite simplificar el estudio de fuerzas complejas, dividiéndolas en componentes a lo largo de ejes de coordenadas predefinidos. Este proceso implica proyectar la fuerza original sobre los ejes y calcular sus componentes horizontal y vertical mediante relaciones trigonométricas. Conocer las componentes de una fuerza facilita el análisis de su magnitud y dirección. En la práctica, se suman o restan las componentes de las fuerzas según corresponda, y luego se recomponen para hallar una nueva resultante. Este proceso se realiza aplicando nuevamente el Teorema de Pitágoras y funciones trigonométricas para determinar la magnitud de la resultante y su ángulo respecto a los ejes de referencia.
