Transductores y su importancia en la ingeniería y la física
Mapa conceptual
Los sensores y transductores son cruciales en la conversión de energía y señales en ingeniería y física. Estos dispositivos permiten la medición precisa de la presión en sus diferentes tipos: absoluta, atmosférica, relativa y diferencial. Además, son esenciales en la medición de alto vacío, con aplicaciones que van desde la fabricación de semiconductores hasta la investigación espacial. La tecnología de transductores avanza con la integración de funciones inteligentes para un mejor diagnóstico y control de procesos.
Resumen
Esquema
Conceptos Fundamentales de Sensores y Transductores
Los transductores son dispositivos esenciales en la ingeniería y la física que transforman una forma de energía en otra, permitiendo la conversión de una señal física en una señal eléctrica o viceversa. Por ejemplo, un termopar convierte la temperatura en voltaje, mientras que un altavoz hace lo contrario al convertir señales eléctricas en ondas sonoras. Los transmisores, un tipo específico de transductor, captan una variable de proceso a través de un elemento sensor y la transmiten a un sistema de control o monitorización en forma de señal neumática o electrónica estandarizada, comúnmente en rangos de 4 a 20 mA para corriente continua. Los transmisores inteligentes avanzan un paso más al incorporar señales digitales que facilitan la integración con sistemas informáticos y permiten funciones adicionales como el diagnóstico del dispositivo.Medición y Unidades de Presión
La presión es una magnitud física que se define como la fuerza aplicada por unidad de área y se mide en una variedad de unidades. El Sistema Internacional de Unidades (SI) adopta el pascal (Pa) como la unidad estándar de presión, equivalente a un newton por metro cuadrado. En contextos donde se manejan presiones cercanas a la atmosférica, se utiliza comúnmente el bar y sus derivados como el milibar. Otras unidades no pertenecientes al SI, como la atmósfera (atm), el kilogramo-fuerza por centímetro cuadrado (kgf/cm²) y la libra por pulgada cuadrada (psi), siguen siendo utilizadas en diversas aplicaciones e industrias. La elección de la unidad de presión depende a menudo del contexto y de la tradición en el campo específico de estudio o trabajo.Tipos de Presión y sus Puntos de Referencia
La presión puede clasificarse según su punto de referencia. La presión absoluta se mide en relación con el vacío perfecto y es fundamental en ciencias como la física y la química. La presión atmosférica, por otro lado, es la ejercida por el aire en la atmósfera de la Tierra. La presión relativa, también conocida como presión manométrica, es la diferencia entre la presión absoluta y la presión atmosférica local. La presión diferencial compara dos presiones independientes y es comúnmente utilizada en procesos industriales. El vacío, que es una presión inferior a la atmosférica, varía con los cambios en la presión atmosférica y es un parámetro clave en tecnologías como la fabricación de semiconductores y la investigación espacial.Instrumentos para la Medición de Presión
Los instrumentos para medir la presión se dividen en varias categorías, incluyendo mecánicos, neumáticos, electromecánicos y electrónicos. Los dispositivos mecánicos, como el tubo Bourdon y los diafragmas, son simples y robustos, adecuados para una amplia gama de aplicaciones. Los medidores de presión absoluta, por ejemplo, pueden incluir un fuelle opuesto a un resorte calibrado contra un vacío de referencia. Los transmisores neumáticos y electromecánicos, como los transductores de desplazamiento con circuitos de retroalimentación, ofrecen una mayor precisión y son capaces de convertir la presión en señales eléctricas para su monitorización y control remotos. Estos instrumentos son vitales en la industria para garantizar la seguridad y la eficiencia de los procesos.Transductores Electromecánicos y Electrónicos
Los transductores electromecánicos y electrónicos son dispositivos avanzados que utilizan principios como la variación de resistencia, inductancia o capacitancia, o la generación de señales eléctricas a través de la deformación física, para convertir la presión en señales eléctricas. Las galgas extensométricas, por ejemplo, cambian su resistencia eléctrica al estirarse o comprimirse, lo que las hace útiles para medir la deformación en estructuras. Los transductores piezoeléctricos son particularmente efectivos para mediciones dinámicas debido a su alta sensibilidad y respuesta rápida. Estos transductores son fundamentales en la automatización y el control de procesos, así como en la medición precisa de la presión en aplicaciones científicas y tecnológicas.Medición de Alto Vacío con Transductores Electrónicos
La medición de alto vacío requiere transductores electrónicos especializados que pueden clasificarse en mecánicos, térmicos y de ionización, cada uno adecuado para diferentes rangos de presión. Los transductores mecánicos son útiles para presiones no extremadamente bajas, mientras que los térmicos y de ionización pueden detectar presiones mucho menores, siendo esenciales en aplicaciones como la física de plasmas y la fabricación de microelectrónica. El medidor McLeod es un ejemplo de un instrumento de alta precisión utilizado para calibrar otros medidores de vacío. La capacidad de medir y controlar con precisión el vacío es crucial en áreas de alta tecnología y en la investigación científica avanzada.
Mostrar más
Definición y función de los transductores
Transformación de energía
Los transductores convierten una forma de energía en otra, permitiendo la conversión de señales físicas en eléctricas y viceversa
Tipos de transductores
Transmisores
Los transmisores son un tipo de transductor que captan una variable de proceso y la transmiten a un sistema de control o monitorización en forma de señal neumática o electrónica
Transmisores inteligentes
Los transmisores inteligentes incorporan señales digitales para facilitar su integración con sistemas informáticos y permitir funciones adicionales como el diagnóstico del dispositivo
Unidades de medida de presión
La presión se mide en una variedad de unidades, como el pascal, el bar y la atmósfera, dependiendo del contexto y la tradición en el campo específico
Clasificación de la presión
Presión absoluta
La presión absoluta se mide en relación con el vacío perfecto y es fundamental en ciencias como la física y la química
Presión atmosférica
La presión atmosférica es la ejercida por el aire en la atmósfera de la Tierra
Presión relativa
La presión relativa, también conocida como presión manométrica, es la diferencia entre la presión absoluta y la presión atmosférica local
Presión diferencial
La presión diferencial compara dos presiones independientes y es comúnmente utilizada en procesos industriales
Vacío
El vacío es una presión inferior a la atmosférica y es un parámetro clave en tecnologías como la fabricación de semiconductores y la investigación espacial

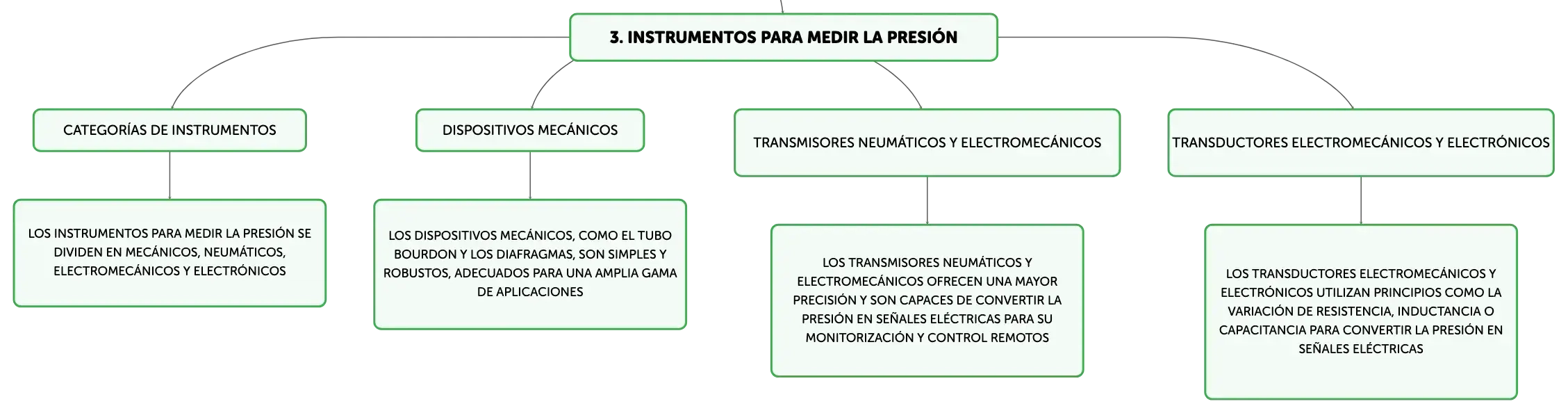

Instrumentos para medir la presión
