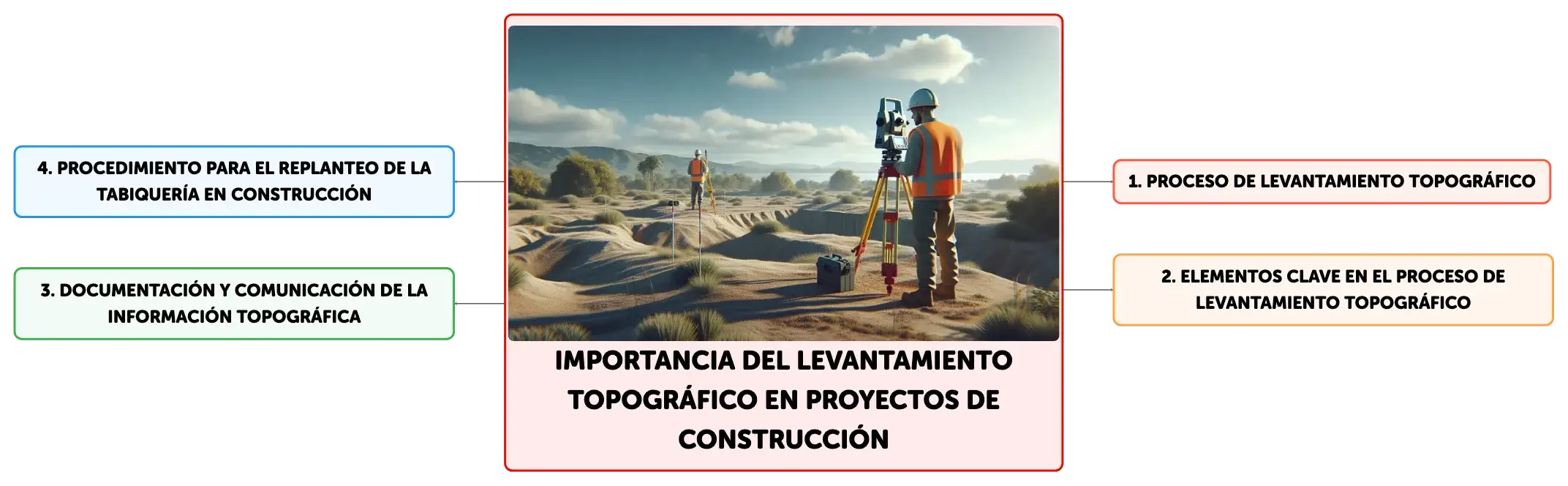

Mapa conceptual
El levantamiento topográfico es crucial en la planificación de proyectos de construcción, proporcionando datos para la distribución y nivelación del terreno. Identifica obstáculos y evalúa la viabilidad del proyecto, asegurando la precisión en el replanteo y la integridad estructural. Herramientas especializadas y prácticas de verificación son esenciales para mantener la calidad y seguridad en la construcción.
Resumen
Esquema
Importancia del Levantamiento Topográfico en Proyectos de Construcción
El levantamiento topográfico es un proceso indispensable en la planificación de proyectos de construcción. Este procedimiento detallado recopila información crítica sobre la topografía del terreno, incluyendo elevaciones, pendientes y la ubicación de cuerpos de agua, lo cual es esencial para el análisis y comprensión de las características del sitio. Además, identifica posibles obstáculos y limitaciones, como vegetación, construcciones existentes y servicios públicos, que pueden afectar el diseño y la ejecución del proyecto. El levantamiento topográfico también evalúa la viabilidad del proyecto, identificando problemas geotécnicos que podrían requerir soluciones de ingeniería específicas o, en algunos casos, impedir la construcción en determinadas áreas. Con los datos obtenidos, los profesionales pueden planificar con precisión la distribución y nivelación del terreno, lo que es fundamental para garantizar la estabilidad y funcionalidad de las estructuras a edificar. Además, el levantamiento topográfico establece puntos de referencia esenciales para el replanteo, asegurando que la construcción se realice con la precisión y alineación adecuadas.Elementos Clave en el Proceso de Levantamiento Topográfico
El levantamiento topográfico implica la identificación y marcado de elementos clave que orientarán el proceso constructivo. Estos elementos incluyen el perímetro del proyecto, la ubicación precisa de cimientos, muros exteriores e interiores, divisiones internas como habitaciones y oficinas, escaleras, cielos rasos, así como puntos específicos para instalaciones eléctricas y de fontanería. Estos marcadores son cruciales para un replanteo exacto y deben ser establecidos con rigurosidad, siguiendo las especificaciones técnicas del proyecto y la documentación gráfica. La precisión en este paso es vital para evitar desviaciones que puedan comprometer la integridad estructural y la funcionalidad del edificio.Documentación y Comunicación de la Información Topográfica
La información recabada durante el levantamiento topográfico debe ser meticulosamente documentada y comunicada a todas las partes involucradas en el proyecto de construcción. Esto requiere la organización y clasificación adecuada de los datos, la elaboración de informes técnicos exhaustivos, y la creación de planos y mapas precisos y comprensibles. La utilización de software avanzado para la visualización y el modelado en 3D puede facilitar la interpretación y presentación de la información topográfica. Una comunicación efectiva y continua es esencial para mantener a todos los participantes del proyecto informados, resolver dudas y proporcionar información adicional cuando sea necesario, asegurando así la correcta ejecución de las obras.Procedimiento para el Replanteo de la Tabiquería en Construcción
El replanteo de la tabiquería es un paso crítico en la construcción de edificaciones. Este proceso comienza con la verificación de la planeidad del suelo y la comprobación del estado de las paredes existentes. El replanteo se inicia desde los tabiques de fachada, trazando líneas en el suelo para determinar la ubicación de los nuevos tabiques. Es crucial que las medidas tomadas durante el replanteo sean consistentes con los planos arquitectónicos y que se marquen con precisión la ubicación de marcos de puertas y ventanas. Estos pasos son fundamentales para asegurar que la tabiquería se construya de acuerdo con el diseño y las especificaciones técnicas del proyecto, evitando así futuras complicaciones estructurales o funcionales.Herramientas y Equipos para un Replanteo Preciso
Para realizar un replanteo preciso y eficaz, se emplean diversas herramientas y equipos especializados. Entre ellos se encuentran reglas o regles para trazar líneas rectas, niveles de burbuja para verificar la horizontalidad y verticalidad, y niveles de línea y láser para establecer puntos de referencia exactos. Además, se utilizan estacas y cordeles para delinear puntos y trazar líneas en el terreno, y la plomada para comprobar la verticalidad de los elementos. El uso adecuado de estas herramientas es esencial para evitar errores comunes en el replanteo, como desviaciones en la alineación de la fachada, variaciones en la altura reguladora máxima, y problemas con la planeidad de los forjados, que podrían comprometer la calidad y seguridad de la construcción.Errores Comunes y Tolerancias en el Proceso de Replanteo
El proceso de replanteo está sujeto a posibles errores, que pueden incluir desviaciones en la alineación de la fachada, variaciones en la altura máxima permitida, y falta de aplomo en pilares y muros. Estos errores pueden ser resultado de una interpretación incorrecta de los planos, mediciones inexactas o una ejecución deficiente. La tolerancia se refiere al margen de error aceptable en las dimensiones y es un aspecto crítico para la calidad de la obra. Un replanteo inexacto puede resultar en problemas estructurales significativos, retrasos en la construcción y costos adicionales. Por lo tanto, es fundamental adherirse a las tolerancias establecidas y realizar correcciones oportunas para mantener la integridad del proyecto.Verificación y Aseguramiento de la Calidad en el Replanteo
La verificación del replanteo es un componente esencial del aseguramiento de la calidad en la construcción. Este proceso implica revisar el proyecto para confirmar que las alturas y dimensiones se ajustan a las especificaciones técnicas. Se debe establecer un nivel de referencia y llevar a cabo comprobaciones adicionales para asegurar la correcta alineación y dimensionamiento. Es igualmente importante verificar la precisión y calibración de las herramientas de replanteo, como reglas, escuadras, niveles de burbuja y láser. La implementación de estas prácticas de verificación es fundamental para prevenir errores y garantizar la calidad y seguridad de la construcción final.
Mostrar más

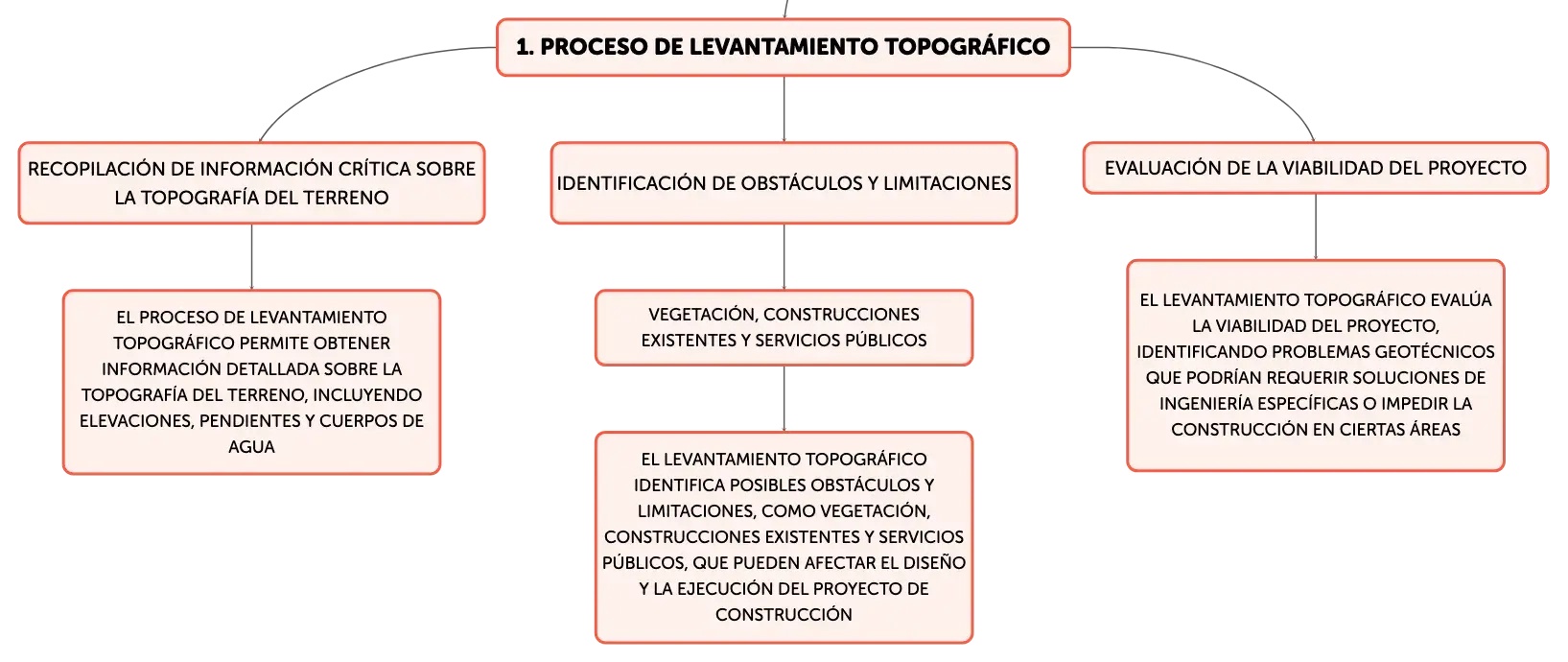

Proceso de Levantamiento Topográfico
Recopilación de información crítica sobre la topografía del terreno
El proceso de levantamiento topográfico permite obtener información detallada sobre la topografía del terreno, incluyendo elevaciones, pendientes y cuerpos de agua
Identificación de obstáculos y limitaciones
Vegetación, construcciones existentes y servicios públicos
El levantamiento topográfico identifica posibles obstáculos y limitaciones, como vegetación, construcciones existentes y servicios públicos, que pueden afectar el diseño y la ejecución del proyecto de construcción
Evaluación de la viabilidad del proyecto
El levantamiento topográfico evalúa la viabilidad del proyecto, identificando problemas geotécnicos que podrían requerir soluciones de ingeniería específicas o impedir la construcción en ciertas áreas

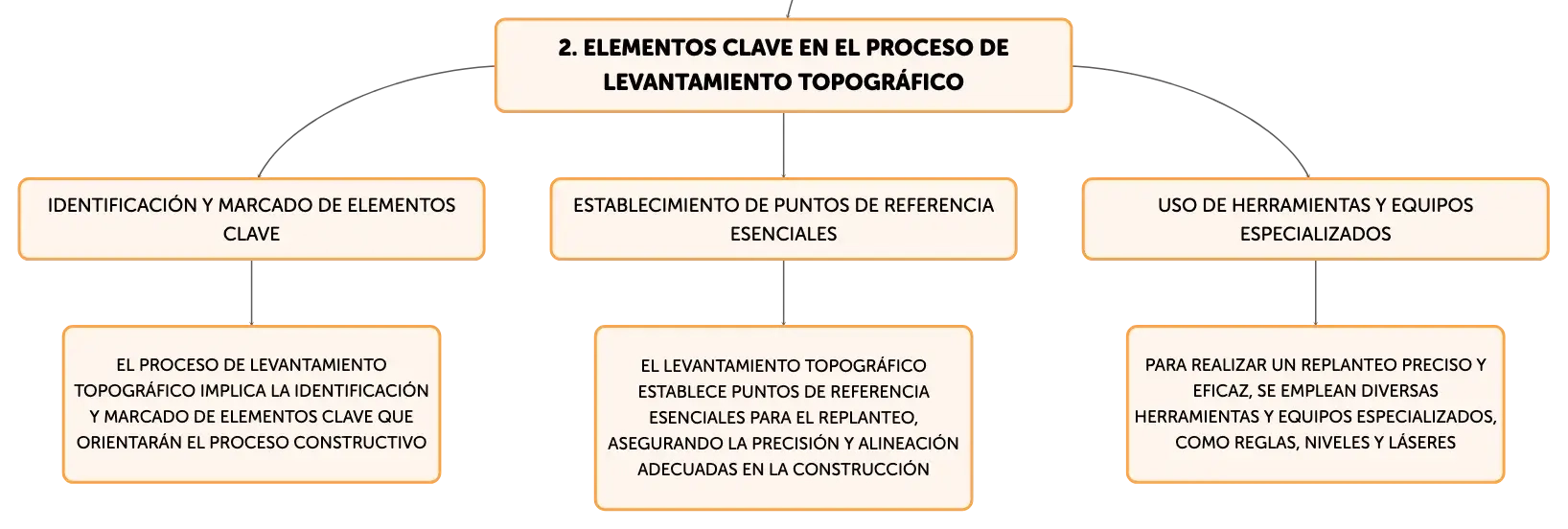

Elementos Clave en el Proceso de Levantamiento Topográfico
Identificación y marcado de elementos clave
El proceso de levantamiento topográfico implica la identificación y marcado de elementos clave que orientarán el proceso constructivo
Establecimiento de puntos de referencia esenciales
El levantamiento topográfico establece puntos de referencia esenciales para el replanteo, asegurando la precisión y alineación adecuadas en la construcción
Uso de herramientas y equipos especializados
Para realizar un replanteo preciso y eficaz, se emplean diversas herramientas y equipos especializados, como reglas, niveles y láseres

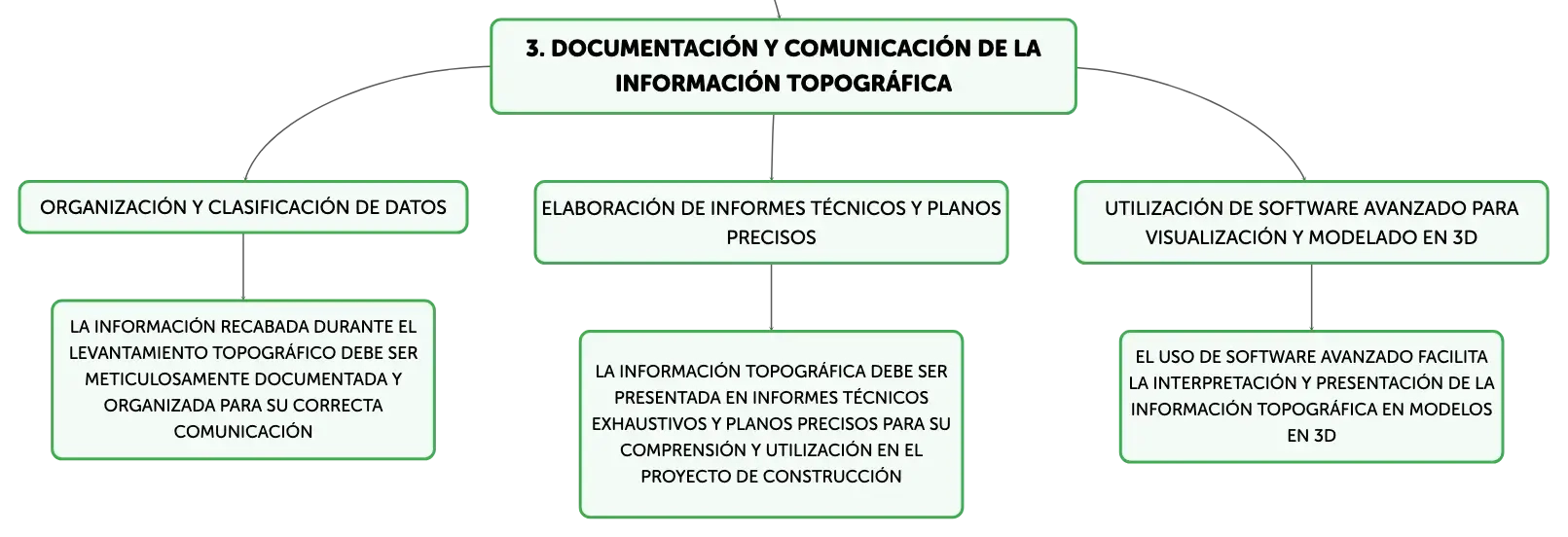

Documentación y Comunicación de la Información Topográfica
Organización y clasificación de datos
La información recabada durante el levantamiento topográfico debe ser meticulosamente documentada y organizada para su correcta comunicación
Elaboración de informes técnicos y planos precisos
La información topográfica debe ser presentada en informes técnicos exhaustivos y planos precisos para su comprensión y utilización en el proyecto de construcción
Utilización de software avanzado para visualización y modelado en 3D
El uso de software avanzado facilita la interpretación y presentación de la información topográfica en modelos en 3D

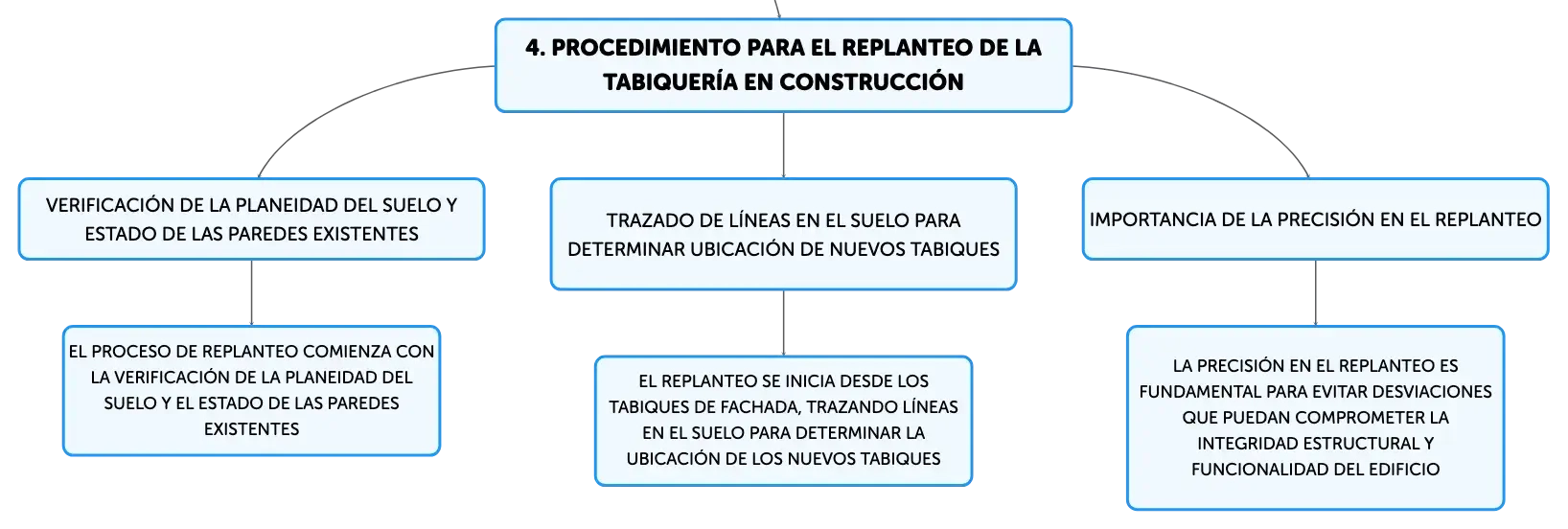

Procedimiento para el Replanteo de la Tabiquería en Construcción
