La propagación de ondas electromagnéticas es esencial para las comunicaciones inalámbricas. Este proceso se ve influenciado por la directividad de las antenas, la polarización de las ondas y los efectos atmosféricos como la absorción y la refracción. La difracción y la reflexión también juegan un papel crucial al superar obstáculos, permitiendo que las señales lleguen a sus destinos incluso sin una línea de vista directa. Estos principios son vitales para entender y mejorar las tecnologías de transmisión de señales.
Summary
Outline
Principios de Propagación de Ondas Electromagnéticas en Espacio Libre
La propagación de ondas electromagnéticas en el espacio libre sigue leyes físicas que describen la distribución de la energía radiada por una fuente. Para una fuente isotrópica, que emite energía uniformemente en todas las direcciones, la densidad de potencia en una superficie esférica de radio R se calcula con la ecuación \( D = \frac{P_t}{4\pi R^2} \), donde \( P_t \) es la potencia total emitida. Si la antena emisora posee una directividad, es decir, focaliza la emisión en una dirección preferente, la densidad de potencia en esa dirección aumenta. La ganancia de la antena, \( G_t \), refleja esta directividad y mejora la densidad de potencia a una distancia R, resultando en \( D = G_t \cdot D' \), donde \( D' \) es la densidad de potencia sin la ganancia de la antena. La potencia recibida por una antena receptora, \( P_r \), depende de la densidad de potencia incidente y del área efectiva \( A_r \) de la antena, y se expresa como \( P_r = D \cdot A_r \).La Importancia de la Polarización en la Transmisión de Ondas
La polarización, que describe la orientación del campo eléctrico de una onda electromagnética, es crucial para la transmisión eficiente de señales. Las antenas emisora y receptora deben estar alineadas en polarización para minimizar las pérdidas de señal. Una desalineación, como entre polarizaciones circular y lineal, puede introducir una atenuación de 3 dB. La atenuación también varía con la distancia y la frecuencia de operación. Las ganancias de las antenas, que indican cuánto mejoran la señal, son esenciales para la eficiencia del enlace de comunicación, que se modela como un trayecto rectilíneo en estos análisis.Impacto de la Atmósfera en la Propagación de Ondas Electromagnéticas
La atmósfera terrestre afecta la propagación de ondas electromagnéticas debido a factores como la absorción por gases y partículas, la refracción debido a la variación del índice de refracción con la altura, y la difracción y reflexión causadas por terrenos y obstáculos. La absorción ocurre cuando la energía de la onda es absorbida por moléculas de gases como el oxígeno y el vapor de agua, lo que resulta en una atenuación de la señal que se mide en dB/km y varía con la frecuencia y la composición atmosférica.Absorción y Dispersión por Componentes Atmosféricos
La absorción atmosférica es un proceso complejo que depende del espesor de la capa absorbente, el mecanismo de interacción y las propiedades de los gases y partículas presentes. La absorción por resonancia molecular se produce cuando las moléculas de gas absorben energía y aumentan su agitación térmica. La dispersión de la energía electromagnética también ocurre cuando las ondas interactúan con partículas como gotas de agua, lo que puede causar interferencias y afectar la calidad de la señal.La Refracción Atmosférica y su Efecto en la Propagación de Ondas
La refracción es el cambio de dirección que sufre una onda electromagnética al pasar por un medio con un índice de refracción variable. Este fenómeno puede causar una trayectoria curva de la onda, afectando la propagación. El factor \( K \) representa la relación entre el radio de curvatura efectivo de la Tierra y su radio real, y varía con las condiciones atmosféricas. Un valor de \( K \) de 4/3 es típico en condiciones normales, pero puede disminuir con el clima adverso, incrementando la posibilidad de obstrucciones en la trayectoria de la señal.Superación de Obstáculos: Difracción y Reflexión en la Propagación
La difracción permite que las ondas electromagnéticas rodeen obstáculos, con el obstáculo actuando como una fuente secundaria de ondas. Este fenómeno es vital para servicios como la telefonía móvil, donde la línea de vista directa no siempre es posible. La reflexión, que se rige por las leyes de la óptica geométrica, también ayuda a superar obstáculos. El coeficiente de reflexión depende de factores como el tipo de superficie, el ángulo de incidencia, la frecuencia y la polarización de la onda. La comprensión de la difracción y la reflexión es esencial para predecir el comportamiento de las ondas electromagnéticas en entornos con obstrucciones.
Show More
Leyes físicas de la propagación de ondas electromagnéticas en espacio libre
Distribución de la energía radiada por una fuente
La densidad de potencia en una superficie esférica de radio R se calcula con la ecuación \( D = \frac{P_t}{4\pi R^2} \)
Directividad de una fuente isotrópica
Focalización de la emisión en una dirección preferente
La ganancia de la antena, \( G_t \), refleja esta directividad y mejora la densidad de potencia a una distancia R
Potencia recibida por una antena receptora
La potencia recibida depende de la densidad de potencia incidente y del área efectiva \( A_r \) de la antena

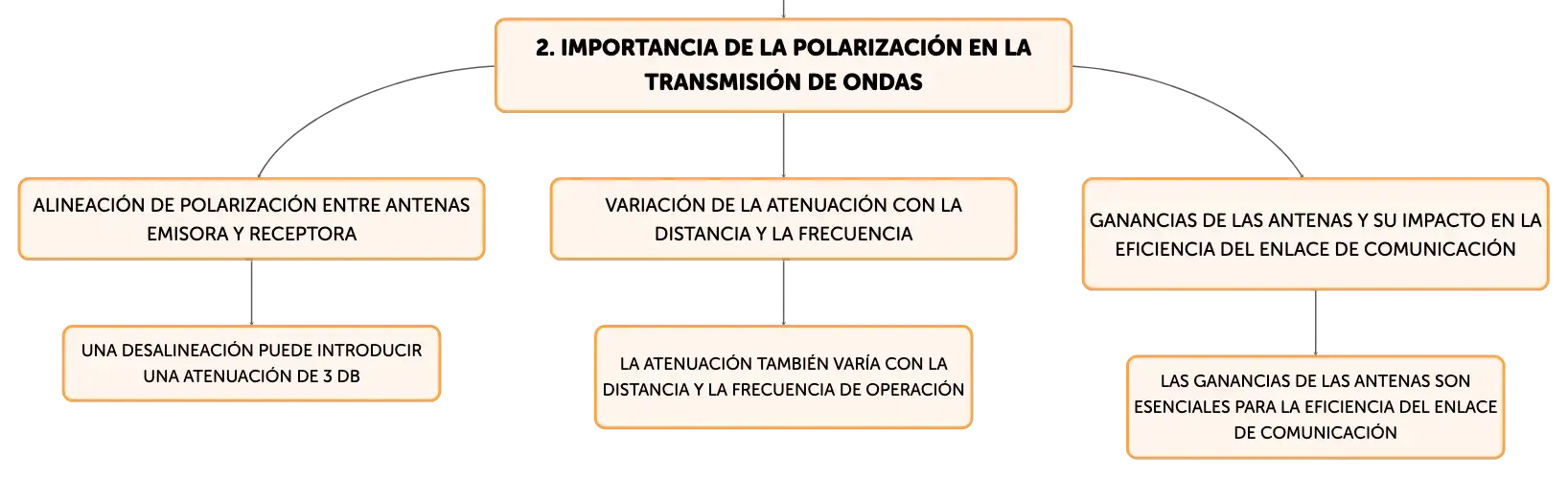

Importancia de la polarización en la transmisión de ondas
Alineación de polarización entre antenas emisora y receptora
Una desalineación puede introducir una atenuación de 3 dB
Variación de la atenuación con la distancia y la frecuencia
La atenuación también varía con la distancia y la frecuencia de operación
Ganancias de las antenas y su impacto en la eficiencia del enlace de comunicación
Las ganancias de las antenas son esenciales para la eficiencia del enlace de comunicación

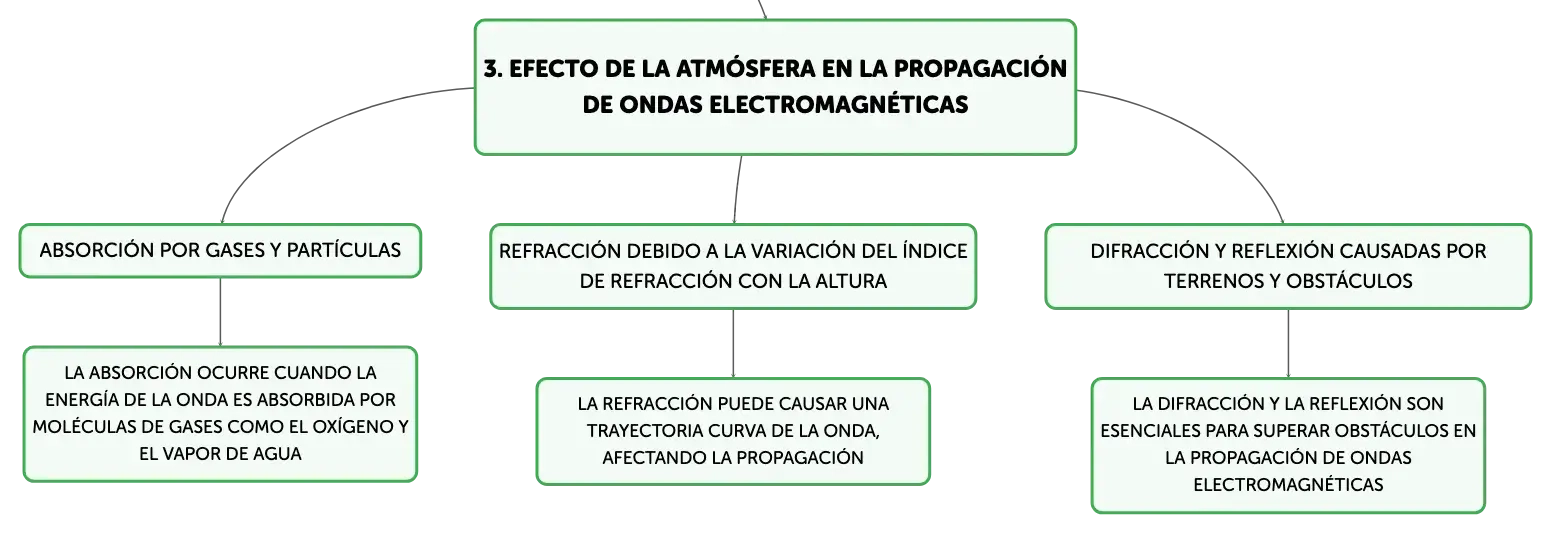

Efecto de la atmósfera en la propagación de ondas electromagnéticas
