Fundamentos de la Ley de Ohm

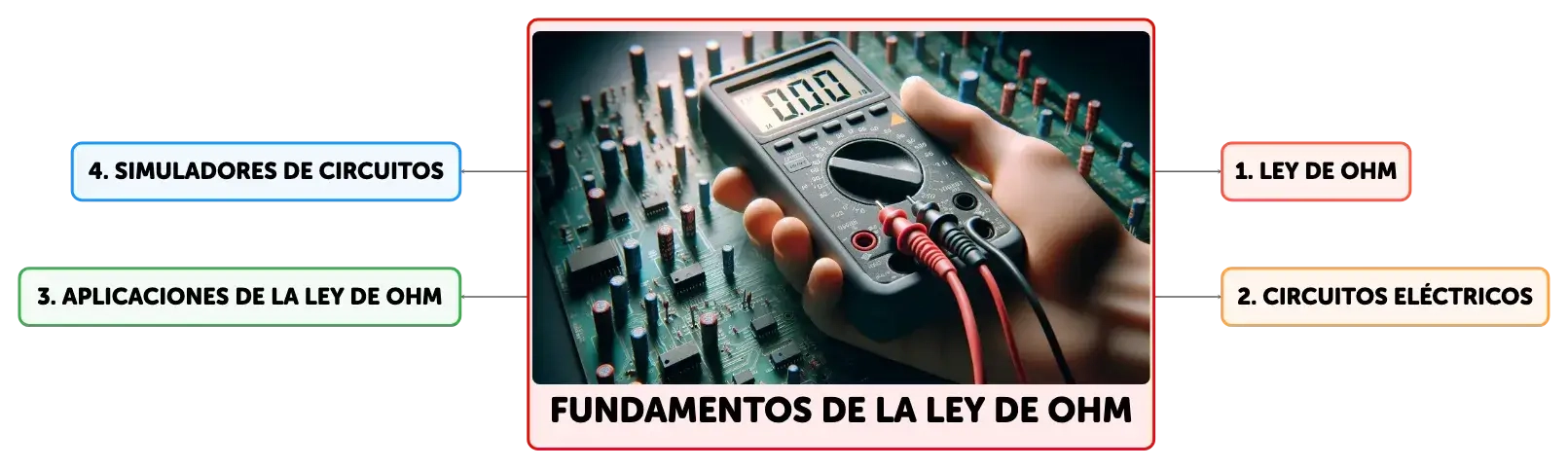

Mapa conceptual
La Ley de Ohm es esencial en electrónica, estableciendo la relación entre corriente, voltaje y resistencia. Este conocimiento es crucial para diseñar circuitos eléctricos eficientes y seguros, evitando sobrecalentamientos y fallos. Los simuladores de circuitos, como Tinkercad, son herramientas educativas que permiten a los estudiantes experimentar con estos conceptos en un entorno virtual. Además, ejercicios prácticos y evaluaciones refuerzan la comprensión y aplicación de esta ley en situaciones reales.
Resumen
Esquema
Fundamentos de la Ley de Ohm
La Ley de Ohm, formulada por el físico alemán George Simon Ohm en 1827, es un principio fundamental en la electrónica y la electricidad que describe cómo la corriente eléctrica (I), el voltaje (V) y la resistencia (R) se interrelacionan en un conductor. La ley se expresa mediante la fórmula I = V/R, indicando que la corriente es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia del conductor. El voltaje, medido en voltios (V), es la diferencia de potencial que impulsa a los electrones a fluir, mientras que la corriente, medida en amperios (A), es la tasa de flujo de carga eléctrica. La resistencia, medida en ohmios (Ω), representa la dificultad que encuentra la corriente al moverse a través del material. El dominio de esta ley es esencial para el análisis y diseño de circuitos eléctricos, ya que permite predecir el comportamiento de los mismos bajo diferentes condiciones.Componentes y Tipos de Circuitos Eléctricos
Los circuitos eléctricos son redes que facilitan el flujo controlado de corriente eléctrica y constan de varios componentes esenciales. Las fuentes de energía, como pilas y baterías, suministran la energía eléctrica necesaria. Las pilas son dispositivos químicos de un solo uso que convierten la energía química en eléctrica de forma irreversible, mientras que las baterías son acumuladores recargables que pueden revertir este proceso. Los reguladores de voltaje o fuentes de alimentación ajustan la energía eléctrica a niveles seguros y adecuados para los dispositivos del circuito. Los circuitos se clasifican en serie, donde los componentes están conectados secuencialmente, y en paralelo, donde se conectan a lo largo de ramificaciones que comparten el mismo voltaje. También se identifican los circuitos como cerrados (funcionales), abiertos (interrumpidos) o cortocircuitados (conexión directa que puede causar daños), según su estado operativo.Aplicación Práctica de la Ley de Ohm
La Ley de Ohm tiene aplicaciones prácticas significativas en el diagnóstico y solución de problemas en circuitos eléctricos. Para calcular la corriente que pasa por una resistencia dada una cierta tensión, se emplea la fórmula I = V/R. Si se conocen la corriente y la resistencia, se puede hallar el voltaje necesario utilizando V = IR. De manera similar, para determinar la resistencia en un circuito conociendo la corriente y el voltaje, se utiliza R = V/I. Estos cálculos son cruciales para el diseño de circuitos eficientes y seguros, garantizando que los componentes eléctricos no excedan sus límites operativos y evitando así el riesgo de sobrecalentamiento o fallos.Simuladores como Herramientas de Aprendizaje
Los simuladores de circuitos son herramientas educativas de gran valor para el aprendizaje y la enseñanza de conceptos electrónicos. Facilitan a los estudiantes la visualización y manipulación de circuitos en un entorno virtual seguro, sin los peligros asociados a la manipulación de componentes reales. Herramientas como Tinkercad ofrecen entornos amigables para principiantes y permiten experimentar con la Ley de Ohm y otros principios de la electrónica. A pesar de sus limitaciones, como la dependencia de una conexión a internet y la posible falta de funciones para proyectos avanzados, estos simuladores son excelentes para introducir a los estudiantes en la electrónica y reforzar su comprensión teórica con práctica virtual.Ejercicios de Refuerzo y Evaluación
Para consolidar el entendimiento de la Ley de Ohm, se recomienda la realización de ejercicios que impliquen cálculos de resistencia, corriente y voltaje en diferentes contextos, aplicando la fórmula correspondiente. Actividades adicionales, como la creación de analogías visuales, pueden ayudar a los estudiantes a comprender la ley de manera más intuitiva. La evaluación de estas actividades debe incluir tanto el proceso de resolución como la precisión de los resultados, utilizando herramientas como rúbricas y listas de cotejo. Estos ejercicios son esenciales para reforzar el aprendizaje y promover el desarrollo de competencias digitales mediante la utilización de tecnologías educativas.
Mostrar más

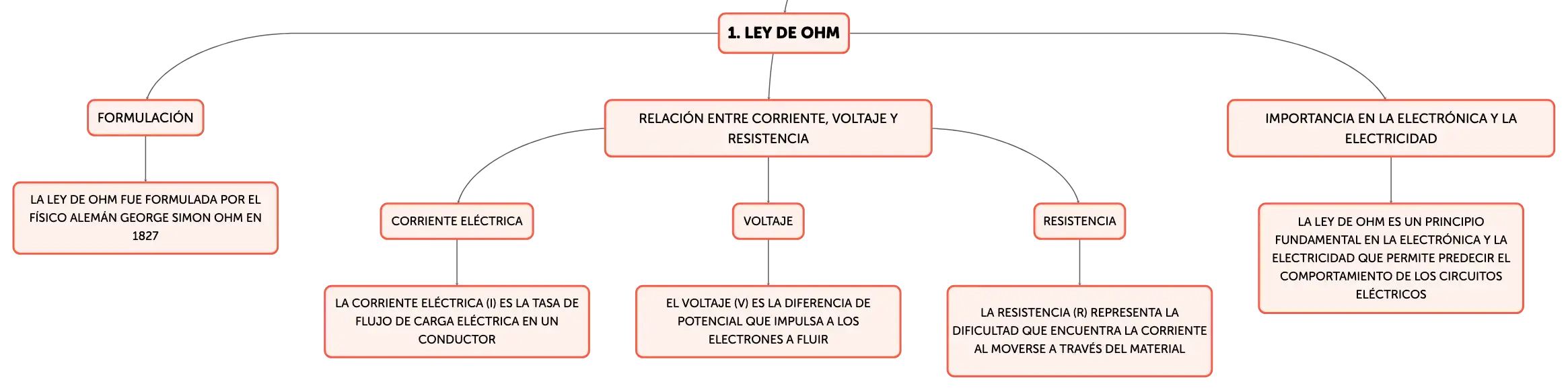

Ley de Ohm
Formulación
La Ley de Ohm fue formulada por el físico alemán George Simon Ohm en 1827
Relación entre corriente, voltaje y resistencia
Corriente eléctrica
La corriente eléctrica (I) es la tasa de flujo de carga eléctrica en un conductor
Voltaje
El voltaje (V) es la diferencia de potencial que impulsa a los electrones a fluir
Resistencia
La resistencia (R) representa la dificultad que encuentra la corriente al moverse a través del material
Importancia en la electrónica y la electricidad
La Ley de Ohm es un principio fundamental en la electrónica y la electricidad que permite predecir el comportamiento de los circuitos eléctricos

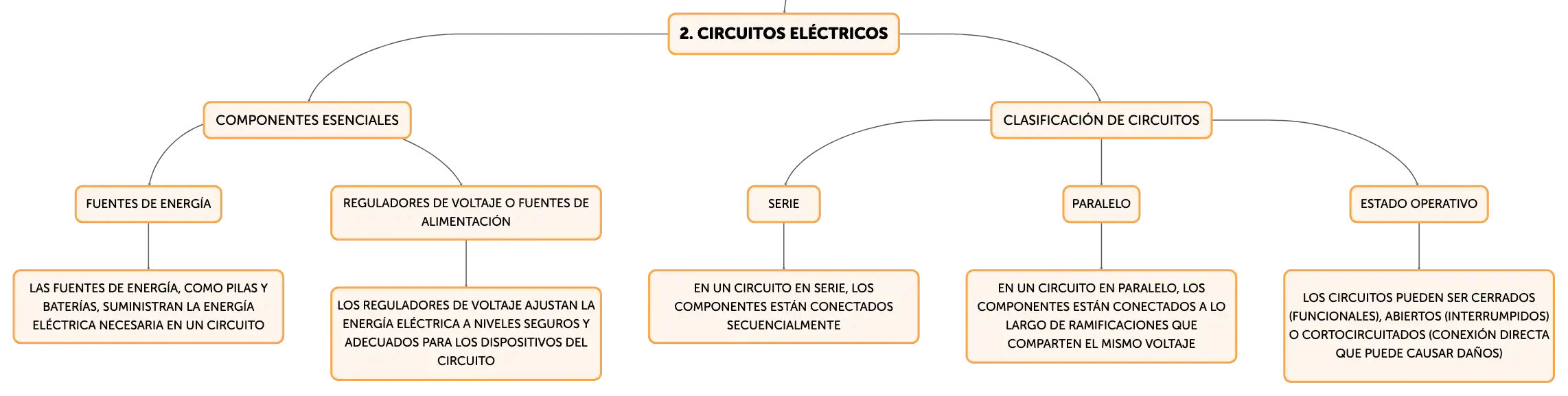

Circuitos eléctricos
Componentes esenciales
Fuentes de energía
Las fuentes de energía, como pilas y baterías, suministran la energía eléctrica necesaria en un circuito
Reguladores de voltaje o fuentes de alimentación
Los reguladores de voltaje ajustan la energía eléctrica a niveles seguros y adecuados para los dispositivos del circuito
Clasificación de circuitos
Serie
En un circuito en serie, los componentes están conectados secuencialmente
Paralelo
En un circuito en paralelo, los componentes están conectados a lo largo de ramificaciones que comparten el mismo voltaje
Estado operativo
Los circuitos pueden ser cerrados (funcionales), abiertos (interrumpidos) o cortocircuitados (conexión directa que puede causar daños)

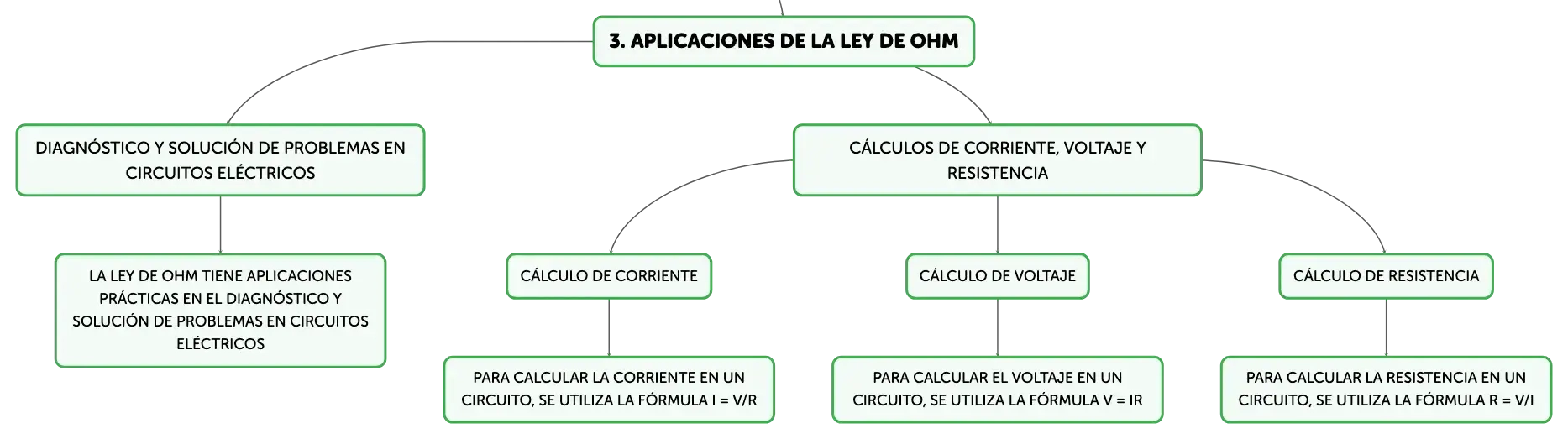

Aplicaciones de la Ley de Ohm
Diagnóstico y solución de problemas en circuitos eléctricos
La Ley de Ohm tiene aplicaciones prácticas en el diagnóstico y solución de problemas en circuitos eléctricos
Cálculos de corriente, voltaje y resistencia
Cálculo de corriente
Para calcular la corriente en un circuito, se utiliza la fórmula I = V/R
Cálculo de voltaje
Para calcular el voltaje en un circuito, se utiliza la fórmula V = IR
Cálculo de resistencia
Para calcular la resistencia en un circuito, se utiliza la fórmula R = V/I

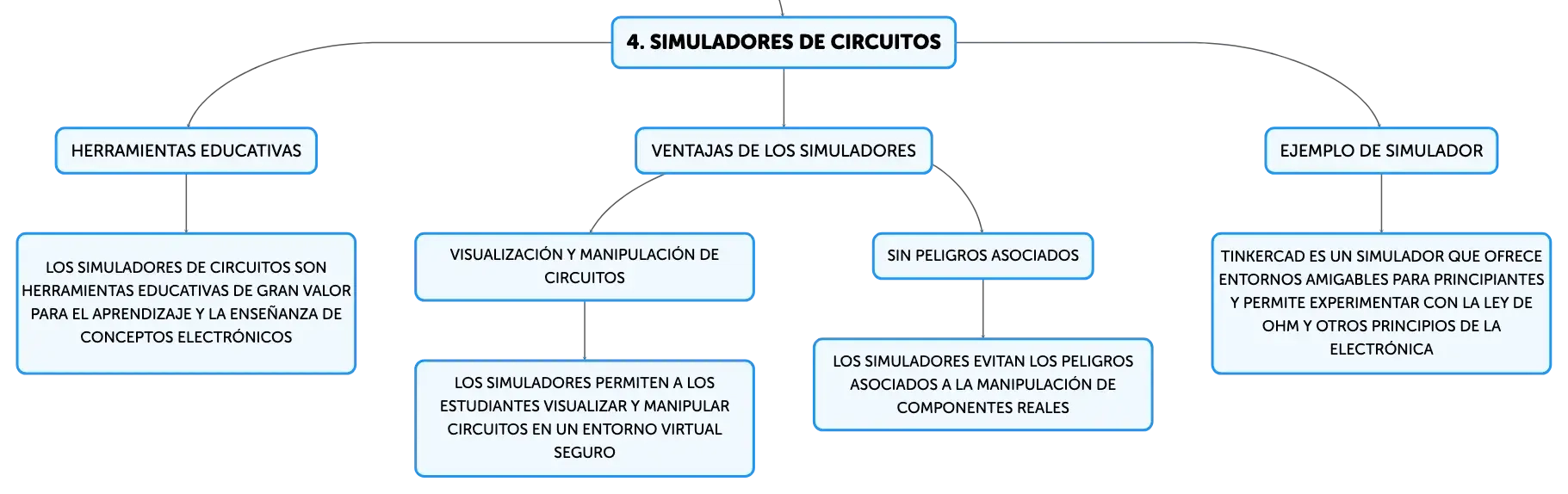

Simuladores de circuitos
Herramientas educativas
Los simuladores de circuitos son herramientas educativas de gran valor para el aprendizaje y la enseñanza de conceptos electrónicos
Ventajas de los simuladores
Visualización y manipulación de circuitos
Los simuladores permiten a los estudiantes visualizar y manipular circuitos en un entorno virtual seguro
Sin peligros asociados
Los simuladores evitan los peligros asociados a la manipulación de componentes reales
Ejemplo de simulador
Tinkercad es un simulador que ofrece entornos amigables para principiantes y permite experimentar con la Ley de Ohm y otros principios de la electrónica
Fundamentos de la Ley de Ohm
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Fórmula de la Ley de Ohm
I = V/R, donde I es la corriente en amperios, V es el voltaje en voltios y R es la resistencia en ohmios.
01
Relación entre corriente y voltaje
La corriente es directamente proporcional al voltaje; al aumentar el voltaje, aumenta la corriente.
02
Relación entre corriente y resistencia
La corriente es inversamente proporcional a la resistencia; al aumentar la resistencia, disminuye la corriente.
