El cableado estructurado es esencial para la infraestructura de telecomunicaciones en edificios, integrando datos, voz y video. Incluye par trenzado, fibra óptica y coaxiales, siguiendo estándares como IEEE 802.3. El diseño horizontal y vertical debe ser flexible y prever futuras expansiones, con una instalación que cumpla normativas de seguridad y eficiencia en la transmisión de datos.

Resumen

Esquema

Fundamentos del Cableado Estructurado

El cableado estructurado constituye la base de una infraestructura de telecomunicaciones en edificaciones y complejos, integrando una variedad de cables y componentes para el flujo de datos, voz y video. Los cables utilizados incluyen par trenzado (tanto Shielded Twisted Pair, STP, como Unshielded Twisted Pair, UTP), fibra óptica y, en menor medida, coaxiales. Estos sistemas se diseñan siguiendo estándares internacionales como el IEEE 802.3 para redes de área local (LAN), asegurando la interoperabilidad y el rendimiento óptimo de las redes de comunicación.

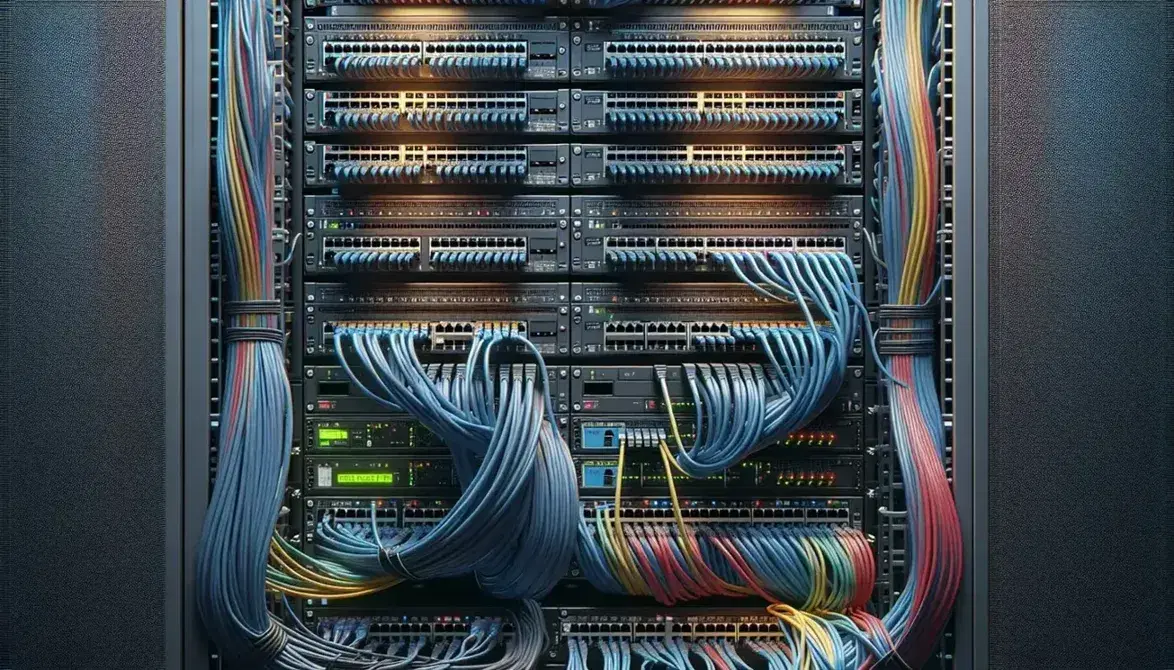

Primer plano de un rack de telecomunicaciones con paneles de parcheo y cables organizados en azul, rojo y amarillo, conectados a switches de red con luces LED en un centro de datos.

Componentes y Diseño del Cableado Horizontal

El cableado horizontal es un segmento crítico del sistema de cableado estructurado, que se extiende desde el área de trabajo hasta el cuarto de telecomunicaciones. Incluye puntos de terminación en el área de trabajo, el cableado propiamente dicho, y los paneles de conexión en el cuarto de telecomunicaciones. La instalación debe proteger los cables mediante canaletas o conduits y respetar los radios de curvatura para evitar daños. La topología recomendada es la estrella, que facilita la gestión y el diagnóstico de problemas, con una longitud máxima de 90 metros para cada segmento de cable.

Diseño Estratégico del Cableado Horizontal

Al diseñar el cableado horizontal, es esencial considerar la flexibilidad para soportar diversas aplicaciones y la facilidad de mantenimiento y reconfiguración. Los costos de modificaciones en el cableado pueden ser elevados, por lo que un diseño previsor puede reducir estos gastos y permitir la integración con otros sistemas del edificio, como control de acceso y climatización. La normativa EIA/TIA 568A sugiere una planificación que contemple la diversidad de aplicaciones y la posibilidad de futuras ampliaciones o cambios.

Selección de Medios de Transmisión para el Cableado Horizontal

Para el cableado horizontal, se reconocen principalmente cinco tipos de medios de transmisión: UTP de 100 ohmios, FTP de 120 ohmios, STP de 150 ohmios (todos con cuatro pares trenzados), y fibra óptica tanto multimodo como monomodo. La elección entre estos dependerá de factores como la velocidad requerida, la distancia entre dispositivos y la susceptibilidad a interferencias electromagnéticas. La fibra óptica es preferida para distancias mayores y entornos con alta interferencia electromagnética.

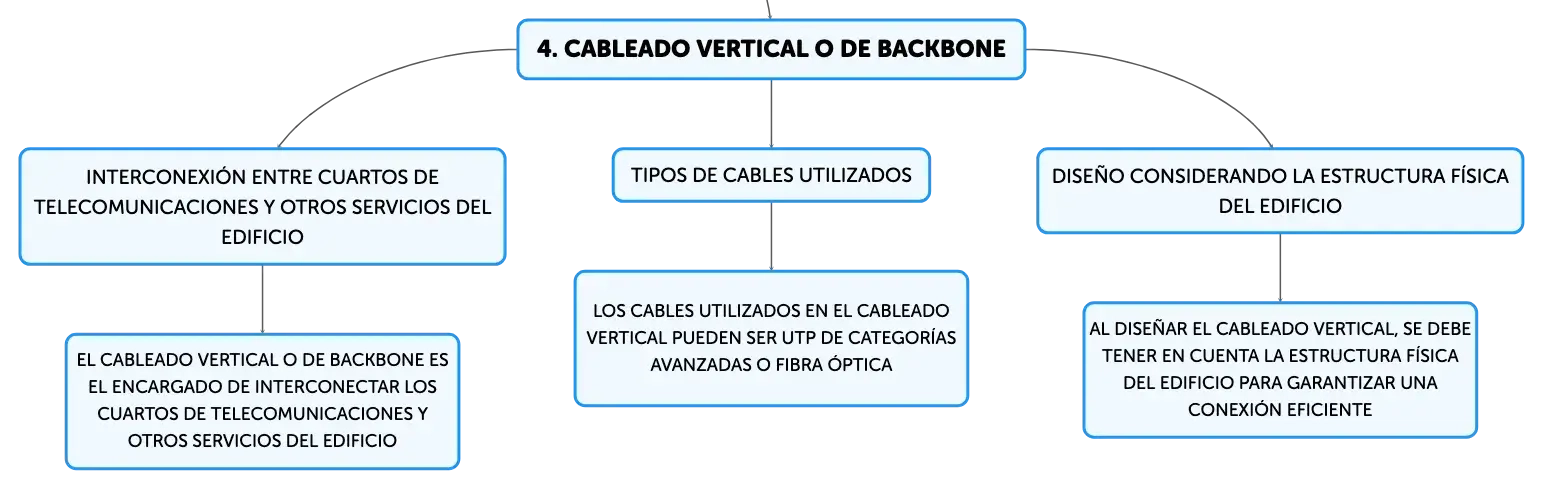

Cableado Vertical o de Backbone

El cableado vertical o backbone es el eje de interconexión entre los cuartos de telecomunicaciones, cuartos de entrada y otros servicios del edificio. Puede incluir cables UTP de categorías avanzadas o fibra óptica, y su diseño debe considerar la estructura física del edificio. La topología estrella es la más utilizada, y la fibra óptica es recomendada por su capacidad de expansión y flexibilidad. Los gabinetes de telecomunicaciones en cada piso sirven como puntos de interconexión para los sistemas de cableado horizontal y vertical.

Buenas Prácticas en la Instalación de Cableado Estructurado

La instalación del cableado estructurado debe seguir buenas prácticas para asegurar la funcionalidad y eficiencia de la red. Es importante evitar tensiones excesivas en los cables, no sobrecargar los conductos y mantener un radio de curvatura adecuado. Se deben seleccionar rutas de cable y accesorios compatibles con el tipo de cable, y cumplir con las normativas de seguridad eléctrica. Estas medidas son cruciales para prevenir daños y garantizar una transmisión de datos efectiva y segura.

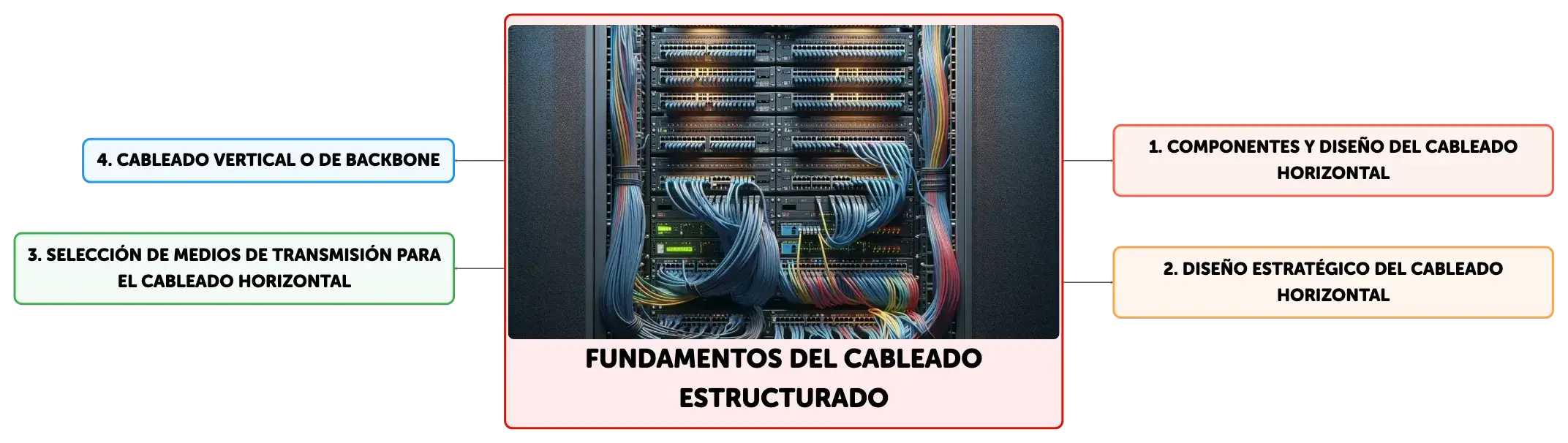

Fundamentos del Cableado Estructurado

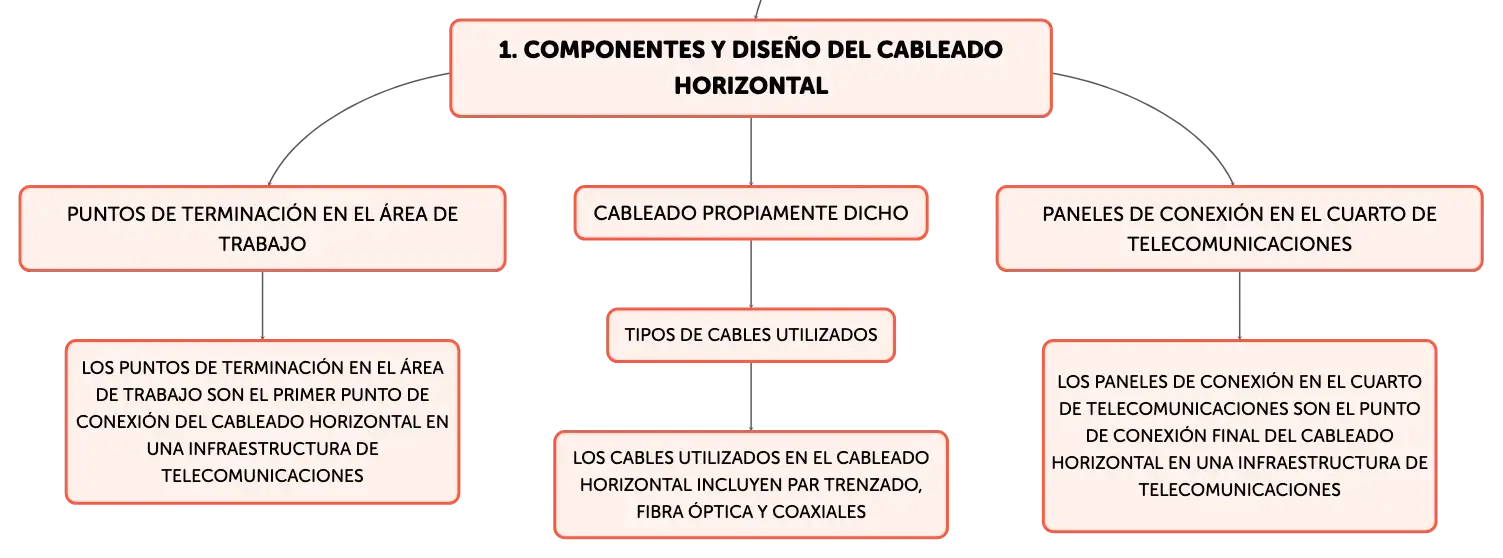

Componentes y Diseño del Cableado Horizontal

Puntos de terminación en el área de trabajo

Los puntos de terminación en el área de trabajo son el primer punto de conexión del cableado horizontal en una infraestructura de telecomunicaciones

Cableado propiamente dicho

Tipos de cables utilizados

Los cables utilizados en el cableado horizontal incluyen par trenzado, fibra óptica y coaxiales

Paneles de conexión en el cuarto de telecomunicaciones

Los paneles de conexión en el cuarto de telecomunicaciones son el punto de conexión final del cableado horizontal en una infraestructura de telecomunicaciones

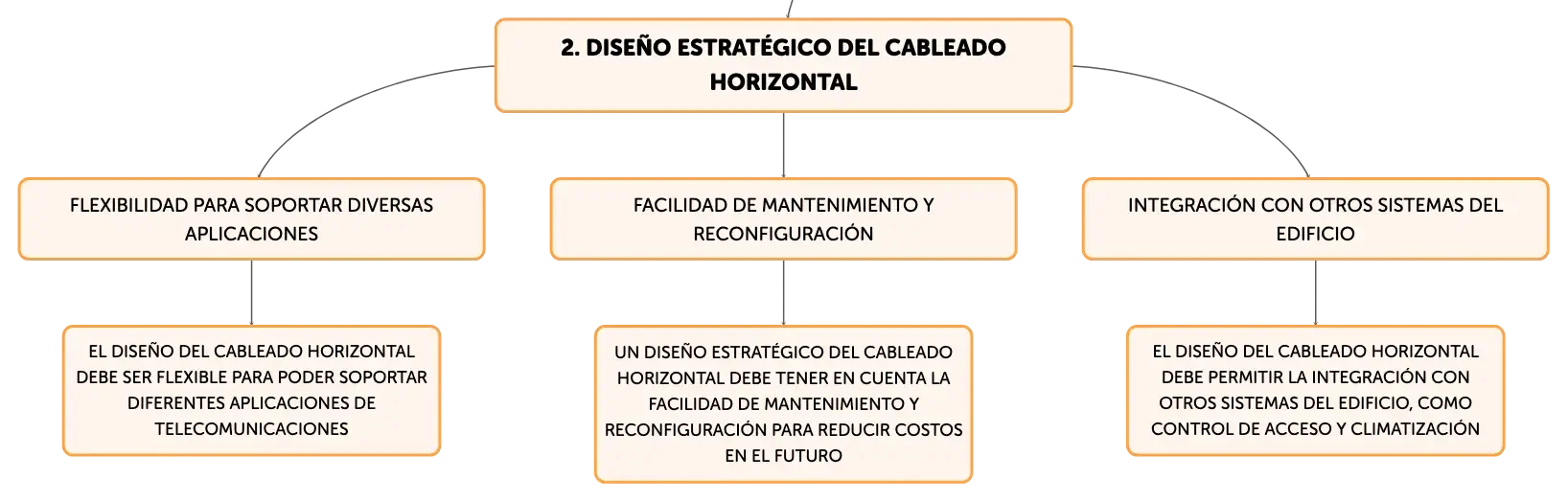

Diseño Estratégico del Cableado Horizontal

Flexibilidad para soportar diversas aplicaciones

El diseño del cableado horizontal debe ser flexible para poder soportar diferentes aplicaciones de telecomunicaciones

Facilidad de mantenimiento y reconfiguración

Un diseño estratégico del cableado horizontal debe tener en cuenta la facilidad de mantenimiento y reconfiguración para reducir costos en el futuro

Integración con otros sistemas del edificio

El diseño del cableado horizontal debe permitir la integración con otros sistemas del edificio, como control de acceso y climatización

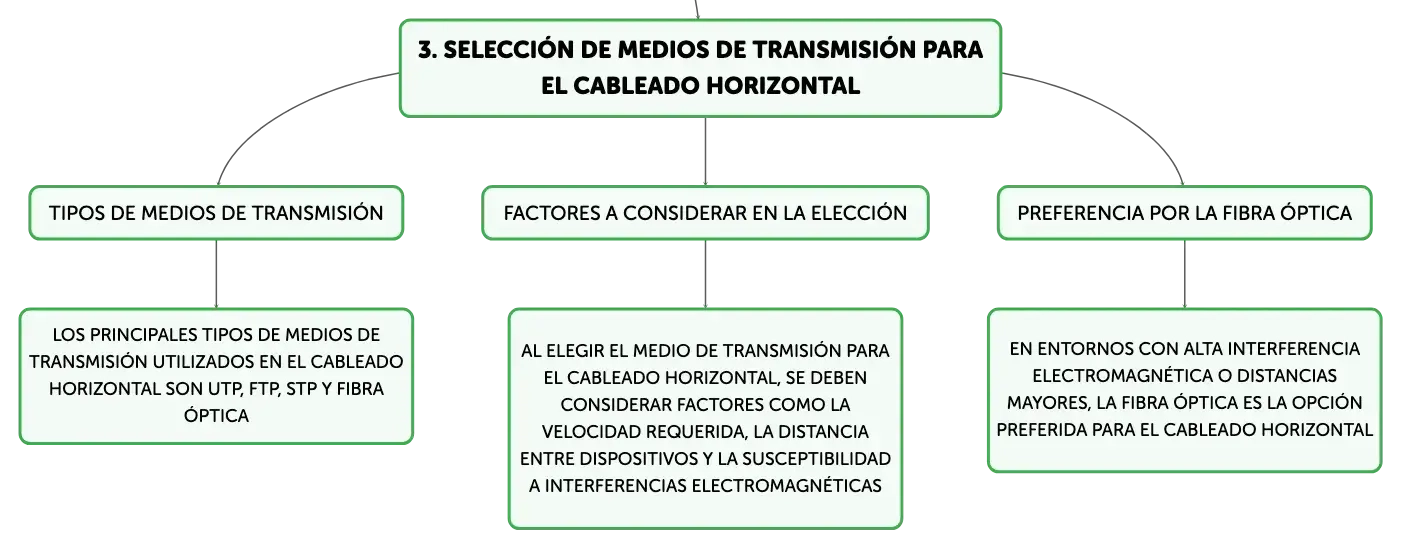

Selección de Medios de Transmisión para el Cableado Horizontal

Tipos de medios de transmisión

Los principales tipos de medios de transmisión utilizados en el cableado horizontal son UTP, FTP, STP y fibra óptica

Factores a considerar en la elección

Al elegir el medio de transmisión para el cableado horizontal, se deben considerar factores como la velocidad requerida, la distancia entre dispositivos y la susceptibilidad a interferencias electromagnéticas
