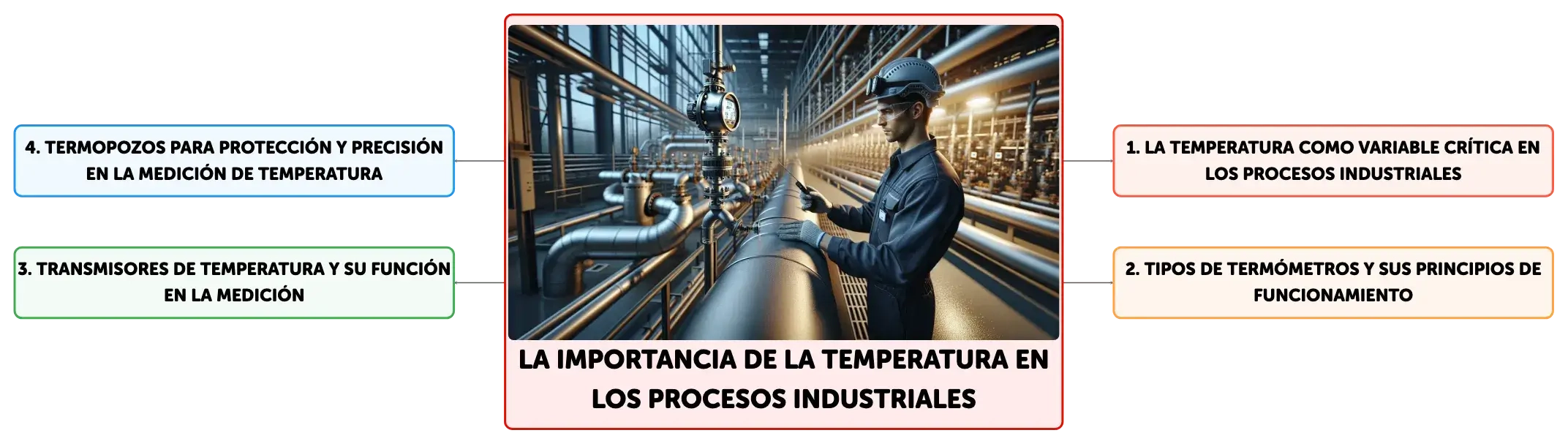

La importancia de la temperatura en los procesos industriales

La temperatura juega un papel crucial en los procesos industriales, afectando la calidad y seguridad de los productos. Termómetros bimetálicos, de bulbo, termopares, RTD y termistores son algunos de los dispositivos utilizados para su medición. Los transmisores de temperatura y termopozos complementan estos sistemas, asegurando mediciones precisas y protegiendo los sensores de condiciones adversas. La selección adecuada y el uso correcto de estos instrumentos son esenciales para el control y la eficiencia en la industria.

Ver más

1/5

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Tiempo de respuesta de la temperatura

Haz clic para comprobar la respuesta

La temperatura tiene un tiempo de respuesta más lento comparado con otras variables como presión o flujo.

2

Combinación de variables en control de temperatura

Haz clic para comprobar la respuesta

Para acelerar la respuesta en lazos de control de temperatura, se combina la temperatura con variables de acción más rápida.

3

Importancia de la monitorización de la temperatura

Haz clic para comprobar la respuesta

Una correcta monitorización de la temperatura es esencial para la eficiencia y seguridad de los procesos industriales.

4

Los ______ son herramientas para determinar la ______ y hay diversos tipos con principios de operación diferentes.

Haz clic para comprobar la respuesta

termómetros temperatura

5

Este tipo de termómetro tiene una precisión del ______ y puede medir temperaturas desde ______ hasta ______ grados centígrados.

Haz clic para comprobar la respuesta

1% -200 500

6

Por su parte, el termómetro de ______ funciona mediante un bulbo unido a una espiral a través de un ______ capilar.

Haz clic para comprobar la respuesta

bulbo tubo

7

En el termómetro de bulbo, la aguja se mueve debido al cambio de ______ de un gas o líquido en su interior, provocado por variaciones de ______.

Haz clic para comprobar la respuesta

volumen temperatura

8

Efecto Seebeck

Haz clic para comprobar la respuesta

Corriente eléctrica generada por un circuito de dos metales distintos con uniones a diferentes temperaturas.

9

Voltaje de Seebeck

Haz clic para comprobar la respuesta

Voltaje proporcional a la temperatura, generado en la unión de los metales de un termopar.

10

Clasificación de termopares

Haz clic para comprobar la respuesta

Categorización basada en la combinación de metales, determina el rango de temperatura específico de medición.

11

El RTD denominado ______ posee una resistencia de ______ ohms a 0 grados centígrados.

Haz clic para comprobar la respuesta

PT100 100

12

Para obtener una lectura exacta de la temperatura en un RTD, se emplea frecuentemente el ______ de ______.

Haz clic para comprobar la respuesta

puente Wheatstone

13

Los RTD son preferidos en la industria debido a su ______, ______ y ______.

Haz clic para comprobar la respuesta

simplicidad exactitud estabilidad

14

Sensibilidad de los termistores

Haz clic para comprobar la respuesta

Altamente sensibles a cambios de temperatura, detectan variaciones finas.

15

Respuesta de los termistores

Haz clic para comprobar la respuesta

Respuesta rápida pero no lineal, se descalibran con altas temperaturas.

16

Estos transmisores permiten la integración en sistemas de control al convertir las señales a formatos como 0 a 10 ______ o 4 a 20 ______.

Haz clic para comprobar la respuesta

volts miliamperes

17

Factores ambientales que afectan a los sensores de temperatura

Haz clic para comprobar la respuesta

Los sensores de temperatura pueden verse afectados por la presión y la velocidad del fluido.

18

Importancia del diseño y material en termopozos

Haz clic para comprobar la respuesta

El diseño y material del termopozo deben elegirse para asegurar la precisión en la medición de temperatura.

19

Norma para el cálculo de características de termopozos

Haz clic para comprobar la respuesta

La norma ASME PTC 19.3 TW 2010 establece lineamientos para calcular longitud de inmersión y diámetro de termopozos.

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

Fundamentos de la Comunicación y las Telecomunicaciones

Tecnología

Procesos Industriales

Tecnología

Tipos de Motores y Sus Principales Características

Tecnología

Transistores MOSFET: Conceptos Básicos y Clasificación

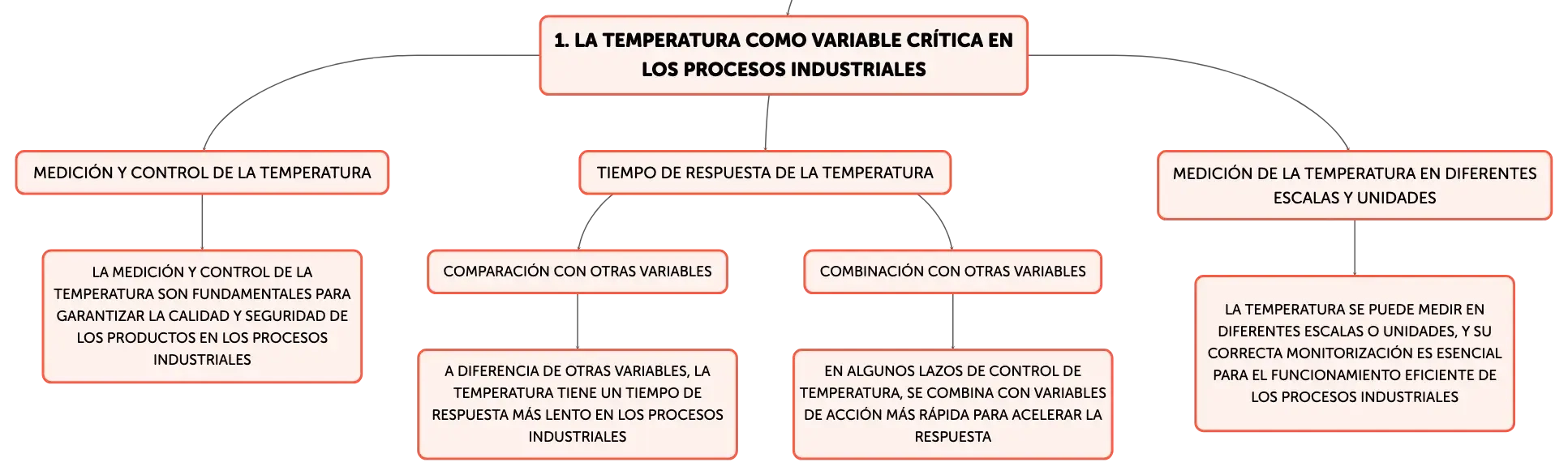

La Importancia de la Temperatura en los Procesos Industriales

La temperatura es una variable crítica en los procesos industriales, cuya medición y control son fundamentales para garantizar la calidad y seguridad de los productos. A diferencia de otras variables como la presión o el flujo, que reaccionan casi instantáneamente, la temperatura tiene un tiempo de respuesta más lento. Por ello, en algunos lazos de control de temperatura, se combina con variables de acción más rápida para acelerar la respuesta. La temperatura se puede medir en diferentes escalas o unidades, y su correcta monitorización es esencial para el funcionamiento eficiente de los procesos industriales.
Técnico ajustando transmisor de temperatura en tubería de planta industrial, con casco y gafas de seguridad, rodeado de compleja red de tuberías.

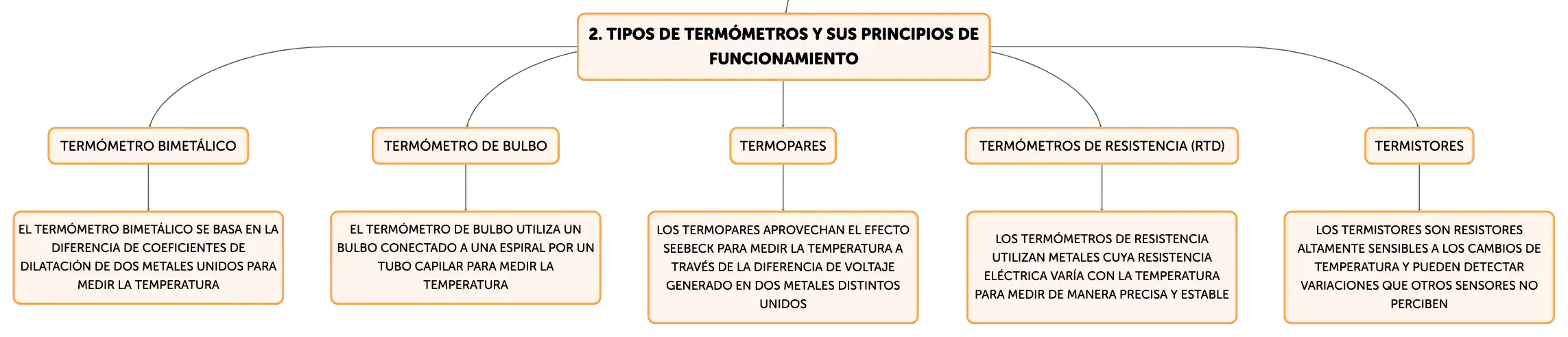

Tipos de Termómetros y sus Principios de Funcionamiento

Los termómetros son dispositivos utilizados para medir la temperatura y existen varios tipos, cada uno con un principio de funcionamiento distinto. El termómetro bimetálico, uno de los más comunes, se basa en la diferencia de coeficientes de dilatación de dos metales unidos. Una aguja mecánicamente conectada a este bimetal se desplaza al cambiar la temperatura, con una precisión del 1% y un rango de medición de -200 a 500 grados centígrados. Por otro lado, el termómetro de bulbo utiliza un bulbo conectado a una espiral por un tubo capilar, donde el cambio de volumen del gas o líquido interior debido a la temperatura hace mover la aguja indicadora.

Termopares: Elementos Primarios de Medición de Temperatura

Los termopares son sensores que aprovechan el efecto Seebeck, el cual establece que una corriente eléctrica fluye a través de un circuito termoeléctrico formado por dos metales distintos unidos en sus extremos, si hay una diferencia de temperatura entre las uniones. El voltaje generado en esta unión, conocido como voltaje de Seebeck, es proporcional a la temperatura medida. Los termopares son clasificados según la combinación de metales y tienen rangos de temperatura específicos. Existen tablas de conversión que relacionan el voltaje generado con la temperatura para diferentes tipos de termopares.

Termómetros de Resistencia y su Aplicación en la Industria

Los termómetros de resistencia, también conocidos como RTD (Resistance Temperature Detector), son dispositivos que utilizan metales cuya resistencia eléctrica varía con la temperatura. Son ampliamente usados en la industria por su simplicidad, exactitud y estabilidad. El RTD más común es el PT100, que tiene una resistencia de 100 ohms a 0 grados centígrados. Para medir la resistencia del RTD se utiliza comúnmente el puente de Wheatstone, que permite una lectura precisa de la temperatura al compensar cualquier resistencia adicional introducida por los cables de conexión.

Termistores: Sensores de Alta Sensibilidad para Cambios de Temperatura

Los termistores son resistores altamente sensibles a los cambios de temperatura y pueden detectar variaciones que otros sensores no perciben. Aunque son más sensibles que los RTD, su respuesta no es lineal y tienden a descalibrarse con altas temperaturas. Su construcción compacta permite una respuesta rápida a los cambios de temperatura, pero requieren una instalación cuidadosa para evitar daños.

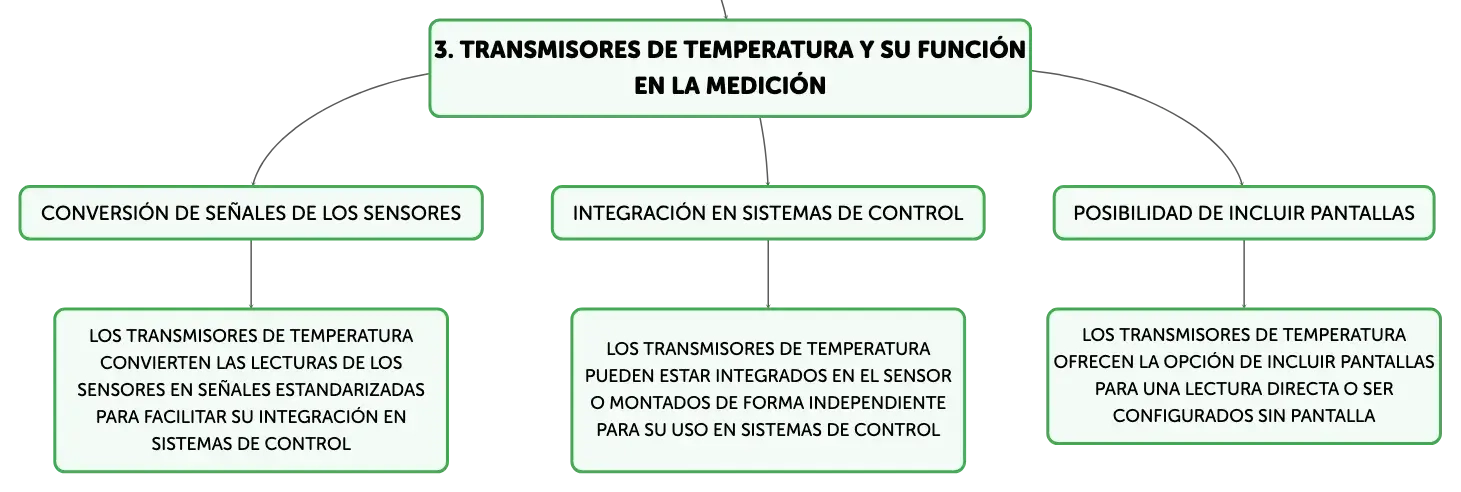

Transmisores de Temperatura y su Función en la Medición

Los transmisores de temperatura son dispositivos que convierten las lecturas de los sensores, como RTD o termopares, en señales estandarizadas, como 0 a 10 volts o 4 a 20 miliamperes, facilitando su integración en sistemas de control. Pueden estar integrados en el sensor o montados de forma independiente y ofrecen la posibilidad de incluir pantallas para lectura directa o ser configurados sin pantalla.

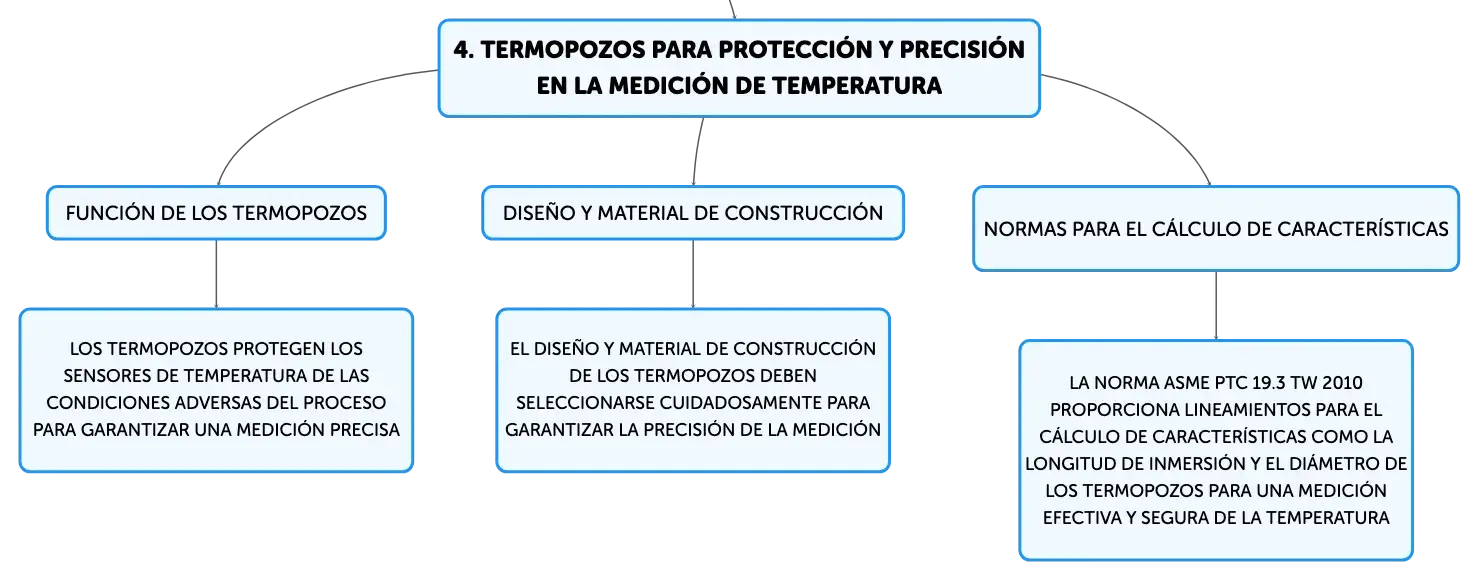

Termopozos: Protección y Precisión en la Medición de Temperatura

Los termopozos son vainas que protegen los sensores de temperatura de las condiciones adversas del proceso, como la presión o la velocidad del fluido. Su diseño y material de construcción deben seleccionarse cuidadosamente para garantizar la precisión de la medición. La norma ASME PTC 19.3 TW 2010 proporciona lineamientos para el cálculo de las características del termopozo, como la longitud de inmersión y el diámetro, asegurando que el sensor pueda medir la temperatura de manera efectiva y segura.
