Fundamentos de la Topografía y la Importancia de las Redes de Apoyo Planimétrico

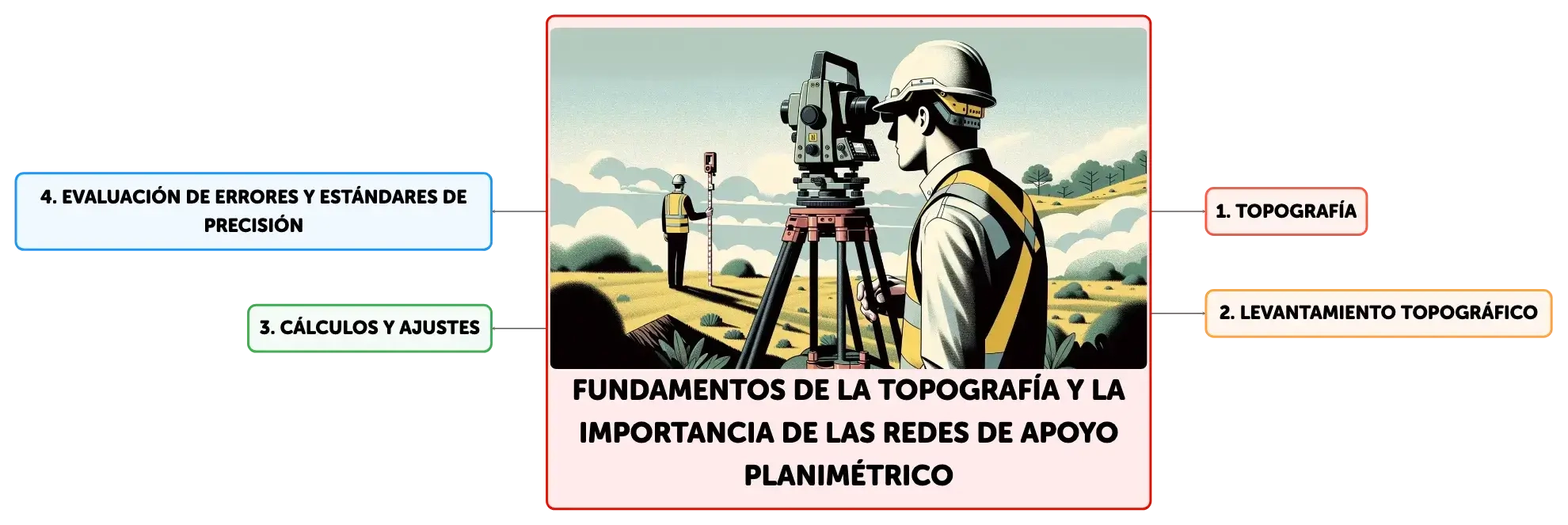

Concept Map
La topografía es esencial para comprender la superficie terrestre y sus características. Utilizando redes de apoyo planimétrico y técnicas de poligonación, como las poligonales cerradas, los topógrafos pueden realizar levantamientos precisos. Estos métodos permiten calcular ángulos, azimuts y distancias, asegurando la precisión mediante ajustes y evaluación de errores. Los estándares de precisión clasifican la calidad de los levantamientos, adecuados para diversos proyectos.
Summary
Outline
Fundamentos de la Topografía y la Importancia de las Redes de Apoyo Planimétrico
La topografía es una ciencia que se especializa en la descripción precisa de la superficie terrestre, abarcando tanto su relieve como los elementos naturales y artificiales que en ella se encuentran. Para realizar levantamientos topográficos efectivos en áreas de tamaño considerable, es crucial establecer una red de apoyo planimétrico. Esta red consiste en una serie de puntos de referencia o estaciones topográficas conectadas entre sí, que sirven como base para la recolección sistemática de datos topográficos. La elección de una red de apoyo adecuada se basa en criterios como la dimensión del área a estudiar, las características topográficas específicas del lugar, la precisión requerida, el equipo de medición disponible y la experiencia del equipo técnico encargado del levantamiento.Métodos y Aplicaciones de la Poligonación en Topografía
La poligonación es una técnica fundamental en las redes de apoyo planimétrico, particularmente útil para áreas de extensión moderada y con topografía accesible para la medición directa de distancias. Se puede realizar mediante poligonales abiertas o cerradas, seleccionándose en función de la configuración y las características del terreno. Los componentes clave de la poligonación incluyen los vértices o estaciones, los lados de la poligonal, los ángulos medidos y el azimut, que es la dirección de un lado con respecto al norte geográfico o magnético. La poligonación abierta es apropiada para áreas lineales, mientras que la cerrada es ideal para áreas donde es posible regresar al punto de inicio o conectar con puntos de coordenadas conocidas, asegurando así un control de calidad mediante el cierre de la poligonal.Proceso de Levantamiento Topográfico con Poligonal Cerrada
El levantamiento de una poligonal cerrada sigue un proceso metódico que comienza con un reconocimiento detallado del área de estudio para determinar la ubicación óptima de las estaciones. Posteriormente, se procede a la medición precisa de las distancias entre vértices utilizando instrumentos como cintas métricas, distanciómetros o equipos de medición electrónica. La medición de ángulos internos y el azimut inicial son cruciales para la orientación y cálculo de la poligonal. La etapa final consiste en la nivelación geométrica o trigonométrica de las estaciones para garantizar la coherencia altimétrica del levantamiento, cerrando así el circuito de mediciones y asegurando la integridad de los datos recopilados.Cálculos y Ajustes en Poligonales Cerradas
Una vez en el gabinete, se inicia el proceso de cálculo de la poligonal cerrada, aplicando las condiciones geométricas de cierre angular y de azimut. La suma de los ángulos internos debe ser congruente con la fórmula (n-2)×180°, donde n es el número de vértices. Si se identifica un error angular, se realiza una compensación distribuyendo el error de manera proporcional entre todos los ángulos medidos. El cálculo de azimuts se ajusta según la secuencia de las estaciones, y se determinan las proyecciones de los lados en los ejes cartesianos este y norte. Si estas proyecciones no satisfacen las condiciones de cierre, se efectúa una compensación proporcional para corregir las discrepancias y asegurar la precisión del levantamiento.Evaluación de Errores y Estándares de Precisión en Topografía
La precisión de un levantamiento topográfico se mide a través del error de cierre y el error relativo. El error de cierre se calcula con base en las discrepancias encontradas en las proyecciones de los ejes, y el error relativo se obtiene comparando el error de cierre con la longitud total de la poligonal. Estos indicadores permiten clasificar la calidad de la poligonal en diferentes categorías, cada una con sus propios estándares de precisión, errores máximos admisibles y aplicaciones recomendadas. Por ejemplo, las poligonales de tipo I son adecuadas para levantamientos de precisión estándar, mientras que las de tipo IV se utilizan en trabajos de alta precisión, como la elaboración de planos de detalle o la definición de estructuras complejas.
Show More

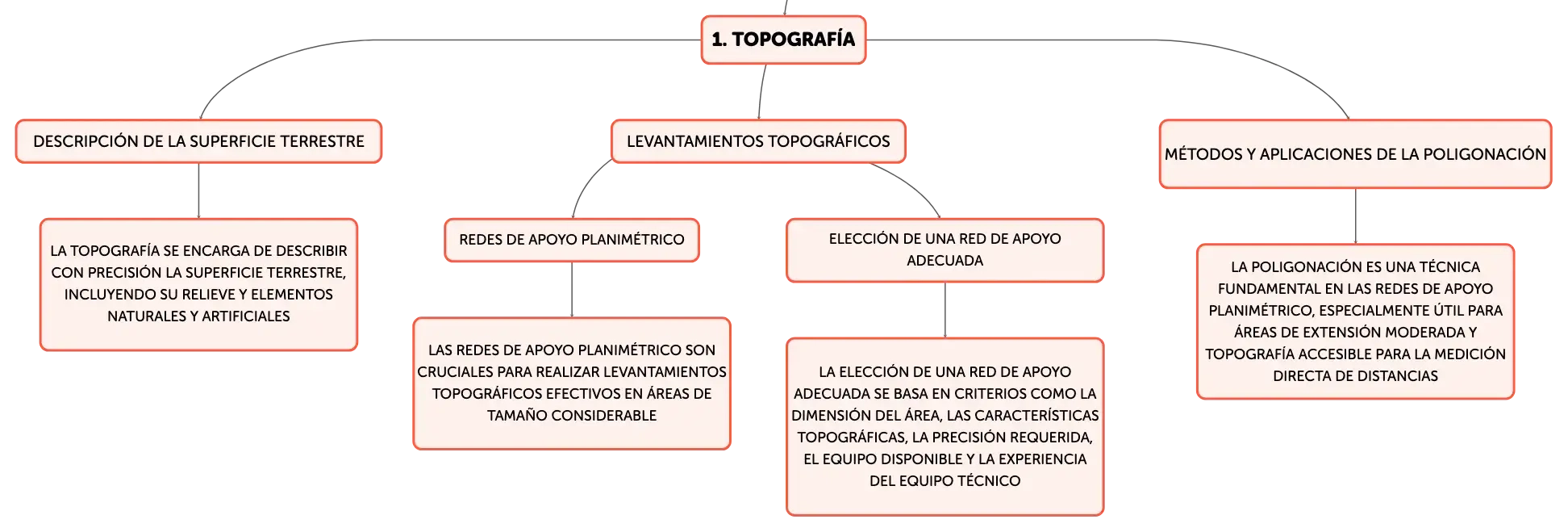

Topografía
Descripción de la superficie terrestre
La topografía se encarga de describir con precisión la superficie terrestre, incluyendo su relieve y elementos naturales y artificiales
Levantamientos topográficos
Redes de apoyo planimétrico
Las redes de apoyo planimétrico son cruciales para realizar levantamientos topográficos efectivos en áreas de tamaño considerable
Elección de una red de apoyo adecuada
La elección de una red de apoyo adecuada se basa en criterios como la dimensión del área, las características topográficas, la precisión requerida, el equipo disponible y la experiencia del equipo técnico
Métodos y aplicaciones de la poligonación
La poligonación es una técnica fundamental en las redes de apoyo planimétrico, especialmente útil para áreas de extensión moderada y topografía accesible para la medición directa de distancias

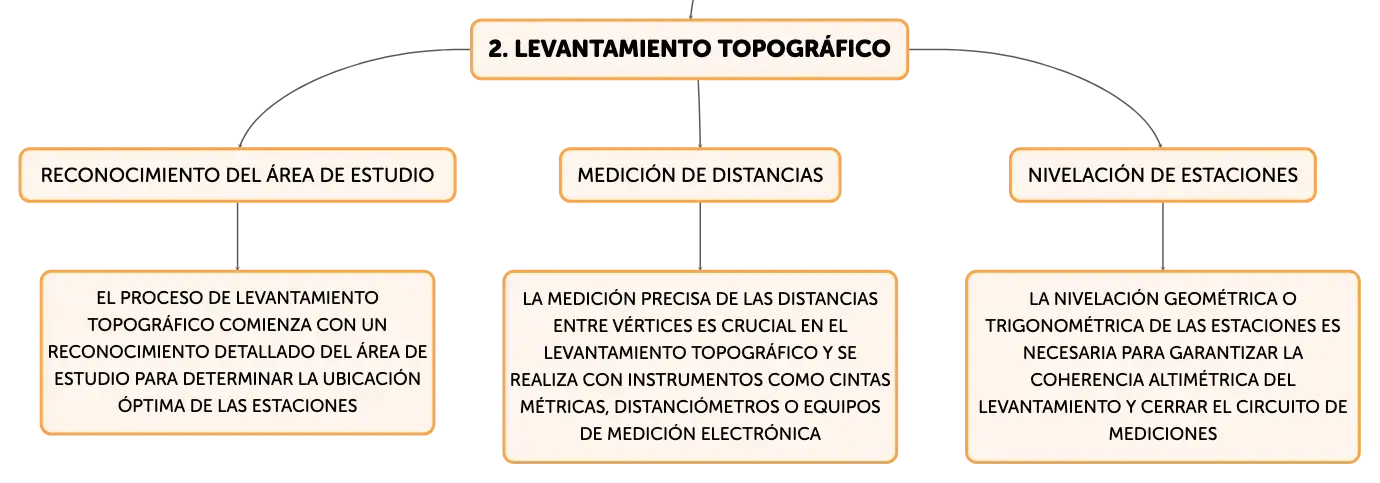

Levantamiento topográfico
Reconocimiento del área de estudio
El proceso de levantamiento topográfico comienza con un reconocimiento detallado del área de estudio para determinar la ubicación óptima de las estaciones
Medición de distancias
La medición precisa de las distancias entre vértices es crucial en el levantamiento topográfico y se realiza con instrumentos como cintas métricas, distanciómetros o equipos de medición electrónica
Nivelación de estaciones
La nivelación geométrica o trigonométrica de las estaciones es necesaria para garantizar la coherencia altimétrica del levantamiento y cerrar el circuito de mediciones

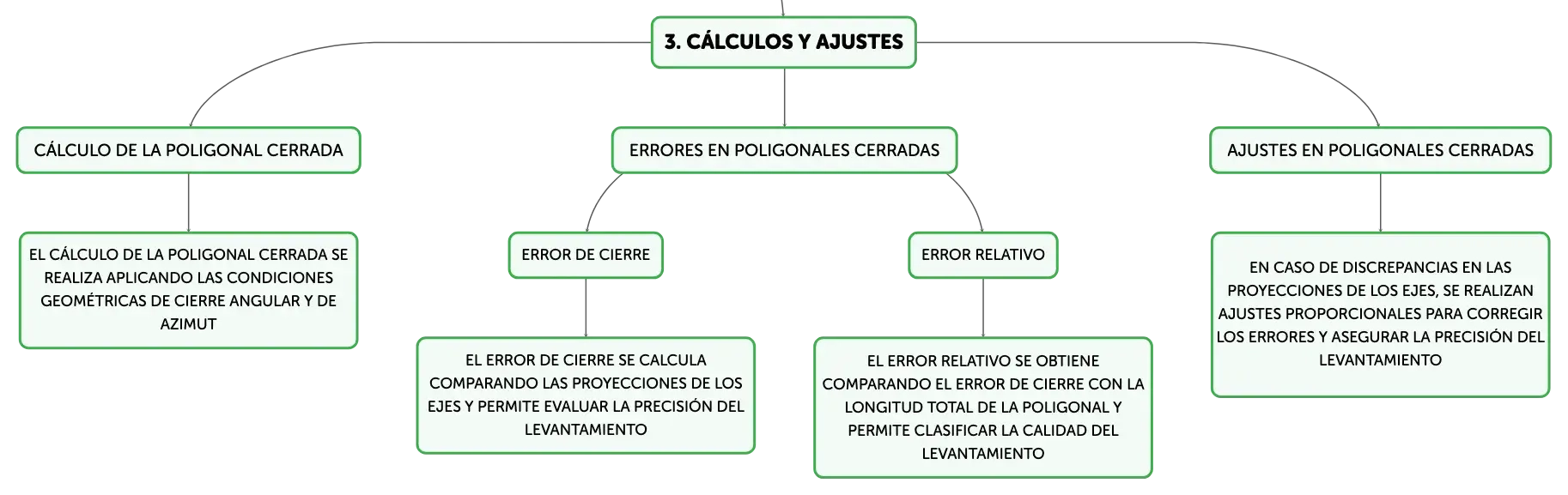

Cálculos y ajustes
Cálculo de la poligonal cerrada
El cálculo de la poligonal cerrada se realiza aplicando las condiciones geométricas de cierre angular y de azimut
Errores en poligonales cerradas
Error de cierre
El error de cierre se calcula comparando las proyecciones de los ejes y permite evaluar la precisión del levantamiento
Error relativo
El error relativo se obtiene comparando el error de cierre con la longitud total de la poligonal y permite clasificar la calidad del levantamiento
Ajustes en poligonales cerradas
En caso de discrepancias en las proyecciones de los ejes, se realizan ajustes proporcionales para corregir los errores y asegurar la precisión del levantamiento

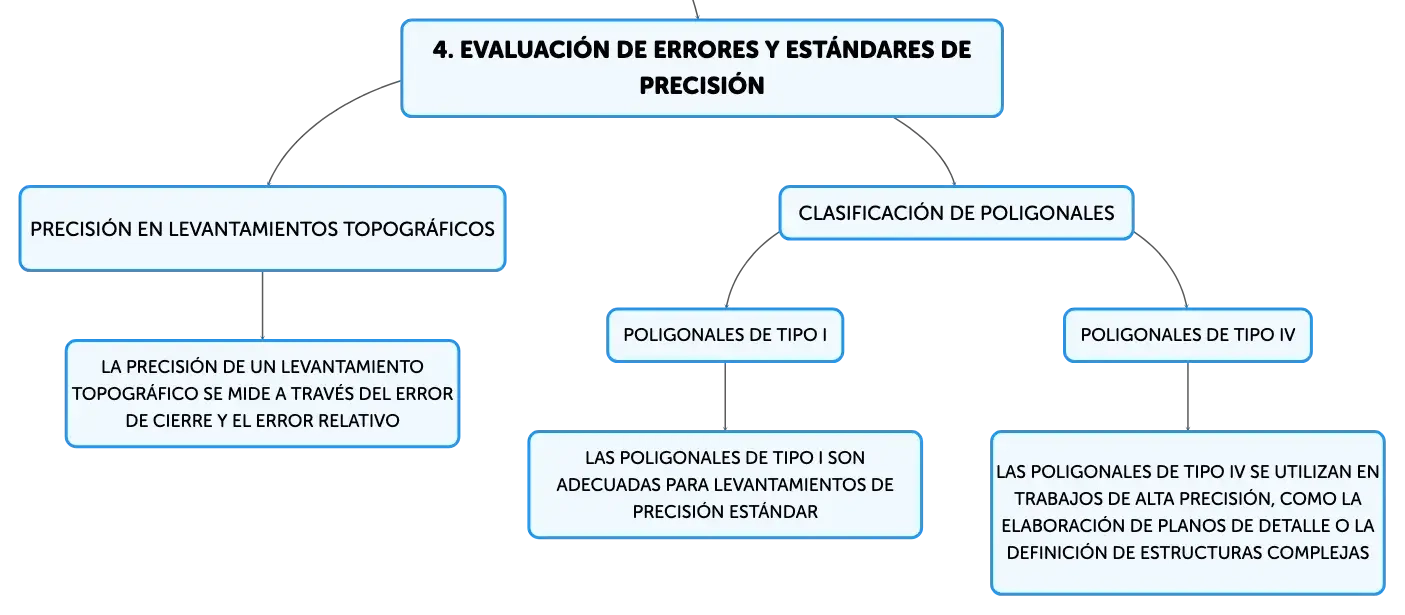

Evaluación de errores y estándares de precisión
Precisión en levantamientos topográficos
La precisión de un levantamiento topográfico se mide a través del error de cierre y el error relativo
Clasificación de poligonales
Poligonales de tipo I
Las poligonales de tipo I son adecuadas para levantamientos de precisión estándar
Poligonales de tipo IV
Las poligonales de tipo IV se utilizan en trabajos de alta precisión, como la elaboración de planos de detalle o la definición de estructuras complejas
Fundamentos de la Topografía y la Importancia de las Redes de Apoyo Planimétrico
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
Para efectuar levantamientos ______ en zonas amplias, es esencial crear una red de ______ planimétrico compuesta por puntos de referencia interconectados.
topográficos
apoyo
01
La selección de una red de apoyo se determina por factores como el tamaño del ______, las particularidades ______ del sitio, la exactitud necesaria, el ______ de medición y la experiencia del personal técnico.
área
topográficas
equipo
02
Poligonales abiertas vs cerradas
Abiertas para áreas lineales, cerradas para áreas con retorno al inicio o conexión con puntos conocidos.
