Fundamentos de la Electricidad y la Carga Eléctrica

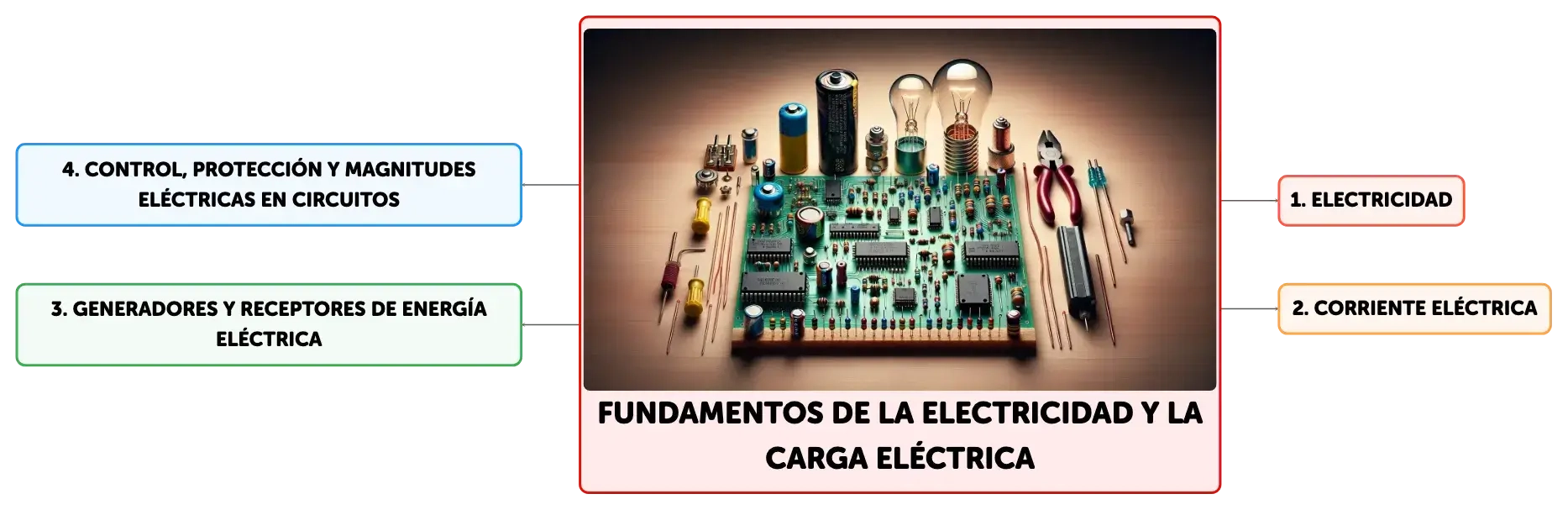

Concept Map
La electricidad, una energía manifestada por partículas cargadas, es esencial en nuestra vida diaria. Se transforma en luz, calor y movimiento mecánico, y se observa en fenómenos como los relámpagos. Los circuitos eléctricos, compuestos por generadores, receptores y dispositivos de control y protección, son cruciales para la distribución de la energía. La ley de Ohm y las configuraciones de circuitos en serie y paralelo determinan la corriente y la resistencia. Los LEDs representan una tecnología eficiente para un consumo energético responsable.
Summary
Outline
Fundamentos de la Electricidad y la Carga Eléctrica
La electricidad es una forma de energía que se manifiesta mediante el movimiento de partículas cargadas, principalmente electrones y protones. Esta energía puede convertirse en otras formas, como luz, calor y movimiento mecánico, y es observable en fenómenos naturales como los relámpagos. La carga eléctrica es una propiedad fundamental de las partículas subatómicas, siendo positiva en los protones y negativa en los electrones. Los objetos pueden adquirir carga eléctrica por varios métodos, como la fricción, que explica cómo un globo frotado contra el cabello se carga negativamente, mientras que el cabello se carga positivamente debido a la transferencia de electrones.Corriente, Circuitos y Componentes Eléctricos
La corriente eléctrica, cuya unidad de medida es el amperio, representa el flujo ordenado de cargas eléctricas a través de un material conductor. Puede ser de dos tipos: continua, donde el flujo de carga es constante en una dirección, o alterna, donde cambia de dirección periódicamente. Un circuito eléctrico es un conjunto de elementos eléctricos conectados que permiten el paso de la corriente, incluyendo una fuente de energía, como una batería o generador, dispositivos de control y protección, y receptores de energía como lámparas o motores. Los componentes de un circuito se representan mediante símbolos estandarizados en esquemas eléctricos, lo que facilita su análisis y diseño.Generadores y Receptores de Energía Eléctrica
Los generadores de energía eléctrica convierten diversas formas de energía, como la mecánica, química o solar, en energía eléctrica. Un ejemplo común es la central hidroeléctrica, donde la energía cinética del agua se transforma en electricidad mediante turbinas y generadores. Los receptores, en contraste, son dispositivos que utilizan la energía eléctrica para realizar trabajo, como los motores eléctricos que la convierten en energía mecánica. Estos componentes son esenciales en la cadena de suministro de electricidad, permitiendo su generación, distribución y uso eficiente en una variedad de aplicaciones.Control, Protección y Magnitudes Eléctricas en Circuitos
Los circuitos eléctricos incluyen dispositivos de control, como interruptores y relés, que permiten la manipulación del flujo de corriente, y dispositivos de protección, como fusibles y disyuntores, que protegen contra daños por sobrecorriente o cortocircuitos. Las magnitudes eléctricas fundamentales son el voltaje (diferencia de potencial), la corriente (flujo de carga) y la resistencia (oposición al flujo de carga), y se relacionan entre sí mediante la ley de Ohm. Esta ley, que establece que la corriente es directamente proporcional al voltaje e inversamente proporcional a la resistencia, es crucial para el análisis y diseño de circuitos eléctricos.Energía Eléctrica, Potencia y Ley de Ohm
La energía eléctrica se define como el trabajo realizado por una corriente eléctrica y se calcula como el producto del voltaje, la corriente y el tiempo. La potencia eléctrica, medida en vatios, es la tasa a la que se consume o genera energía eléctrica y se calcula como el producto del voltaje y la corriente. La ley de Ohm es una herramienta esencial para entender cómo se relacionan estas magnitudes y para calcular la distribución de la corriente en un circuito eléctrico, permitiendo así optimizar el diseño y funcionamiento de los sistemas eléctricos.Circuitos en Serie y Paralelo y Efectos de la Corriente
Los circuitos eléctricos pueden configurarse en serie o en paralelo, lo que influye en la resistencia total y la distribución del voltaje a través de los componentes. En un circuito en serie, la corriente es la misma a través de cada componente y la resistencia total es la suma de las resistencias individuales. En un circuito en paralelo, el voltaje es el mismo en cada rama y la resistencia total es menor que la menor de las resistencias individuales. La corriente eléctrica puede tener varios efectos, como la generación de calor (efecto Joule), la emisión de luz en lámparas incandescentes y la inducción de movimiento en motores eléctricos.Uso Racional de la Electricidad y Aplicación de LEDs
El uso racional de la electricidad se refiere a la utilización eficiente y consciente de este recurso, lo que incluye prácticas como apagar luces cuando no se necesitan y emplear dispositivos de bajo consumo energético. Los diodos emisores de luz (LEDs) son ejemplos de tecnología eficiente que convierte la electricidad en luz con mínima pérdida de energía. Para su correcto funcionamiento, los LEDs requieren resistencias que limiten la corriente y protejan el diodo de daños por sobrecorriente. La comprensión de estos principios es vital para promover un consumo energético responsable y para la adopción de tecnologías sostenibles.
Show More

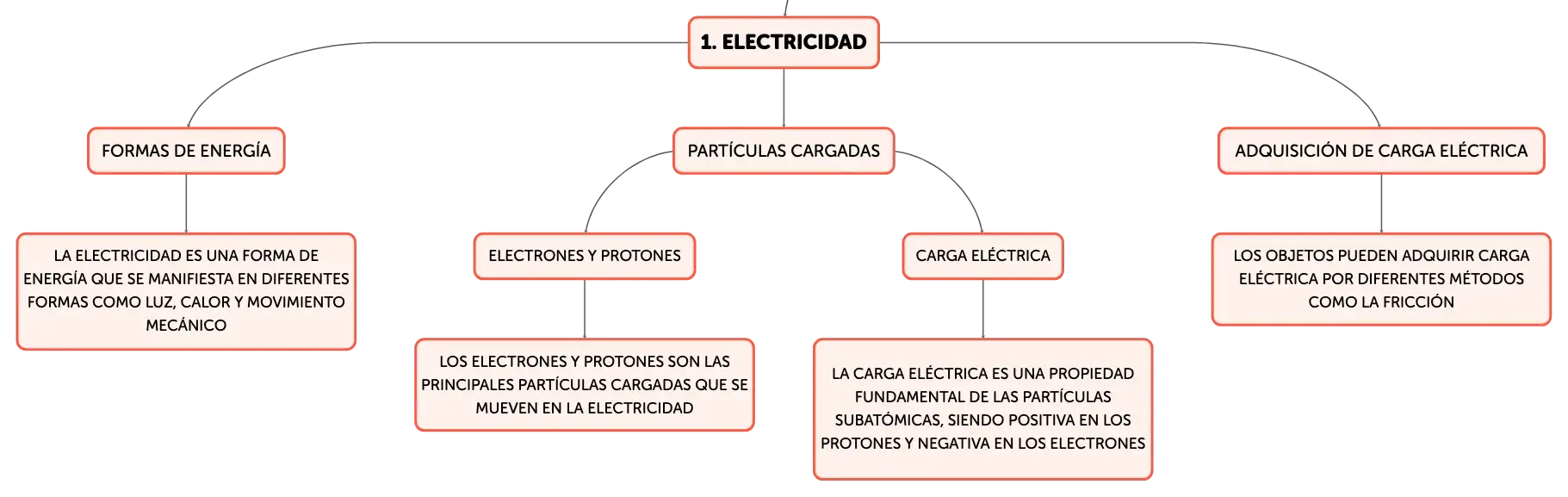

Electricidad
Formas de energía
La electricidad es una forma de energía que se manifiesta en diferentes formas como luz, calor y movimiento mecánico
Partículas cargadas
Electrones y protones
Los electrones y protones son las principales partículas cargadas que se mueven en la electricidad
Carga eléctrica
La carga eléctrica es una propiedad fundamental de las partículas subatómicas, siendo positiva en los protones y negativa en los electrones
Adquisición de carga eléctrica
Los objetos pueden adquirir carga eléctrica por diferentes métodos como la fricción

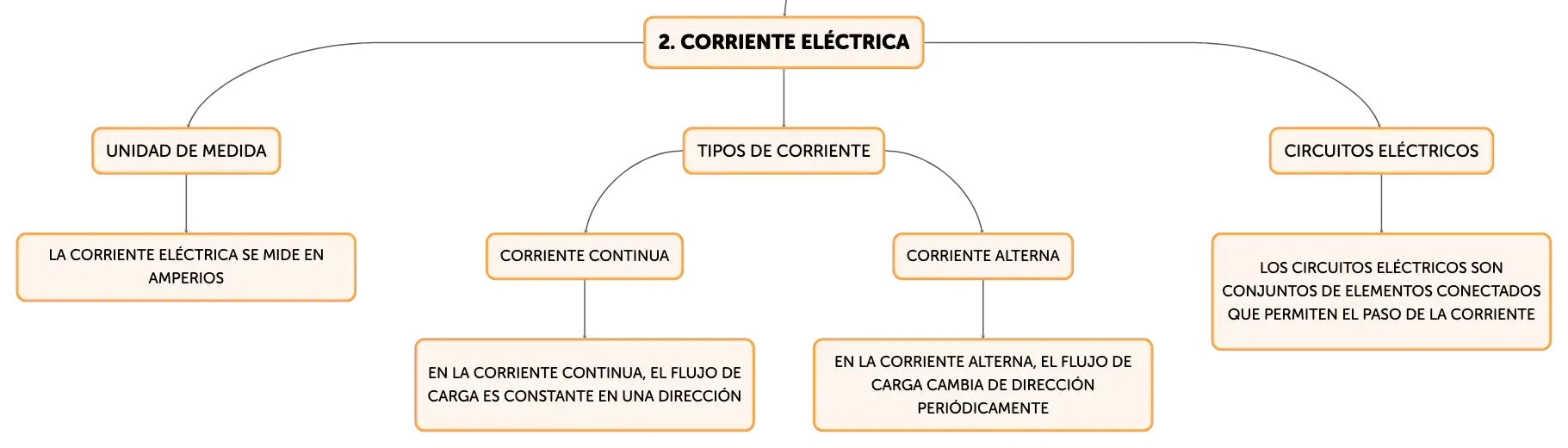

Corriente eléctrica
Unidad de medida
La corriente eléctrica se mide en amperios
Tipos de corriente
Corriente continua
En la corriente continua, el flujo de carga es constante en una dirección
Corriente alterna
En la corriente alterna, el flujo de carga cambia de dirección periódicamente
Circuitos eléctricos
Los circuitos eléctricos son conjuntos de elementos conectados que permiten el paso de la corriente

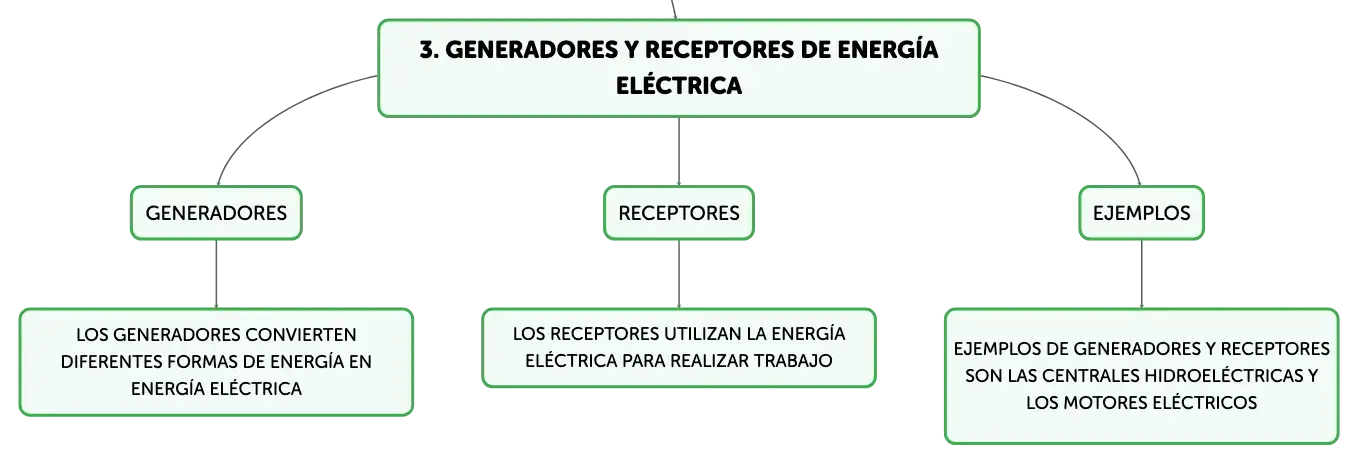

Generadores y receptores de energía eléctrica
Generadores
Los generadores convierten diferentes formas de energía en energía eléctrica
Receptores
Los receptores utilizan la energía eléctrica para realizar trabajo
Ejemplos
Ejemplos de generadores y receptores son las centrales hidroeléctricas y los motores eléctricos

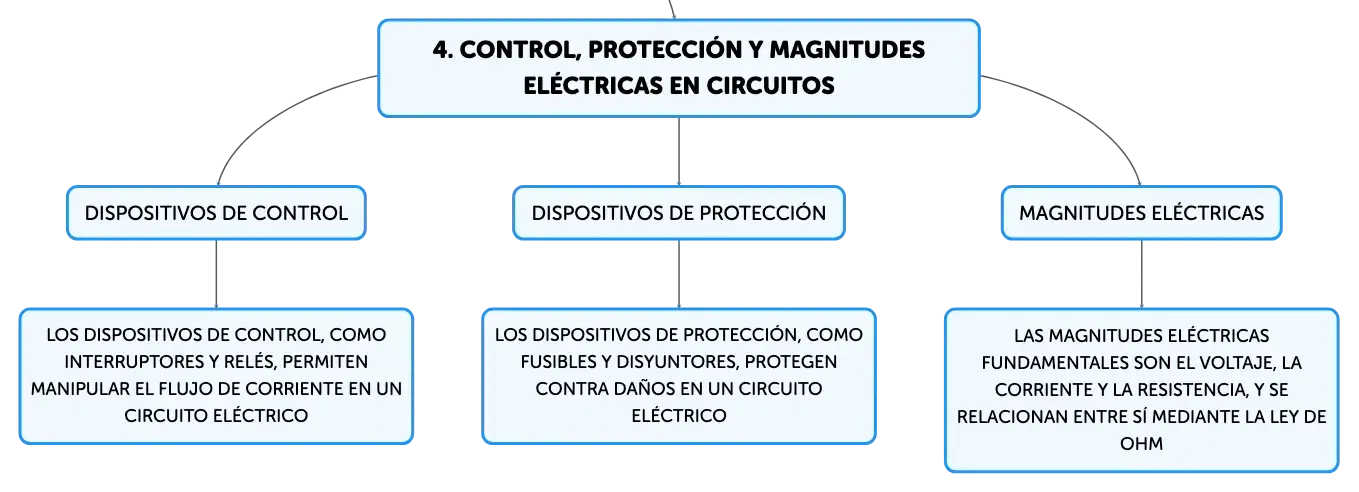

Control, protección y magnitudes eléctricas en circuitos
Dispositivos de control
Los dispositivos de control, como interruptores y relés, permiten manipular el flujo de corriente en un circuito eléctrico
Dispositivos de protección
Los dispositivos de protección, como fusibles y disyuntores, protegen contra daños en un circuito eléctrico
Magnitudes eléctricas
Las magnitudes eléctricas fundamentales son el voltaje, la corriente y la resistencia, y se relacionan entre sí mediante la ley de Ohm
Fundamentos de la Electricidad y la Carga Eléctrica
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
La ______ es una forma de energía que se manifiesta a través del movimiento de partículas cargadas.
electricidad
01
Los ______ tienen carga positiva, mientras que los ______ tienen carga negativa.
protones
electrones
02
La energía eléctrica puede transformarse en luz, ______ y movimiento ______.
calor
mecánico
