Logo
Logo
Iniciar sesiónRegístrate
Logo

Herramientas

Mapas Conceptuales IAMapas Mentales IAResúmenes IAFlashcards IAQuizzes IA

Recursos

BlogTemplates

Info

PreciosPreguntas FrecuentesEquipo

info@algoreducation.com

Corso Castelfidardo 30A, Torino (TO), Italy

Algor Lab S.r.l. - Startup Innovativa - P.IVA IT12537010014

Política de privacidadPolítica de cookiesTérminos y condiciones

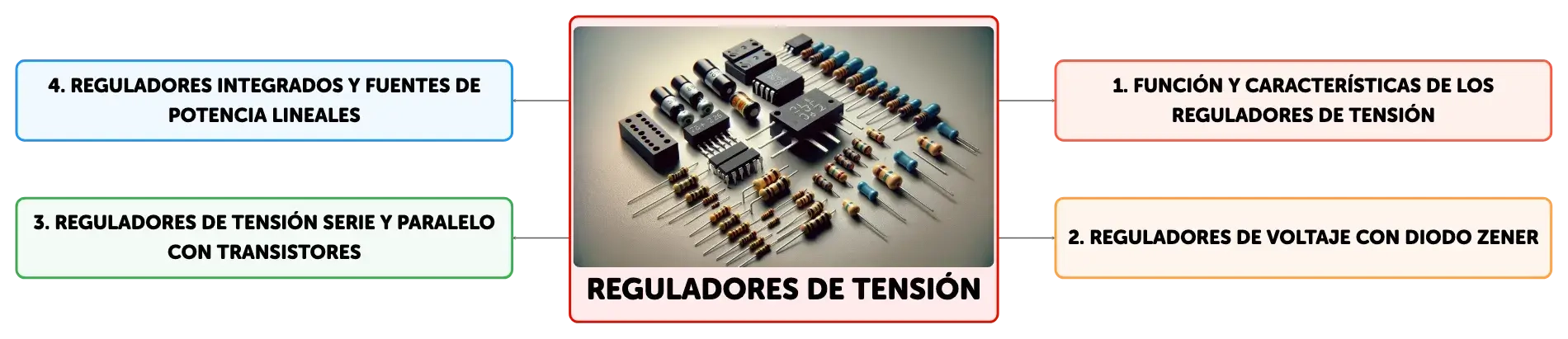

Reguladores de Tensión

Los reguladores de tensión son esenciales para mantener un voltaje constante en dispositivos electrónicos. Incluyen reguladores con diodo Zener, que ofrecen una solución de bajo costo y protección contra sobretensiones, y reguladores lineales con transistores, que proporcionan una regulación más precisa. Estos componentes son vitales para la estabilidad de los circuitos y vienen en varias formas, como integrados y fuentes de potencia lineales, adaptándose a diferentes necesidades y condiciones de operación.

Ver más
Abrir mapa en el editor

1

5

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Variaciones de voltaje de entrada

Haz clic para comprobar la respuesta

Los reguladores ajustan automáticamente el voltaje de salida ante cambios en el voltaje de entrada para mantenerlo constante.

2

Influencia de la carga y condiciones ambientales

Haz clic para comprobar la respuesta

Los reguladores compensan las variaciones debidas a cambios en la carga y el entorno para estabilizar el voltaje de salida.

3

Protección contra sobrecarga y cortocircuitos

Haz clic para comprobar la respuesta

Los reguladores incluyen mecanismos de seguridad para limitar la corriente y evitar daños por exceso de carga o cortocircuitos.

4

Los reguladores basados en el diodo ______ son una opción económica para mantener un voltaje constante.

Haz clic para comprobar la respuesta

Zener

5

Una ______ en serie con el diodo Zener limita la corriente y ayuda a protegerlo.

Haz clic para comprobar la respuesta

resistencia

6

Estos reguladores de voltaje también sirven como protectores contra ______ de tensión.

Haz clic para comprobar la respuesta

picos

7

La precisión de los reguladores de voltaje basados en diodo Zener es ______ y varía con la temperatura.

Haz clic para comprobar la respuesta

moderada

8

La eficiencia energética de estos reguladores es limitada debido a la ______ de calor durante su operación.

Haz clic para comprobar la respuesta

disipación

9

Simplicidad de diseño de reguladores Zener

Haz clic para comprobar la respuesta

Fáciles de implementar, pocos componentes, bajo coste.

10

Baja impedancia de salida en Zener

Haz clic para comprobar la respuesta

Ventajoso para adaptación rápida a cambios de carga.

11

Disipación de calor en diodos Zener

Haz clic para comprobar la respuesta

Más elevada comparada con reguladores avanzados, puede requerir disipadores de calor adicionales.

12

Los reguladores de tensión lineales pueden ser de tipo ______ o ______, utilizando transistores para controlar la corriente.

Haz clic para comprobar la respuesta

serie paralelo

13

En los reguladores de tipo ______, el transistor se coloca en serie con la carga y funciona como una resistencia que se ajusta.

Haz clic para comprobar la respuesta

serie

14

Por otro lado, los reguladores de tipo ______ se instalan en paralelo y desvían corriente adicional para mantener la tensión constante.

Haz clic para comprobar la respuesta

paralelo

15

Para filtrar el ruido y las oscilaciones en el voltaje de entrada, se añaden componentes como ______ a los reguladores.

Haz clic para comprobar la respuesta

condensadores

16

Funciones de los reguladores de tensión integrados

Haz clic para comprobar la respuesta

Proporcionan voltajes de salida fijos/ajustables y protección contra sobrecargas, manteniendo estabilidad ante variaciones de carga y alimentación.

17

Información en hojas de datos de reguladores

Haz clic para comprobar la respuesta

Incluyen rango de tensión de entrada para regulación efectiva y respuesta ante cambios en corriente de carga y tensión de entrada.

18

Uso de reguladores en fuentes de alimentación lineales

Haz clic para comprobar la respuesta

Suministran salida de voltaje/corriente constante, ajustan tensión de salida para compensar fluctuaciones en la entrada.

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

Proceso Integral en la Creación de Artefactos Tecnológicos

Ver documento

Tecnología

Procesos de Soldadura

Ver documento

Tecnología

El Diseño como Creador de Cultura y Comunicador de Ideales

Ver documento

Tecnología

Fundamentos de las Instalaciones de Gas

Ver documento

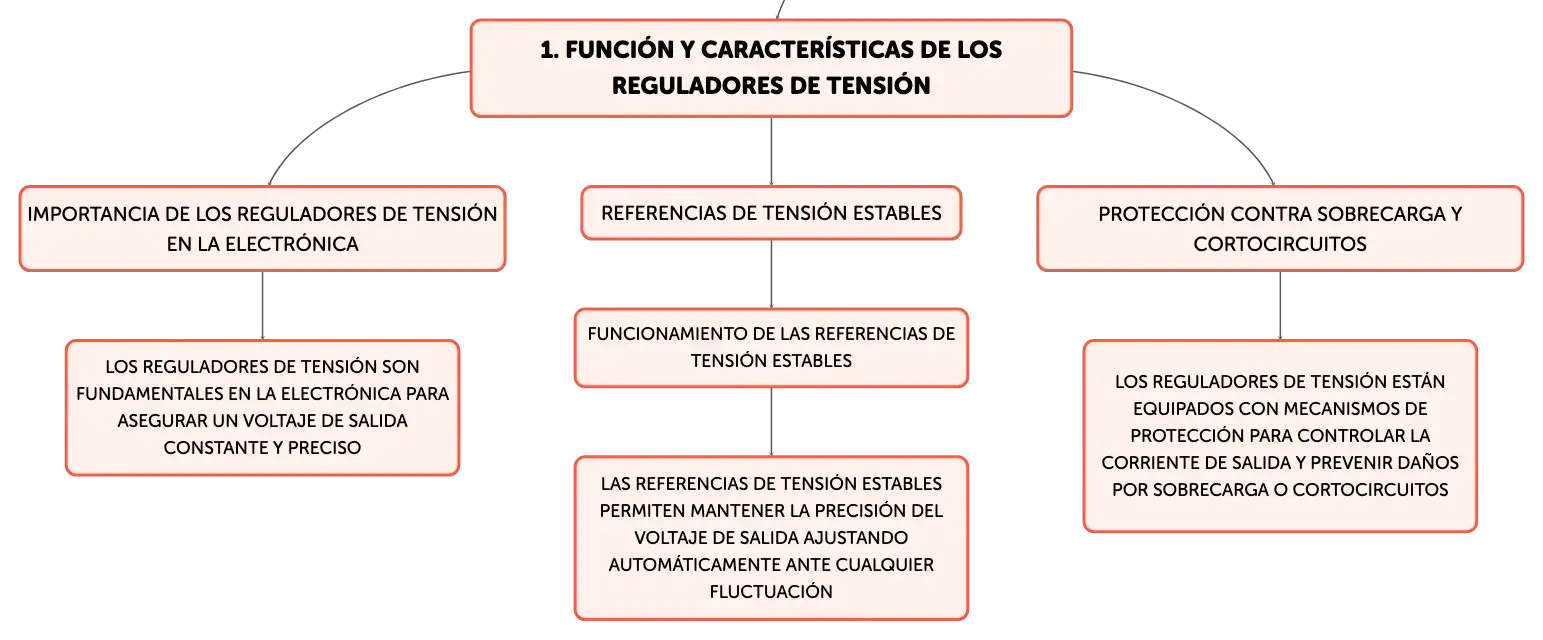

Función y Características de los Reguladores de Tensión

Los reguladores de tensión son dispositivos fundamentales en la electrónica que aseguran un voltaje de salida constante y preciso para los circuitos, a pesar de las variaciones en el voltaje de entrada, la carga o las condiciones ambientales. Estos componentes utilizan referencias de tensión estables para mantener la precisión del voltaje de salida, ajustando automáticamente ante cualquier fluctuación. Es crucial que los reguladores mantengan un voltaje de salida libre de ruido eléctrico (ripple mínimo) y estén dotados de mecanismos de protección para controlar la corriente de salida y prevenir daños por sobrecarga o cortocircuitos.

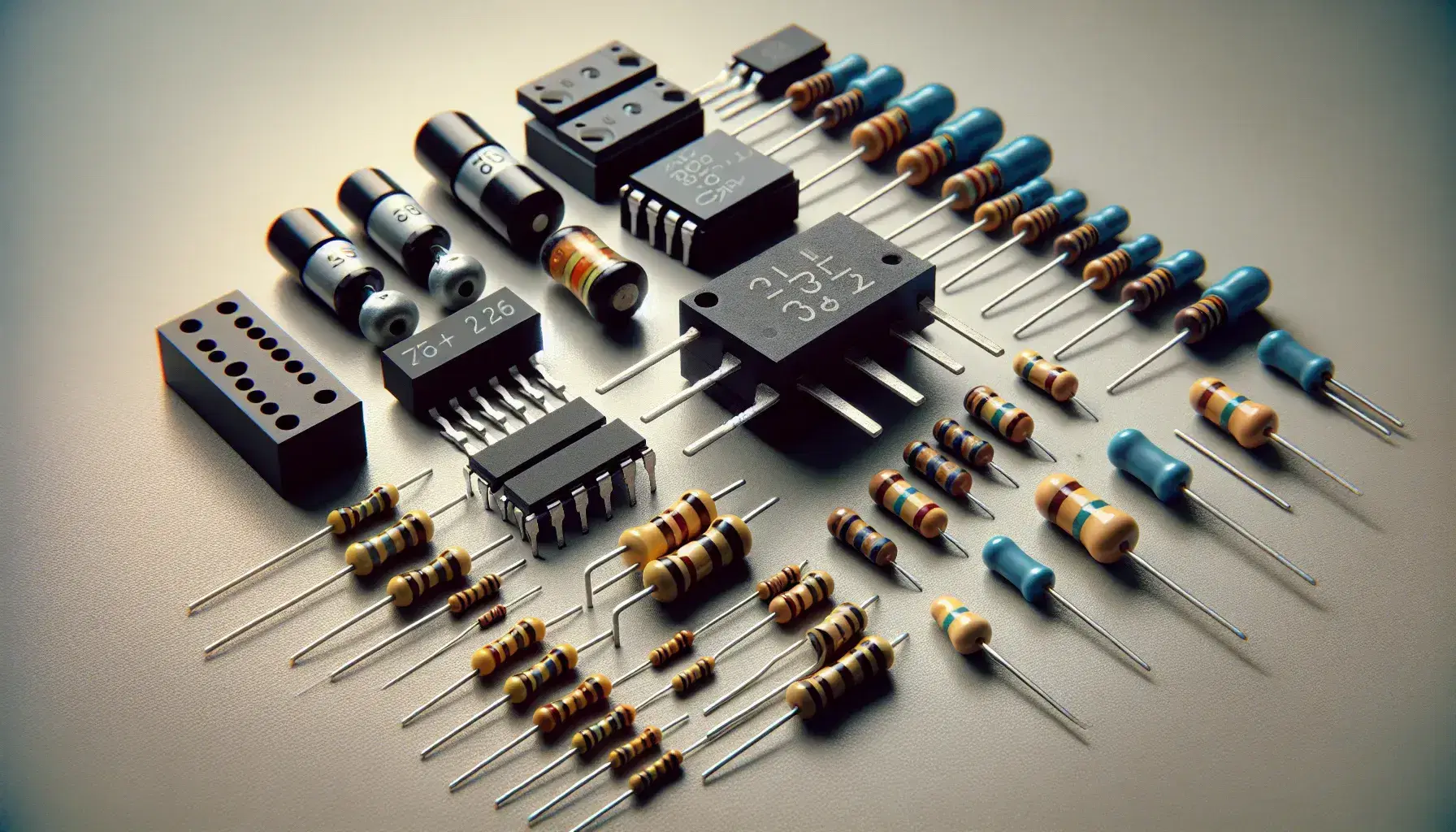

Componentes electrónicos con diodo Zener, transistor, regulador de voltaje y varios capacitores y resistores sobre superficie clara.

Reguladores de Voltaje con Diodo Zener

Los reguladores de voltaje basados en el diodo Zener son una solución simple y de bajo costo para mantener un voltaje estable. Funcionan aprovechando la característica de ruptura inversa del diodo Zener, que se conecta en paralelo con la carga y se polariza inversamente para establecer un voltaje de referencia constante. Una resistencia en serie limita la corriente y protege el diodo. Estos reguladores también actúan como protectores contra picos de tensión, desviando el exceso de corriente para salvaguardar otros componentes. Sin embargo, su precisión es moderada y son susceptibles a cambios de temperatura, lo que puede influir en la tensión de salida. Además, su eficiencia energética es reducida debido a la disipación de calor inherente a su funcionamiento.

Ventajas y Desventajas de los Reguladores de Voltaje con Diodo Zener

Los reguladores con diodo Zener son apreciados por su simplicidad de diseño, coste reducido y su habilidad para ofrecer una regulación de voltaje efectiva y protección contra sobretensiones. Presentan una baja impedancia de salida, lo cual es ventajoso para aplicaciones que demandan una rápida adaptación a cambios en la carga. No obstante, tienen limitaciones como la precisión restringida, debido a la variabilidad en el voltaje de ruptura del diodo Zener, sensibilidad a la temperatura, restricciones en la capacidad de corriente que pueden manejar y una disipación de calor más elevada en comparación con otros reguladores más avanzados.

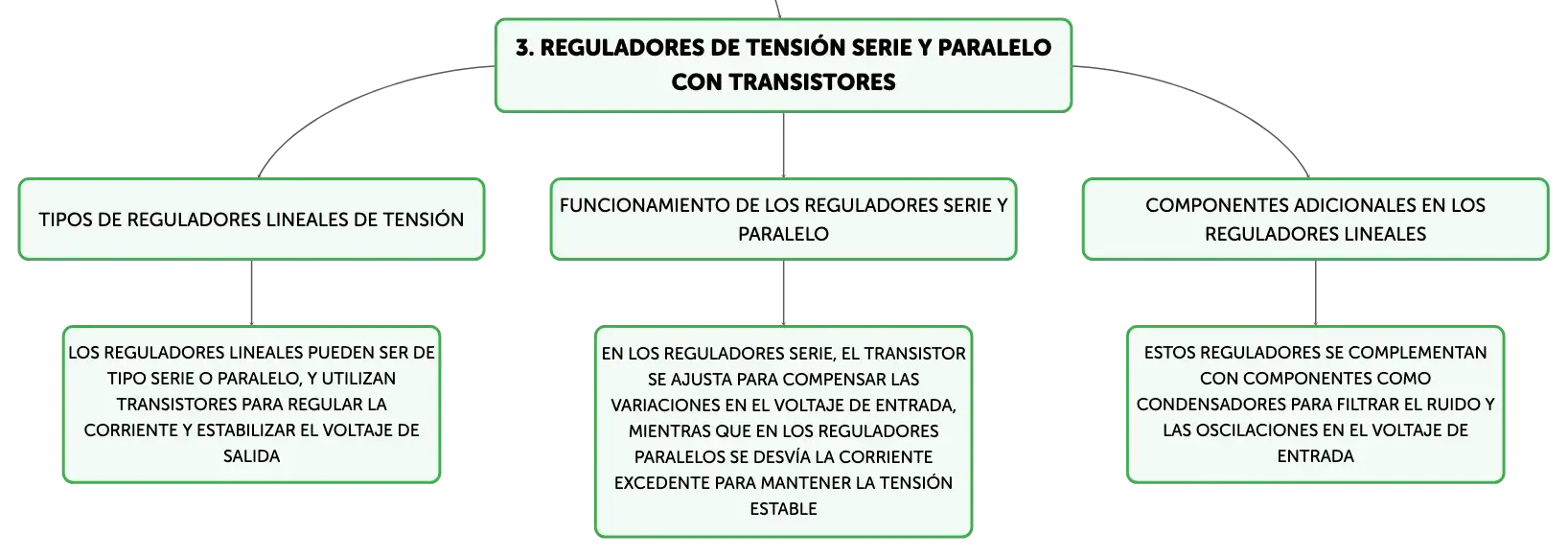

Reguladores de Tensión Serie y Paralelo con Transistores

Los reguladores lineales de tensión pueden ser de tipo serie o paralelo, y emplean transistores para regular la corriente y estabilizar el voltaje de salida. En los reguladores serie, el transistor se sitúa en serie con la carga y actúa como una resistencia variable que se ajusta para compensar las variaciones en el voltaje de entrada. En contraste, los reguladores paralelos se conectan en paralelo con la carga y desvían la corriente excedente para mantener la tensión estable. Ambos tipos se valen de un elemento de referencia de tensión, un amplificador de error y un transistor para regular la corriente y así estabilizar el voltaje de salida. Estos reguladores se complementan con componentes adicionales como condensadores para filtrar el ruido y las oscilaciones en el voltaje de entrada.

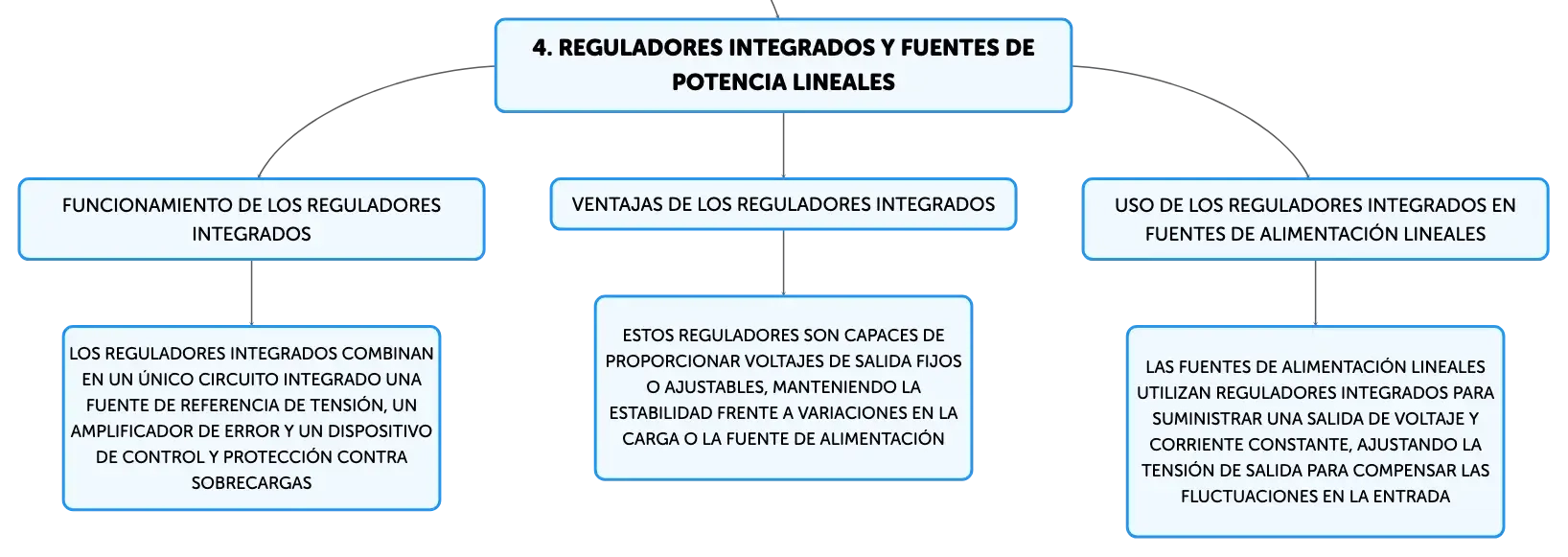

Reguladores Integrados y Fuentes de Potencia Lineales

Los reguladores de tensión integrados combinan en un único circuito integrado una fuente de referencia de tensión, un amplificador de error, un dispositivo de control y protección contra sobrecargas. Estos reguladores son capaces de proporcionar voltajes de salida fijos positivos, negativos o ajustables, manteniendo la estabilidad frente a variaciones en la carga o la fuente de alimentación. Las hojas de datos del fabricante ofrecen información detallada sobre el rango de tensión de entrada necesario para una regulación efectiva y la respuesta del regulador ante cambios en la corriente de carga y la tensión de entrada. Las fuentes de alimentación lineales emplean estos reguladores para suministrar una salida de voltaje y corriente constante, ajustando la tensión de salida para compensar las fluctuaciones en la entrada.
