Principios Básicos de la Microscopía Óptica

Concept Map

La microscopía óptica es esencial para examinar objetos minúsculos, utilizando luz visible y lentes para ampliar imágenes. Compuesta por sistemas mecánico, óptico e iluminación, incluye objetivos y oculares que determinan el aumento y la resolución. La apertura numérica es clave para una resolución óptima, y las correcciones de los objetivos mejoran la calidad de la imagen.

Summary

Outline

Want to create maps from your material?

Enter text, upload a photo, or audio to Algor. In a few seconds, Algorino will transform it into a conceptual map, summary, and much more!

Learn with Algor Education flashcards

Click on each card to learn more about the topic

Componentes básicos del microscopio óptico

Sistema de lentes mínimo: dos lentes. Compuesto por lente objetiva y ocular.

Visualización en microscopía óptica

Imagen ampliada observada directamente por el usuario.

Aplicaciones de la microscopía óptica

Análisis de especímenes biológicos y materiales.

Q&A

Here's a list of frequently asked questions on this topic

Similar Contents

Explore other maps on similar topics

Vista microscópica de tejido epitelial humano con células poligonales y núcleos oscuros, tinción histológica en tonos rosas y azules.

Características Fundamentales del Tejido Epitelial

Mariposa con alas azules posada en flor amarilla, roedor marrón erguido en pasto verde y libélula volando en cielo despejado de fondo.

Características de los Seres Vivos

Esqueleto humano completo montado en soporte metálico con ruedas, mostrando todas las articulaciones y huesos en posición frontal sobre fondo claro.

Estructura y Composición del Sistema Esquelético Humano

Can't find what you were looking for?

Search for a topic by entering a phrase or keyword

El Sistema Óptico: Objetivos y Oculares

El sistema óptico de un microscopio se compone de dos tipos de lentes: los objetivos y los oculares. Los objetivos, ubicados cerca de la muestra, captan la luz y proyectan una imagen real, invertida y aumentada. Estos vienen con especificaciones de aumento y corrección de aberraciones grabadas en su exterior y son intercambiables para variar el poder de amplificación. El ocular, actuando como una segunda lente de aumento, magnifica aún más la imagen proyectada por el objetivo y la corrige para la observación. La alineación precisa de ambos conjuntos de lentes en el mismo eje óptico es crucial para obtener una imagen clara y nítida.

Aumento y Resolución en la Microscopía Óptica

El aumento en la microscopía óptica se refiere a la capacidad del microscopio de hacer que una imagen aparezca más grande. El aumento total es el producto del aumento del objetivo y el del ocular. No obstante, un aumento excesivo puede comprometer la resolución, que es la habilidad de distinguir dos puntos cercanos como separados. La resolución está limitada por el límite de difracción, que depende de la longitud de onda de la luz utilizada y la apertura numérica del sistema óptico. Para mejorar la resolución, se puede emplear luz con una longitud de onda más corta o incrementar la apertura numérica.

Importancia de la Apertura Numérica en la Resolución

La apertura numérica (AN) de un sistema óptico es una medida que refleja la capacidad del sistema para captar luz desde diferentes ángulos. Una AN más alta significa una mejor resolución, ya que permite recolectar más información lumínica y, por ende, más detalles de la muestra. La AN se puede aumentar utilizando medios con índices de refracción más altos, como el aceite de inmersión, o ampliando el ángulo de semiapertura de los objetivos. Los objetivos de inmersión, que requieren un líquido entre ellos y la muestra, son particularmente efectivos para alcanzar una resolución superior.

Clasificación y Correcciones de los Objetivos

Los objetivos de microscopio se clasifican según el medio en el que operan (aire o inmersión) y las correcciones que realizan para optimizar la calidad de la imagen. Las aberraciones ópticas, como las esféricas y cromáticas, pueden afectar la fidelidad de la imagen, pero existen objetivos con correcciones específicas para contrarrestarlas. Los objetivos planacromáticos corrigen la curvatura de campo, mientras que los acromáticos y apocromáticos corrigen las aberraciones cromáticas. Los objetivos apocromáticos proporcionan la máxima corrección y son ideales para aplicaciones de alta precisión, como la microfotografía avanzada y la videomicroscopía.

Función y Características del Ocular

El ocular es el componente que el observador utiliza para ver la imagen ampliada en un microscopio óptico. Compuesto por un conjunto de lentes y un diafragma, el ocular aumenta la imagen proyectada por el objetivo y la convierte en una imagen virtual erguida que el usuario puede observar cómodamente. Los oculares pueden incluir características adicionales para mejorar la experiencia de observación, como copas oculares para bloquear la luz externa y ajustes para la distancia interpupilar y la corrección de dioptrías, permitiendo adaptar el microscopio a las necesidades visuales individuales de cada usuario.

Principios Básicos de la Microscopía Óptica

Concept Map

Summary

Outline

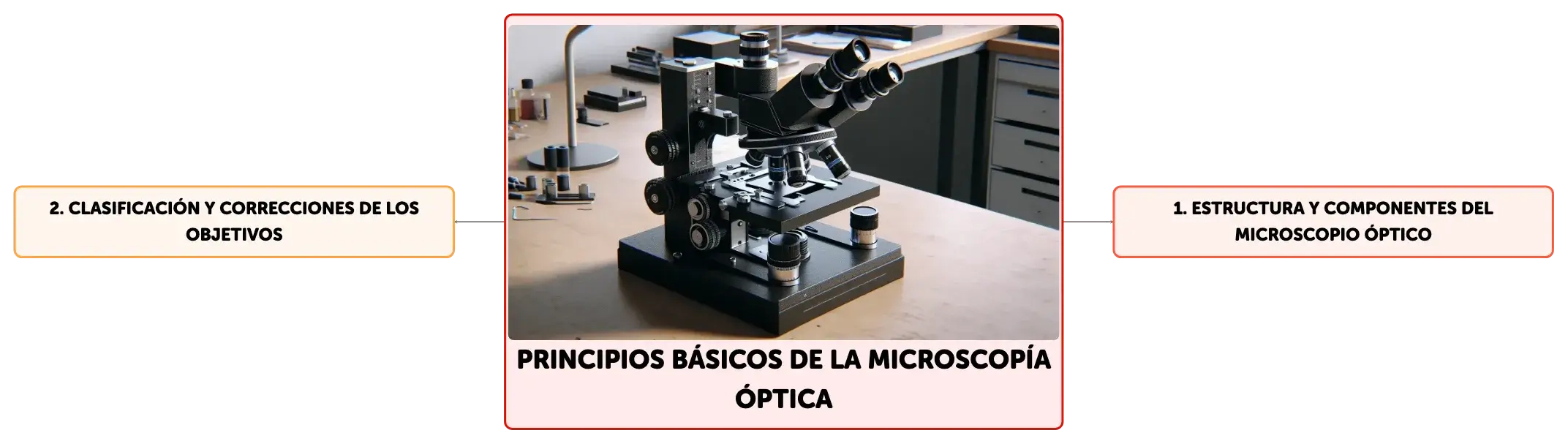

Principios Básicos de la Microscopía Óptica

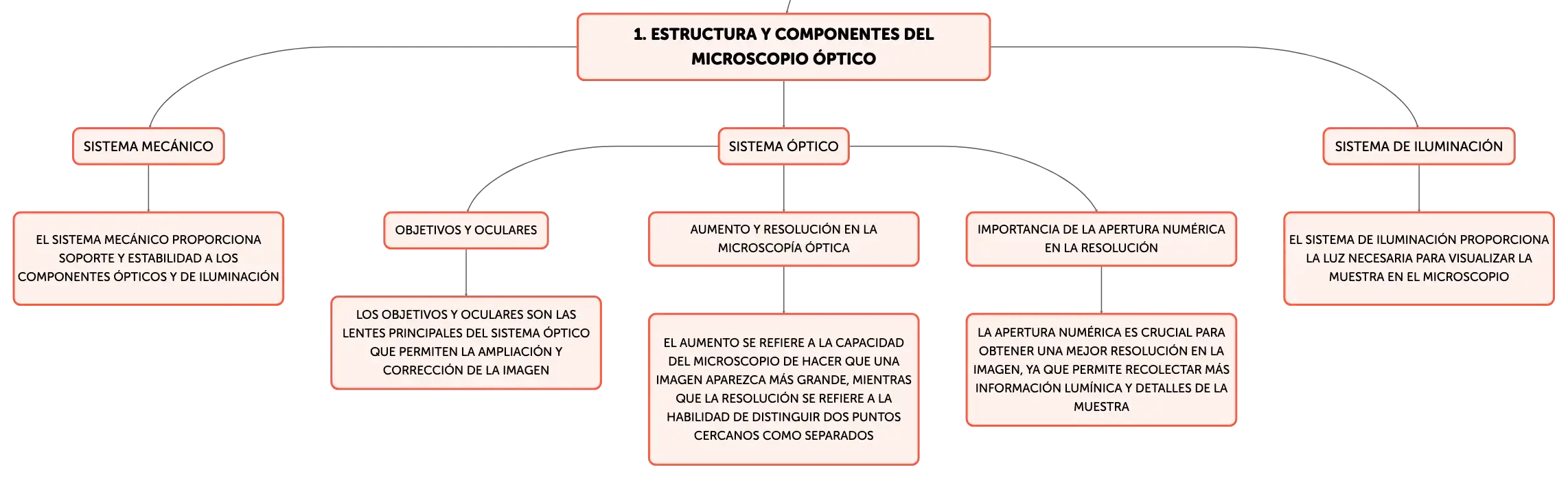

Estructura y Componentes del Microscopio Óptico

Sistema Mecánico

Sistema Óptico

Sistema de Iluminación

Clasificación y Correcciones de los Objetivos

Tipos de Objetivos

Correcciones de Aberraciones Ópticas

Función y Características del Ocular
