El Dibujo Técnico

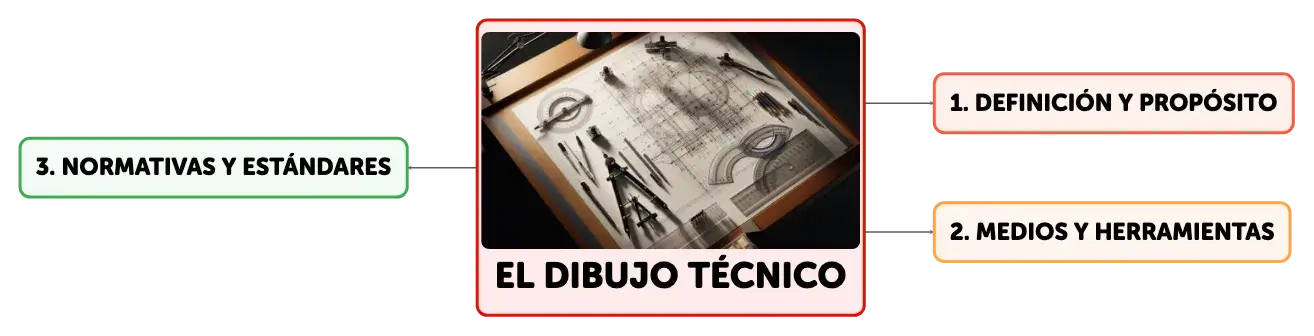

El dibujo técnico es esencial en ingeniería y arquitectura, proporcionando representaciones gráficas precisas para el diseño y construcción. Incluye ramas como el dibujo arquitectónico, mecánico y eléctrico, cada una con técnicas específicas. La tecnología ha avanzado su práctica con herramientas como AutoCAD, y las normativas internacionales como ISO y ASME aseguran su calidad y coherencia.

Ver más
Abrir mapa en el editor

1

4

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Representación gráfica en dibujo técnico

Haz clic para comprobar la respuesta

Uso de dibujos para visualizar objetos con precisión y detalle.

2

Etapas de desarrollo con dibujo técnico

Haz clic para comprobar la respuesta

Desde conceptualización hasta planos finales, guía la creación de proyectos.

3

Importancia de la claridad en planos

Haz clic para comprobar la respuesta

Evita malentendidos, asegura ejecución correcta de construcciones y diseños.

4

El ______ arquitectónico se enfoca en la representación de edificios y estructuras.

Haz clic para comprobar la respuesta

dibujo

5

El dibujo ______ se utiliza para representar componentes de máquinas.

Haz clic para comprobar la respuesta

mecánico

6

Para la planificación de ciudades se emplea el dibujo ______ y ______.

Haz clic para comprobar la respuesta

urbanístico topográfico

7

El dibujo de ______ sanitarias se encarga de detallar los sistemas de tuberías.

Haz clic para comprobar la respuesta

instalaciones

8

En la representación de formaciones de la tierra se utiliza el dibujo ______.

Haz clic para comprobar la respuesta

geológico

9

El dibujo ______ se especializa en esquematizar circuitos electrónicos.

Haz clic para comprobar la respuesta

electrónico

10

El dibujo de construcciones ______ se usa para representar estructuras hechas de acero y otros metales.

Haz clic para comprobar la respuesta

metálicas

11

El dibujo ______ se ocupa de los sistemas eléctricos.

Haz clic para comprobar la respuesta

eléctrico

12

Herramientas tradicionales de dibujo técnico

Haz clic para comprobar la respuesta

Uso de reglas T, escuadras, compases y rotuladores sobre papel o acetato.

13

Soportes tradicionales para dibujo técnico

Haz clic para comprobar la respuesta

Dibujo realizado en papel o acetato, empleando tablero de dibujo.

14

El ______ técnico sigue reglas internacionales para mantener la uniformidad en los planos.

Haz clic para comprobar la respuesta

dibujo

15

Las normativas incluyen estándares para formatos de ______, disposición y tipos de ______ y letras.

Haz clic para comprobar la respuesta

papel líneas

16

Se definen convenciones para vistas, ______, secciones y proyecciones ortográficas y pictóricas.

Haz clic para comprobar la respuesta

cortes

17

Las normas de ______ y dimensionamiento son vitales para la exactitud en las medidas.

Haz clic para comprobar la respuesta

tolerancias

18

Estas regulaciones aseguran la calidad y ______ de los dibujos técnicos.

Haz clic para comprobar la respuesta

exactitud

19

Importancia de la coherencia en dibujo técnico

Haz clic para comprobar la respuesta

Asegura interpretación uniforme y evita confusiones entre profesionales de diversas áreas.

20

Reducción de errores en ingeniería y construcción

Haz clic para comprobar la respuesta

Normativas internacionales minimizan fallos y malentendidos en proyectos.

21

Comunicación efectiva de planos

Haz clic para comprobar la respuesta

Cumplimiento de estándares garantiza transmisión clara de información técnica.

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

Características y Clasificación de los Materiales Metálicos en la Industria Aeronáutica

Ver documento

Tecnología

Normas ISO 14000

Ver documento

Tecnología

Procesos de Manufactura

Ver documento

Tecnología

El Potencial del Hidrógeno Verde en la Aviación Sostenible

Ver documento

Definición y Propósito del Dibujo Técnico

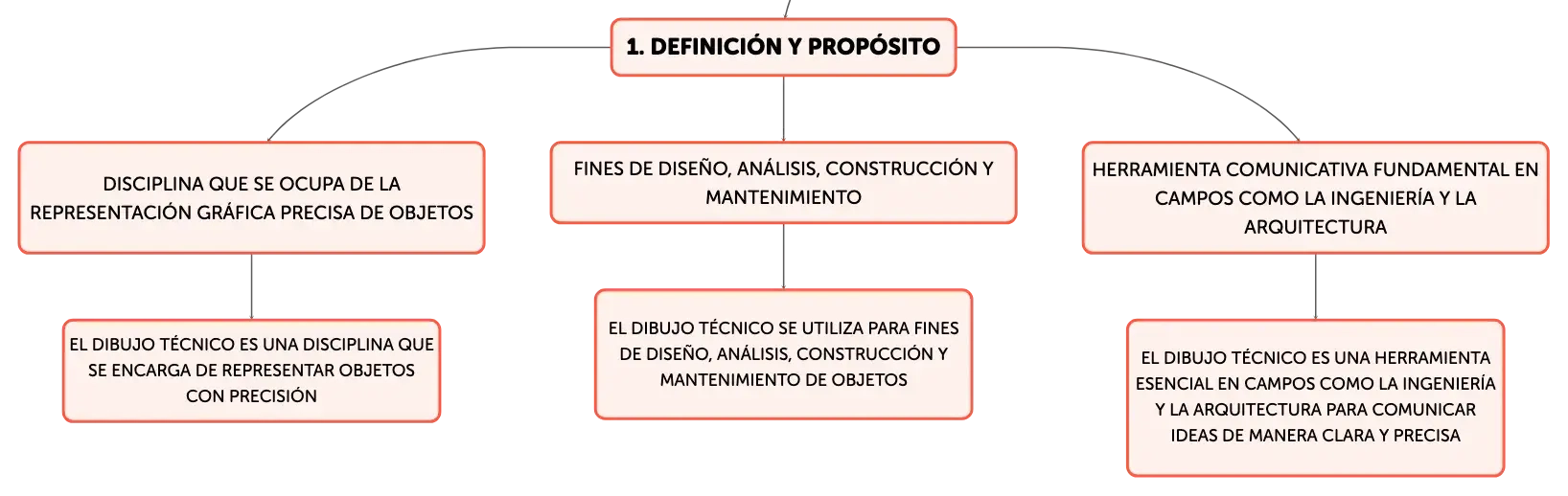

El dibujo técnico es una disciplina que se ocupa de la representación gráfica precisa de objetos para fines de diseño, análisis, construcción y mantenimiento. Es una herramienta comunicativa fundamental en campos como la ingeniería y la arquitectura, donde la exactitud y claridad de los planos son imprescindibles para la correcta ejecución de proyectos. Este tipo de dibujo acompaña el proceso de desarrollo de un proyecto desde su conceptualización hasta la entrega de planos finales, asegurando que las ideas sean visualizadas y entendidas de manera inequívoca.
Mesa de trabajo iluminada con herramientas de dibujo técnico, papel con diseño en proceso, compás, escuadras, transportador, T-square y lápices.

Clasificación y Aplicaciones del Dibujo Técnico

El dibujo técnico se clasifica según su aplicación en distintas ramas de la ingeniería y la construcción. El dibujo arquitectónico se centra en la representación de edificaciones, el dibujo mecánico en componentes de maquinaria, y el dibujo eléctrico en sistemas eléctricos. El dibujo geológico ilustra formaciones terrestres, mientras que el dibujo urbanístico y topográfico son esenciales para la planificación urbana y la descripción del terreno. El dibujo de instalaciones sanitarias detalla sistemas de plomería y el dibujo electrónico se utiliza para esquematizar circuitos. El dibujo de construcciones metálicas representa estructuras de acero y otros metales, cada uno con sus propias técnicas y convenciones.

Medios y Herramientas del Dibujo Técnico

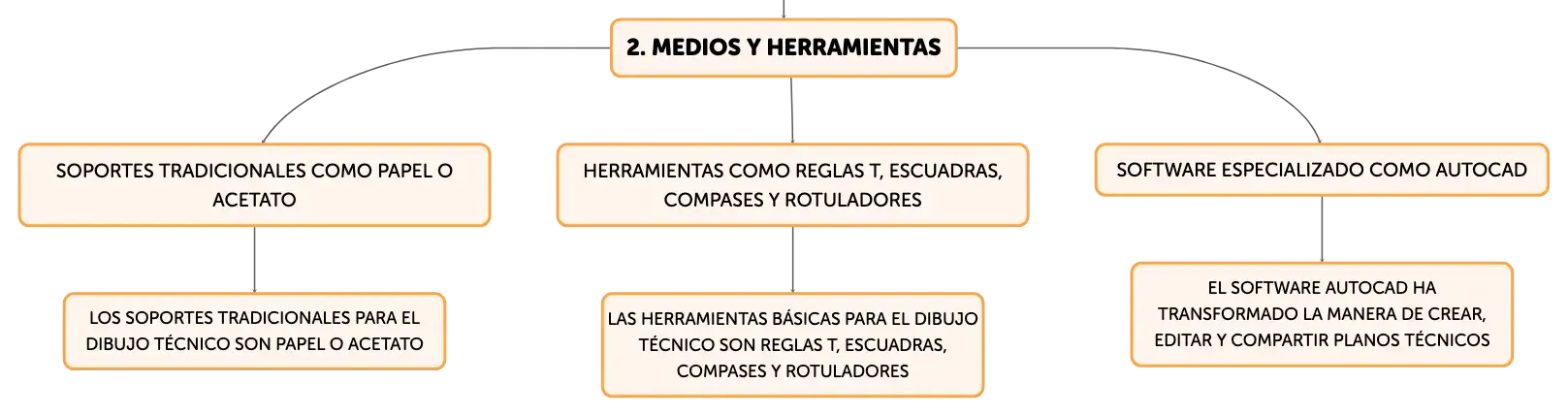

Tradicionalmente, el dibujo técnico se realiza en soportes como papel o acetato, utilizando un tablero de dibujo y herramientas como reglas T, escuadras, compases y rotuladores. La evolución tecnológica ha introducido el uso de software especializado como AutoCAD, que ha transformado la manera de crear, editar y compartir planos técnicos, incrementando la precisión y eficiencia del proceso de dibujo.

Normativas y Estándares en el Dibujo Técnico

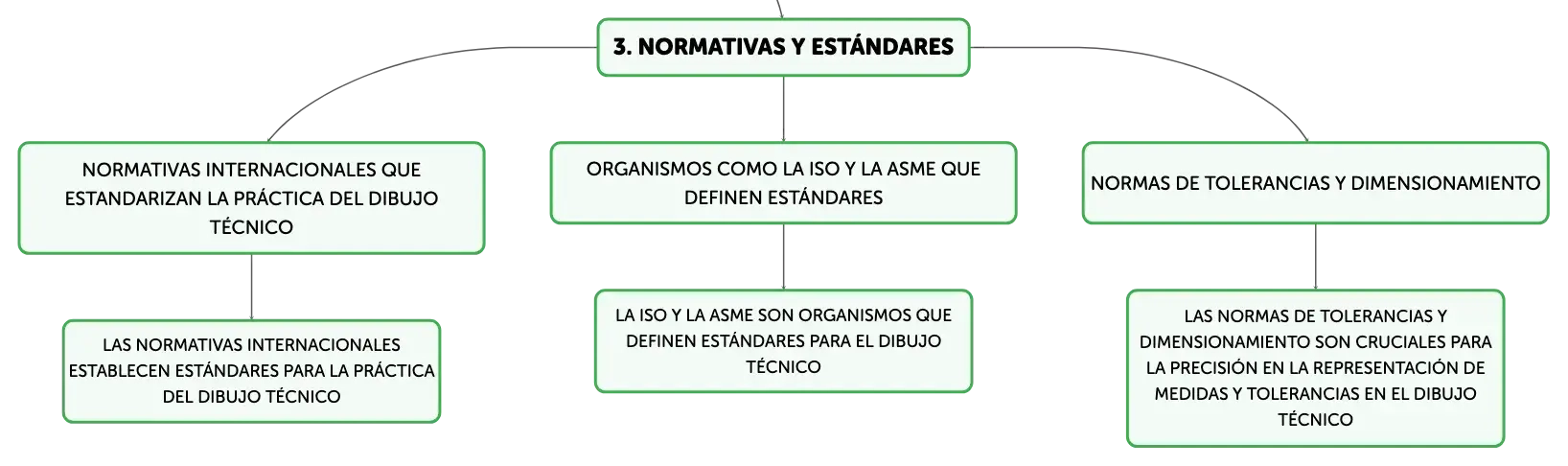

El dibujo técnico se rige por normativas internacionales que estandarizan su práctica para garantizar la uniformidad y comprensión de los planos. Organismos como la ISO y la ASME definen estándares para formatos de papel, disposición de elementos, y tipos de líneas y letras. Estas normas también establecen las convenciones para vistas, cortes, secciones, y la correcta proyección de vistas ortográficas y pictóricas. Las normas de tolerancias y dimensionamiento son cruciales para la precisión en la representación de medidas y tolerancias, asegurando la calidad y exactitud de los dibujos técnicos.

Relevancia de las Normativas para la Calidad del Dibujo Técnico

La adherencia a normativas internacionales es esencial para la calidad y coherencia del dibujo técnico. Estas normas aseguran que los planos sean interpretados de manera consistente y sin ambigüedades por profesionales de distintas disciplinas y regiones, reduciendo la posibilidad de errores y malentendidos. Cumplir con estas directrices es fundamental para el éxito de proyectos de ingeniería y construcción, ya que garantiza que los planos cumplan con los estándares de la industria y sean comunicados efectivamente.
