Funcionamiento y Aplicaciones de los Motores Eléctricos en la Industria

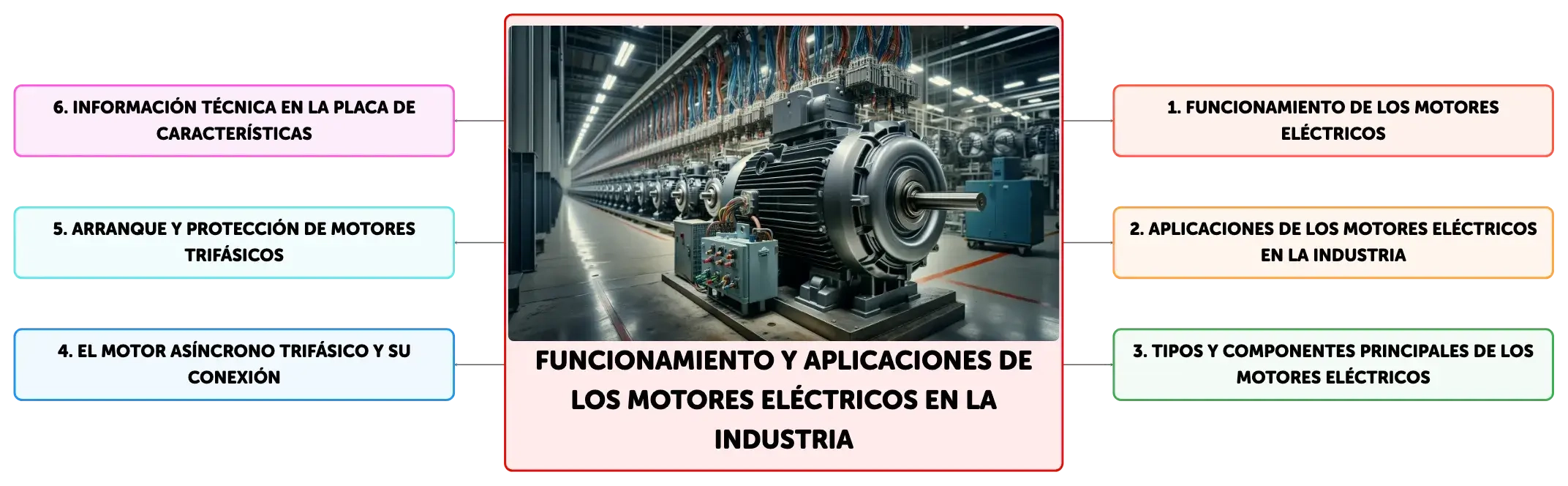

Mapa conceptual
Los motores eléctricos son esenciales en la industria para convertir energía eléctrica en mecánica, facilitando operaciones como el movimiento de maquinaria y el empaquetado de productos. Se destacan por su eficiencia y control preciso, con tipos como el motor asíncrono trifásico, que se adapta a diversas configuraciones de conexión. La protección y el arranque de estos motores son vitales para su rendimiento y seguridad, con información técnica detallada disponible en la placa de características.
Resumen
Esquema
Funcionamiento y Aplicaciones de los Motores Eléctricos en la Industria
Los motores eléctricos son componentes cruciales en la industria, encargados de transformar la energía eléctrica en energía mecánica. Esta conversión de energía permite realizar una diversidad de operaciones industriales, tales como el movimiento de maquinaria, el empaquetado de productos, la automatización de puertas, el manejo de materiales y la mezcla de sustancias líquidas. La eficacia y precisión en el control de los motores eléctricos se logran mediante sistemas de automatización avanzados, que requieren un entendimiento detallado de los distintos tipos de motores, sus configuraciones de conexión y la implementación de circuitos de control para su adecuada operación.Tipos y Componentes Principales de los Motores Eléctricos
Los motores eléctricos se clasifican en varias categorías basadas en su diseño y principio de funcionamiento. Estos motores constan de dos componentes principales: el rotor, que es la parte que gira, y el estator, que permanece estático. El rotor puede ser de tipo devanado o sin devanados y se conecta eléctricamente mediante escobillas, conmutadores o anillos rozantes. El estator alberga bobinas sobre núcleos de láminas magnéticas y se conecta externamente a través de una caja de terminales. Adicionalmente, los motores incluyen elementos externos como la caja de terminales para las conexiones eléctricas, la placa de características con información técnica relevante, el eje que transfiere el movimiento, la carcasa que resguarda los componentes internos, la cubierta del ventilador para la disipación de calor y la base de montaje que facilita su instalación.El Motor Asíncrono Trifásico y su Conexión
El motor asíncrono trifásico, también conocido como motor de inducción o motor de jaula de ardilla, es ampliamente utilizado en la industria por su durabilidad y simplicidad de mantenimiento. Este motor se caracteriza por tener tres bobinas en el estator, correspondientes a cada fase de la corriente alterna, y un rotor que opera sin necesidad de conexión eléctrica directa. Los motores trifásicos poseen una caja de terminales con seis bornes y pueden configurarse en conexión estrella o delta, dependiendo de la tensión de suministro eléctrico. La selección entre estas configuraciones se determina por la tensión nominal especificada en la placa de características del motor y las necesidades del sistema.Arranque y Protección de Motores Trifásicos
Para el arranque de motores trifásicos de baja potencia, se puede emplear un interruptor tripolar. Con el fin de proteger el motor de sobrecargas y cortocircuitos, se utilizan dispositivos de protección como fusibles o interruptores automáticos magnetotérmicos tripolares. Es esencial prevenir la operación del motor con solo dos fases activas, ya que esto puede provocar daños irreparables en los devanados. Existen sistemas de protección que detectan la ausencia de una fase y desconectan automáticamente el motor para evitar averías. Para invertir el sentido de giro de un motor trifásico, se intercambian dos de las fases de alimentación, lo cual puede realizarse de manera sencilla mediante conmutadores de potencia diseñados para tal efecto.Información Técnica en la Placa de Características
La placa de características de un motor eléctrico suministra datos cruciales sobre el motor, como su tipo, potencia mecánica del eje, velocidad de operación, número de polos, dimensiones de la carcasa, opciones de montaje y clases de aislamiento. La potencia mecánica se indica en caballos de fuerza (HP) o kilowatts (kW), y la potencia eléctrica consumida se puede calcular con fórmulas específicas para sistemas monofásicos o trifásicos. El rendimiento del motor se define como la relación porcentual entre la potencia mecánica entregada y la potencia eléctrica absorbida. La velocidad de sincronismo del motor depende del número de polos y de la frecuencia de la red eléctrica. Las clases de aislamiento especifican la temperatura máxima que las bobinas pueden soportar de forma continua sin sufrir daños.
Mostrar más
Funcionamiento de los Motores Eléctricos
Conversión de energía eléctrica a mecánica
Los motores eléctricos transforman la energía eléctrica en energía mecánica
Sistemas de automatización avanzados
Tipos de motores y sus configuraciones de conexión
Los sistemas de automatización avanzados requieren un entendimiento detallado de los tipos de motores y sus configuraciones de conexión
Implementación de circuitos de control
La eficacia y precisión en el control de los motores eléctricos se logran mediante la implementación de circuitos de control
Componentes principales de los motores eléctricos
Rotor y estator
Los motores eléctricos constan de un rotor, que es la parte que gira, y un estator, que permanece estático
Elementos externos
Además del rotor y el estator, los motores eléctricos incluyen elementos externos como la caja de terminales, la placa de características y la carcasa

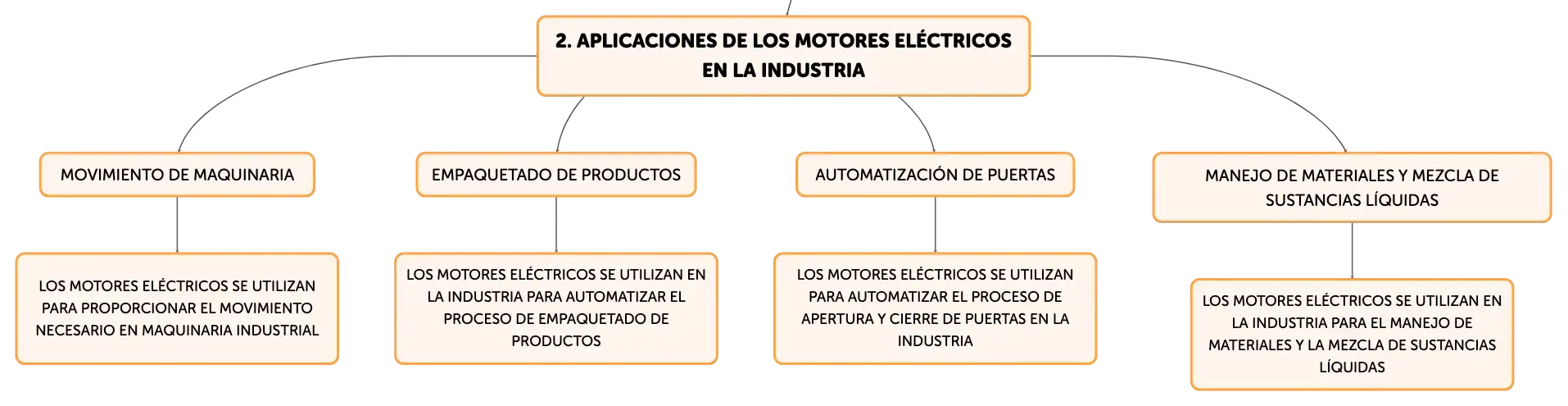

Aplicaciones de los Motores Eléctricos en la Industria
Movimiento de maquinaria
Los motores eléctricos se utilizan para proporcionar el movimiento necesario en maquinaria industrial
Empaquetado de productos
Los motores eléctricos se utilizan en la industria para automatizar el proceso de empaquetado de productos
Automatización de puertas
Los motores eléctricos se utilizan para automatizar el proceso de apertura y cierre de puertas en la industria
Manejo de materiales y mezcla de sustancias líquidas
Los motores eléctricos se utilizan en la industria para el manejo de materiales y la mezcla de sustancias líquidas

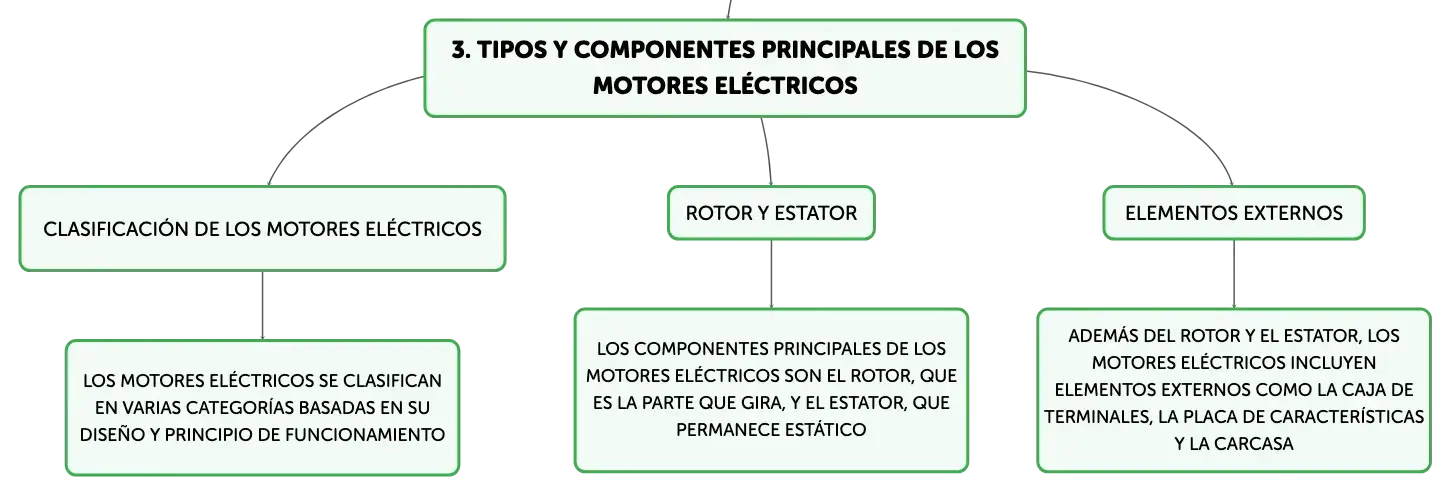

Tipos y Componentes Principales de los Motores Eléctricos
Clasificación de los motores eléctricos
Los motores eléctricos se clasifican en varias categorías basadas en su diseño y principio de funcionamiento
Rotor y estator
Los componentes principales de los motores eléctricos son el rotor, que es la parte que gira, y el estator, que permanece estático
Elementos externos
Además del rotor y el estator, los motores eléctricos incluyen elementos externos como la caja de terminales, la placa de características y la carcasa

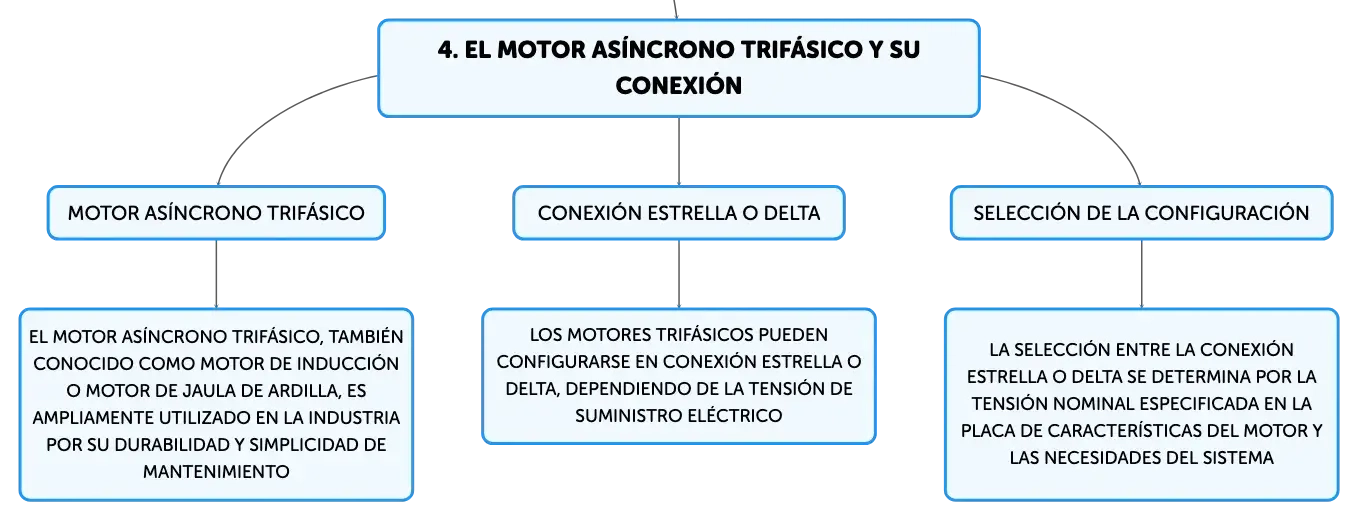

El Motor Asíncrono Trifásico y su Conexión
Motor asíncrono trifásico
El motor asíncrono trifásico, también conocido como motor de inducción o motor de jaula de ardilla, es ampliamente utilizado en la industria por su durabilidad y simplicidad de mantenimiento
Conexión estrella o delta
Los motores trifásicos pueden configurarse en conexión estrella o delta, dependiendo de la tensión de suministro eléctrico
Selección de la configuración
La selección entre la conexión estrella o delta se determina por la tensión nominal especificada en la placa de características del motor y las necesidades del sistema
Arranque y Protección de Motores Trifásicos
Arranque de motores trifásicos
Para el arranque de motores trifásicos de baja potencia, se puede emplear un interruptor tripolar
Protección de motores trifásicos
Para proteger los motores de sobrecargas y cortocircuitos, se utilizan dispositivos de protección como fusibles o interruptores automáticos magnetotérmicos tripolares
Prevención de operación con dos fases activas
Es esencial prevenir la operación del motor con solo dos fases activas para evitar daños irreparables en los devanados
Inversión del sentido de giro
Para invertir el sentido de giro de un motor trifásico, se intercambian dos de las fases de alimentación

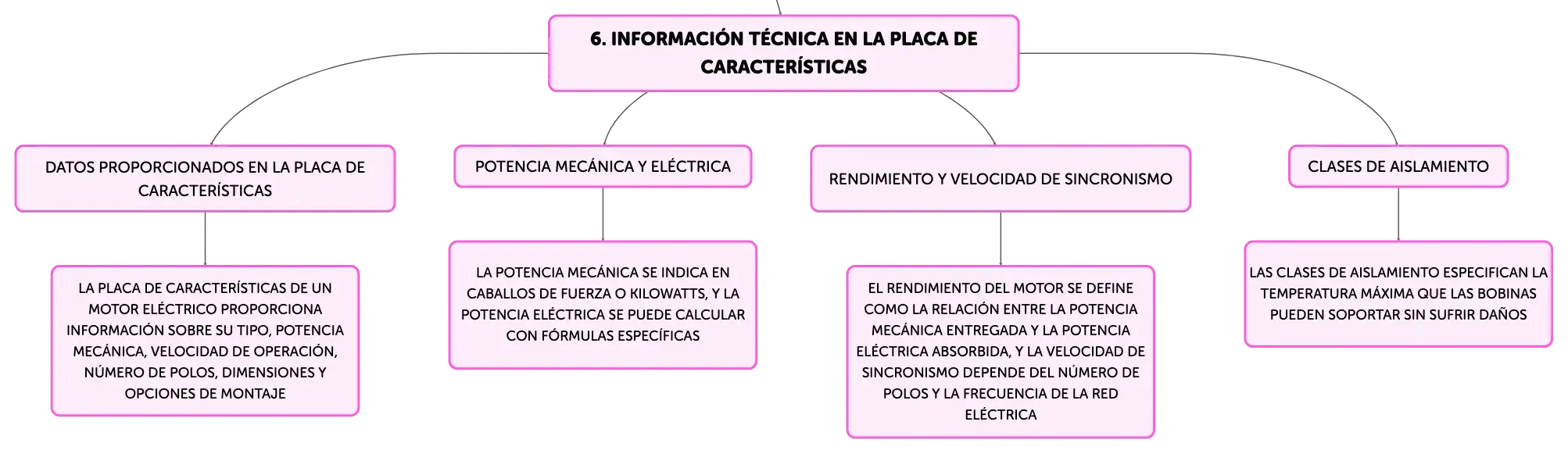

Información Técnica en la Placa de Características
Datos proporcionados en la placa de características
La placa de características de un motor eléctrico proporciona información sobre su tipo, potencia mecánica, velocidad de operación, número de polos, dimensiones y opciones de montaje
Potencia mecánica y eléctrica
La potencia mecánica se indica en caballos de fuerza o kilowatts, y la potencia eléctrica se puede calcular con fórmulas específicas
Rendimiento y velocidad de sincronismo
El rendimiento del motor se define como la relación entre la potencia mecánica entregada y la potencia eléctrica absorbida, y la velocidad de sincronismo depende del número de polos y la frecuencia de la red eléctrica
Clases de aislamiento
Las clases de aislamiento especifican la temperatura máxima que las bobinas pueden soportar sin sufrir daños
Funcionamiento y Aplicaciones de los Motores Eléctricos en la Industria
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
La ______ y ______ en la operación de los motores eléctricos se alcanza a través de sistemas de ______ avanzados.
eficacia
precisión
automatización
01
Clasificación de motores eléctricos
Se basa en diseño y principio de funcionamiento; incluye categorías como motores de corriente alterna (CA) y corriente continua (CC).
02
Rotor: Tipos y conexión
Puede ser devanado o sin devanados; se conecta eléctricamente por escobillas, conmutadores o anillos rozantes.
