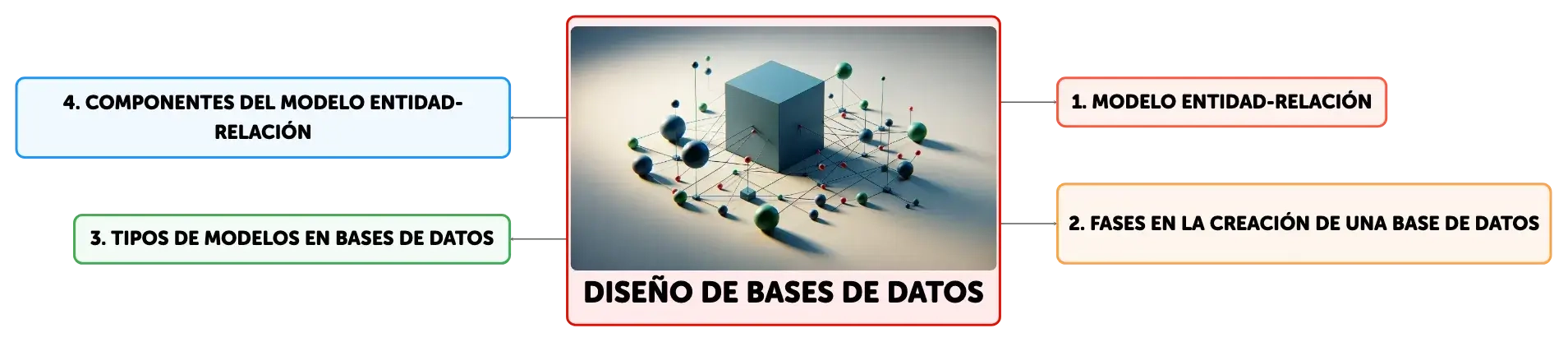

Diseño de Bases de Datos

El modelo entidad-relación es clave en el diseño de bases de datos, abarcando entidades, atributos y relaciones. Se detalla su uso desde la recopilación de requerimientos hasta la implementación, pasando por la normalización y la creación de modelos conceptuales, lógicos y físicos. La cardinalidad y los tipos de entidades son aspectos cruciales para estructurar datos eficientemente.

1/5

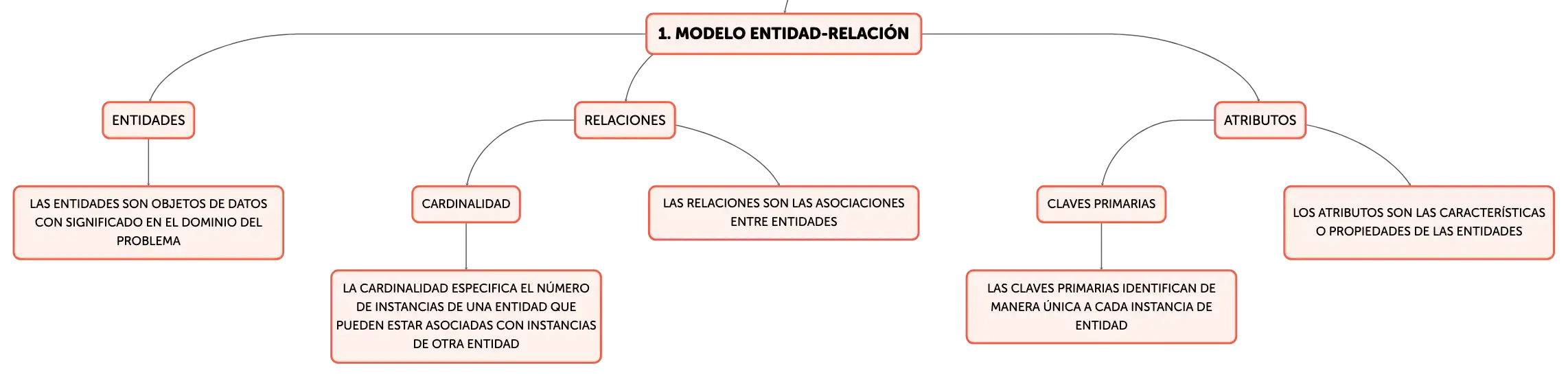

El Modelo Entidad-Relación en el Diseño de Bases de Datos

El modelo entidad-relación (ER) es una herramienta conceptual fundamental en el diseño de bases de datos, que facilita la representación abstracta de la estructura lógica de la información. Este modelo se compone de entidades, que representan objetos de datos con significado en el dominio del problema; relaciones, que son las asociaciones entre entidades; atributos, que son las características o propiedades de las entidades; y cardinalidades, que especifican las reglas de asociación entre entidades. El diagrama entidad-relación, que es el componente visual del modelo, junto con las restricciones y anotaciones adicionales, como las claves candidatas, forman el modelo conceptual completo. Este modelo es esencial para entender la organización de los datos y se desarrolla tras un análisis detallado de los requerimientos, sirviendo de base para la posterior implementación de la base de datos en un modelo relacional.

Cubo azul central conectado por líneas grises a esferas verdes y cilindros rojos en una red geométrica sobre superficie clara con sombras suaves.

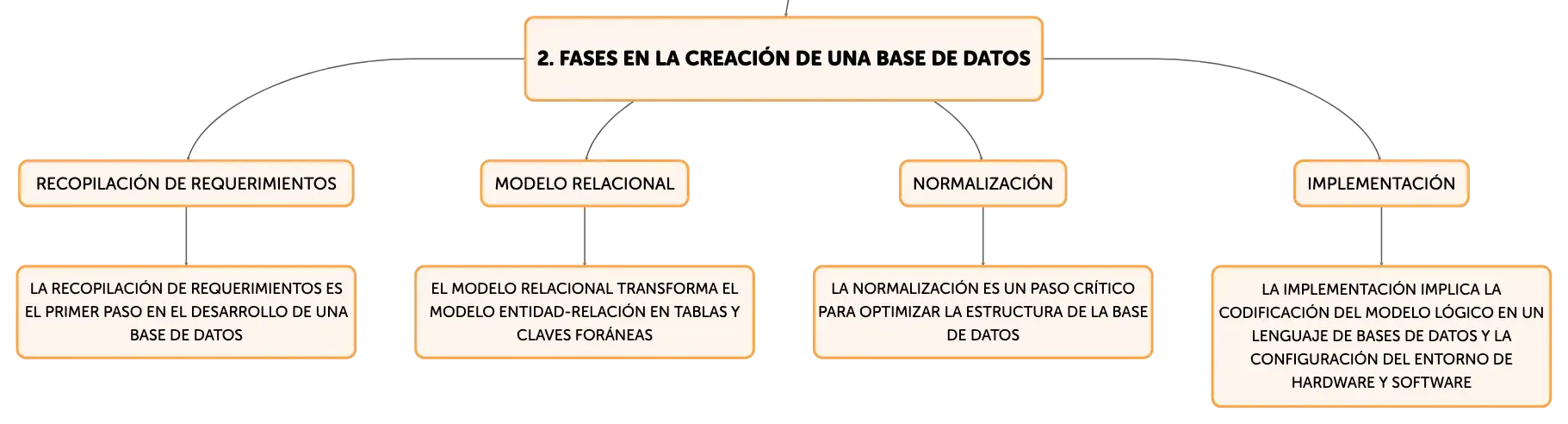

Fases en la Creación de una Base de Datos

El desarrollo de una base de datos sigue un proceso estructurado que comienza con la recopilación de requerimientos, ya sea a través de entrevistas con el cliente o análisis de las necesidades de información. A continuación, se elabora el modelo entidad-relación, que captura conceptualmente la estructura de datos y sus interrelaciones. Este modelo se transforma después en un modelo relacional, donde las entidades y relaciones se convierten en tablas y claves foráneas. La normalización es un paso crítico que sigue, con el objetivo de eliminar redundancias y dependencias para optimizar la estructura de la base de datos. Finalmente, la fase de implementación implica la codificación del modelo lógico en un lenguaje de bases de datos, como SQL, y la configuración del entorno de hardware y software que alojará la base de datos.

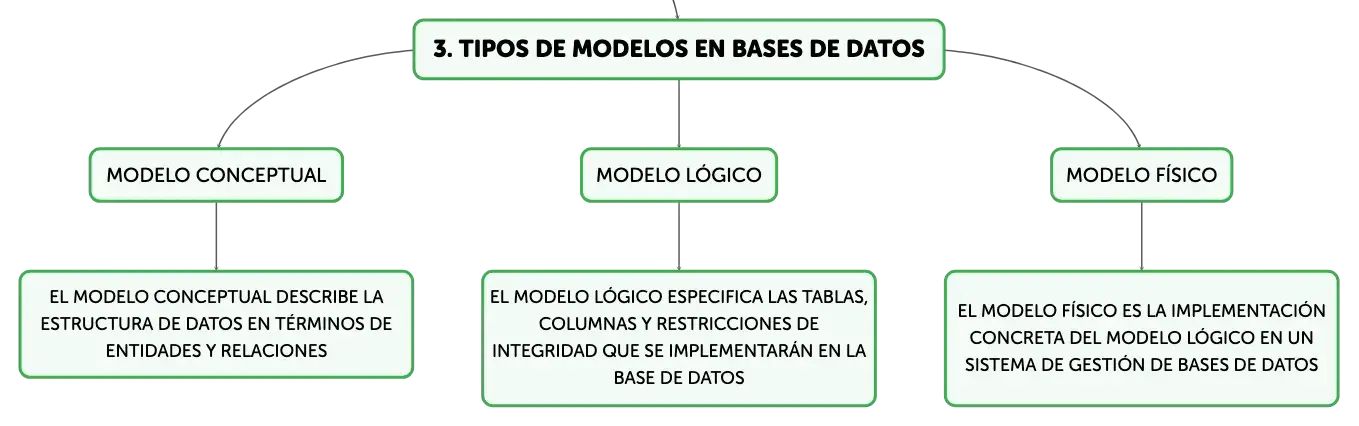

Tipos de Modelos en Bases de Datos

Los modelos de bases de datos se clasifican en tres niveles de abstracción: conceptual, lógico y físico. El modelo conceptual, representado por el diagrama entidad-relación, describe la estructura de datos en términos de entidades y relaciones sin preocuparse por detalles técnicos. El modelo lógico, que se deriva del conceptual, especifica las tablas, columnas y restricciones de integridad que se implementarán en la base de datos. El modelo físico es la implementación concreta del modelo lógico en un sistema de gestión de bases de datos (SGBD), y se expresa en forma de scripts SQL u otros comandos específicos del SGBD utilizado. Cada modelo juega un papel crucial en la transición de los requerimientos del usuario a una base de datos operativa y eficiente.

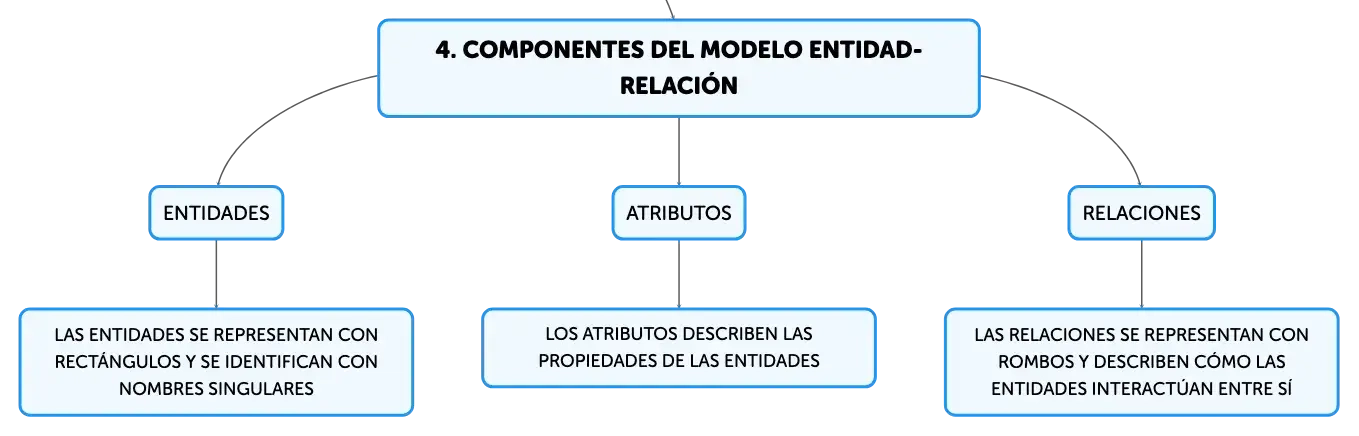

Componentes del Modelo Entidad-Relación

El modelo entidad-relación se compone de entidades, atributos y relaciones. Las entidades, que pueden ser tangibles o conceptuales, se representan con rectángulos y se identifican con nombres singulares. Los atributos, que describen las propiedades de las entidades, incluyen claves primarias que identifican de manera única a cada instancia de entidad. Los atributos pueden ser simples, compuestos, multivaluados o derivados, dependiendo de si representan un solo valor, una combinación de valores, múltiples valores para una instancia o si se calculan a partir de otros atributos, respectivamente. Las relaciones, representadas con rombos, describen cómo las entidades interactúan entre sí y se etiquetan con verbos que clarifican la naturaleza de la interacción.

Cardinalidad y Tipos de Entidades

La cardinalidad en el modelo entidad-relación especifica el número de instancias de una entidad que pueden estar asociadas con instancias de otra entidad, y se clasifica como uno a uno, uno a muchos o muchos a muchos. Las entidades se categorizan en fuertes o débiles según su independencia. Las entidades fuertes existen por sí mismas y tienen un significado intrínseco, mientras que las entidades débiles dependen de una entidad fuerte para su identificación y existencia. Este concepto es esencial para comprender la interdependencia y autonomía de las entidades en una base de datos, y para diseñar una estructura de datos que refleje adecuadamente las reglas del dominio del problema.
