Fundamentos de la Placa Base y Factores de Forma

Las placas base son el corazón de los ordenadores, conectando componentes y periféricos. Los estándares como ATX y sus variantes, así como alternativas como BTX y ITX, juegan un papel crucial en el diseño de sistemas informáticos. Elementos como el socket del procesador, el chipset y la BIOS/UEFI son esenciales para la funcionalidad y el rendimiento del ordenador, mientras que la compatibilidad de procesadores y sockets es fundamental para el ensamblaje de equipos.

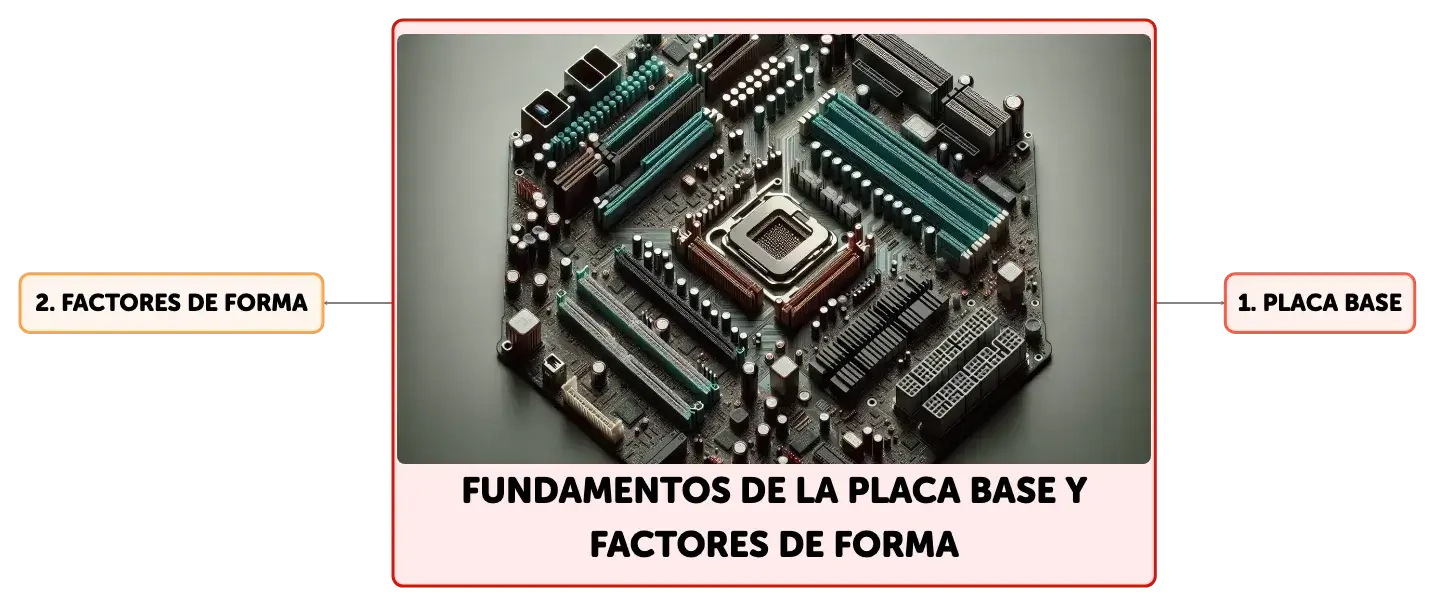

Abrir mapa en el editor

Fundamentos de la Placa Base y Factores de Forma

La placa base, también conocida como tarjeta madre, es el componente principal de un ordenador que proporciona la interconexión entre todos los demás componentes y periféricos. Los factores de forma, como ATX, Micro-ATX y Flex-ATX, son estándares que definen las dimensiones físicas, la distribución de los componentes y las especificaciones eléctricas de las placas base, asegurando la interoperabilidad entre productos de distintos fabricantes. Estos estándares también influyen en el diseño de las cajas de los ordenadores y los sistemas de refrigeración, permitiendo a los usuarios y fabricantes seleccionar componentes que se ajusten a sus necesidades específicas de tamaño y rendimiento.

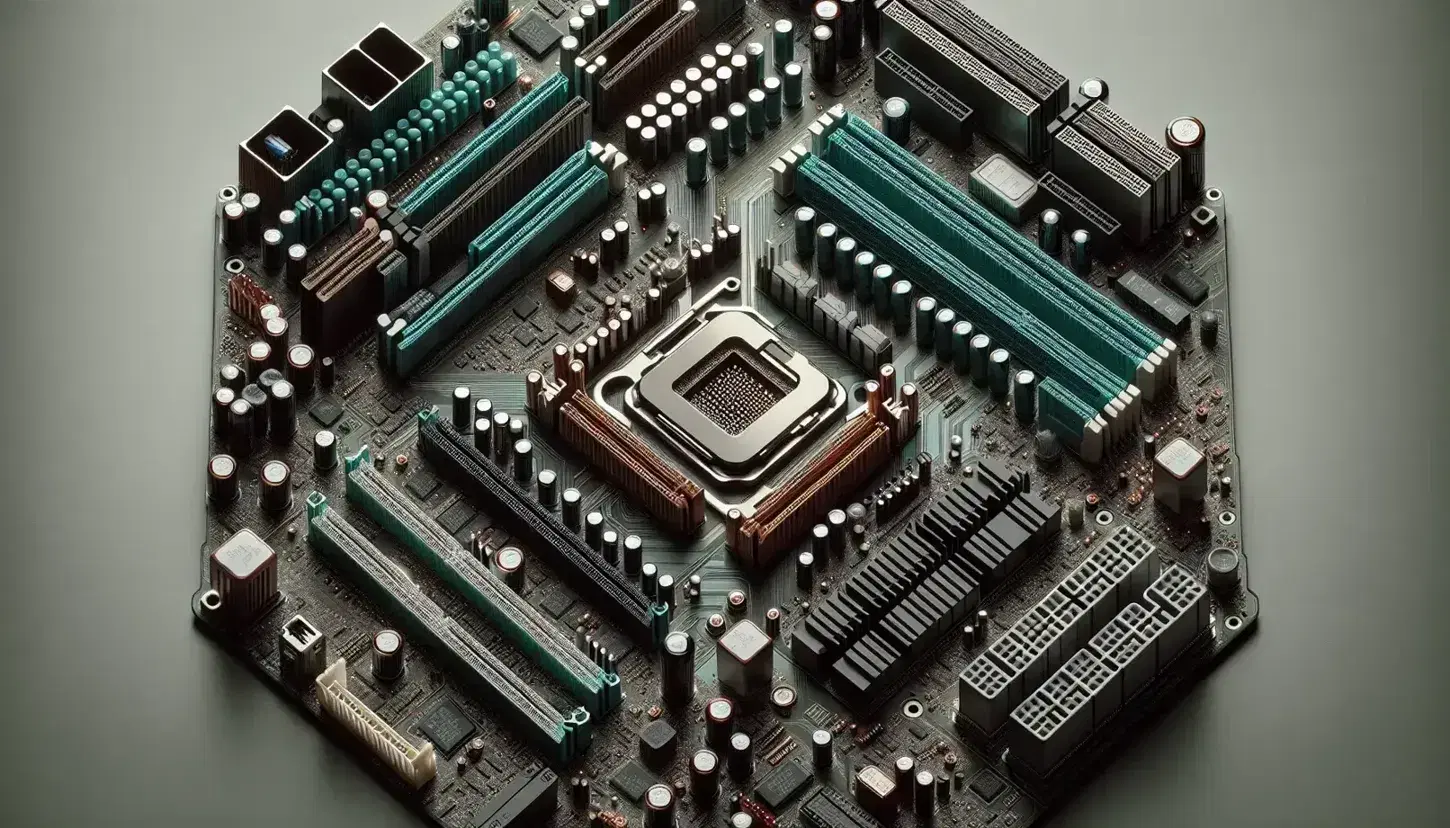

Primer plano de placa base de computadora con zócalo de CPU, condensadores, ranuras de memoria RAM y puertos de expansión, destacando su compleja circuitería.

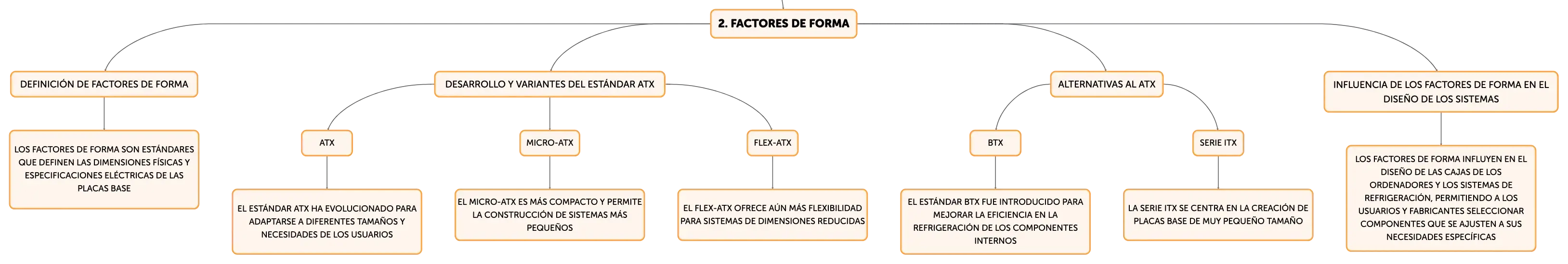

Desarrollo y Variantes del Estándar ATX

Desde su introducción por Intel en 1995, el estándar ATX ha evolucionado para adaptarse a diferentes tamaños y necesidades de los usuarios. El Micro-ATX, más compacto, permite la construcción de sistemas más pequeños manteniendo la compatibilidad con el estándar ATX, aunque con menos ranuras de expansión. El Flex-ATX va un paso más allá en la reducción de tamaño, ofreciendo aún más flexibilidad para sistemas de dimensiones reducidas. Estas variantes demuestran la adaptabilidad del estándar ATX y su capacidad para satisfacer una amplia gama de requisitos de diseño de sistemas informáticos.

Alternativas al ATX: BTX y la Serie ITX

El estándar BTX fue introducido por Intel para mejorar la eficiencia en la refrigeración de los componentes internos, especialmente en procesadores de alta potencia, aunque su adopción fue limitada debido a la incompatibilidad con el diseño ATX. Por otro lado, la serie ITX de Via Technologies, que incluye Mini-ITX, Nano-ITX y Pico-ITX, se centra en la creación de placas base de muy pequeño tamaño, ideales para aplicaciones donde el espacio es un factor crítico. Estos factores de forma son especialmente populares en el mercado de los ordenadores de bajo consumo y sistemas embebidos.

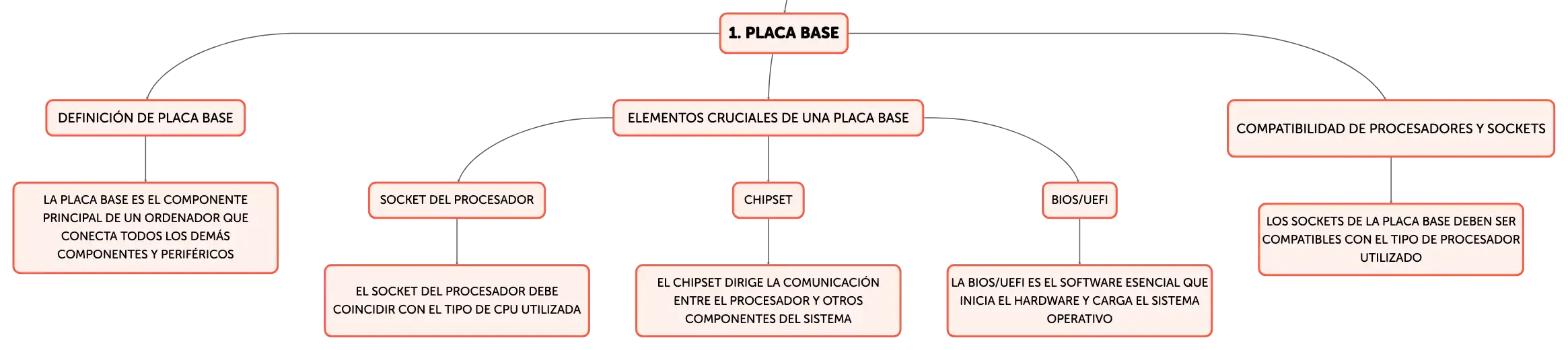

Elementos Cruciales de una Placa Base

Una placa base está compuesta por varios elementos clave, como el socket del procesador, que debe coincidir con el tipo de CPU utilizada; el chipset, que dirige la comunicación entre el procesador y otros componentes del sistema; y la BIOS o UEFI, que es el software de bajo nivel que inicia el hardware y carga el sistema operativo. Además, la placa base incluye ranuras de expansión para tarjetas adicionales, zócalos para módulos de memoria RAM y una variedad de conectores para la conexión de dispositivos de almacenamiento y periféricos. Cada uno de estos elementos es vital para el rendimiento y la estabilidad del sistema informático.

Compatibilidad de Procesadores y Sockets

Los sockets de la placa base son interfaces físicas diseñadas para encajar con un tipo específico de microprocesador, ya sea de Intel, AMD u otros fabricantes. La incompatibilidad entre los sockets de diferentes marcas implica que los procesadores de una marca no encajarán ni funcionarán con un socket de otra marca. Esta incompatibilidad destaca la importancia de verificar la compatibilidad del procesador con el socket de la placa base al ensamblar o actualizar un ordenador, asegurando así la correcta operación y el máximo rendimiento del sistema.

La Estructura y Función del Chipset

El chipset de una placa base es un grupo de circuitos integrados que gestionan la transferencia de datos entre el procesador, la memoria, las tarjetas de expansión y otros dispositivos. Históricamente, se dividía en dos partes principales: el puente norte y el puente sur. Sin embargo, con la integración de más funciones en el procesador y la aparición del Platform Controller Hub (PCH), la estructura del chipset ha cambiado. El PCH combina las funciones de ambos puentes, simplificando el diseño y mejorando la eficiencia del sistema.

El Papel Crucial de la BIOS/UEFI en el Proceso de Arranque

La BIOS (Sistema Básico de Entrada/Salida) o UEFI (Interfaz de Firmware Extensible Unificada) es un software esencial que se ejecuta al encender el ordenador, inicializando y probando el hardware antes de cargar el sistema operativo. Se almacena en un chip de memoria no volátil en la placa base y puede actualizarse para soportar nuevos dispositivos o corregir errores. Algunas placas base cuentan con una función de BIOS dual para recuperación en caso de fallos. La configuración de la BIOS/UEFI se guarda en una memoria CMOS, que se mantiene con una batería; si esta batería se agota, la configuración puede perderse, volviendo a los valores predeterminados del fabricante.
