En el campo de la electricidad, es crucial entender el comportamiento de las resistencias dentro de los circuitos eléctricos. Las resistencias pueden conectarse de dos maneras principales: en serie y en paralelo. Las conexiones en serie implican que las resistencias se disponen una tras otra, de tal forma que la corriente eléctrica fluye a través de cada una de manera secuencial. En contraposición, las resistencias en paralelo se organizan de manera que los mismos puntos de conexión están en ambos extremos, lo que permite que la corriente se divida y circule por cada resistencia de forma simultánea. Comprender estas configuraciones es vital para el análisis y diseño de circuitos eléctricos eficientes y funcionales.

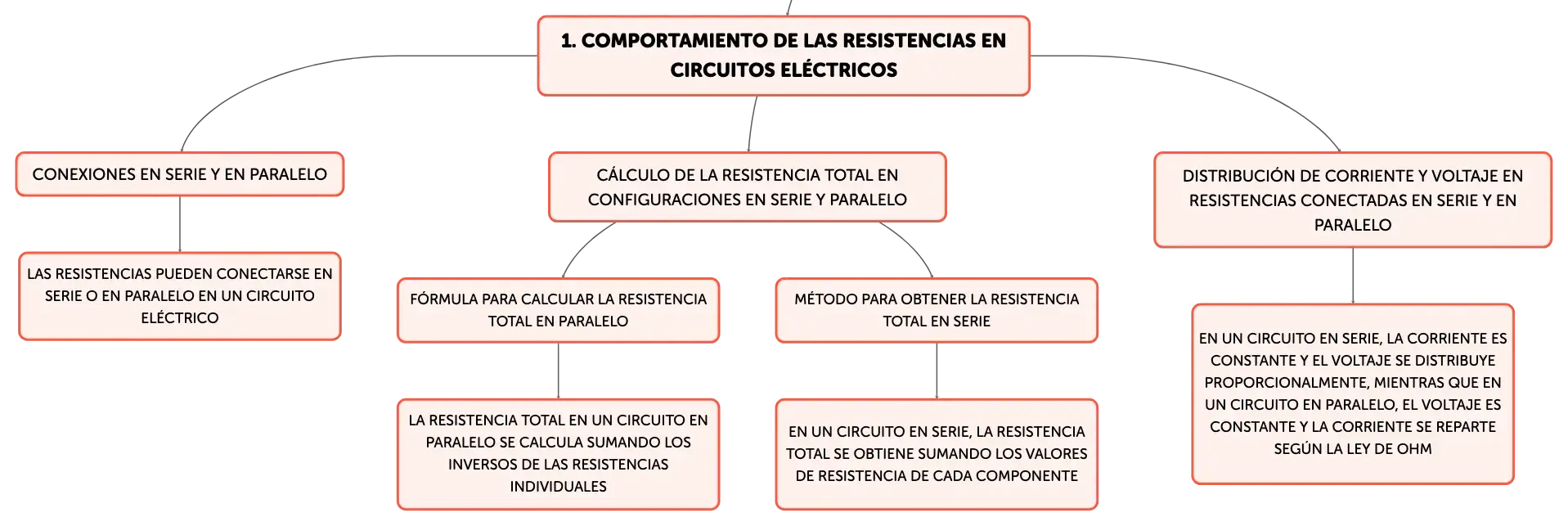

Cálculo de la Resistencia Total en Configuraciones en Serie y Paralelo

Para determinar la resistencia total o equivalente en un circuito en serie, se suman los valores de resistencia de cada componente en línea. Por ejemplo, si se tienen dos resistencias de 5 y 20 ohmios en serie, la resistencia total sería de 25 ohmios. En cambio, para calcular la resistencia equivalente en paralelo, se utiliza la fórmula \( R_{total} = \frac{1}{\left(\frac{1}{R_1} + \frac{1}{R_2}\right)} \) para dos resistencias, y para más de dos resistencias, se generaliza sumando los inversos de las resistencias individuales. Este método permite obtener la resistencia total que afectará el flujo de corriente en el circuito.

Distribución de Corriente y Voltaje en Resistencias Conectadas en Serie

En un circuito en serie, la corriente que fluye a través de cada resistencia es idéntica, ya que existe un único camino para su paso. El voltaje, sin embargo, se reparte entre las resistencias proporcionalmente a sus valores. Esto se verifica midiendo con un voltímetro, y la suma de los voltajes individuales en cada resistencia es igual al voltaje total proporcionado por la fuente de alimentación. Así, en un circuito en serie, la corriente es constante a través de las resistencias y los voltajes se distribuyen proporcionalmente.

Distribución de Corriente y Voltaje en Resistencias Conectadas en Paralelo

En un circuito en paralelo, el voltaje en los extremos de todas las resistencias es el mismo, dado que están conectadas a puntos de potencial comunes. La corriente, por su parte, se reparte entre las distintas ramas del circuito según la ley de Ohm. La corriente total que ingresa al conjunto de resistencias en paralelo es la suma de las corrientes que atraviesan cada resistencia individual. Por lo tanto, en un circuito en paralelo, el voltaje es constante en todas las resistencias y las corrientes se suman en función de sus valores.

Las Leyes de Kirchhoff en el Análisis de Circuitos Complejos

Las leyes de Kirchhoff son fundamentales para el análisis de circuitos eléctricos que presentan combinaciones de resistencias en serie y en paralelo. La ley de nodos, o primera ley de Kirchhoff, establece que la suma de las corrientes que entran a un nodo debe ser igual a la suma de las corrientes que salen de él. La ley de mallas, o segunda ley de Kirchhoff, afirma que la suma de las diferencias de potencial en un lazo cerrado debe ser igual a cero. Estas leyes son cruciales para resolver circuitos con múltiples resistencias y fuentes de voltaje, garantizando que los cálculos de corriente y voltaje se adhieran a los principios de conservación de energía y carga.

Implementación de Conceptos en Circuitos Eléctricos Reales

Los principios de resistencias en serie y en paralelo, junto con las leyes de Kirchhoff, se aplican en la práctica para el análisis y resolución de circuitos que pueden incluir múltiples resistencias en distintas configuraciones. Un circuito puede tener, por ejemplo, un par de resistencias en serie que a su vez están conectadas en paralelo con otra resistencia. Para analizar estos circuitos, se calcula primero la resistencia equivalente de las combinaciones en serie y en paralelo. Posteriormente, se emplea la ley de Ohm y las leyes de Kirchhoff para determinar las corrientes y voltajes en cada componente. Este enfoque sistemático es esencial para el diseño, diagnóstico y reparación de circuitos eléctricos en aplicaciones prácticas y reales.
