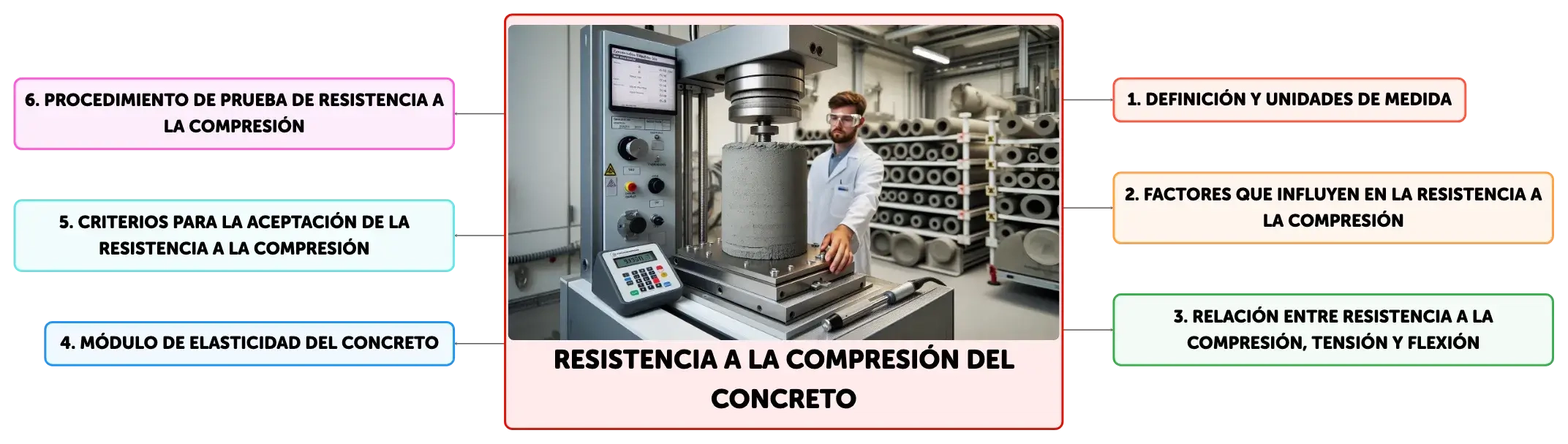

Resistencia a la Compresión del Concreto

La resistencia a la compresión del concreto es vital para la integridad estructural de construcciones. Factores como la proporción de la mezcla, calidad de materiales y prácticas de curado afectan este parámetro. La relación entre resistencia a la compresión, tensión y flexión es clave en el diseño de elementos como vigas y losas. El módulo de elasticidad y los criterios de aceptación son también fundamentales para garantizar la calidad y seguridad del concreto.

Abrir mapa en el editor

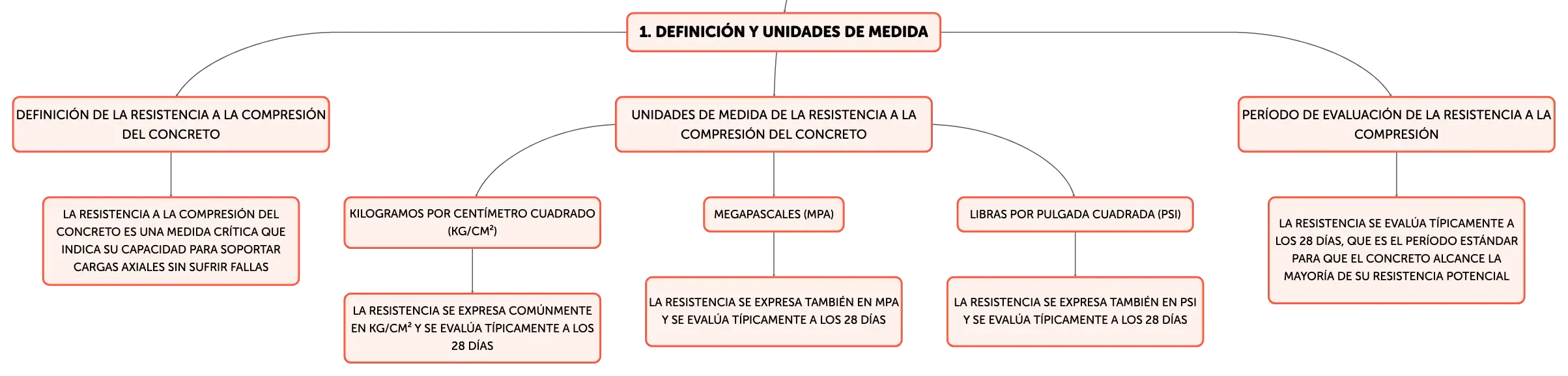

Definición y Unidades de Medida de la Resistencia a la Compresión del Concreto

La resistencia a la compresión del concreto es una medida crítica que indica la capacidad del material para soportar cargas axiales sin sufrir fallas. Se determina como la máxima resistencia que un espécimen de concreto puede soportar antes de fallar y es esencial para el diseño estructural de elementos de concreto. La resistencia se expresa comúnmente en kilogramos por centímetro cuadrado (kg/cm²), megapascales (MPa) o libras por pulgada cuadrada (psi), y se evalúa típicamente a los 28 días, que es el período estándar para que el concreto alcance la mayoría de su resistencia potencial. El pascal (Pa) es la unidad de presión del Sistema Internacional de Unidades (SI) y corresponde a una fuerza de un newton aplicada sobre un área de un metro cuadrado. La resistencia a la compresión se obtiene a través de ensayos estandarizados en laboratorio, utilizando muestras con formas y dimensiones normalizadas, de acuerdo con normas internacionales como la ASTM C39.

Laboratorio de pruebas de materiales con técnico examinando cilindro de hormigón en máquina de compresión, rodeado de muestras adicionales.

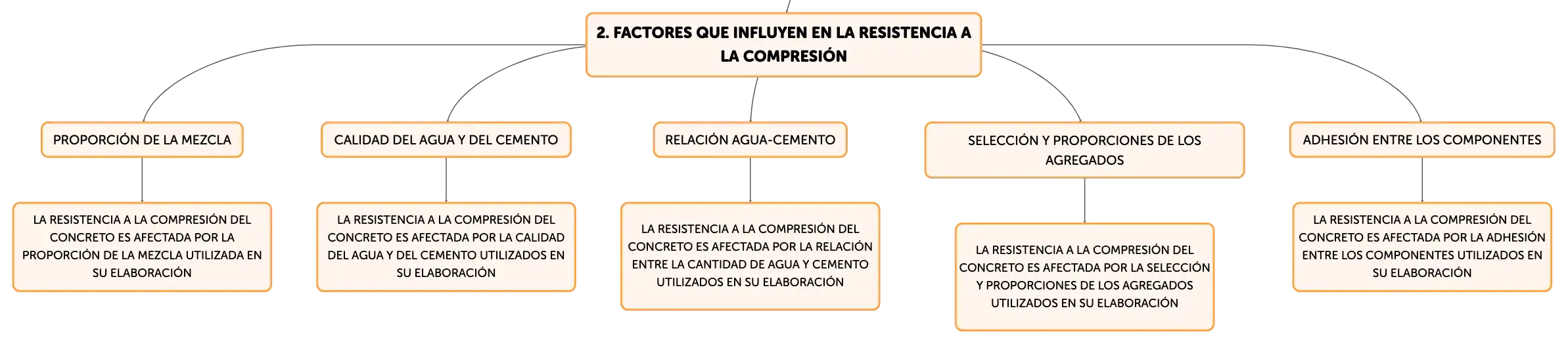

Factores que Influyen en la Resistencia a la Compresión

La resistencia a la compresión del concreto es afectada por una variedad de factores, que incluyen la proporción de la mezcla, la calidad del agua y del cemento, la relación agua-cemento, la selección y proporciones de los agregados, y la adhesión entre estos componentes. Las prácticas de construcción y curado también juegan un papel importante en el desarrollo de la resistencia. El proceso de hidratación del cemento, que comienza con el mezclado y continúa durante el curado, es fundamental para la formación de la matriz de concreto y su resistencia final. Generalmente, la resistencia a los 7 días alcanza aproximadamente el 75% de la resistencia final a los 28 días, mientras que a los 56 días puede incrementarse en un 10% y a los 90 días en un 15% adicional.

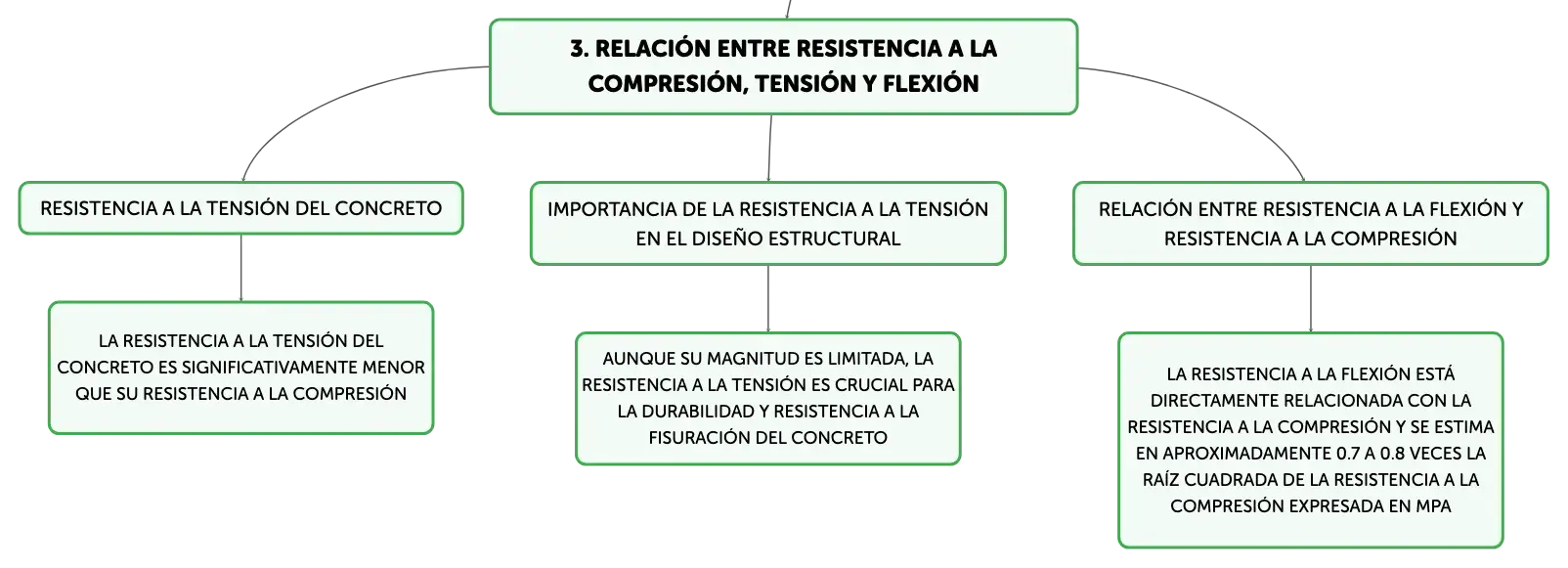

Relación entre Resistencia a la Compresión, Tensión y Flexión

La resistencia a la tensión del concreto es significativamente menor que su resistencia a la compresión, representando solo entre el 8% y el 12% de esta última. A menudo se omite en el diseño estructural debido a su magnitud limitada, aunque es crucial para la durabilidad y la resistencia a la fisuración. La resistencia a la flexión, o módulo de ruptura, está directamente relacionada con la resistencia a la compresión y se estima que es aproximadamente de 0.7 a 0.8 veces la raíz cuadrada de la resistencia a la compresión expresada en MPa. Esta relación es importante para el diseño de elementos estructurales sometidos a flexión, como vigas y losas.

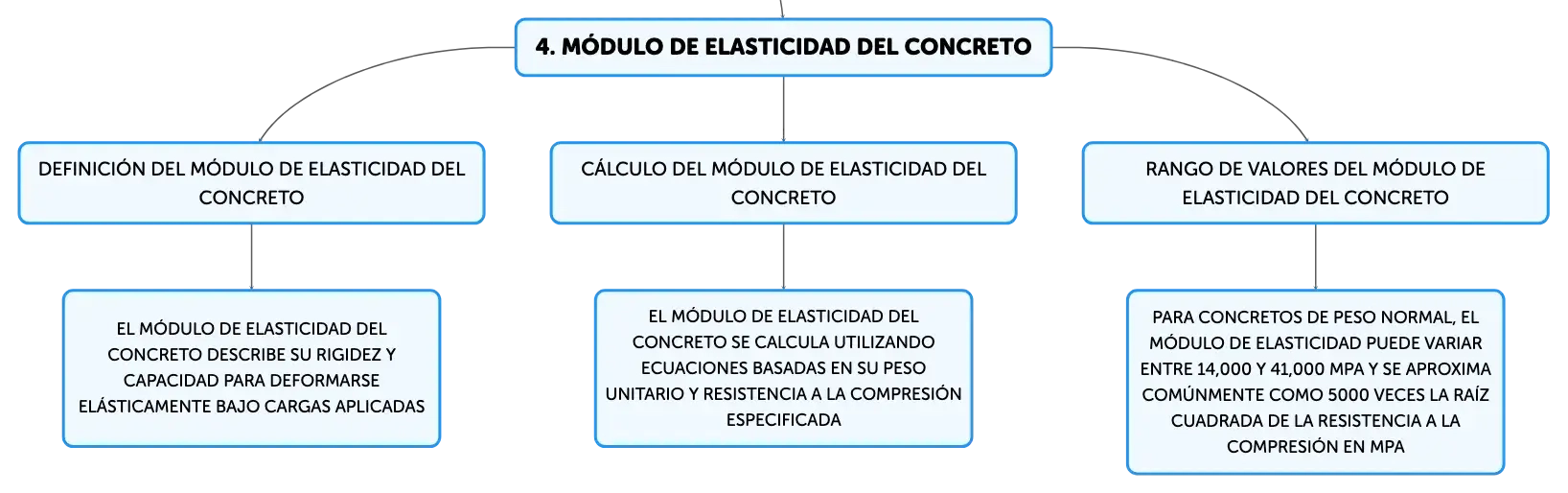

Módulo de Elasticidad del Concreto

El módulo de elasticidad del concreto (Ec) describe la rigidez del material y su capacidad para deformarse elásticamente bajo cargas aplicadas. El American Concrete Institute (ACI) proporciona ecuaciones para estimar el Ec basándose en el peso unitario del concreto (Wc) y la resistencia a la compresión especificada (ƒ´c). Para concretos de peso normal, el Ec puede variar entre 14,000 y 41,000 MPa y se aproxima comúnmente como 5000 veces la raíz cuadrada de la resistencia a la compresión en MPa. Esta relación es una aproximación y debe ser confirmada con ensayos de laboratorio para cada mezcla de concreto específica.

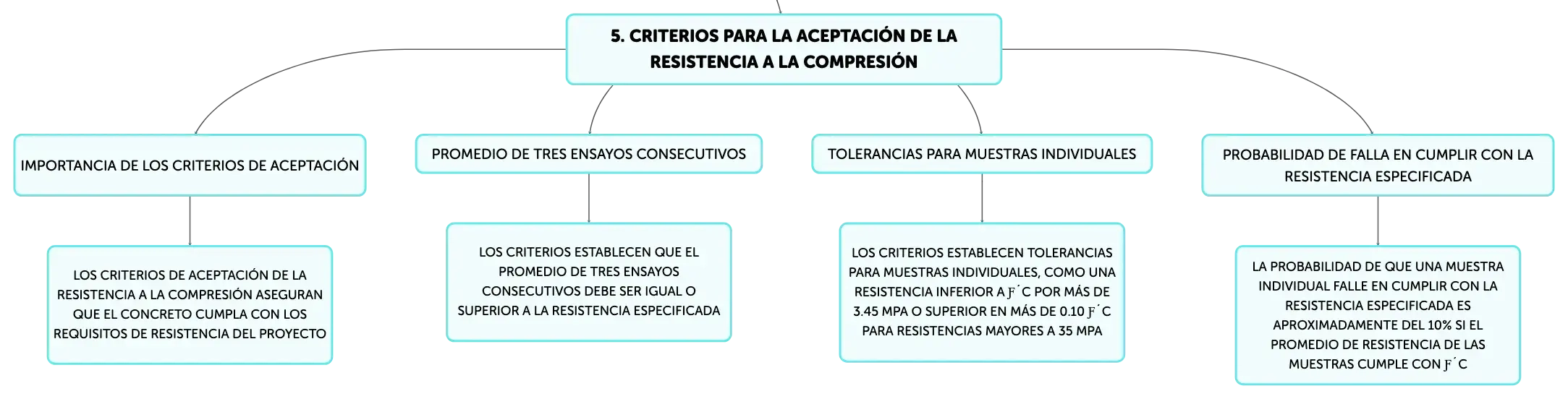

Criterios para la Aceptación de la Resistencia a la Compresión

Los criterios de aceptación de la resistencia a la compresión del concreto aseguran que el material cumpla con los requisitos de resistencia del proyecto. Estos criterios establecen que el promedio de tres ensayos consecutivos debe ser igual o superior a la resistencia especificada (ƒ´c), y que ninguna muestra individual debe tener una resistencia inferior a ƒ´c por más de 3.45 MPa o superior en más de 0.10 ƒ´c para resistencias mayores a 35 MPa. La probabilidad de que una muestra individual falle en cumplir con la resistencia especificada es aproximadamente del 10% si el promedio de resistencia de las muestras cumple con ƒ´c, lo cual es un factor considerado en los criterios de aceptación.

Procedimiento de Prueba de Resistencia a la Compresión

Las pruebas de resistencia a la compresión se llevan a cabo en cilindros de concreto estandarizados, de acuerdo con procedimientos normativos como los de la ASTM C31. Los cilindros deben ser preparados adecuadamente, asegurando superficies planas y perpendiculares para una distribución uniforme de la carga durante la prueba. La resistencia se calcula dividiendo la carga máxima alcanzada por el área de la sección transversal del espécimen. Estos ensayos son esenciales para el control de calidad, la aceptación del concreto en obra, la estimación de la resistencia de estructuras existentes, y para tomar decisiones sobre el desencofrado y el curado adecuado del concreto.

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor
