Logo
Logo
Iniciar sesiónRegístrate
Logo

Herramientas

Mapas Conceptuales IAMapas Mentales IAResúmenes IAFlashcards IAQuizzes IA

Recursos

BlogTemplates

Info

PreciosPreguntas FrecuentesEquipo

info@algoreducation.com

Corso Castelfidardo 30A, Torino (TO), Italy

Algor Lab S.r.l. - Startup Innovativa - P.IVA IT12537010014

Política de privacidadPolítica de cookiesTérminos y condiciones

Modelo Entidad-Relación

El Modelo Entidad-Relación es esencial en el diseño de bases de datos, representando entidades, atributos y relaciones del mundo real. Permite visualizar la estructura de datos y facilita la comprensión de las dinámicas entre entidades como 'Estudiante', 'Curso' y 'Profesor'. La cardinalidad y los símbolos estandarizados en los Diagramas ER son cruciales para la integridad y lógica de la base de datos.

Ver más

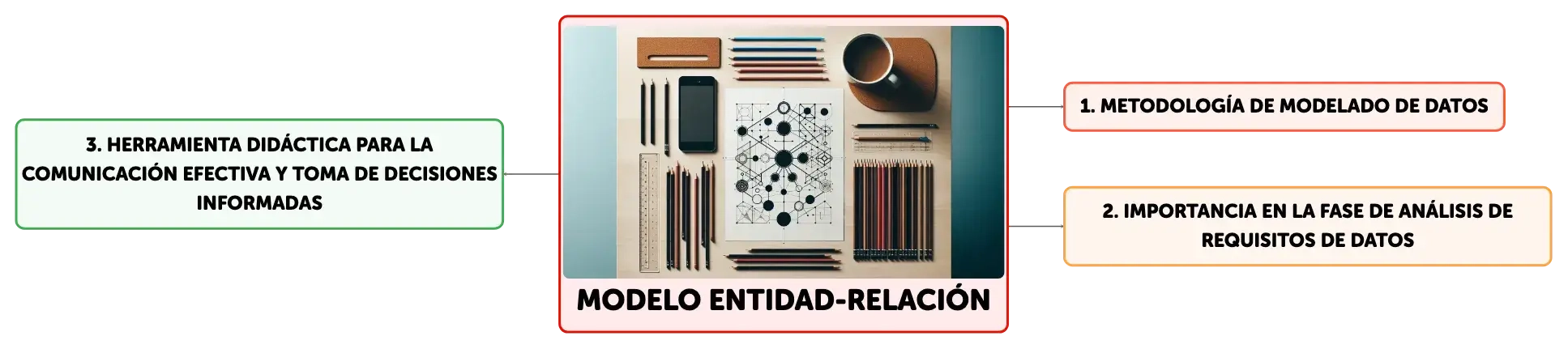

Abrir mapa en el editor

1

4

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

En la etapa de ______ de requisitos de datos, el modelo ER es esencial para estructurar lógicamente el diseño de ______ relacionales.

Haz clic para comprobar la respuesta

análisis bases de datos

2

Antes de la creación física de la base de datos, el modelado ER es un paso ______ que ayuda a visualizar y organizar los datos y sus ______.

Haz clic para comprobar la respuesta

indispensable relaciones

3

El modelado ER contribuye a la ______ y el ______ de sistemas de información eficaces al ofrecer una representación visual y estructurada.

Haz clic para comprobar la respuesta

comprensión desarrollo

4

Símbolos en ERD

Haz clic para comprobar la respuesta

Representan entidades, atributos y relaciones; fundamentales para entender la estructura de la base de datos.

5

Diferencia entre ERD y diagramas de flujo

Haz clic para comprobar la respuesta

ERD muestra estructura de datos y sus conexiones; diagramas de flujo representan procesos y secuencias de operaciones.

6

Importancia de ERD para partes interesadas

Haz clic para comprobar la respuesta

Facilita visualización intuitiva de la base de datos, esencial para comunicación y decisiones durante el diseño.

7

Las ______ son ejemplos de objetos con existencia propia que se pueden incluir en una base de datos.

Haz clic para comprobar la respuesta

entidades

8

Cada entidad se caracteriza por sus ______, incluyendo una clave que la identifica de forma ______.

Haz clic para comprobar la respuesta

atributos única

9

Las ______ son conexiones que establecen interacciones entre dos o más ______.

Haz clic para comprobar la respuesta

relaciones entidades

10

En una base de datos de una ______, las entidades 'Estudiante', 'Curso' y 'Profesor' estarían conectadas mediante ______.

Haz clic para comprobar la respuesta

universidad relaciones

11

Definición de entidad en el modelo ER

Haz clic para comprobar la respuesta

Una entidad es una instancia específica con atributos propios, como una persona o evento.

12

Atributos de un conjunto de entidades 'Estudiante'

Haz clic para comprobar la respuesta

Nombre, edad y número de matrícula son ejemplos de atributos del conjunto 'Estudiante'.

13

Propósito de los conjuntos de entidades

Haz clic para comprobar la respuesta

Agrupar instancias similares para estructurar la información y establecer relaciones en la base de datos.

14

Una relación de ______ a ______ permite que un profesor imparta diversos cursos, pero cada curso es enseñado por solo un profesor.

Haz clic para comprobar la respuesta

uno muchos

15

Representación de entidades en diagramas ER

Haz clic para comprobar la respuesta

Rectángulos utilizados para representar entidades, que son objetos o conceptos con existencia independiente.

16

Indicación de atributos clave en diagramas ER

Haz clic para comprobar la respuesta

Atributos clave subrayados para denotar su función única de identificar entidades dentro de la base de datos.

17

Uso de elipses dobles en diagramas ER

Haz clic para comprobar la respuesta

Elipses dobles representan atributos multivalorados, permitiendo que una entidad tenga múltiples valores para ese atributo.

18

En el modelo ______, las entidades que no poseen clave primaria y requieren de una entidad más robusta para ser identificadas se conocen como entidades ______.

Haz clic para comprobar la respuesta

ER débiles

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Informática

Introducción a la Programación

Ver documento

Informática

Definición y Componentes Principales de una Computadora

Ver documento

Informática

Funcionamiento y Componentes de la Fuente de Alimentación en Ordenadores

Ver documento

Informática

Telemática y Redes Informáticas

Ver documento

Fundamentos del Modelo Entidad-Relación

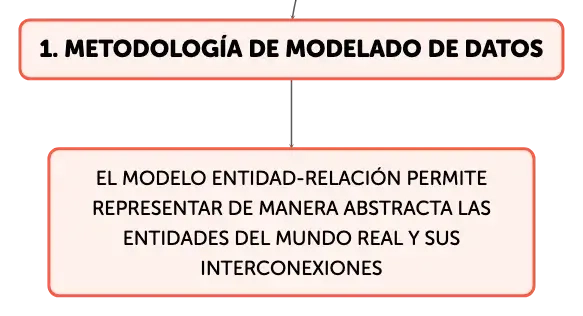

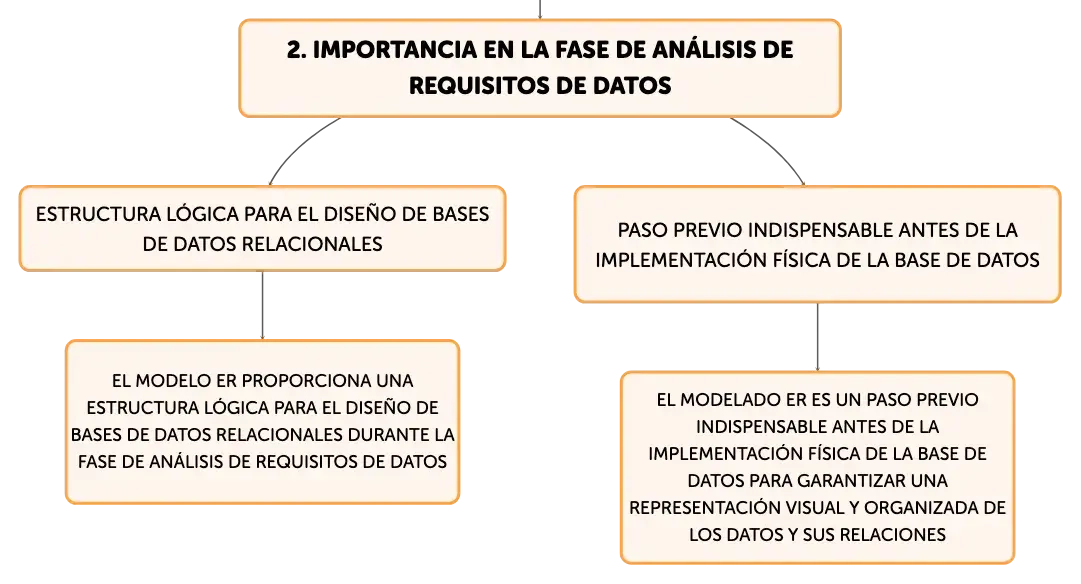

El Modelo Entidad-Relación (ER) es una metodología de modelado de datos que permite representar de manera abstracta las entidades del mundo real y sus interconexiones. Este modelo es fundamental en la fase de análisis de requisitos de datos, ya que proporciona una estructura lógica para el diseño de bases de datos relacionales. El modelado ER es un paso previo indispensable antes de la implementación física de la base de datos, ya que ofrece una representación visual y organizada de los datos y sus relaciones, facilitando así la comprensión y el desarrollo de sistemas de información eficientes.
Mesa de trabajo de madera clara con papel y formas geométricas dibujadas, lápices de colores, regla, taza de café y gafas.

La Relevancia de los Diagramas Entidad-Relación

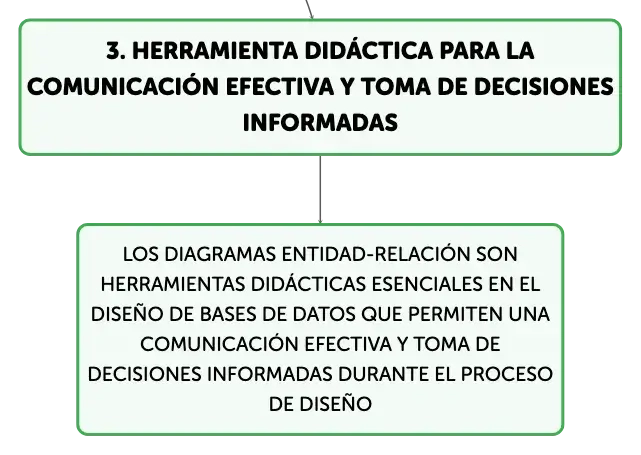

Los Diagramas Entidad-Relación (ERD) son representaciones gráficas esenciales en el diseño de bases de datos, que muestran las entidades y cómo se relacionan entre sí. A diferencia de los diagramas de flujo, los ERD emplean símbolos específicos para denotar entidades, atributos y tipos de relaciones. Estos diagramas son herramientas didácticas que permiten a los diseñadores y partes interesadas visualizar la estructura de la base de datos de manera intuitiva, lo que resulta crucial para la comunicación efectiva durante el proceso de diseño y para la toma de decisiones informadas.

Elementos Esenciales del Modelo ER

El modelo ER se fundamenta en tres componentes principales: entidades, atributos y relaciones. Las entidades son objetos o conceptos del mundo real con existencia independiente, que se representan en la base de datos. Poseen atributos, que son las propiedades que las caracterizan, incluyendo una clave primaria que las identifica de manera única. Las relaciones son vínculos que definen las interacciones entre dos o más entidades. Por ejemplo, en una base de datos de una universidad, las entidades "Estudiante", "Curso" y "Profesor" tendrían atributos específicos y estarían interconectadas a través de relaciones que reflejan la dinámica académica.

Entidades y Conjuntos de Entidades

En el modelo ER, una entidad individual es una instancia específica, como una persona o un evento, mientras que un conjunto de entidades agrupa instancias similares bajo una misma categoría, compartiendo atributos comunes. Por ejemplo, el conjunto de entidades "Estudiante" incluiría atributos como nombre, edad y número de matrícula. Estos conjuntos de entidades son fundamentales para estructurar la información de manera coherente y para establecer las bases de las relaciones entre diferentes tipos de entidades en la base de datos.

Tipos de Relaciones y Cardinalidad

Las relaciones en el modelo ER se definen por su cardinalidad, que describe el número de instancias de una entidad que pueden estar asociadas con otra. Las relaciones pueden ser uno a uno, uno a muchos, muchos a uno o muchos a muchos. Por ejemplo, en una relación uno a muchos, un profesor puede enseñar varios cursos, pero cada curso es impartido por un único profesor. La cardinalidad es vital para comprender la lógica subyacente de la base de datos y para mantener la integridad de los datos, asegurando que las asociaciones entre entidades sean lógicas y coherentes.

Símbolos y Notaciones en los Diagramas ER

Los diagramas ER emplean una variedad de notaciones y símbolos estandarizados para representar las entidades, atributos y relaciones de manera visual. Los rectángulos representan entidades, las elipses denotan atributos y los rombos indican relaciones. Las líneas conectan los atributos a sus entidades y las entidades entre sí a través de las relaciones. Los atributos clave se destacan con un subrayado para señalar su unicidad, y las elipses dobles se utilizan para atributos multivalorados. Estas convenciones permiten a los diseñadores de bases de datos comunicar estructuras de datos complejas de forma clara y uniforme.

Entidades Débiles y Clasificación de Atributos

En el modelo ER, las entidades débiles son aquellas que no tienen una clave primaria propia y dependen de una entidad fuerte para su identificación, estando vinculadas por una relación de identificación. Los atributos, por su parte, son características de las entidades que contienen valores y pueden ser simples, compuestos, derivados o multivalorados. La identificación precisa de los atributos es crucial para el diseño efectivo de una base de datos, ya que proporcionan la información necesaria para describir y diferenciar cada entidad dentro del sistema.
