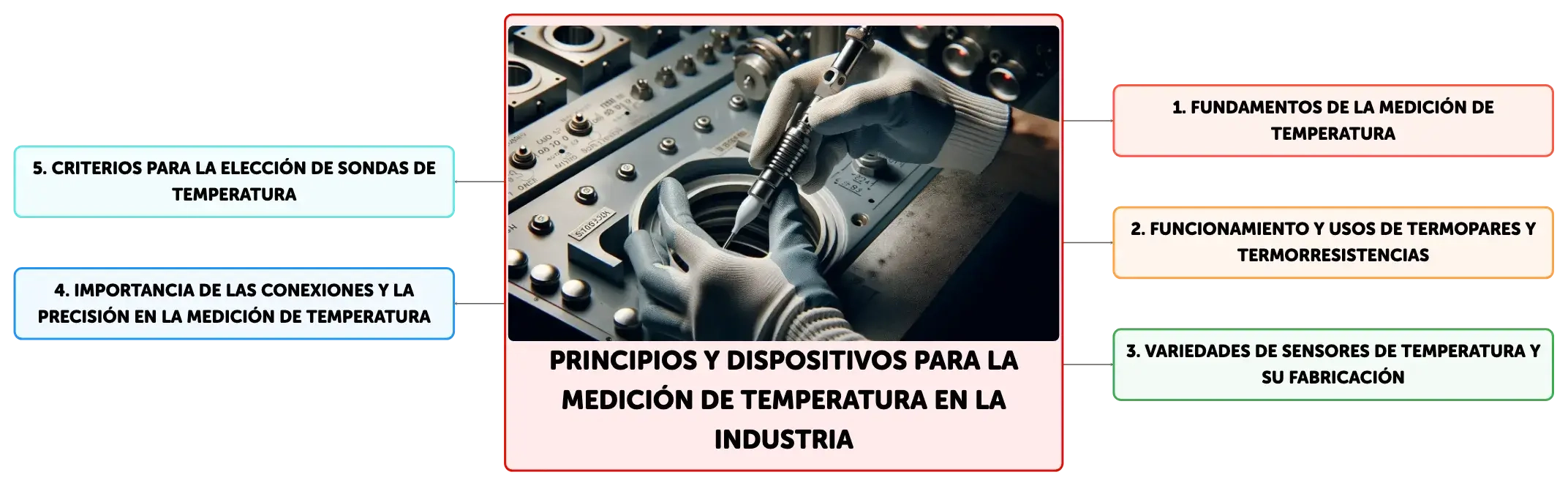

Principios y Dispositivos para la Medición de Temperatura en la Industria

La medición de temperatura en la industria se basa en dispositivos como termopares y termorresistencias, esenciales para garantizar la calidad y seguridad de los procesos. Estos sensores, que varían en materiales y precisión, se adaptan a diferentes rangos de temperatura y entornos, siendo fundamentales en la selección de sondas de temperatura para aplicaciones industriales.

Principios y Dispositivos para la Medición de Temperatura en la Industria

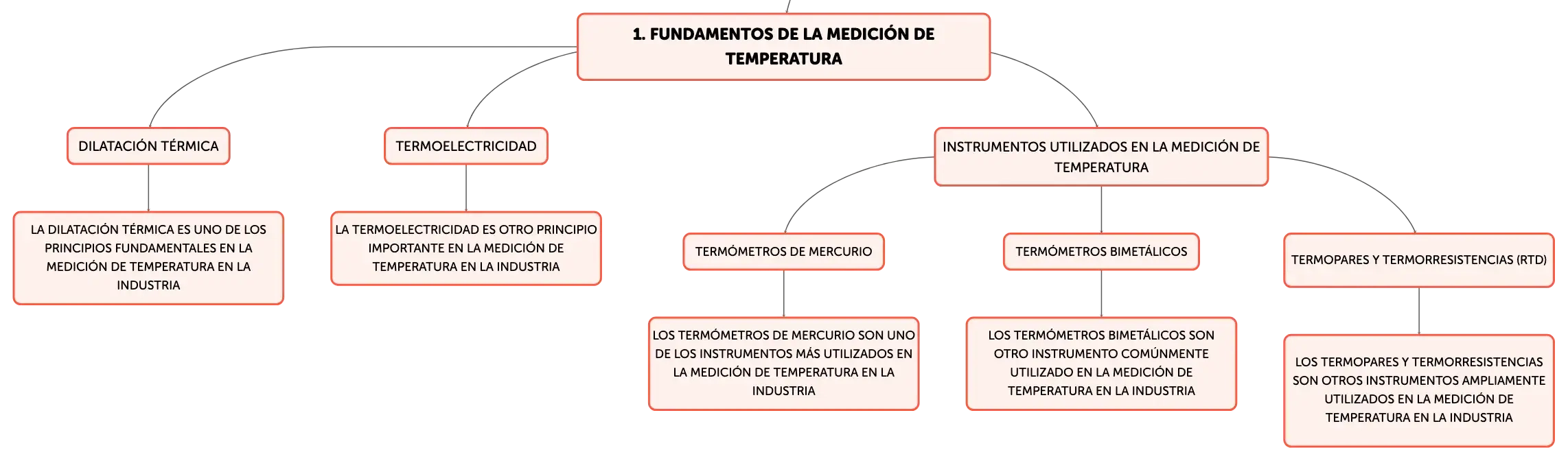

La medición de temperatura es vital en la industria, ya que afecta directamente la calidad y seguridad de los procesos productivos. Se fundamenta en principios como la dilatación térmica y la termoelectricidad. Los instrumentos más utilizados incluyen termómetros de mercurio, termómetros bimetálicos, termopares y termorresistencias (RTD). La selección del instrumento adecuado depende del rango de temperatura, precisión deseada y costos. Las RTD son precisas y sensibles a variaciones mínimas de temperatura, ideales para rangos de -184 a 689 ºC. Los termopares, por su parte, son más económicos y simples, pero para altas temperaturas pueden requerir metales preciosos, aumentando su costo.

Mano enguantada insertando termopar industrial en maquinaria con panel de control desenfocado al fondo, destacando colores grises y blancos.

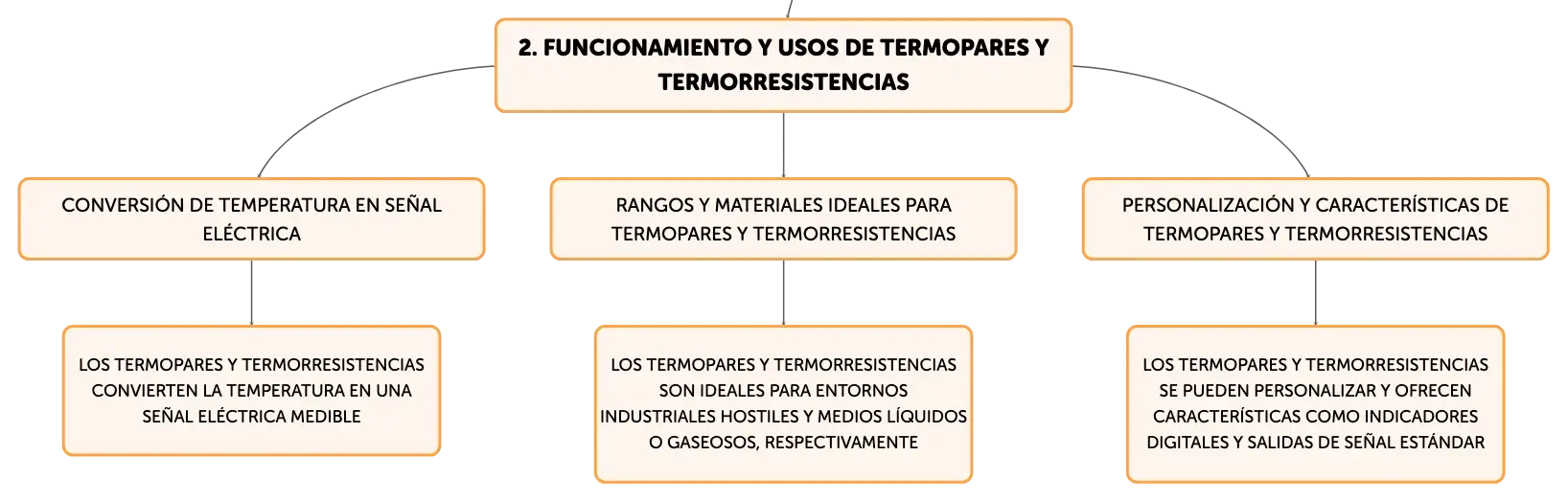

Funcionamiento y Usos de Termopares y Termorresistencias

Termopares y termorresistencias son sensores que convierten la temperatura en una señal eléctrica medible. Los termopares cubren un amplio rango de -200°C a +1800°C y son ideales para entornos industriales hostiles, con opciones de materiales como acero inoxidable y cerámica. Las termorresistencias, con un rango de -200 a +600 °C, son preferidas para mediciones precisas en medios líquidos o gaseosos. Ambos tipos de sensores se pueden personalizar y ofrecen características como indicadores digitales, termopozos y salidas de señal estándar, como la de 4-20 mA, para integrarse en sistemas de control.

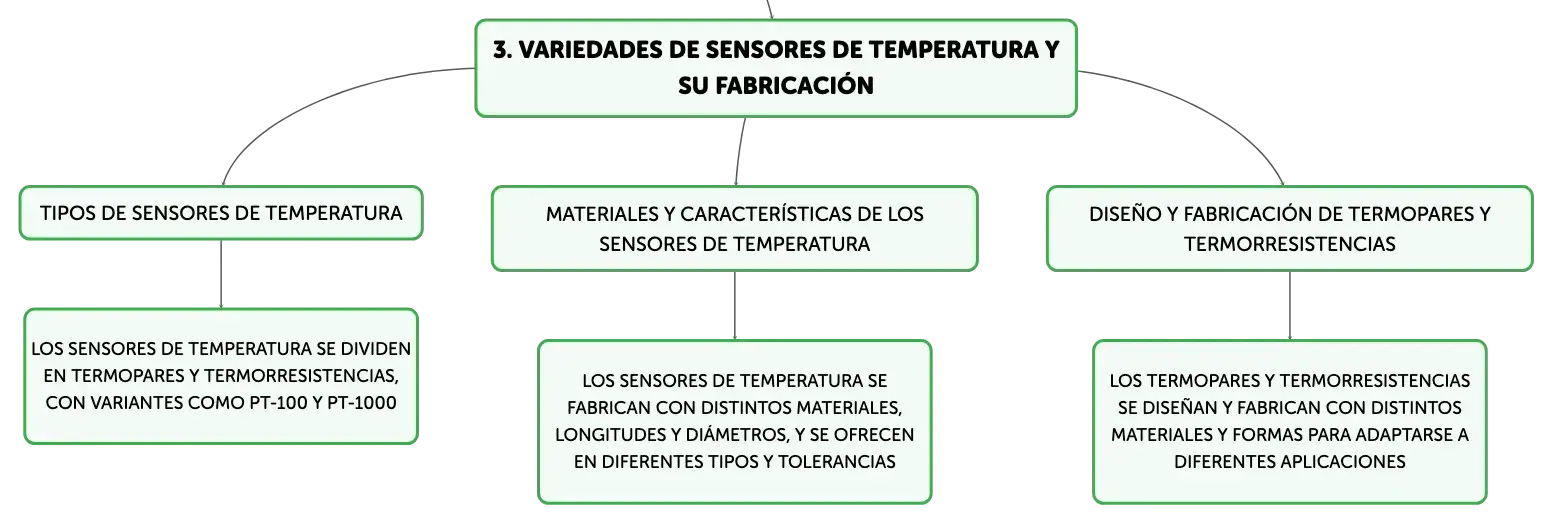

Variedades de Sensores de Temperatura y su Fabricación

Los sensores de temperatura se dividen en termopares y termorresistencias, con variantes como Pt-100 y Pt-1000. Se fabrican con distintos materiales para la vaina y pueden tener diversas longitudes y diámetros, así como diferentes tipos de conexiones al proceso. Los termopares se ofrecen en tipos J, K, E, T, R, S y B, cada uno con tolerancias y formas específicas. Las termorresistencias se diseñan con cabezales para contacto directo o con cables para aplicaciones menos exigentes. La precisión de estos sensores varía por clase, siendo la clase A la más precisa y la clase B la estándar.

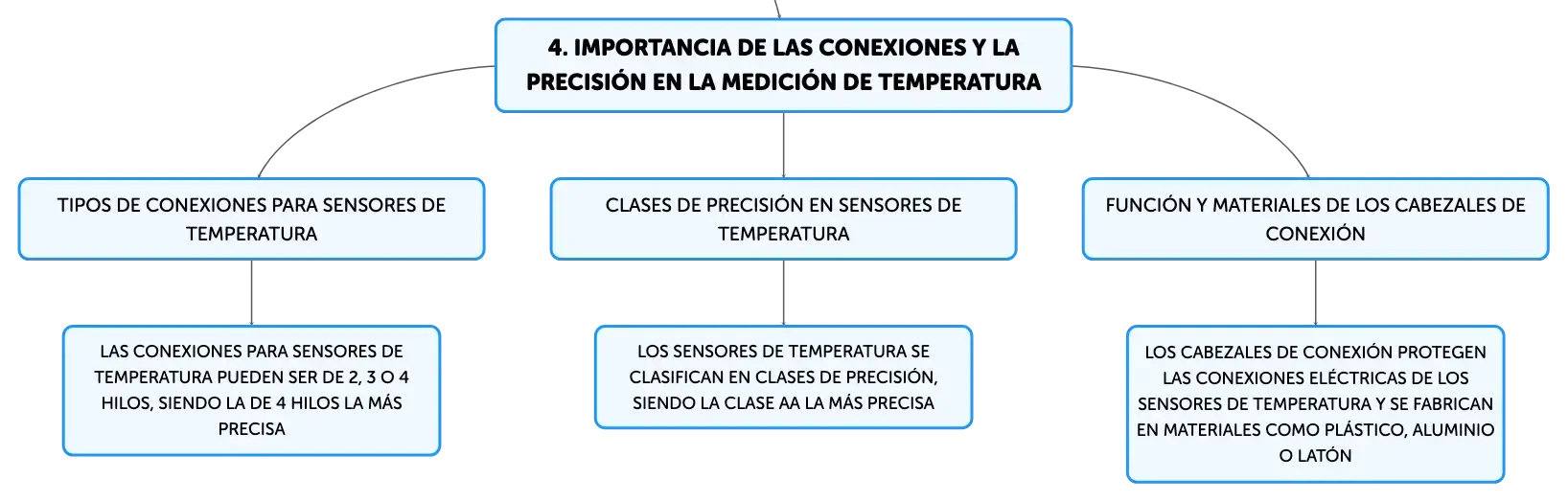

Importancia de las Conexiones y la Precisión en la Medición de Temperatura

La precisión en la medición de temperatura es crítica y depende del tipo de conexión del sensor. Las configuraciones de conexión pueden ser de 2, 3 o 4 hilos, con la de 4 hilos reduciendo el error por resistencia del conductor. Los sensores se clasifican en clases de precisión, de la clase B a la clase AA, siendo la clase AA la más precisa. Es esencial elegir la clase de precisión correcta y el tipo de conexión para asegurar mediciones confiables y exactas en aplicaciones industriales.

Diseño y Función de los Cabezales de Conexión

Los cabezales de conexión son esenciales para proteger las conexiones eléctricas de las termorresistencias y facilitar su instalación. Fabricados en materiales como plástico, aluminio o latón, cumplen con normativas como DIN y ASA. En su interior albergan bornes de conexión sobre zócalos que se adaptan a diferentes configuraciones de sensores. La selección adecuada del cabezal es crucial para mantener la integridad de la medición y asegurar la durabilidad del sensor en ambientes industriales.

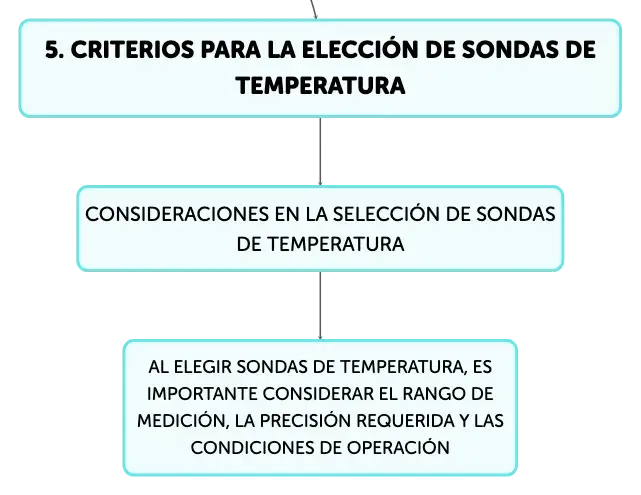

Criterios para la Elección de Sondas de Temperatura

Al seleccionar sondas de temperatura, es importante considerar el rango de medición, la precisión requerida y las condiciones óptimas de operación. Los sensores deben ser capaces de funcionar dentro del rango de temperatura específico del proceso. Las especificaciones del cable de conexión, como su material y resistencia térmica, deben ser acordes con el entorno de medición. Es fundamental diseñar los sensores para evitar daños, como no doblar los primeros 60 mm de la punta, y seleccionarlos conforme a los estándares de seguridad y certificaciones aplicables.
