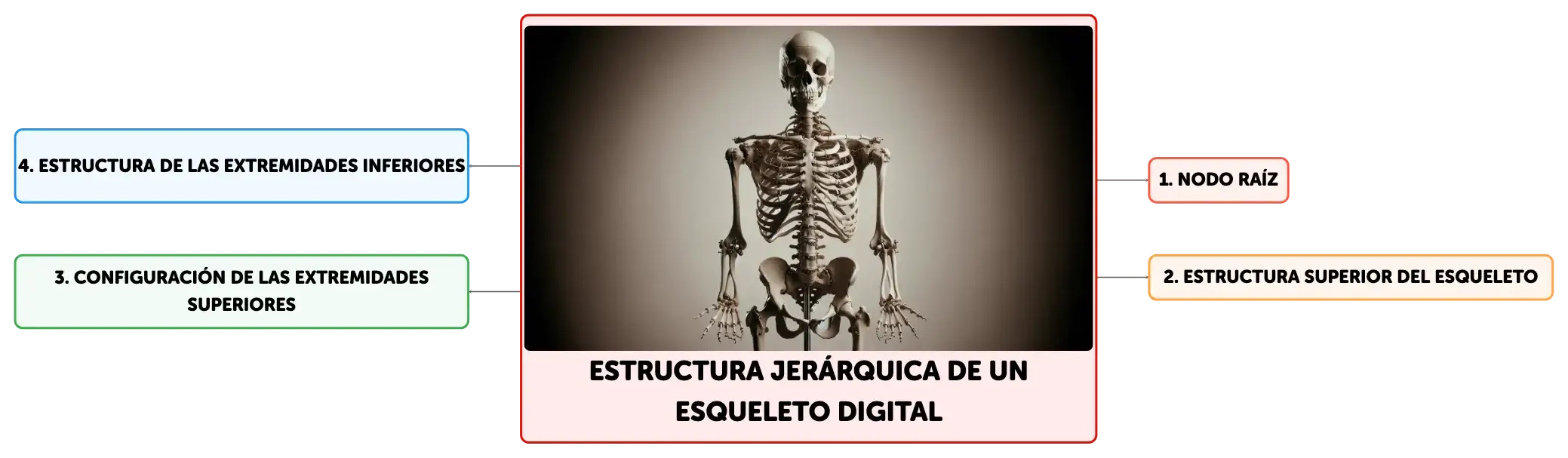

Estructura Jerárquica de un Esqueleto Digital

Estructura Jerárquica de un Esqueleto Digital

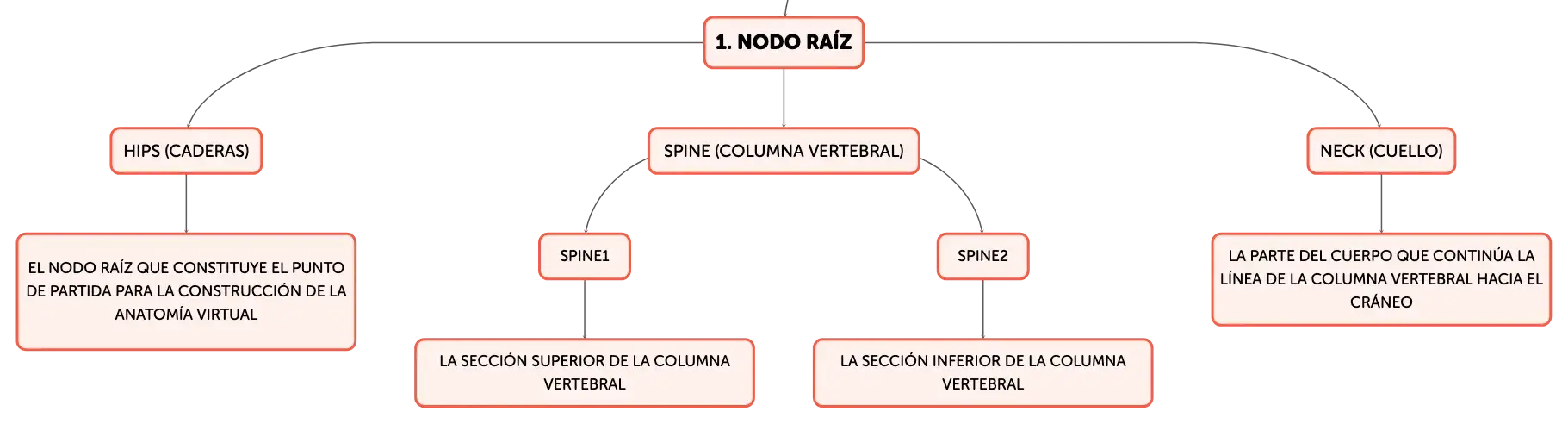

En el ámbito de la animación y el modelado 3D, es imprescindible entender la estructura jerárquica de un esqueleto digital, comúnmente conocido como "rigging". Este proceso se inicia con el nodo raíz, denominado "Hips" (caderas), que constituye el punto de partida para la construcción de la anatomía virtual. A partir de este nodo central, se desarrollan nodos secundarios que representan distintas partes del cuerpo. Por ejemplo, el nodo "Spine" (columna vertebral) se extiende desde las caderas y se subdivide en "Spine1" y "Spine2", correspondientes a las secciones superior e inferior de la columna, respectivamente. Esta estructura jerárquica es fundamental para la articulación y el movimiento fluido de los personajes en un entorno virtual, replicando la complejidad del cuerpo humano con gran fidelidad.

Desarrollo de la Estructura Superior del Esqueleto

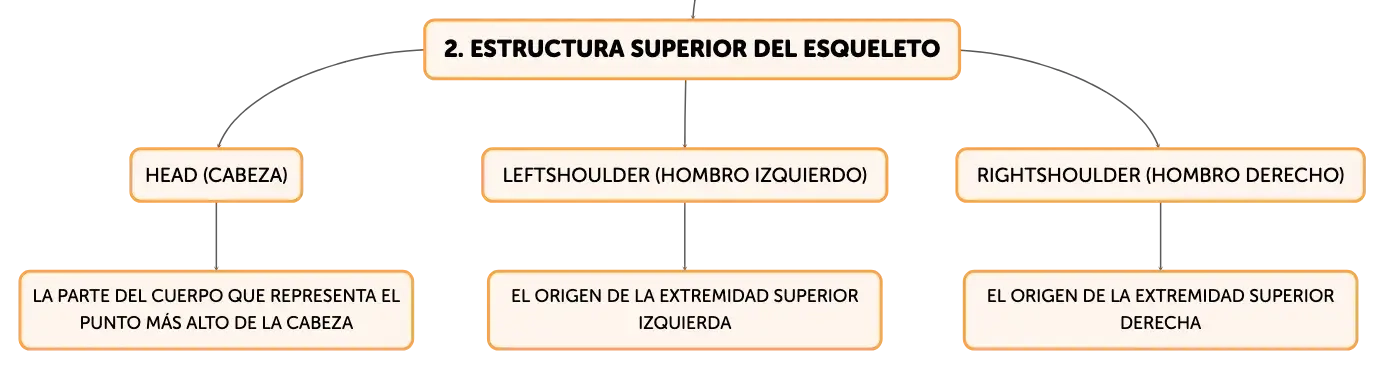

Avanzando en la jerarquía esquelética, desde el nodo "Spine2" se desprenden ramificaciones que forman la parte superior del cuerpo. Los nodos "Neck" (cuello) y "Head" (cabeza) continúan la línea de la columna vertebral hacia el cráneo, finalizando en el nodo "HeadTop_End", que representa el punto más alto de la cabeza. De manera simultánea, desde "Spine2" emergen los nodos "LeftShoulder" y "RightShoulder", que se corresponden con los hombros izquierdo y derecho. Estos nodos son el origen de las extremidades superiores, dando paso a una serie de nodos que configuran los brazos, antebrazos y manos, incluyendo la subdivisión en dedos y sus falanges, lo que permite una animación detallada y precisa de estas partes.

Configuración de las Extremidades Superiores

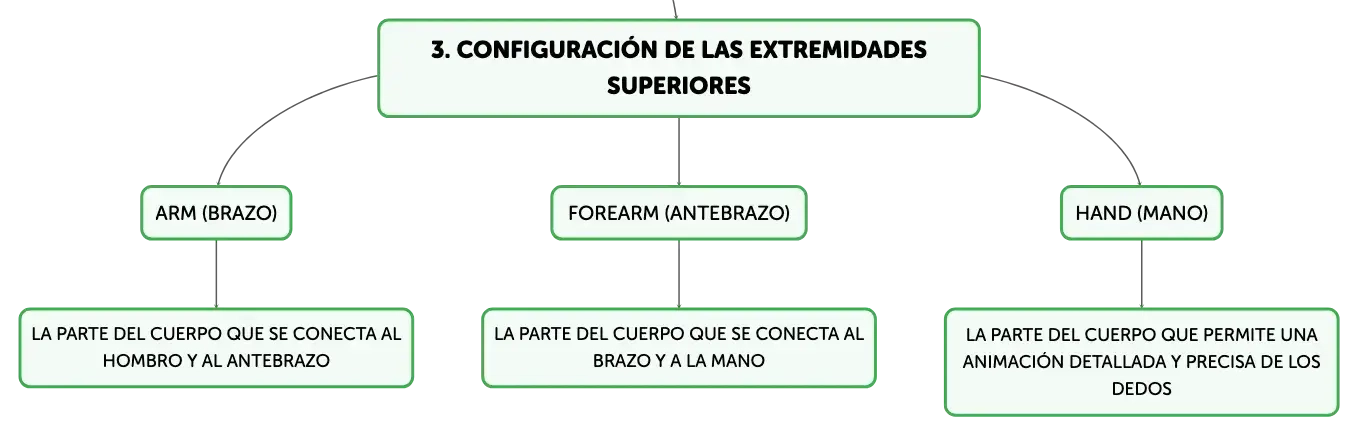

Las extremidades superiores se estructuran mediante una secuencia de nodos que reflejan la anatomía del brazo humano. Cada hombro se enlaza a un nodo "Arm" (brazo), que se conecta a un nodo "ForeArm" (antebrazo). La complejidad se incrementa al llegar a las manos, donde cada dedo se representa con una serie de nodos que simulan las articulaciones y segmentos óseos. Por ejemplo, el nodo "LeftHandThumb1" inicia la secuencia del pulgar izquierdo, seguido por nodos adicionales que representan las partes subsiguientes hasta la punta del dedo. Este patrón se replica para cada dedo, garantizando una representación detallada y funcional de la mano en el modelo 3D.

Estructura de las Extremidades Inferiores

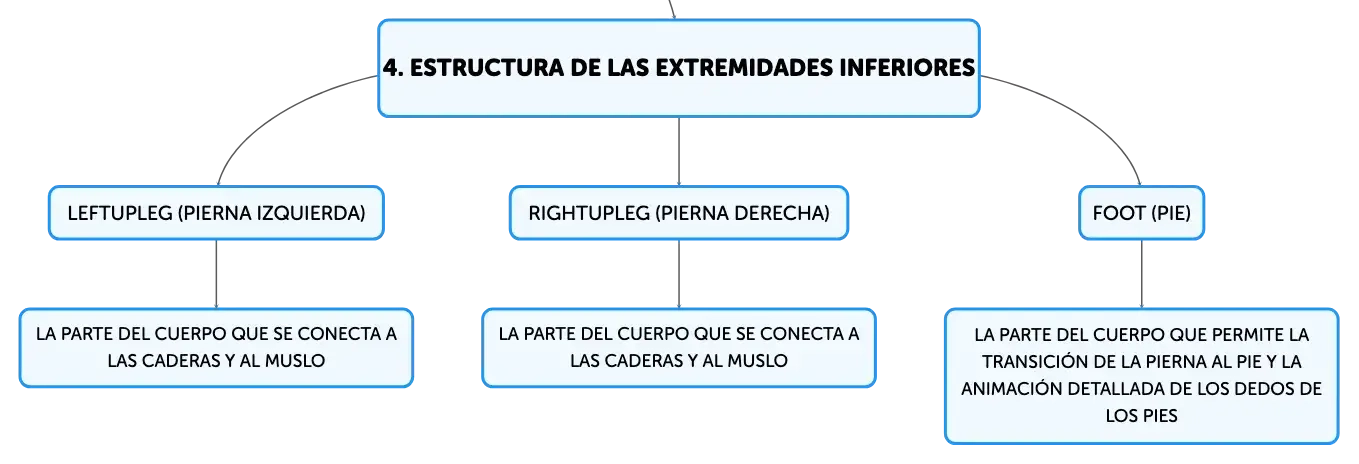

La estructura de las extremidades inferiores sigue un patrón análogo al de las superiores, pero adaptado a la anatomía de las piernas. Desde el nodo raíz "Hips", se extienden los nodos "LeftUpLeg" y "RightUpLeg", que representan las partes superiores de las piernas izquierda y derecha. Estos se conectan a los nodos "Leg" (pierna), que a su vez se vinculan con los nodos "Foot" (pie), representando la transición de la pierna al pie. La jerarquía se completa con los nodos "ToeBase" (base del dedo del pie) y "Toe_End" (extremo del dedo del pie), que facilitan la animación detallada de los dedos de los pies, crucial para movimientos como caminar o correr en la animación.

Importancia de la Jerarquía en la Animación 3D

La jerarquía esquelética en la animación 3D es esencial para conseguir movimientos realistas y naturales en los personajes digitales. Cada nodo funciona como un punto de articulación, y su relación jerárquica con otros nodos determina la mecánica de movimiento de una parte del cuerpo en relación con otra. Esta estructura permite a los animadores crear movimientos complejos mediante la manipulación de nodos individuales, facilitando la animación de figuras humanas o de otras criaturas con gran precisión y eficiencia. Además, una jerarquía bien establecida es vital para la rigidez del modelo, asegurando que las deformaciones sean coherentes y que el personaje se mueva de manera convincente dentro de su entorno virtual.
