Principios Básicos de la Topografía

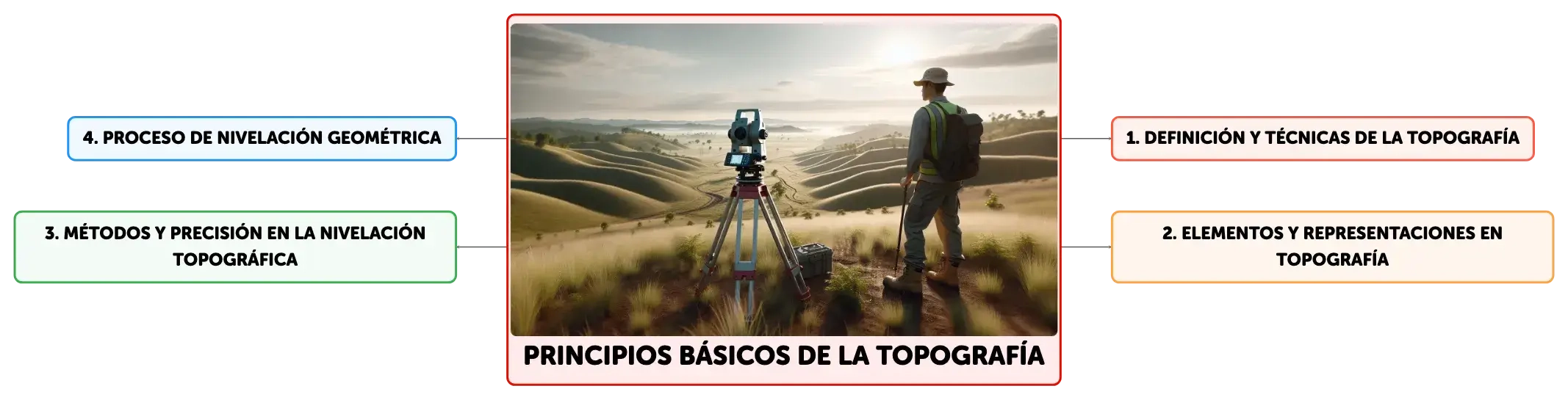

Mapa conceptual
La topografía es esencial para entender la forma y características de la superficie terrestre. Incluye técnicas como la nivelación geométrica y trigonométrica, y utiliza instrumentos como el nivel óptico para determinar alturas y cotas. Los puntos topográficos y las cartas topográficas son fundamentales en la representación de la geografía física, y la precisión es clave en proyectos de ingeniería civil y geodesia.
Resumen
Esquema
Principios Básicos de la Topografía
La topografía es la disciplina que se especializa en la medición y representación detallada de las características físicas de la superficie terrestre. Entre sus técnicas esenciales se encuentra la nivelación, cuyo propósito es determinar la diferencia de altura entre dos o más puntos o su altitud respecto a un plano de referencia común, que suele ser el nivel medio del mar. La nivelación directa o geométrica se realiza mediante la comparación de alturas utilizando instrumentos precisos para establecer diferencias en metros o centímetros. La cota topográfica, por su parte, es un valor que expresa la altura de un punto con respecto al plano de referencia. Las cotas pueden ser absolutas, referidas a un nivel de referencia universal como el nivel del mar, o relativas, definidas para propósitos específicos y sin necesidad de correlación con sistemas de referencia externos.Elementos y Representaciones en Topografía
En el campo de la topografía, un punto topográfico es una posición exacta en el terreno con coordenadas geográficas o planimétricas precisas. Estos puntos pueden ser elementos naturales o artificiales con una estabilidad temporal adecuada, como un afloramiento rocoso o un hito colocado por el topógrafo. Los Puntos Fijos (PF) y los Puntos Trigonométricos son ejemplos de puntos topográficos con alta estabilidad y con coordenadas y cotas previamente establecidas. Las cartas topográficas, por otro lado, son representaciones gráficas de una porción de la superficie terrestre, mostrando la ubicación y altitud de puntos seleccionados, y se elaboran a partir de datos obtenidos en el campo y referenciados a planos con cotas conocidas.Métodos y Precisión en la Nivelación Topográfica
La topografía utiliza varios métodos de nivelación, cada uno adecuado para diferentes aplicaciones y con distintos grados de precisión. La Nivelación Geométrica, realizada con niveles ópticos o electrónicos, es la más precisa y se clasifica en distintos órdenes según su exactitud. La Nivelación Trigonométrica, que emplea ángulos y distancias para calcular desniveles, y la Nivelación por Satélite, que utiliza señales de sistemas de posicionamiento global (GPS), son también métodos frecuentemente utilizados. La geodesia incorpora técnicas como la nivelación gravimétrica y barométrica para medir la forma y el campo gravitatorio de la Tierra, mientras que la cartografía puede recurrir a la restitución fotogramétrica para crear mapas a partir de fotografías aéreas.Proceso de Nivelación Geométrica
El proceso de nivelación geométrica implica la toma de lecturas en una mira graduada utilizando el hilo medio de un retículo, a una distancia máxima recomendada de 60 a 70 metros para evitar errores por curvatura terrestre y refracción atmosférica. La diferencia entre las lecturas de dos puntos proporciona el desnivel entre ellos. Para determinar cotas, se suma la altura del punto de vista (PV) o eje óptico del nivel al resultado anterior. Si se inicia desde un punto conocido con cota fija, se puede establecer un plano de referencia y proceder con la nivelación a partir de ese punto, extendiendo la red de puntos nivelados.El Instrumento de Nivelación Óptica
El nivel óptico, también llamado equialtímetro, es un instrumento clave en la nivelación geométrica. Este dispositivo incluye un telescopio con un retículo estadimétrico y un nivel de burbuja o un compensador automático para asegurar la horizontalidad del eje óptico. Los niveles ópticos pueden ser automáticos, que se ajustan por sí mismos, o manuales, y su precisión y características varían según su aplicación en campos como la geodesia, la topografía general o la ingeniería civil. Componentes adicionales como plomadas ópticas o láser y tornillos nivelantes permiten una nivelación y alineación precisas del instrumento.
Mostrar más

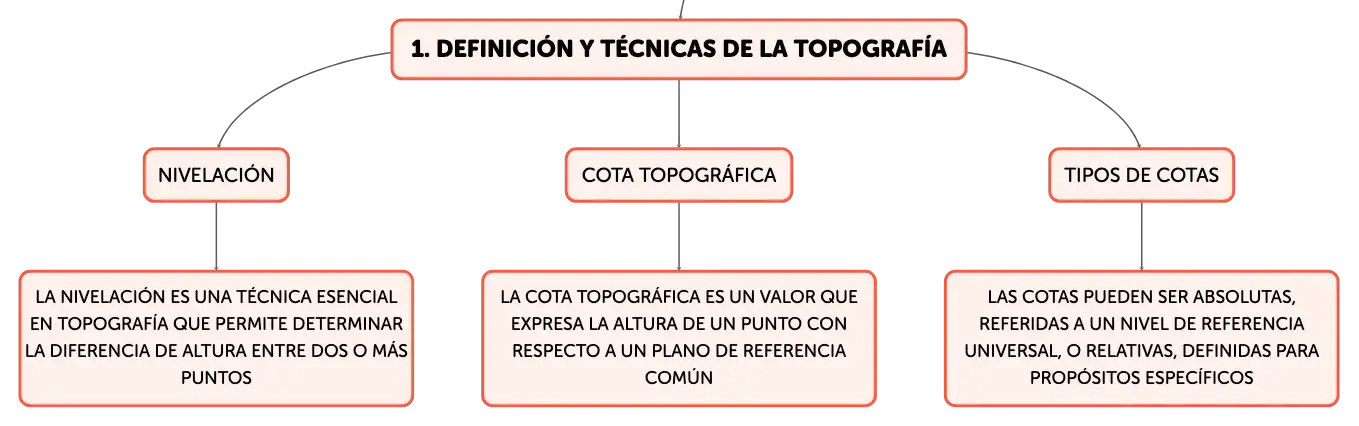

Definición y técnicas de la topografía
Nivelación
La nivelación es una técnica esencial en topografía que permite determinar la diferencia de altura entre dos o más puntos
Cota topográfica
La cota topográfica es un valor que expresa la altura de un punto con respecto a un plano de referencia común
Tipos de cotas
Las cotas pueden ser absolutas, referidas a un nivel de referencia universal, o relativas, definidas para propósitos específicos

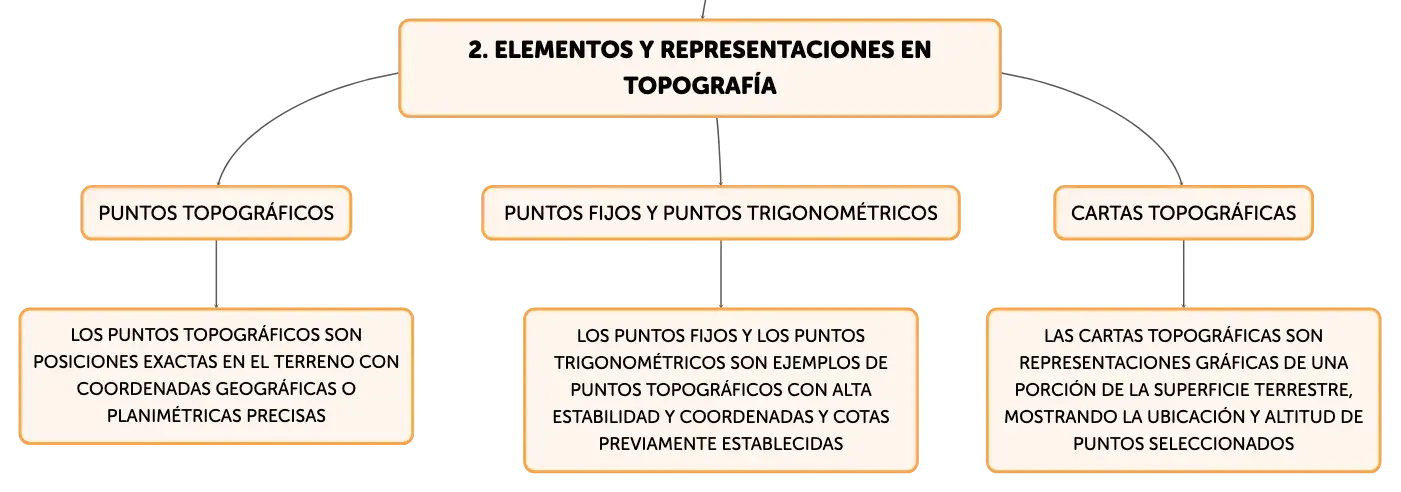

Elementos y representaciones en topografía
Puntos topográficos
Los puntos topográficos son posiciones exactas en el terreno con coordenadas geográficas o planimétricas precisas
Puntos Fijos y Puntos Trigonométricos
Los Puntos Fijos y los Puntos Trigonométricos son ejemplos de puntos topográficos con alta estabilidad y coordenadas y cotas previamente establecidas
Cartas topográficas
Las cartas topográficas son representaciones gráficas de una porción de la superficie terrestre, mostrando la ubicación y altitud de puntos seleccionados

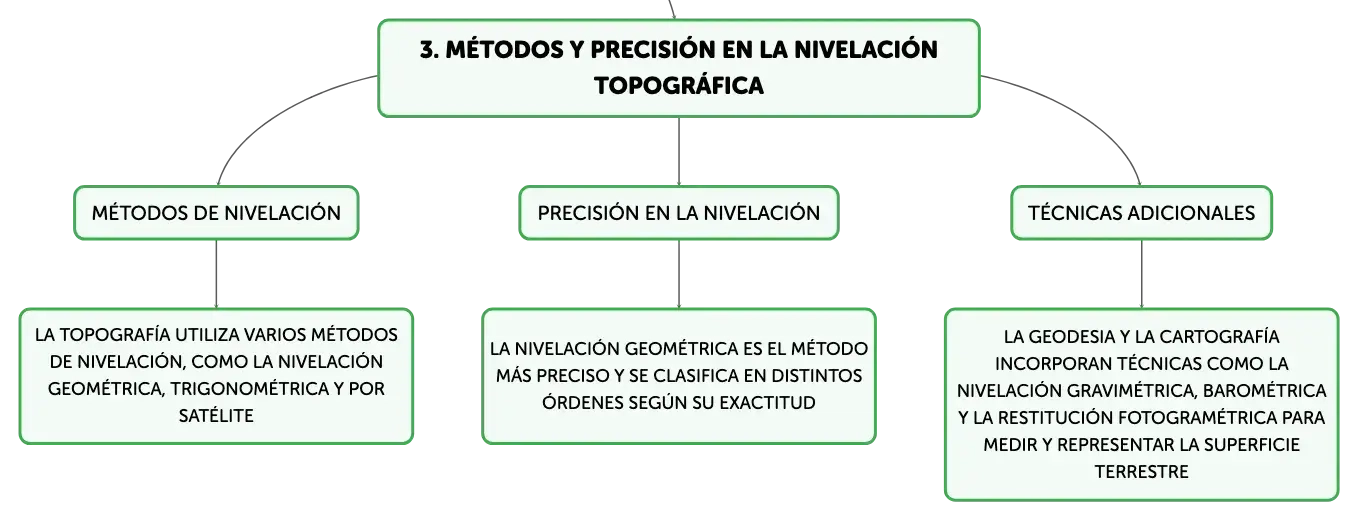

Métodos y precisión en la nivelación topográfica
Métodos de nivelación
La topografía utiliza varios métodos de nivelación, como la Nivelación Geométrica, Trigonométrica y por Satélite
Precisión en la nivelación
La Nivelación Geométrica es el método más preciso y se clasifica en distintos órdenes según su exactitud
Técnicas adicionales
La geodesia y la cartografía incorporan técnicas como la nivelación gravimétrica, barométrica y la restitución fotogramétrica para medir y representar la superficie terrestre

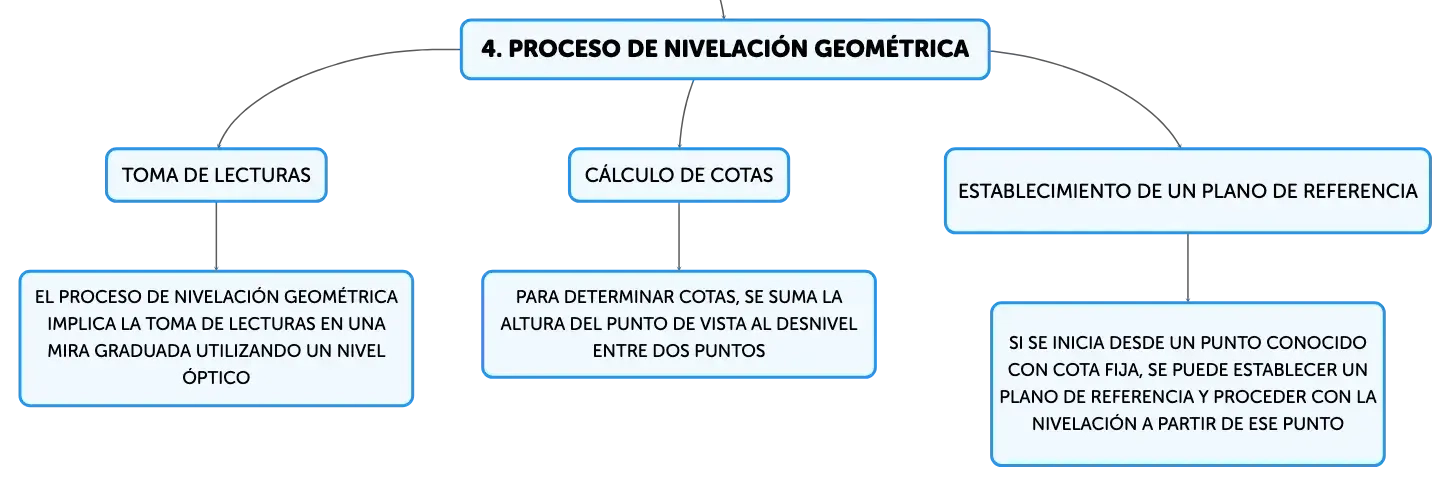

Proceso de nivelación geométrica
Toma de lecturas
El proceso de nivelación geométrica implica la toma de lecturas en una mira graduada utilizando un nivel óptico
Cálculo de cotas
Para determinar cotas, se suma la altura del punto de vista al desnivel entre dos puntos
Establecimiento de un plano de referencia
Si se inicia desde un punto conocido con cota fija, se puede establecer un plano de referencia y proceder con la nivelación a partir de ese punto
Principios Básicos de la Topografía
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Definición de topografía
Disciplina que mide y representa las características físicas de la superficie terrestre.
01
Técnica de nivelación en topografía
Proceso para determinar la diferencia de altura entre puntos o su altitud respecto al nivel medio del mar.
02
Nivelación directa o geométrica
Método que usa instrumentos precisos para establecer diferencias de altura en metros o centímetros.
