Los condensadores y su importancia en circuitos eléctricos y electrónicos

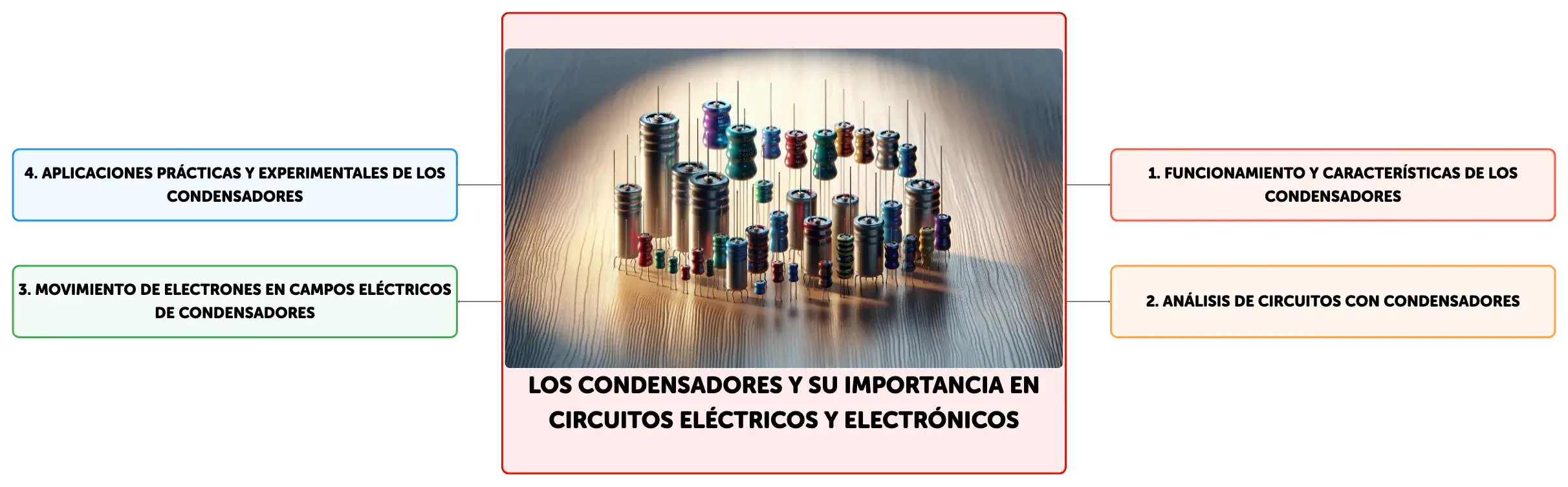

Mapa conceptual
Los condensadores son componentes clave en circuitos eléctricos, almacenando energía en campos eléctricos. Su capacidad, medida en faradios, depende de factores como la constante dieléctrica y el tamaño de las placas. En configuraciones en serie o paralelo, la capacidad y energía total varían, afectando la carga y voltaje. Su comprensión es vital para el diseño de sistemas electrónicos y el estudio de la física de partículas cargadas.
Resumen
Esquema
Fundamentos de los Condensadores en Circuitos Eléctricos
Los condensadores son componentes esenciales en circuitos eléctricos y electrónicos, diseñados para almacenar energía en un campo eléctrico. La capacidad de un condensador, simbolizada por la letra C, se mide en faradios y se define como la cantidad de carga eléctrica Q que puede almacenar por cada unidad de voltaje V que se le aplica, siguiendo la relación C = Q/V. La capacidad también depende de las características físicas del condensador, como la constante dieléctrica del material aislante (k) y la constante dieléctrica del vacío (ε0), así como del área A de las placas conductoras y la distancia d entre ellas, de acuerdo con la fórmula C = kε0A/d. La conexión de condensadores en paralelo resulta en una capacidad total que es la suma de las capacidades individuales, mientras que en serie, la capacidad total es el inverso de la suma de los inversos de las capacidades individuales, lo que afecta la distribución de carga y voltaje en el circuito.Análisis de Circuitos con Condensadores
El análisis de circuitos que incluyen condensadores requiere el cálculo de la capacidad equivalente, la carga en cada condensador, la diferencia de potencial entre las placas y la energía almacenada. La capacidad equivalente de condensadores en paralelo se determina sumando las capacidades individuales, mientras que en serie se calcula como el inverso de la suma de los inversos de las capacidades individuales. La carga en condensadores conectados en paralelo varía según su capacidad y el voltaje aplicado, pero es la misma para todos los condensadores en serie. La diferencia de potencial se reparte en los condensadores en serie proporcionalmente a sus capacidades inversas. La energía almacenada en un condensador se calcula con la fórmula W = 1/2 CV^2, donde W representa la energía, C la capacidad y V el voltaje aplicado. Estos cálculos son vitales para comprender el impacto de los condensadores en el funcionamiento de circuitos eléctricos y electrónicos.Comportamiento de los Electrones en Campos Eléctricos de Condensadores
El estudio del movimiento de los electrones en los campos eléctricos creados por condensadores es fundamental en la física de partículas cargadas. Cuando un electrón entra en un campo eléctrico de un condensador, experimenta una fuerza eléctrica que modifica su trayectoria y velocidad. Esta fuerza se calcula con la ecuación F = qE, donde q es la carga del electrón y E la intensidad del campo eléctrico. La resultante aceleración se obtiene aplicando la segunda ley de Newton, a = F/m, siendo m la masa del electrón. La dirección y magnitud del campo eléctrico, junto con la velocidad inicial del electrón, determinan su trayectoria final. Estos principios son cruciales para el diseño de dispositivos electrónicos y para entender fenómenos a nivel microscópico.Cálculo de Capacidades y Energía en Configuraciones de Condensadores
Calcular la capacidad y la energía en distintas configuraciones de condensadores es clave para el diseño y análisis de circuitos eléctricos. Al configurar un banco de condensadores para lograr una capacidad y voltaje deseados, es importante considerar las características de cada condensador y cómo su conexión afecta el rendimiento del conjunto. La energía total almacenada en un banco de condensadores se halla sumando la energía de cada uno, considerando su capacidad y el voltaje aplicado. La introducción de un dieléctrico entre las placas de un condensador modifica su capacidad y la diferencia de potencial, debido a la constante dieléctrica del material. Estos cálculos aseguran que los sistemas eléctricos operen de manera segura y eficiente.Aplicaciones Prácticas y Experimentales de Condensadores
Los condensadores desempeñan roles importantes en aplicaciones prácticas y experimentales en campos como la física y la ingeniería. Se utilizan para establecer la relación entre las capacidades de dos condensadores comparando sus potenciales cuando se cargan y se conectan en paralelo. En experimentos con electrones, se observa cómo el campo eléctrico de un condensador influye en la trayectoria y velocidad de estos, lo que es relevante para el diseño de dispositivos como tubos de rayos catódicos y aceleradores de partículas. Además, los condensadores son esenciales en la construcción de redes de circuitos para regular la distribución de carga y voltaje, y para el almacenamiento de energía en sistemas eléctricos. La comprensión de estos principios es esencial para estudiantes de física e ingeniería, ya que proporciona las bases para el análisis y diseño de sistemas electrónicos complejos.
Mostrar más

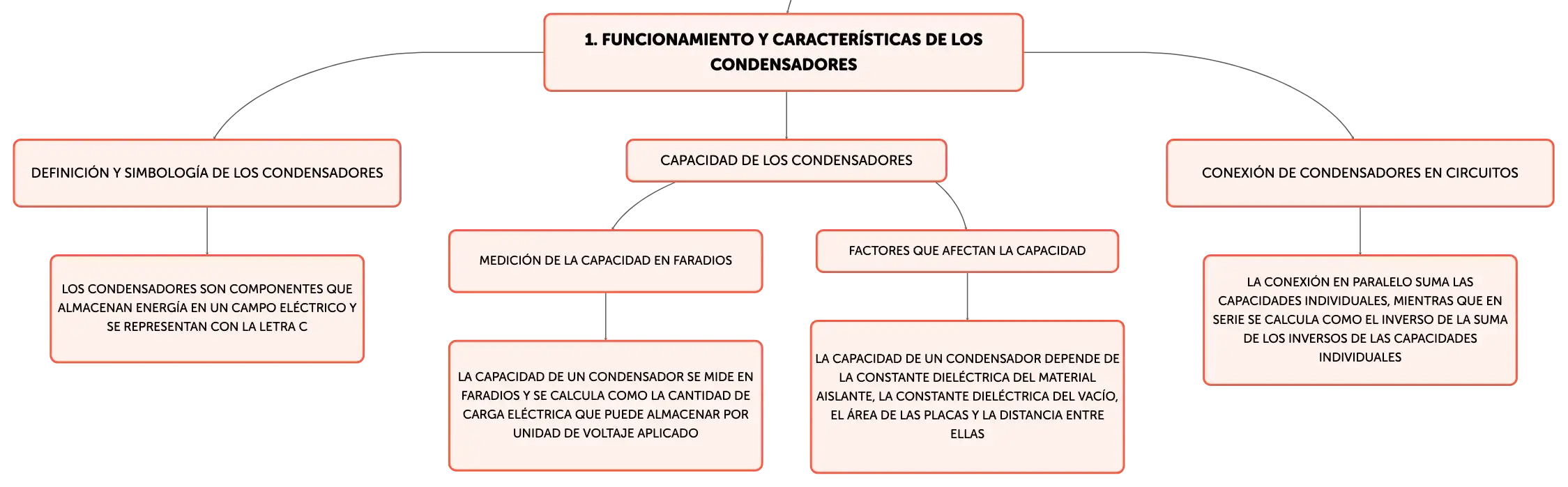

Funcionamiento y características de los condensadores
Definición y simbología de los condensadores
Los condensadores son componentes que almacenan energía en un campo eléctrico y se representan con la letra C
Capacidad de los condensadores
Medición de la capacidad en faradios
La capacidad de un condensador se mide en faradios y se calcula como la cantidad de carga eléctrica que puede almacenar por unidad de voltaje aplicado
Factores que afectan la capacidad
La capacidad de un condensador depende de la constante dieléctrica del material aislante, la constante dieléctrica del vacío, el área de las placas y la distancia entre ellas
Conexión de condensadores en circuitos
La conexión en paralelo suma las capacidades individuales, mientras que en serie se calcula como el inverso de la suma de los inversos de las capacidades individuales

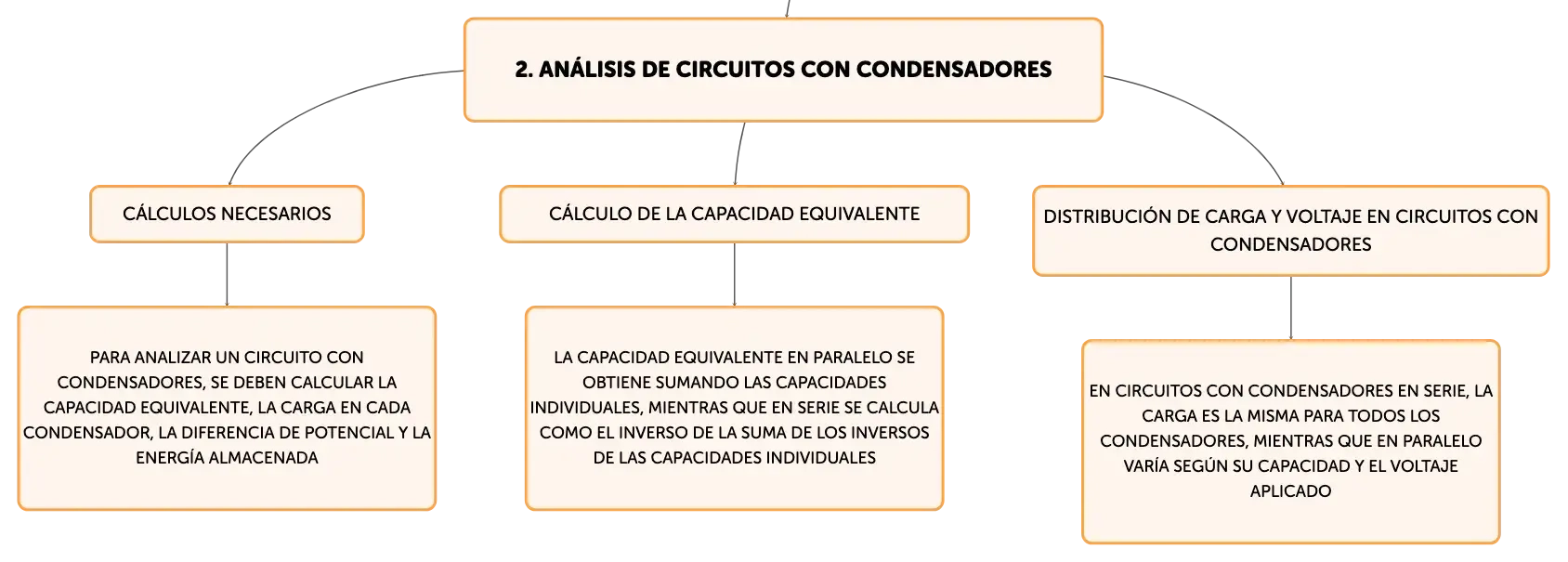

Análisis de circuitos con condensadores
Cálculos necesarios
Para analizar un circuito con condensadores, se deben calcular la capacidad equivalente, la carga en cada condensador, la diferencia de potencial y la energía almacenada
Cálculo de la capacidad equivalente
La capacidad equivalente en paralelo se obtiene sumando las capacidades individuales, mientras que en serie se calcula como el inverso de la suma de los inversos de las capacidades individuales
Distribución de carga y voltaje en circuitos con condensadores
En circuitos con condensadores en serie, la carga es la misma para todos los condensadores, mientras que en paralelo varía según su capacidad y el voltaje aplicado

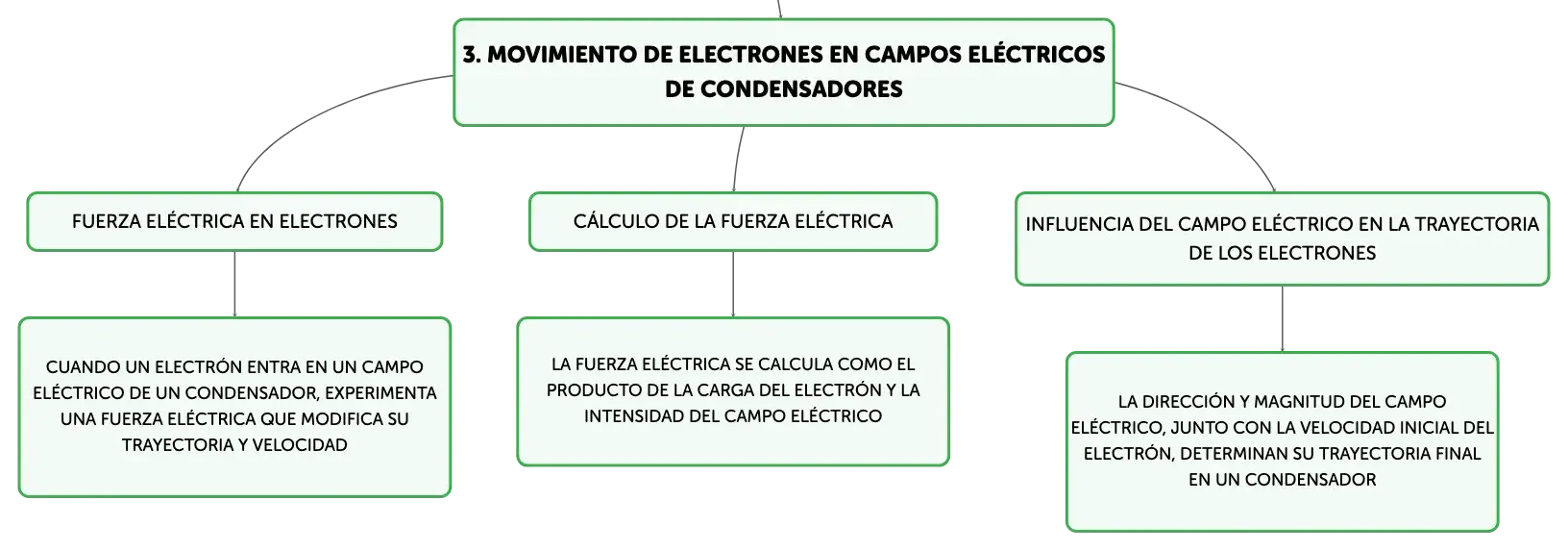

Movimiento de electrones en campos eléctricos de condensadores
Fuerza eléctrica en electrones
Cuando un electrón entra en un campo eléctrico de un condensador, experimenta una fuerza eléctrica que modifica su trayectoria y velocidad
Cálculo de la fuerza eléctrica
La fuerza eléctrica se calcula como el producto de la carga del electrón y la intensidad del campo eléctrico
Influencia del campo eléctrico en la trayectoria de los electrones
La dirección y magnitud del campo eléctrico, junto con la velocidad inicial del electrón, determinan su trayectoria final en un condensador

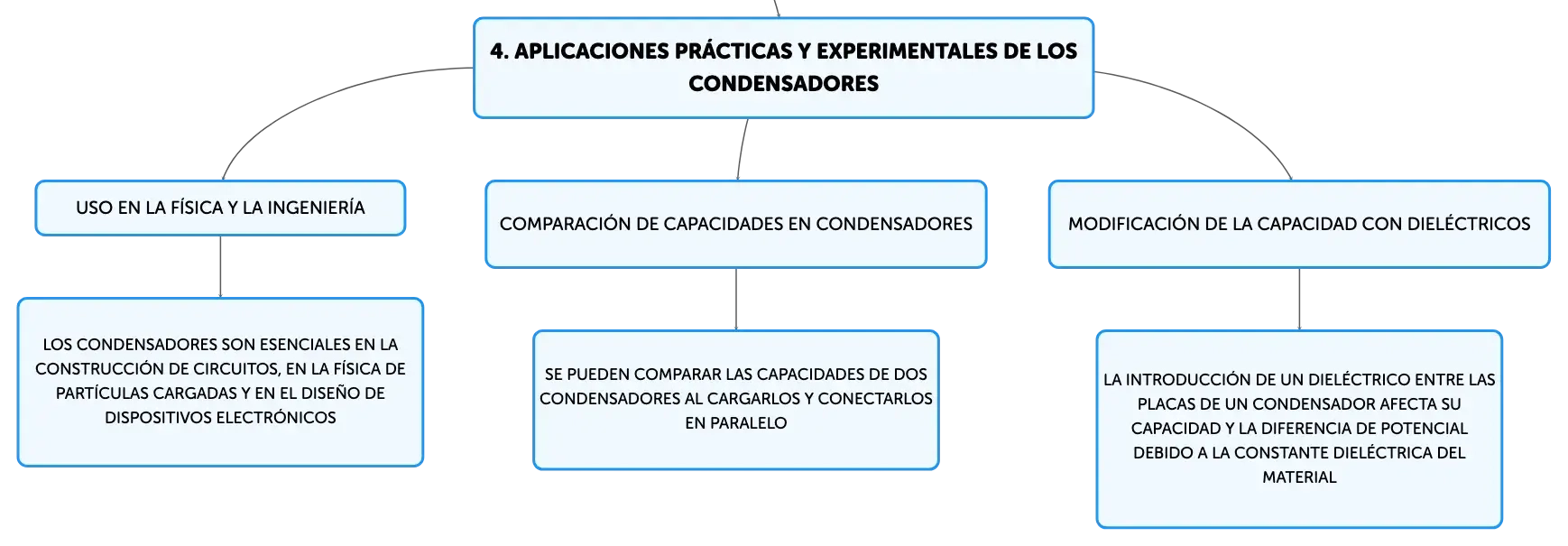

Aplicaciones prácticas y experimentales de los condensadores
Uso en la física y la ingeniería
Los condensadores son esenciales en la construcción de circuitos, en la física de partículas cargadas y en el diseño de dispositivos electrónicos
Comparación de capacidades en condensadores
Se pueden comparar las capacidades de dos condensadores al cargarlos y conectarlos en paralelo
Modificación de la capacidad con dieléctricos
La introducción de un dieléctrico entre las placas de un condensador afecta su capacidad y la diferencia de potencial debido a la constante dieléctrica del material
Los condensadores y su importancia en circuitos eléctricos y electrónicos
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Definición de capacidad de condensador
Capacidad (C) es la cantidad de carga eléctrica (Q) que un condensador puede almacenar por unidad de voltaje (V) aplicado.
01
Fórmula de capacidad con características físicas
C = kε0A/d, donde k es la constante dieléctrica del material, ε0 la permitividad del vacío, A el área de las placas y d la distancia entre ellas.
02
Efecto de la conexión en paralelo de condensadores
La conexión en paralelo suma las capacidades individuales, aumentando la capacidad total del circuito.
