Los microscopios son herramientas esenciales en la ciencia para observar objetos diminutos. Con componentes mecánicos como el pie, el tubo y el revólver, y un sistema óptico que incluye oculares y objetivos, permiten un análisis detallado. La iluminación es clave para visualizar muestras, que se preparan cuidadosamente para su estudio. Además, se utilizan micrómetros para mediciones precisas en el campo visual microscópico.

Summary

Outline

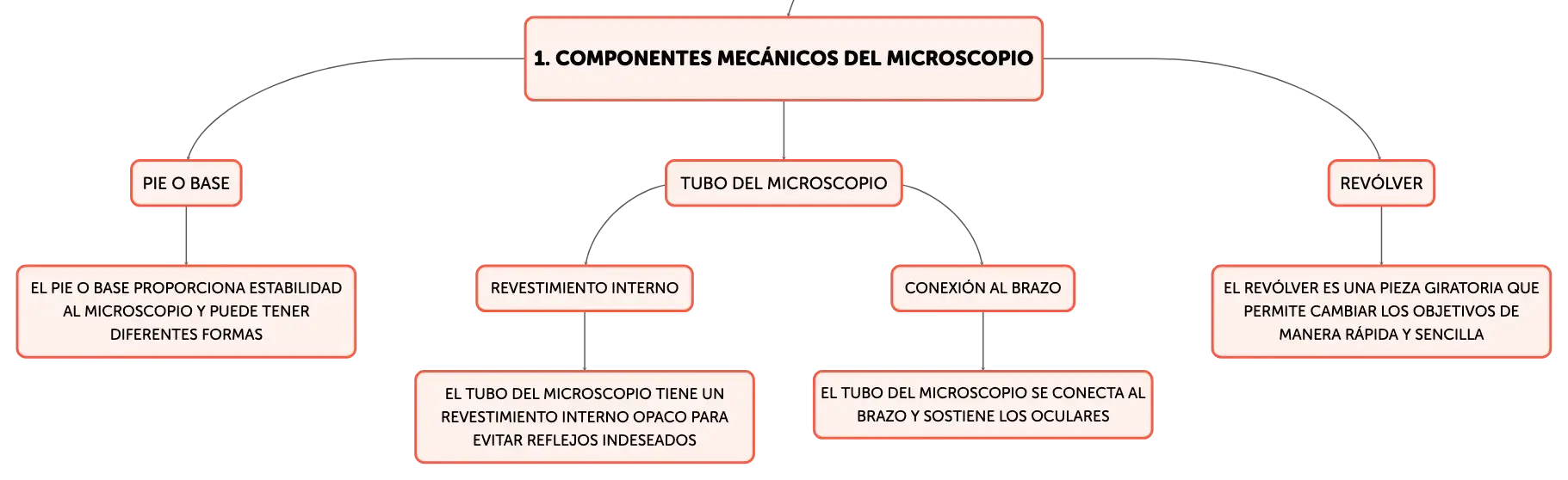

Componentes Mecánicos del Microscopio

El microscopio, una herramienta fundamental en el campo de la ciencia, permite la observación detallada de objetos demasiado pequeños para ser vistos a simple vista. Se compone de elementos mecánicos y ópticos. Entre los componentes mecánicos, el pie o base proporciona estabilidad al instrumento y puede presentar diversas formas, como la de Y o rectangular. El tubo del microscopio, que es cilíndrico y posee un revestimiento interno opaco para evitar reflejos indeseados, sostiene los oculares y se conecta al brazo. El revólver es una pieza giratoria que facilita el cambio de objetivos de manera rápida y sencilla. La columna o brazo, que une el tubo con la base, proporciona soporte y permite el manejo ergonómico del microscopio. La platina es la plataforma donde se coloca la muestra y puede ser estática o mecánica, permitiendo movimientos precisos de la muestra con el uso de un carro. Los tornillos macrométrico y micrométrico son esenciales para el enfoque; el primero realiza ajustes gruesos de la distancia entre la muestra y el objetivo, mientras que el segundo permite ajustes finos para una visualización nítida y detallada.

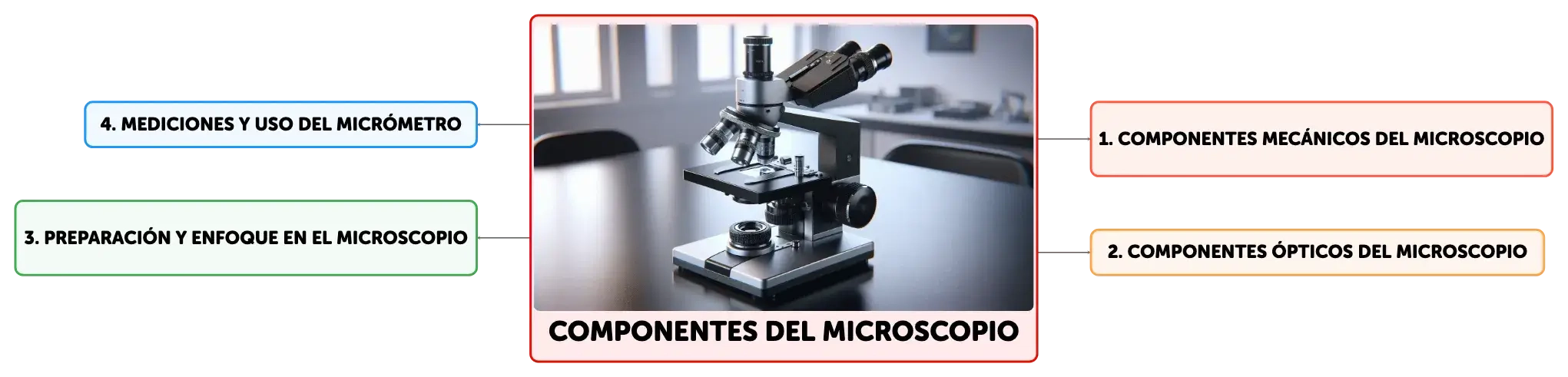

Microscopio compuesto moderno en laboratorio con base rectangular, brazo metálico, tubo de ocular gris, tres objetivos de distintos tamaños y escenario con portaobjetos.

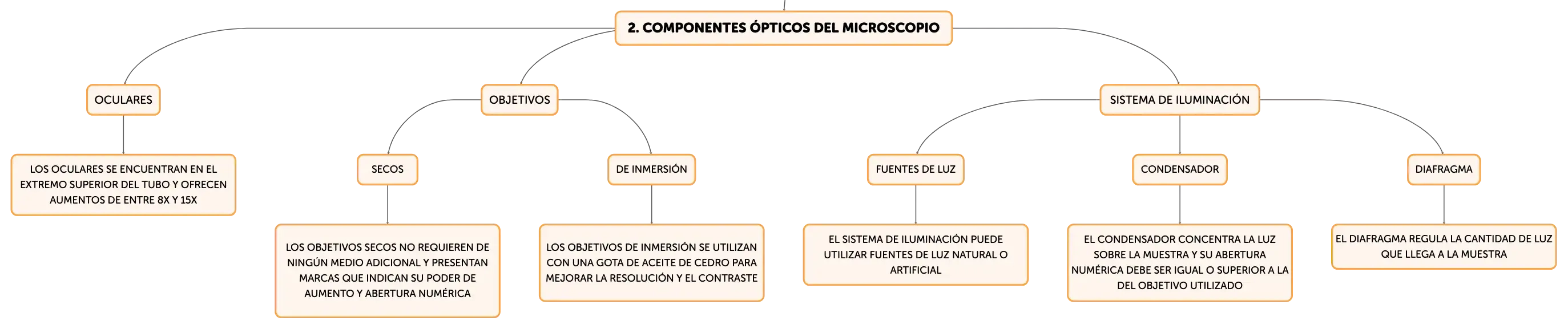

Sistema Óptico del Microscopio

El sistema óptico es el corazón del microscopio, encargado de magnificar las imágenes de las muestras. Los oculares, ubicados en el extremo superior del tubo, suelen contener un par de lentes y ofrecen aumentos que varían, comúnmente entre 8X y 15X. Los objetivos, que se acoplan al revólver, se clasifican en secos y de inmersión. Los objetivos secos no requieren de ningún medio adicional entre la lente y la muestra y presentan marcas que indican su poder de aumento y su abertura numérica, que es un indicador de su capacidad para captar luz y detalles finos. Los objetivos de inmersión, por otro lado, se utilizan con una gota de aceite de cedro para mejorar la resolución y el contraste, alcanzando aumentos típicos de 100X. Estos se reconocen por un anillo de color, generalmente negro, en su extremo inferior.

Sistema de Iluminación en el Microscopio

Una iluminación adecuada es crucial para la visualización efectiva de las muestras bajo el microscopio. El sistema de iluminación puede utilizar fuentes de luz natural o artificial, como lámparas de tungsteno o LED. El condensador, situado debajo de la platina, concentra la luz sobre la muestra, y su abertura numérica debe ser igual o superior a la del objetivo utilizado para maximizar la resolución. El diafragma, que forma parte del condensador, regula la cantidad de luz que llega a la muestra. En los microscopios que no cuentan con una fuente de luz integrada, se emplea un espejo con caras plana y cóncava para reflejar la luz ambiental hacia el condensador.

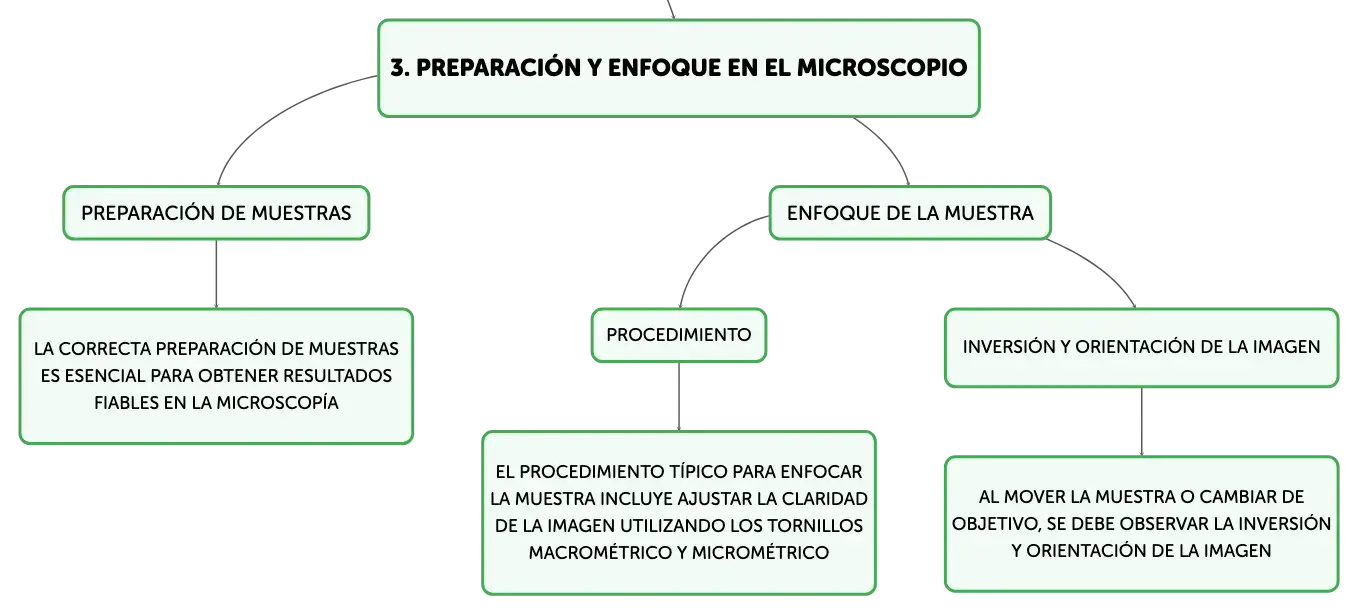

Preparación de Muestras y Enfoque en el Microscopio

La correcta preparación de muestras es esencial para obtener resultados fiables en la microscopía. Un procedimiento típico incluye colocar un objeto, como una letra 'e' recortada de un periódico, sobre un portaobjetos, añadir una gota de agua y cubrir con una laminilla, asegurándose de evitar la formación de burbujas de aire. Para enfocar la muestra, se inicia con el objetivo de menor aumento y se ajusta la claridad de la imagen utilizando primero el tornillo macrométrico y luego el micrométrico. Al mover la muestra o cambiar de objetivo, se debe observar la inversión y orientación de la imagen, así como la correspondencia del movimiento de la muestra con el desplazamiento observado a través del ocular.

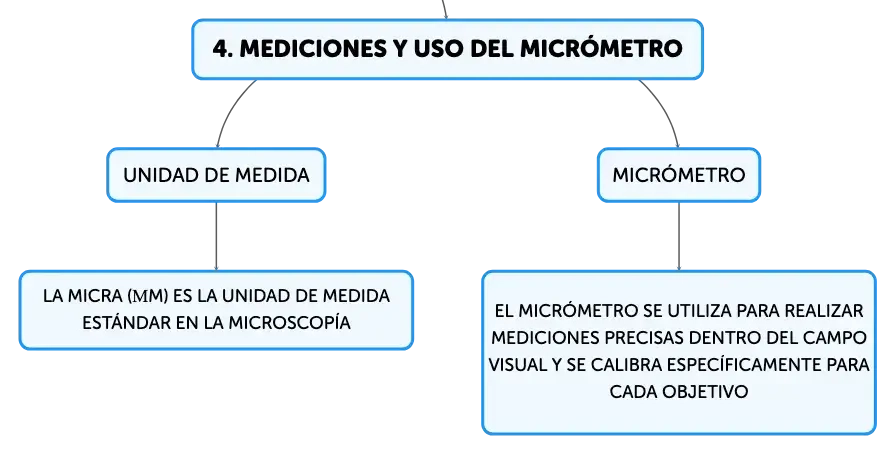

Mediciones Microscópicas y Uso del Micrómetro

La microscopía emplea la micra (µm) como unidad de medida estándar, que corresponde a una milésima parte de un milímetro (1/1000 mm). Para realizar mediciones precisas dentro del campo visual, se utiliza un micrómetro o retículo micrométrico, que se calibra específicamente para cada objetivo. Aunque es posible estimar el tamaño de los objetos observados conociendo el diámetro del campo visual proporcionado por cada objetivo, el uso de un micrómetro permite una cuantificación exacta y es indispensable para la investigación científica y el análisis detallado de estructuras microscópicas.

Want to create maps from your material?

Enter text, upload a photo, or audio to Algor. In a few seconds, Algorino will transform it into a conceptual map, summary, and much more!

Learn with Algor Education flashcards

Click on each card to learn more about the topic

00

El ______ es esencial en la ciencia para observar objetos muy pequeños.

microscopio

01

La base del microscopio, que puede ser en forma de Y o ______, asegura su estabilidad.

rectangular

02

El ______ del microscopio contiene un revestimiento opaco para prevenir reflejos.

tubo
