Gráficos de Control en el Control de Calidad
Concept Map
Los gráficos de control son fundamentales en la gestión de calidad para monitorear procesos industriales. Estos gráficos utilizan la desviación estándar y el rango promedio para establecer límites de control y detectar variaciones en la producción. Se clasifican en gráficos para variables y atributos, cada uno adaptado a características cuantitativas o cualitativas de los productos. Su implementación permite identificar causas asignables de variaciones y tomar medidas correctivas para mantener la calidad.
Summary
Outline
Estimación de la Desviación Estándar y Cálculo de Límites de Control en Gráficos de Control
En el campo del control de calidad, la desviación estándar (σ) es un indicador estadístico fundamental que mide la variabilidad o dispersión de un conjunto de datos. Para estimar σ en el contexto de los gráficos de control, se utiliza el rango promedio (R) de las muestras, dividiéndolo por el factor d2, que varía según el tamaño de la muestra (n) y se encuentra en tablas estandarizadas para gráficos de control. Los límites de control, que son umbrales críticos para evaluar si un proceso se mantiene dentro de los parámetros de control estadístico, se calculan utilizando la media de las medias (X̄) y el rango promedio (R), multiplicados por un factor de escala A2, que también depende del tamaño de la muestra. Estos límites, conocidos como Límite Superior de Control (LSC) y Límite Inferior de Control (LIC), ayudan a determinar si las variaciones en el proceso son aleatorias o si indican una causa especial que requiere atención.Principios y Utilidad de los Gráficos de Control
Los gráficos de control son herramientas analíticas esenciales en la gestión de la calidad, utilizadas para monitorear y controlar procesos industriales y de fabricación. Un proceso se considera bajo control estadístico cuando las variaciones observadas son aleatorias y se encuentran dentro de los límites de control establecidos. En cambio, si se detectan variaciones sistemáticas o no aleatorias, se identifican como causas asignables, lo que indica que el proceso está fuera de control y requiere intervención. Los gráficos de control son valiosos para detectar estas causas asignables a tiempo, permitiendo la implementación de medidas correctivas para restablecer la estabilidad del proceso. Además, estos gráficos son útiles para definir estándares de calidad, guiar a los operadores para alcanzar dichos estándares y determinar cuándo es necesario realizar ajustes en el proceso.Clasificación de los Gráficos de Control: Variables y Atributos
Los gráficos de control se dividen en dos tipos principales: gráficos para variables y gráficos para atributos. Los gráficos para variables se aplican a características cuantitativas, como dimensiones o pesos, y se utilizan para monitorear tanto la tendencia central como la dispersión de los datos. Esto se logra mediante gráficos de la media y gráficos del rango o de la desviación estándar. Por otro lado, los gráficos para atributos se emplean para características cualitativas, como la conformidad con las especificaciones, y se centran en la proporción o el número de unidades defectuosas o no conformes en un lote de producción.Implementación de Gráficos de Control para Variables
Al establecer un gráfico de control para variables, es recomendable comenzar con un mínimo de 20 muestras, seleccionando tamaños de muestra que suelen oscilar entre 4 y 6 unidades. Cuando los parámetros poblacionales, como la media (μ) y la desviación estándar (σ), son desconocidos, se estiman a partir de los datos de las muestras. La media global de las muestras (X̄) se utiliza como la línea central en el gráfico de control para la media, también conocido como gráfico X̄, mientras que la variabilidad se monitorea a través de un gráfico de rango o de desviación estándar, que proporciona una visualización clara de la dispersión de los datos a lo largo del tiempo.Gráficos de Control para Atributos y Planes de Muestreo
Los gráficos de control para atributos, como el gráfico p (proporción de defectuosos) y el gráfico np (número de defectuosos), son herramientas estadísticas aplicadas cuando la calidad se evalúa de manera binaria (es decir, el producto es bueno o defectuoso). Estos gráficos utilizan tamaños de muestra más grandes y se basan en la proporción de unidades defectuosas para establecer la línea central y los límites de control. Los planes de muestreo son estrategias que se aplican para evaluar la calidad de lotes de productos, donde se inspecciona una muestra aleatoria y se toma una decisión de aceptar o rechazar el lote completo basándose en el número de defectuosos encontrados. Estos planes consideran los riesgos tanto para el fabricante como para el consumidor y se diseñan en función de niveles de calidad aceptables y porcentajes de defectuosidad permitidos, determinando así la probabilidad de aceptación o rechazo de los lotes.
Show More
Estimación de la Desviación Estándar y Cálculo de Límites de Control en Gráficos de Control
Desviación Estándar (σ)
La desviación estándar mide la variabilidad o dispersión de un conjunto de datos
Estimación de σ en Gráficos de Control
Rango Promedio (R)
El rango promedio se utiliza para estimar σ en gráficos de control
Factor d2
El factor d2, que varía según el tamaño de la muestra, se utiliza para estimar σ en gráficos de control
Cálculo de Límites de Control
Media de las Medias (X̄)
La media de las medias se utiliza para calcular los límites de control en gráficos de control
Rango Promedio (R)
El rango promedio se utiliza para calcular los límites de control en gráficos de control
Factor de Escala A2
El factor de escala A2, que depende del tamaño de la muestra, se utiliza para calcular los límites de control en gráficos de control
Principios y Utilidad de los Gráficos de Control
Control de Calidad
Los gráficos de control son herramientas esenciales en el control de calidad
Control Estadístico
Los gráficos de control se utilizan para monitorear y controlar procesos industriales y de fabricación
Variaciones en el Proceso
Los gráficos de control ayudan a determinar si las variaciones en el proceso son aleatorias o si indican una causa especial que requiere atención

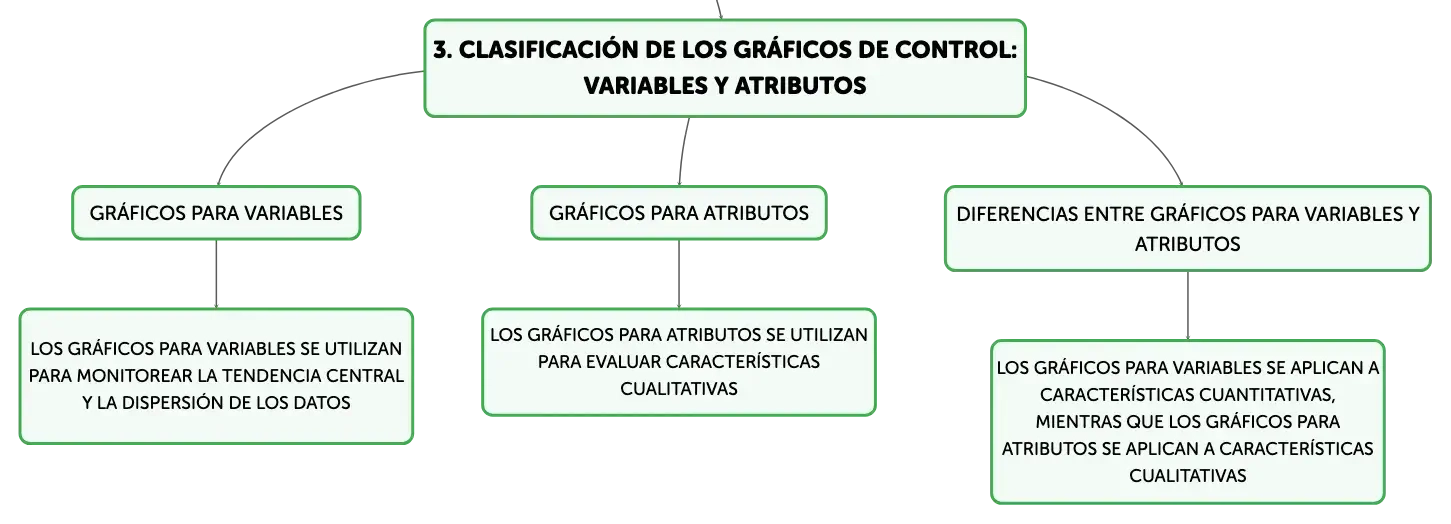

Clasificación de los Gráficos de Control: Variables y Atributos
Gráficos para Variables
Los gráficos para variables se utilizan para monitorear la tendencia central y la dispersión de los datos
Gráficos para Atributos
Los gráficos para atributos se utilizan para evaluar características cualitativas
Diferencias entre Gráficos para Variables y Atributos
Los gráficos para variables se aplican a características cuantitativas, mientras que los gráficos para atributos se aplican a características cualitativas

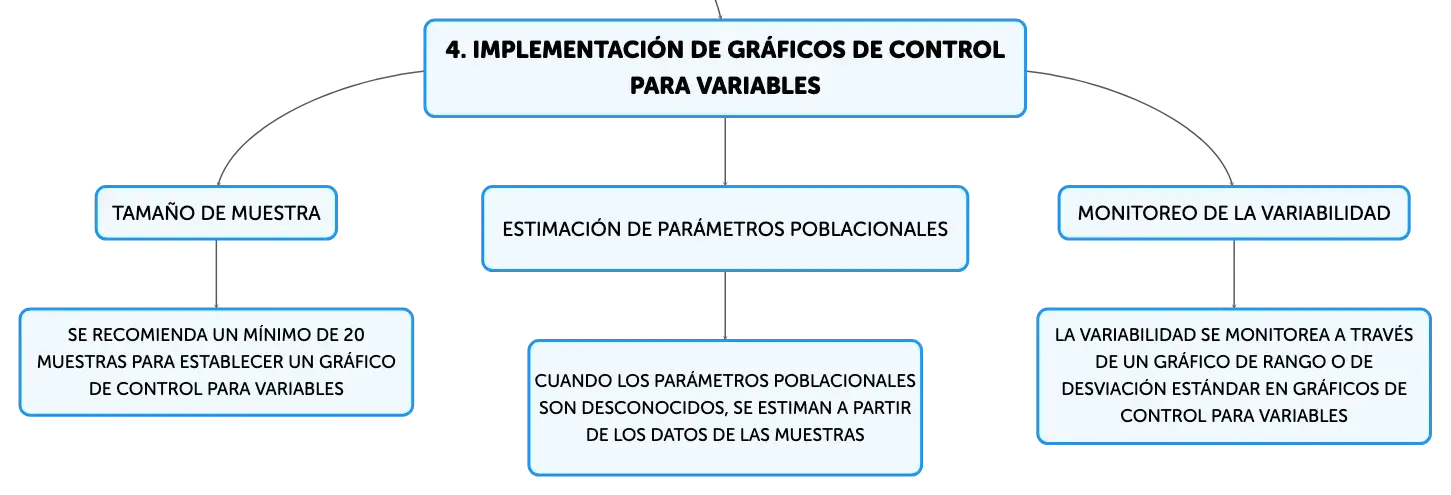

Implementación de Gráficos de Control para Variables
Tamaño de Muestra
Se recomienda un mínimo de 20 muestras para establecer un gráfico de control para variables
Estimación de Parámetros Poblacionales
Cuando los parámetros poblacionales son desconocidos, se estiman a partir de los datos de las muestras
Monitoreo de la Variabilidad
La variabilidad se monitorea a través de un gráfico de rango o de desviación estándar en gráficos de control para variables
Gráficos de Control en el Control de Calidad
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
En el ámbito del control de calidad, la ______ ______ es clave para medir la variabilidad de los datos.
desviación
estándar
01
El Límite Superior de Control (______) y el Límite Inferior de Control (______) indican si las variaciones son aleatorias o señalan una causa especial.
LSC
LIC
02
Definición de control estadístico
Proceso con variaciones aleatorias dentro de límites de control.
