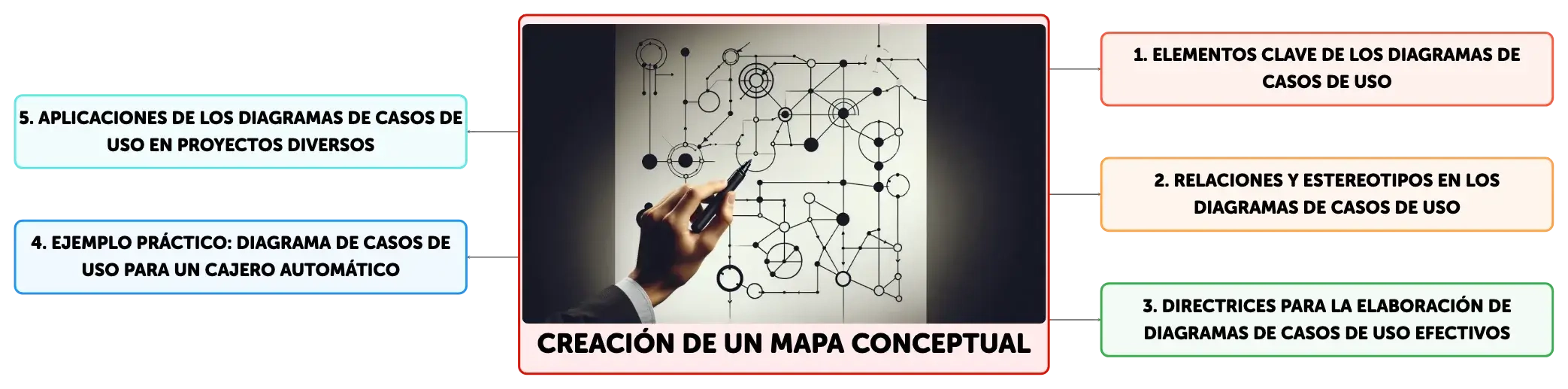

Creación de un Mapa Conceptual

Elementos Clave de los Diagramas de Casos de Uso

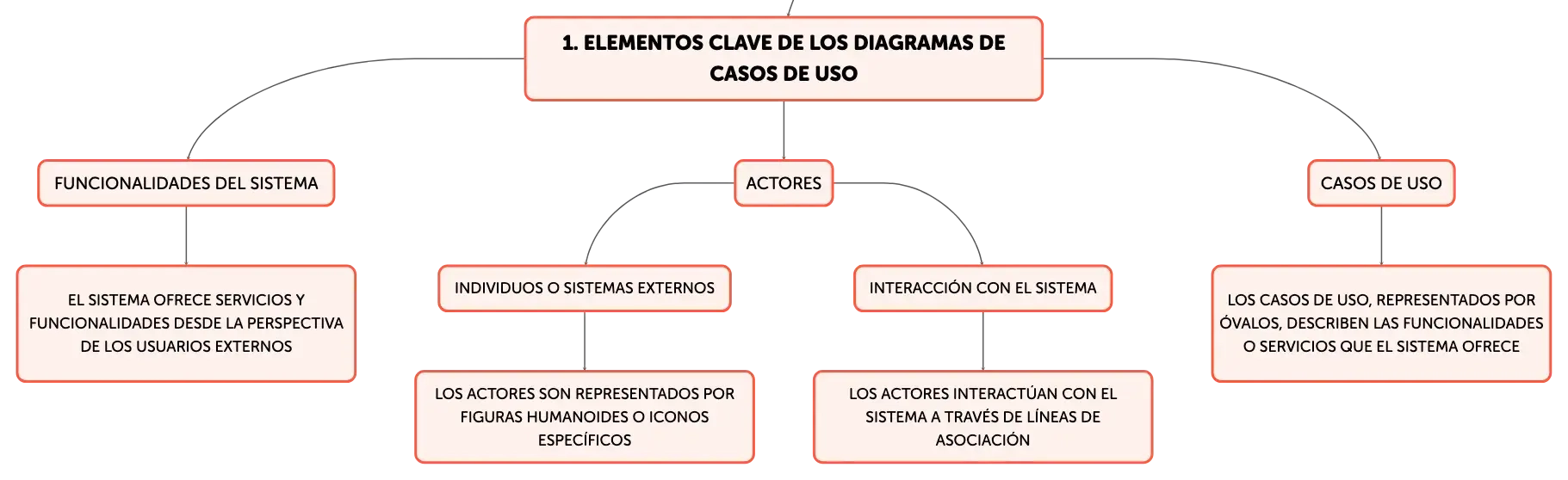

Un diagrama de casos de uso es una herramienta de modelado que ilustra las funcionalidades de un sistema desde la perspectiva de los usuarios externos, conocidos como actores. Los actores pueden ser individuos o sistemas externos que interactúan con el sistema y se representan mediante figuras humanoides o iconos específicos. Los casos de uso, representados por óvalos, describen las funcionalidades o servicios que el sistema ofrece. Las líneas de asociación conectan actores y casos de uso, indicando interacción. El sistema se delinea como un rectángulo que engloba los casos de uso, estableciendo el alcance del sistema. Las relaciones adicionales, denominadas estereotipos, como "Extender", "Incluir" y "Generalización", se representan con notaciones gráficas distintas y aportan claridad sobre la dependencia y la jerarquía entre los casos de uso.

Relaciones y Estereotipos en los Diagramas de Casos de Uso

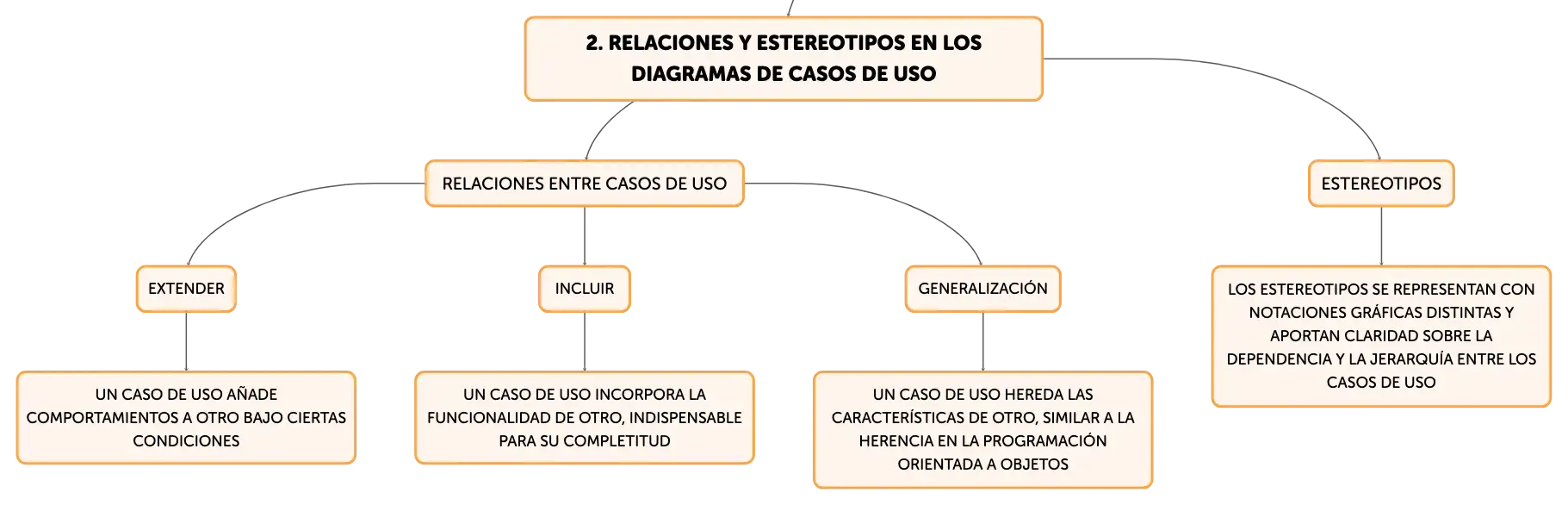

En los diagramas de casos de uso, las relaciones entre casos de uso se especifican mediante estereotipos que clarifican su interacción. La relación "Extender" se aplica cuando un caso de uso añade comportamientos a otro bajo ciertas condiciones, y se denota con una línea punteada y la etiqueta "«extends»". La relación "Incluir" se usa cuando un caso de uso incorpora la funcionalidad de otro, indispensable para su completitud, y se marca con "«include»". La "Generalización" ocurre cuando un caso de uso hereda las características de otro, similar a la herencia en la programación orientada a objetos, y se simboliza con una flecha de generalización. Estas relaciones pueden detallarse con anotaciones adicionales o notas explicativas que proporcionan contexto sobre las condiciones específicas y los puntos de extensión.

Directrices para la Elaboración de Diagramas de Casos de Uso Efectivos

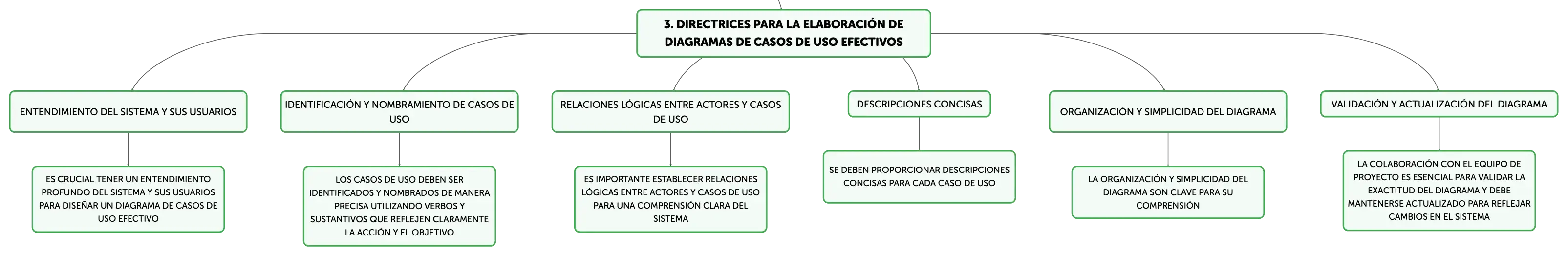

Para diseñar un diagrama de casos de uso efectivo, es crucial tener un entendimiento profundo del sistema y sus usuarios. Los casos de uso deben ser identificados y nombrados de manera precisa, utilizando verbos y sustantivos que reflejen claramente la acción y el objetivo. Es importante establecer relaciones lógicas entre actores y casos de uso y proporcionar descripciones concisas para cada caso de uso. La organización del diagrama debe ser intuitiva, y su simplicidad es clave para la comprensión. La colaboración con el equipo de proyecto es esencial para validar la exactitud del diagrama. Además, el diagrama debe mantenerse actualizado para reflejar cualquier cambio en las funcionalidades del sistema a lo largo del tiempo.

Ejemplo Práctico: Diagrama de Casos de Uso para un Cajero Automático

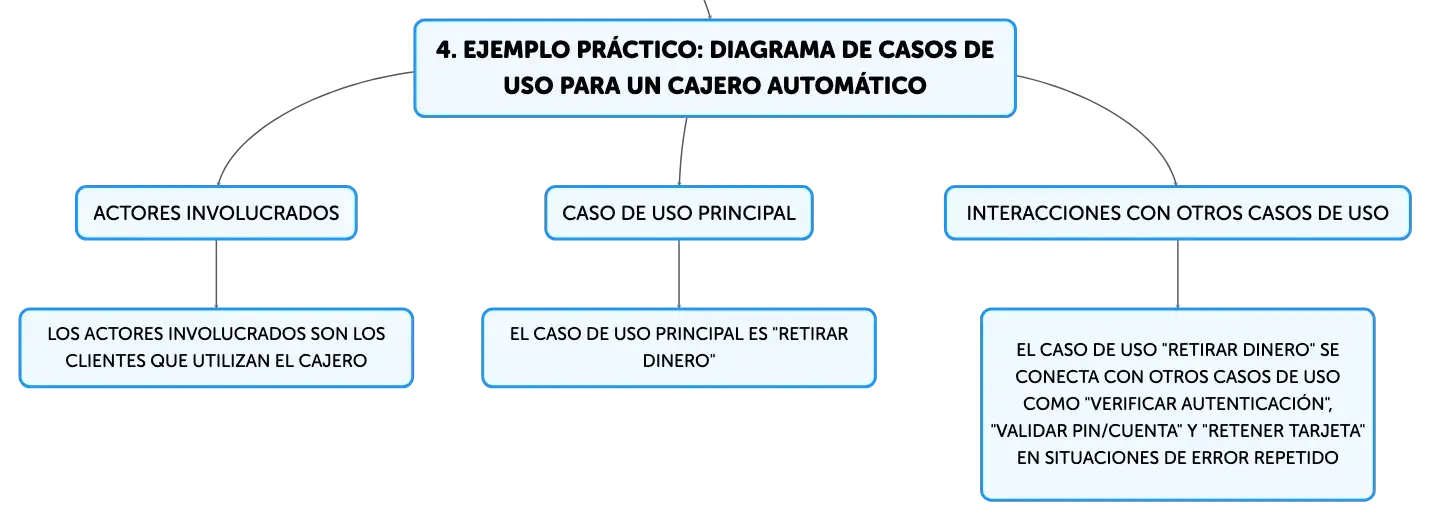

Un ejemplo práctico de un diagrama de casos de uso es el modelo de interacción con un cajero automático. Los actores involucrados son los clientes que utilizan el cajero. El caso de uso principal, "Retirar dinero", se conecta con otros casos de uso como "Verificar autenticación", "Validar PIN/cuenta" y "Retener tarjeta" en situaciones de error repetido. Estas interacciones se representan mediante relaciones de inclusión y extensión, mostrando cómo un proceso aparentemente simple se descompone en múltiples funcionalidades que el sistema debe gestionar. Este ejemplo demuestra la utilidad de los diagramas de casos de uso para desglosar y comprender procesos complejos de manera estructurada.

Aplicaciones de los Diagramas de Casos de Uso en Proyectos Diversos

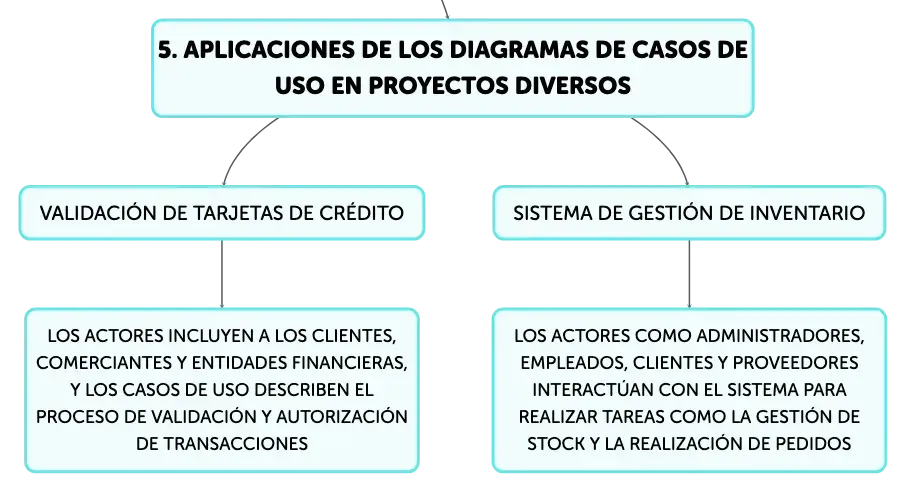

Los diagramas de casos de uso son herramientas versátiles que se aplican en una amplia gama de proyectos para modelar las interacciones entre actores y sistemas. En el contexto de la validación de tarjetas de crédito, los actores incluyen a los clientes, comerciantes y entidades financieras, y los casos de uso describen el proceso de validación y autorización de transacciones. En un sistema de gestión de inventario de una ferretería, los actores como administradores, empleados, clientes y proveedores interactúan con el sistema para realizar tareas como la gestión de stock y la realización de pedidos. Estos ejemplos ilustran cómo los diagramas de casos de uso facilitan la visualización de flujos de trabajo y mejoran la comunicación y comprensión en la gestión de proyectos y relaciones comerciales.
