Fundamentos de Acotación en AutoCAD 2D

La acotación es un procedimiento fundamental en el diseño técnico que implica asignar y representar las dimensiones exactas de un objeto en un plano, lo que es crucial para su posterior fabricación y construcción. En AutoCAD 2D, un software preeminente en diseño asistido por computadora, la acotación se efectúa a través de la barra de herramientas "Annotate". Esta barra proporciona una gama de comandos para generar distintos tipos de cotas, tales como lineales, angulares, radiales, de diámetro, longitud de arco, y cotas de línea base y continuas. La selección de elementos y la colocación de las cotas se realizan de forma interactiva en el espacio de trabajo, ofreciendo la flexibilidad de modificar el estilo de cota mediante opciones en la línea de comandos.

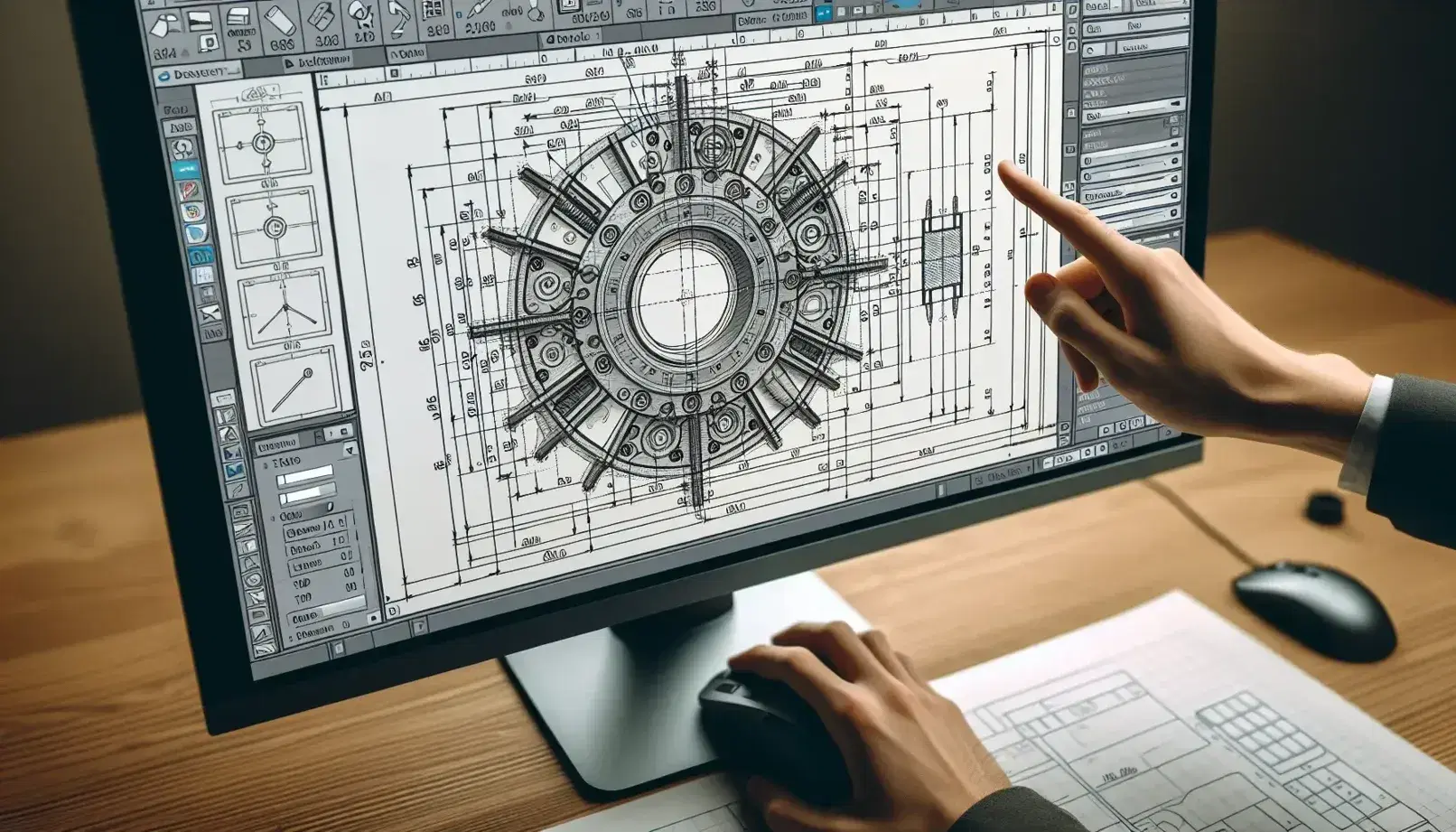

Pantalla de ordenador mostrando diseño técnico 2D en software CAD con líneas y formas geométricas, herramientas de dibujo y mano con ratón.

Clasificación de Cotas y sus Funciones

AutoCAD 2D dispone de una variedad de cotas diseñadas para satisfacer las exigencias particulares de cada proyecto. Las cotas lineales se presentan en formas horizontales, verticales o alineadas, en función de la posición del cursor durante el proceso de acotación. Las cotas radiales y de diámetro son esenciales para dimensionar y representar radios y diámetros de arcos y círculos, respectivamente. Las cotas angulares cuantifican el ángulo entre dos líneas o a través de tres puntos. Las cotas de longitud de arco son valiosas para medir distancias a lo largo de un arco, aplicables en contextos como la medición de cables o caminos de levas. Las cotas de línea base y continuas posibilitan la creación de secuencias de cotas adyacentes, optimizando la representación de múltiples dimensiones de manera ordenada y secuencial.

Instrumentos Específicos de Acotación en AutoCAD 2D

AutoCAD 2D incluye herramientas de acotación especializadas que promueven una delineación más precisa y eficaz. La cota lineal, que unifica los comandos previos de cota horizontal y vertical, facilita la creación de cotas con líneas de extensión en diversas orientaciones. La cota angular se utiliza para medir ángulos entre elementos o puntos, con variantes que permiten la selección de arcos, círculos, líneas y tres puntos. La cota de longitud de arco se especializa en la medición de segmentos curvos, ya sean parte de polilíneas o arcos independientes. La cota de radio y la cota de diámetro proporcionan dimensiones precisas de círculos y arcos, con opciones para ajustar la posición del texto de la cota y las líneas de extensión. Estas herramientas son cruciales para la representación exacta de las dimensiones en los planos técnicos.

Funcionalidades Avanzadas de Acotación en AutoCAD 2D

AutoCAD 2D también incorpora funcionalidades avanzadas para la acotación, como la cota de coordenada, que permite medir distancias horizontales o verticales desde un punto de origen, asegurando precisión en la escala y en los desfases. Asimismo, las cotas rápidas agilizan la creación de series de cotas, ya sean continuas, desfasadas, de línea base, por coordenadas, así como radiales y de diámetro. Estas herramientas adicionales son indispensables para acelerar el proceso de acotación y para mantener la consistencia en la representación de las medidas en los proyectos de diseño.

Personalización y Administración de Estilos de Cota en AutoCAD 2D

La personalización de las cotas es un componente esencial en AutoCAD 2D, ya que permite a los usuarios adaptar las dimensiones a los estándares específicos de cada proyecto. A través del menú "Annotate", se accede a las opciones para definir y administrar estilos de cota, que incluyen la creación de nuevos estilos y la modificación de los ya existentes. Los estilos de cota pueden ser anotativos, es decir, se ajustan automáticamente a las distintas escalas de dibujo. Es posible visualizar todos los estilos disponibles o solamente aquellos que están en uso. La vista previa y la descripción de cada estilo facilitan la elección y aplicación de las cotas más adecuadas, garantizando así la precisión y claridad en la documentación técnica.

La acotación en AutoCAD 2D

Concept Map

Summary

Outline

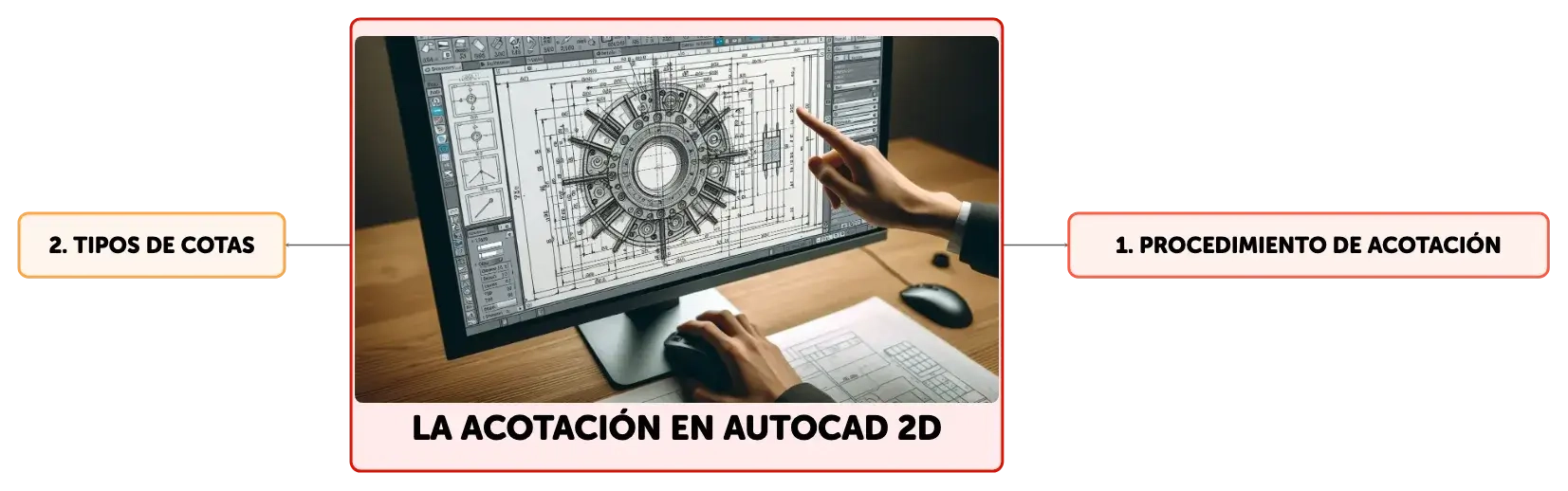

La acotación en AutoCAD 2D

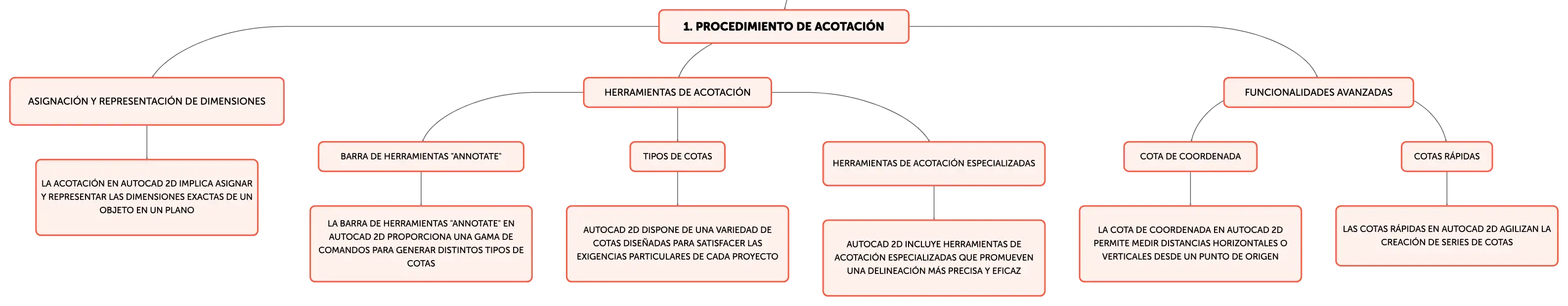

Procedimiento de acotación

Asignación y representación de dimensiones

Herramientas de acotación

Funcionalidades avanzadas

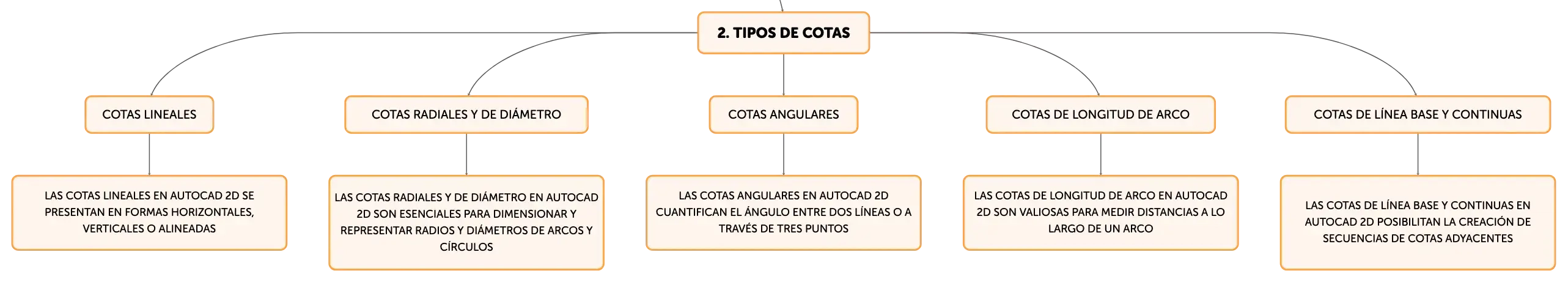

Tipos de cotas
