Fundamentos de la Medición de Flujo en Sistemas de Tuberías

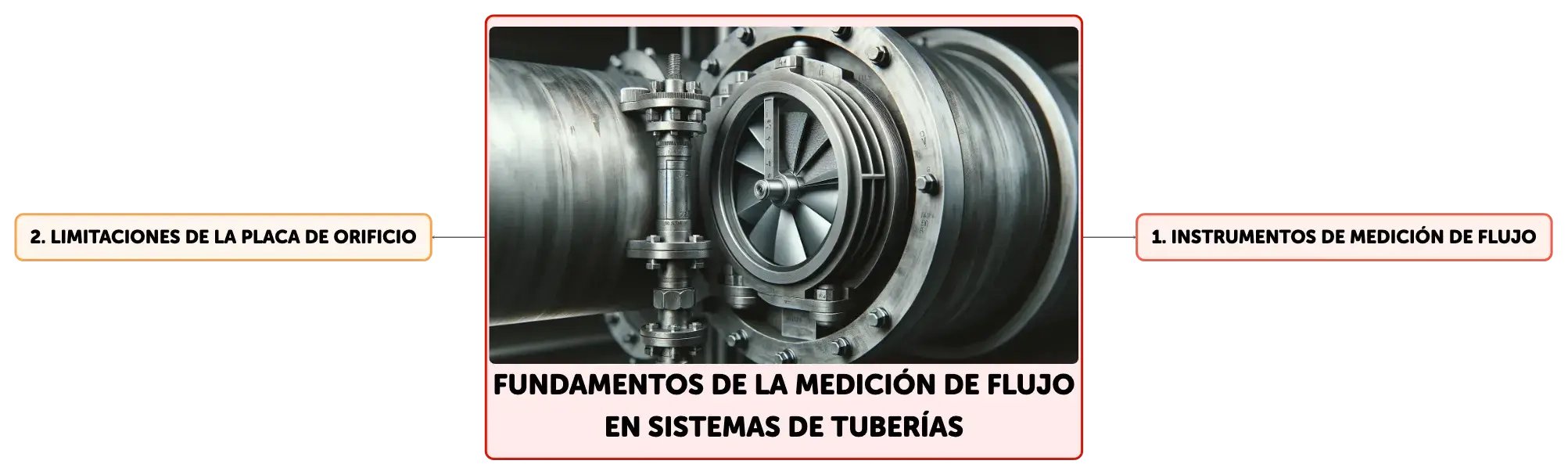

Mapa conceptual
La medición de flujo en sistemas de tuberías es esencial en industrias como la química y tratamiento de aguas. Se utilizan dispositivos como la placa de orificio, el tubo de Pitot, el tubo Annubar y el tubo Venturi, cada uno con sus ventajas y limitaciones. Estos instrumentos son cruciales para controlar y optimizar procesos industriales, asegurando la precisión y eficiencia en la transferencia de fluidos.
Resumen
Esquema
Fundamentos de la Medición de Flujo en Sistemas de Tuberías
La medición del flujo de fluidos en sistemas de tuberías es una operación crítica en numerosas industrias, incluyendo la química, petroquímica, y tratamiento de aguas, entre otras. Para determinar el caudal, se emplean varios instrumentos, cada uno con principios de operación y rangos de aplicación específicos. Los dispositivos más comunes son la placa de orificio, el tubo de Pitot, el tubo Annubar y el tubo Venturi. La placa de orificio, que consiste en una placa con un agujero calibrado, mide el caudal a través de la caída de presión generada al pasar el fluido por el orificio. El tubo de Pitot, que mide la presión dinámica del fluido, es óptimo para flujos estables y laminar. El tubo Annubar, una variante del Pitot, incluye múltiples tomas de presión para una medición más representativa del perfil de velocidad del flujo. Finalmente, el tubo Venturi, que utiliza un estrechamiento seguido de una expansión en la tubería, mide la velocidad del fluido basándose en la variación de presión que se produce en estas secciones.Limitaciones de la Placa de Orificio en la Medición de Flujo
La placa de orificio, aunque es un método de medición de flujo ampliamente utilizado por su simplicidad y bajo costo, tiene limitaciones significativas. No es adecuada para fluidos con altas concentraciones de sólidos en suspensión, ya que pueden obstruir el orificio y afectar la precisión de la medición. Además, su uso en la medición de flujos de vapor puede ser problemático, ya que puede requerir perforaciones adicionales para drenaje y purga. La viscosidad del fluido también puede influir en la precisión, ya que la placa se calibra para condiciones específicas de flujo y cualquier desviación puede alterar los resultados. Un inconveniente importante es la pérdida de carga permanente que introduce en el sistema, lo que puede ser crítico en aplicaciones donde la conservación de la energía es esencial.Utilización del Tubo de Pitot en la Medición de Caudales
El tubo de Pitot, desarrollado por el ingeniero francés Henri Pitot, es un dispositivo que mide la presión dinámica del flujo, que está directamente relacionada con el cuadrado de la velocidad del fluido. Para obtener mediciones precisas, el tubo de Pitot debe instalarse en una sección de la tubería donde el flujo sea estable y laminar, generalmente en un tramo recto y largo. Es ideal para la medición de caudales elevados en fluidos limpios y se destaca por su baja pérdida de carga, lo que lo hace preferible en aplicaciones donde la eficiencia energética es prioritaria.Mayor Precisión en la Medición de Flujo con el Tubo Annubar
El Tubo Annubar es una evolución del tubo de Pitot que mejora la precisión de la medición al incorporar un diseño con dos tubos: uno para captar la presión total y otro para la presión estática. Se instala transversalmente en la tubería y cuenta con orificios distribuidos a lo largo de su longitud para muestrear la presión en varios puntos del perfil de flujo. Esta configuración permite una medición más precisa y representativa del caudal, tanto en pequeñas como en grandes magnitudes de flujo de líquidos y gases, con la ventaja de mantener una baja pérdida de carga.Medición de la Velocidad de Fluidos con el Tubo Venturi
El tubo Venturi es un instrumento de medición que se basa en el principio de Bernoulli, utilizando un diseño de tubería que se estrecha y luego se expande para crear una diferencia de presión que es proporcional a la velocidad del fluido. Este cambio de presión se mide comúnmente con un manómetro diferencial, como un tubo en forma de U. El tubo Venturi es eficaz para calcular la velocidad del fluido en diferentes secciones de la tubería y es ampliamente utilizado por su precisión y fiabilidad. Sin embargo, es crucial monitorear la presión en la sección más estrecha para evitar la cavitación, un fenómeno que puede causar daños severos al equipo si la presión cae por debajo de la presión de vapor del fluido.Aplicaciones Industriales y Domésticas del Efecto Venturi
El efecto Venturi se aprovecha en una variedad de aplicaciones prácticas tanto en la industria como en el hogar. En la industria de procesos, se utiliza para la inyección precisa de aditivos químicos en sistemas de tuberías. En la industria automotriz, el carburador de un motor utiliza el efecto Venturi para mezclar el combustible con el aire de manera eficiente. En acuarofilia, se emplea para oxigenar el agua o inyectar CO2 en sistemas de filtración. En el hogar, dispositivos como los ozonificadores de agua utilizan un pequeño tubo Venturi para introducir ozono en el agua, mejorando su calidad al eliminar bacterias y virus. Estos ejemplos ilustran la utilidad y eficacia del efecto Venturi en una amplia gama de aplicaciones.
Mostrar más

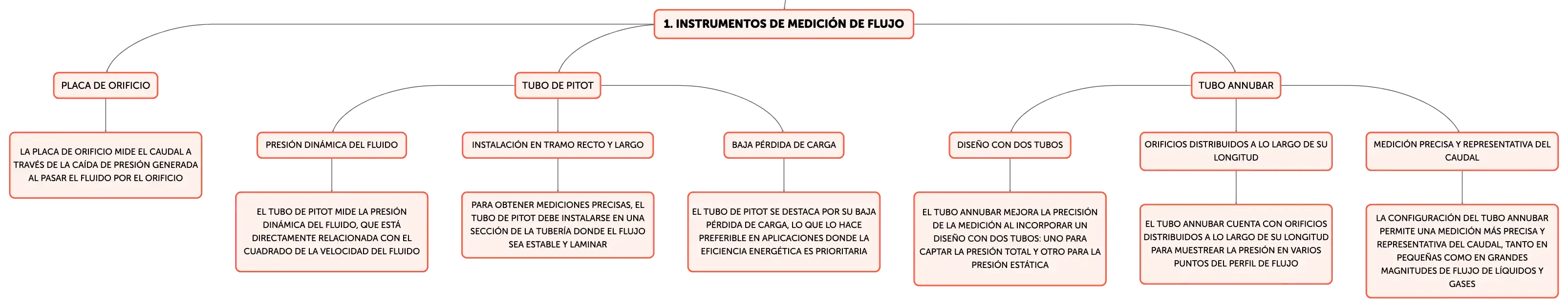

Instrumentos de medición de flujo
Placa de orificio
La placa de orificio mide el caudal a través de la caída de presión generada al pasar el fluido por el orificio
Tubo de Pitot
Presión dinámica del fluido
El tubo de Pitot mide la presión dinámica del fluido, que está directamente relacionada con el cuadrado de la velocidad del fluido
Instalación en tramo recto y largo
Para obtener mediciones precisas, el tubo de Pitot debe instalarse en una sección de la tubería donde el flujo sea estable y laminar
Baja pérdida de carga
El tubo de Pitot se destaca por su baja pérdida de carga, lo que lo hace preferible en aplicaciones donde la eficiencia energética es prioritaria
Tubo Annubar
Diseño con dos tubos
El Tubo Annubar mejora la precisión de la medición al incorporar un diseño con dos tubos: uno para captar la presión total y otro para la presión estática
Orificios distribuidos a lo largo de su longitud
El Tubo Annubar cuenta con orificios distribuidos a lo largo de su longitud para muestrear la presión en varios puntos del perfil de flujo
Medición precisa y representativa del caudal
La configuración del Tubo Annubar permite una medición más precisa y representativa del caudal, tanto en pequeñas como en grandes magnitudes de flujo de líquidos y gases

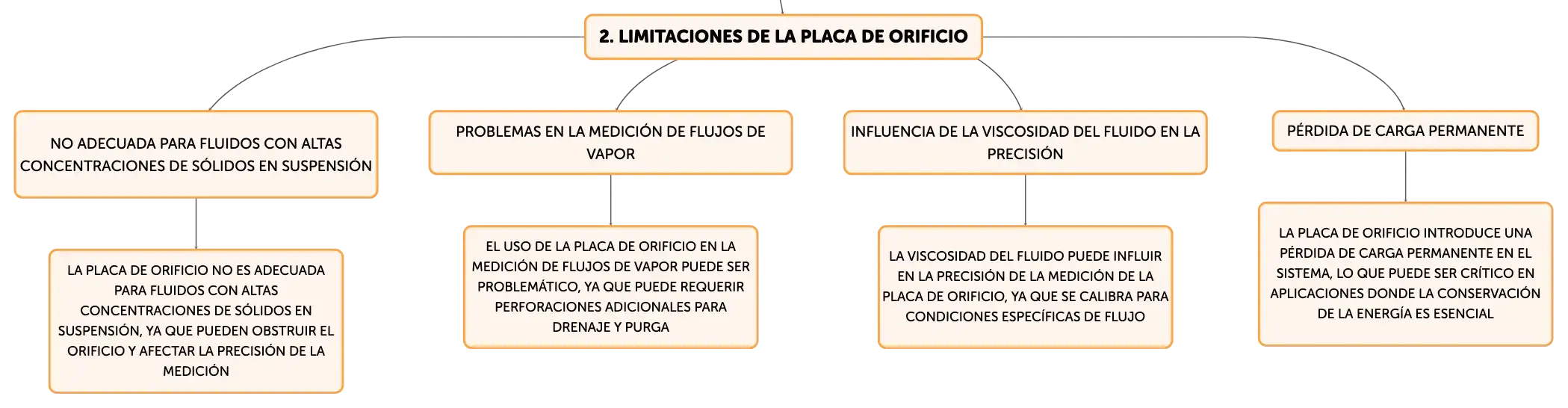

Limitaciones de la placa de orificio
No adecuada para fluidos con altas concentraciones de sólidos en suspensión
La placa de orificio no es adecuada para fluidos con altas concentraciones de sólidos en suspensión, ya que pueden obstruir el orificio y afectar la precisión de la medición
Problemas en la medición de flujos de vapor
El uso de la placa de orificio en la medición de flujos de vapor puede ser problemático, ya que puede requerir perforaciones adicionales para drenaje y purga
Influencia de la viscosidad del fluido en la precisión
La viscosidad del fluido puede influir en la precisión de la medición de la placa de orificio, ya que se calibra para condiciones específicas de flujo
Pérdida de carga permanente
La placa de orificio introduce una pérdida de carga permanente en el sistema, lo que puede ser crítico en aplicaciones donde la conservación de la energía es esencial
Fundamentos de la Medición de Flujo en Sistemas de Tuberías
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
La medición del ______ de fluidos es vital en industrias como la ______, petroquímica y el tratamiento de ______.
flujo
química
aguas
01
La placa de orificio mide el caudal mediante la caída de ______ al pasar el fluido por un ______ calibrado.
presión
agujero
02
El tubo ______ es adecuado para flujos estables y ______ y el tubo Venturi mide la velocidad del fluido por la variación de ______ en ciertas secciones de la tubería.
Pitot
laminar
presión
