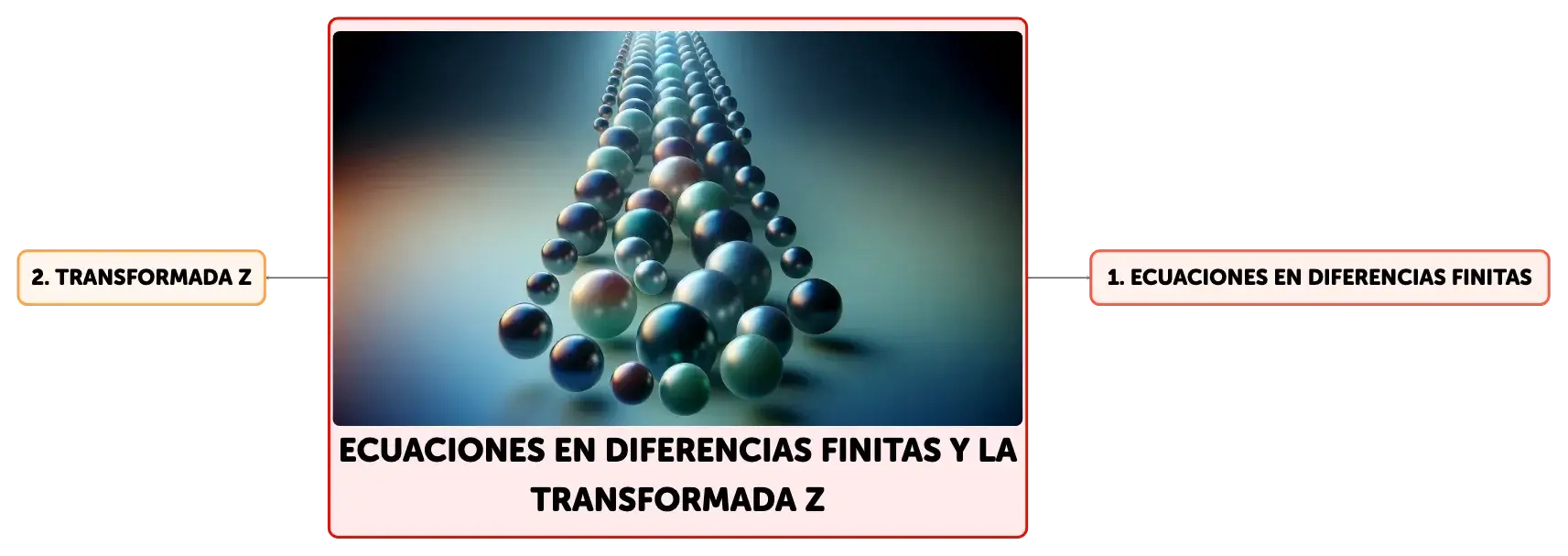

Mapa conceptual

Algorino

Edición disponible

Las ecuaciones en diferencias finitas y la transformada Z juegan un papel crucial en el modelado de sistemas discretos en ingeniería y ciencias aplicadas. Estas herramientas matemáticas permiten analizar y resolver ecuaciones complejas, facilitando la comprensión de sistemas de control y procesamiento de señales. La transformada Z, en particular, convierte ecuaciones en diferencias en problemas algebraicos manejables, y su inversa ayuda a recuperar secuencias originales, siendo clave para la estabilidad de sistemas discretos.

Resumen

Esquema

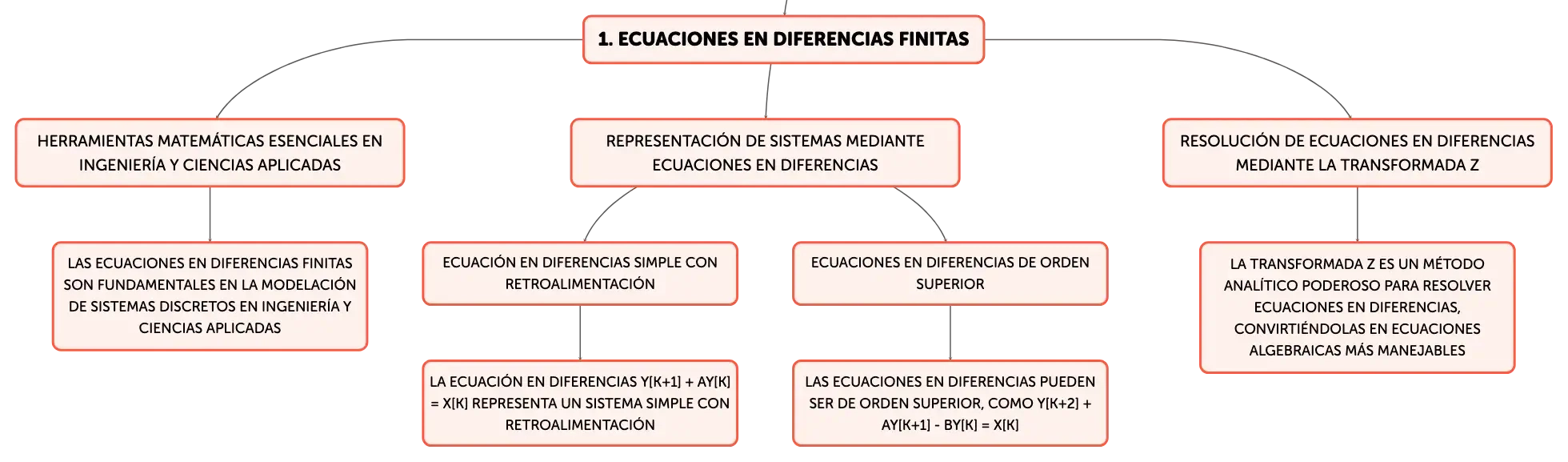

Ecuaciones en Diferencias Finitas y la Transformada Z

Las ecuaciones en diferencias finitas son herramientas matemáticas esenciales en el campo de la ingeniería y las ciencias aplicadas para modelar sistemas discretos, como los encontrados en el procesamiento de señales y sistemas de control. La transformada Z es un método analítico poderoso, análogo a la transformada de Laplace para sistemas continuos, que se emplea para analizar y resolver estas ecuaciones. Un sistema simple con retroalimentación puede representarse mediante la ecuación en diferencias y[k+1] + ay[k] = x[k], donde y[k+1] es la salida en el tiempo k+1, x[k] es la entrada en el tiempo k, y a es un coeficiente constante. Para sistemas más complejos, las ecuaciones pueden ser de orden superior, como y[k+2] + ay[k+1] - by[k] = x[k]. La transformada Z facilita la resolución de estas ecuaciones al convertirlas en ecuaciones algebraicas más manejables, lo que simplifica la búsqueda de soluciones.

Esferas reflectantes en secuencia decreciente con tonalidades de azul, verde y púrpura sobre fondo degradado, creando un efecto de profundidad.

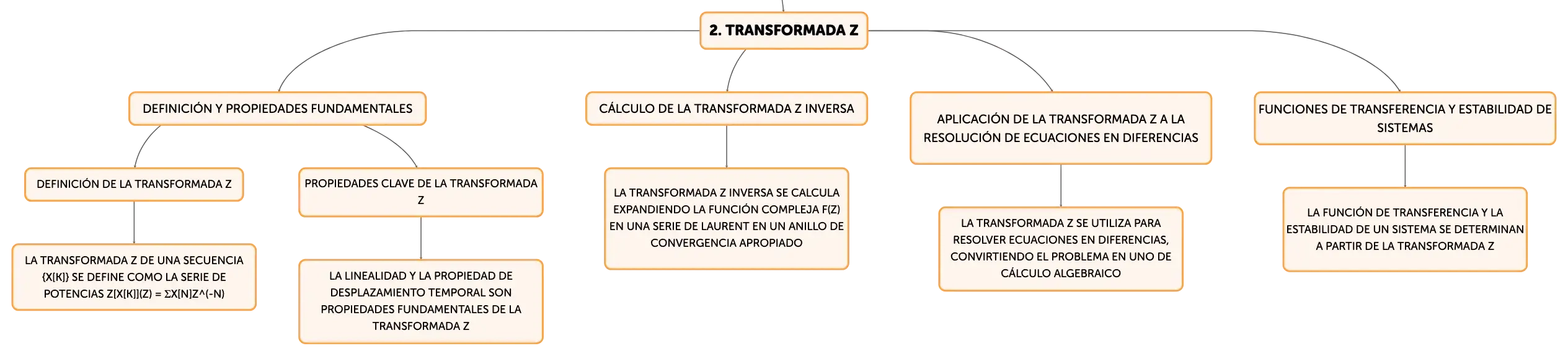

Definición y Propiedades Fundamentales de la Transformada Z

La transformada Z de una secuencia {x[k]} de números complejos se define como la serie de potencias Z[x[k]](z) = Σx[n]z^(-n), que es una serie de Laurent y puede tener una parte regular y otra singular. Esta serie converge dentro de un disco en el plano complejo donde el valor absoluto de z es mayor que el radio de convergencia de la serie. La transformada Z tiene propiedades clave como la linealidad, que permite la suma de transformadas ponderadas por coeficientes complejos, y la propiedad de desplazamiento temporal, que vincula la transformada Z de una secuencia desplazada en el tiempo con la original. Además, la transformada Z de una secuencia multiplicada por una potencia de 'a' es igual a la transformada Z de la secuencia original evaluada en z/a. Estas propiedades son cruciales para manipular y resolver ecuaciones en diferencias utilizando la transformada Z.

Cálculo de la Transformada Z Inversa

La transformada Z inversa es el proceso mediante el cual se recupera la secuencia original a partir de su representación en el dominio Z. Para hallar la transformada Z inversa de una función compleja F(z), se expande F(z) en una serie de Laurent en un anillo de convergencia apropiado. Por ejemplo, la función F(z) = 1/(z-1) se expande en una serie de potencias válida para |z| > 1, y su transformada Z inversa corresponde a la secuencia {1, 1, 1, ...} para n ≥ 0. Este procedimiento es esencial para resolver ecuaciones en diferencias finitas, ya que permite expresar la solución en términos de secuencias conocidas y facilita la interpretación de la respuesta del sistema.

Aplicación de la Transformada Z a la Resolución de Ecuaciones en Diferencias

La aplicación práctica de la transformada Z para resolver ecuaciones en diferencias se ejemplifica con el problema y[k+2] + y[k+1] - 2y[k] = 1, con condiciones iniciales y[0] = 0 y y[1] = 1. Al aplicar la transformada Z y utilizar sus propiedades, se obtiene una ecuación algebraica que, después de simplificar y aplicar la descomposición en fracciones parciales, permite calcular la transformada Z inversa y, por consiguiente, la solución de la ecuación en diferencias. Este enfoque convierte un problema de cálculo de diferencias en uno de cálculo algebraico, lo que simplifica enormemente el proceso de resolución y análisis de sistemas discretos.

Funciones de Transferencia y Estabilidad de Sistemas

La función de transferencia en el contexto de la transformada Z se define de manera similar a la función de transferencia en el dominio de Laplace. Para una ecuación en diferencias finitas general, la función de transferencia H(z) se determina como el cociente entre la transformada Z de la salida y la entrada del sistema. La estabilidad de un sistema se evalúa en función de los polos de la función de transferencia; un sistema es estable si todos los polos se encuentran dentro del círculo unitario en el plano Z, es decir, si tienen un módulo menor que uno. Este criterio es fundamental para el análisis y diseño de sistemas discretos, ya que proporciona una manera directa de determinar la estabilidad de sistemas modelados por ecuaciones en diferencias finitas.
