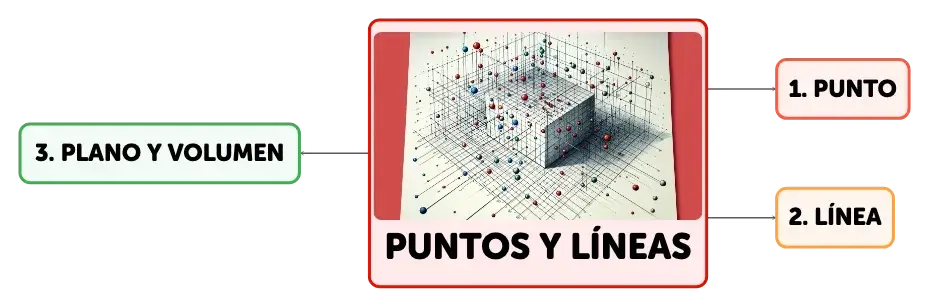

Puntos y Líneas

El dibujo técnico utiliza puntos y líneas como elementos básicos para representar estructuras y objetos con precisión. Las líneas se clasifican por forma y posición, siendo rectas, curvas, quebradas o mixtas, y pueden ser horizontales, verticales u oblicuas. Las relaciones entre líneas, como paralelas, secantes y perpendiculares, tienen significados geométricos que son esenciales en la creación de patrones y estructuras. La correcta aplicación de cada tipo de línea facilita la comunicación entre profesionales y la interpretación de planos.

see more
Abrir mapa en el editor

1

4

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta un texto, sube una foto o un audio a Algor. ¡En unos segundos Algorino lo transformará en un mapa conceptual, resumen y mucho más!

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

El ______ técnico es vital para representar objetos con precisión en campos como la ______ y la ______.

Haz clic para comprobar la respuesta

dibujo ingeniería arquitectura

2

Los componentes esenciales del lenguaje gráfico son el ______, la ______, el ______ y el ______.

Haz clic para comprobar la respuesta

punto línea plano volumen

3

En el dibujo técnico, el punto se utiliza para indicar una posición específica y carece de ______.

Haz clic para comprobar la respuesta

dimensiones

4

Tipos de líneas por forma

Haz clic para comprobar la respuesta

Rectas: trazos directos entre dos puntos. Curvas: desvíos suaves de la trayectoria recta. Quebradas: segmentos rectos en ángulos. Mixtas: combinación de los anteriores.

5

Orientación de líneas en plano

Haz clic para comprobar la respuesta

Horizontales: paralelas al suelo. Verticales: perpendiculares al suelo. Oblicuas: inclinadas respecto al plano de referencia.

6

Relación entre líneas

Haz clic para comprobar la respuesta

Paralelas: misma distancia constantemente. Secantes: se intersectan en un punto. Perpendiculares: se cruzan formando ángulos de 90 grados.

7

En el ______ técnico, la interacción entre líneas no solo define su forma y posición, sino que también tiene ______ geométricas significativas.

Haz clic para comprobar la respuesta

dibujo implicaciones

8

Las líneas ______, que nunca se cruzan, son fundamentales para crear patrones y estructuras ______.

Haz clic para comprobar la respuesta

paralelas uniformes

9

Líneas continuas gruesas

Haz clic para comprobar la respuesta

Representan bordes visibles de objetos.

10

Líneas continuas finas

Haz clic para comprobar la respuesta

Indican dimensiones, ejes de simetría, líneas de referencia.

11

Líneas discontinuas

Haz clic para comprobar la respuesta

Ilustran elementos no visibles, como bordes ocultos o centros.

12

Para que los planos sean entendidos correctamente y sin ______ por expertos de áreas como la ______ y el ______ es esencial seguir ciertas normas.

Haz clic para comprobar la respuesta

ambigüedades ingeniería diseño industrial

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Geometría

Conceptos Básicos de la Geometría Plana

Ver documento

Geometría

Fundamentos de la Geometría

Ver documento

Elementos Básicos del Dibujo Técnico: Puntos y Líneas

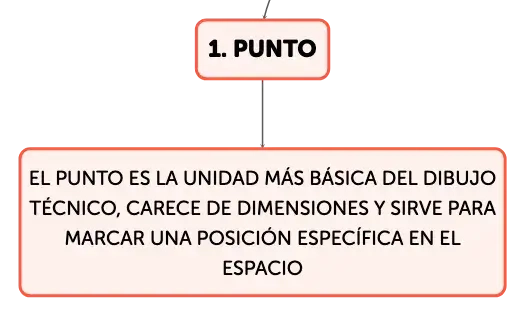

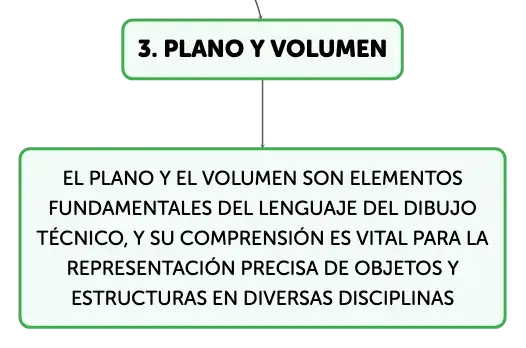

El dibujo técnico es una disciplina esencial que emplea un lenguaje gráfico estandarizado para representar con precisión objetos y estructuras en diversos campos como la ingeniería y la arquitectura. Los elementos fundamentales de este lenguaje son el punto, la línea, el plano y el volumen. El punto, considerado la unidad más básica, carece de dimensiones y sirve para marcar una posición específica en el espacio. La línea, en cambio, es una sucesión continua de puntos que se extiende en una sola dimensión, teniendo longitud pero no ancho, y se caracteriza por su dirección y sentido. Estos componentes básicos son cruciales para la comprensión de la geometría y la estructura de cualquier diseño técnico, ya que constituyen la base sobre la cual se desarrollan representaciones más complejas y detalladas.
Composición geométrica con puntos de colores, líneas rectas y un cubo tridimensional sobre fondo de cuadrícula, sin intersecciones y con juego de sombras.

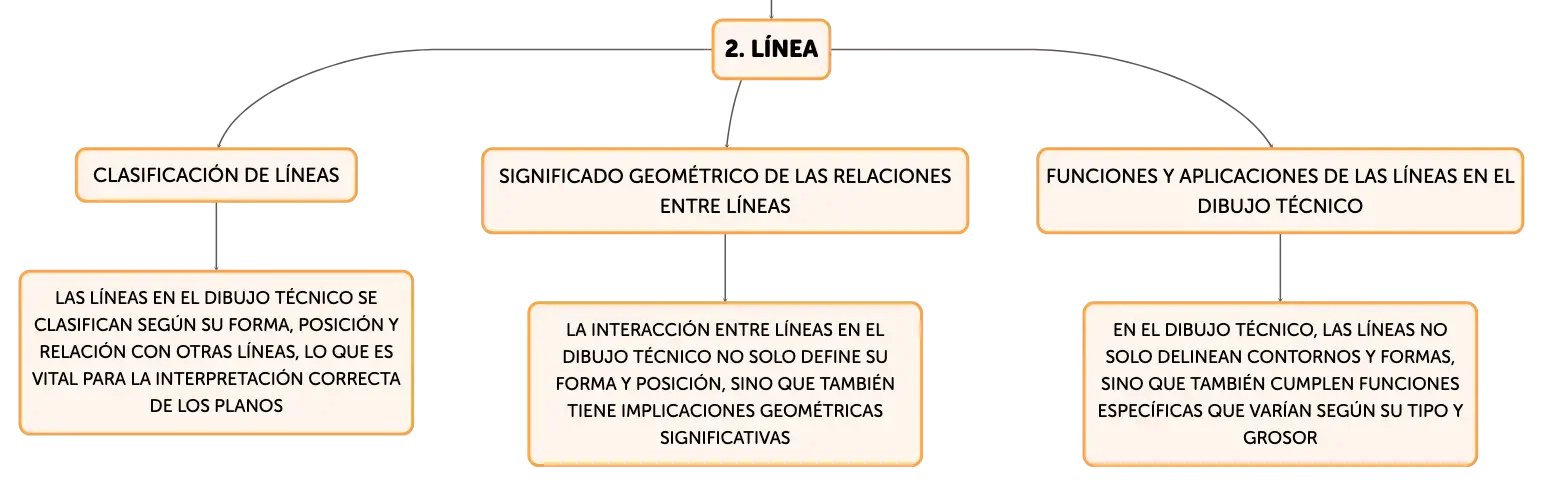

Clasificación de Líneas en el Dibujo Técnico

Las líneas en el dibujo técnico se clasifican de acuerdo a su forma, posición y relación con otras líneas, lo que es vital para la interpretación correcta de los planos. Según su forma, existen líneas rectas, que son trazos directos y uniformes entre dos puntos; líneas curvas, que se desvían suavemente de la trayectoria recta; líneas quebradas o en zigzag, que se componen de segmentos rectos conectados en ángulos; y líneas mixtas, que combinan elementos de las anteriores. En cuanto a su posición, las líneas pueden ser horizontales, verticales u oblicuas, dependiendo de su orientación con respecto al plano de referencia. En relación con otras líneas, pueden ser paralelas, manteniendo una distancia constante entre ellas; secantes, si se intersectan en algún punto; o perpendiculares, cuando se cruzan formando ángulos de 90 grados. Estas categorías permiten a los profesionales comunicar y construir con precisión estructuras y diseños.

Significado Geométrico de las Relaciones entre Líneas

La interacción entre líneas en el dibujo técnico no solo define su forma y posición, sino que también tiene implicaciones geométricas significativas. Las líneas paralelas, que nunca se encuentran, son esenciales en la creación de patrones y estructuras uniformes. Las líneas secantes, que se intersectan en un punto, dividen el plano en regiones y son fundamentales en la determinación de ángulos. Las líneas perpendiculares, un caso particular de las secantes, son cruciales en la formación de esquinas y encuentros en ángulo recto, proporcionando una referencia indispensable para la construcción y el diseño de elementos ortogonales. Estas relaciones son la base para el trazado de planos y la conceptualización de modelos tridimensionales, y su comprensión es vital para la precisión en el dibujo técnico.

Funciones y Aplicaciones de las Líneas en el Dibujo Técnico

En el dibujo técnico, las líneas no solo delinean contornos y formas, sino que también cumplen funciones específicas que varían según su tipo y grosor. Las líneas continuas gruesas se utilizan comúnmente para representar los bordes visibles de un objeto, mientras que las líneas continuas finas pueden indicar dimensiones, ejes de simetría o líneas de referencia. Las líneas discontinuas, como las de trazos y puntos, se emplean para ilustrar elementos no visibles en la vista actual, como bordes ocultos o centros de círculos y arcos. La correcta aplicación de cada tipo de línea es esencial para la interpretación unívoca de los planos y diseños técnicos, facilitando la comunicación precisa entre los profesionales.

Estándares y Consistencia en el Uso de Líneas

La claridad y la exactitud en el dibujo técnico se logran mediante la adhesión a normativas internacionales que estandarizan el uso de las líneas. Estas normativas especifican los tipos de líneas y su aplicación correspondiente, asegurando que un mismo tipo de línea se utilice de manera consistente para representar una función específica dentro de un dibujo. Esta consistencia es crucial tanto en los dibujos hechos a mano como en los generados por computadora. Adherirse a estas normas garantiza que los planos y dibujos técnicos sean interpretados de manera correcta y sin ambigüedades por profesionales de distintas disciplinas, como la ingeniería, la arquitectura y el diseño industrial.
