Fundamentos de las Leyes de Kirchhoff para Circuitos Eléctricos

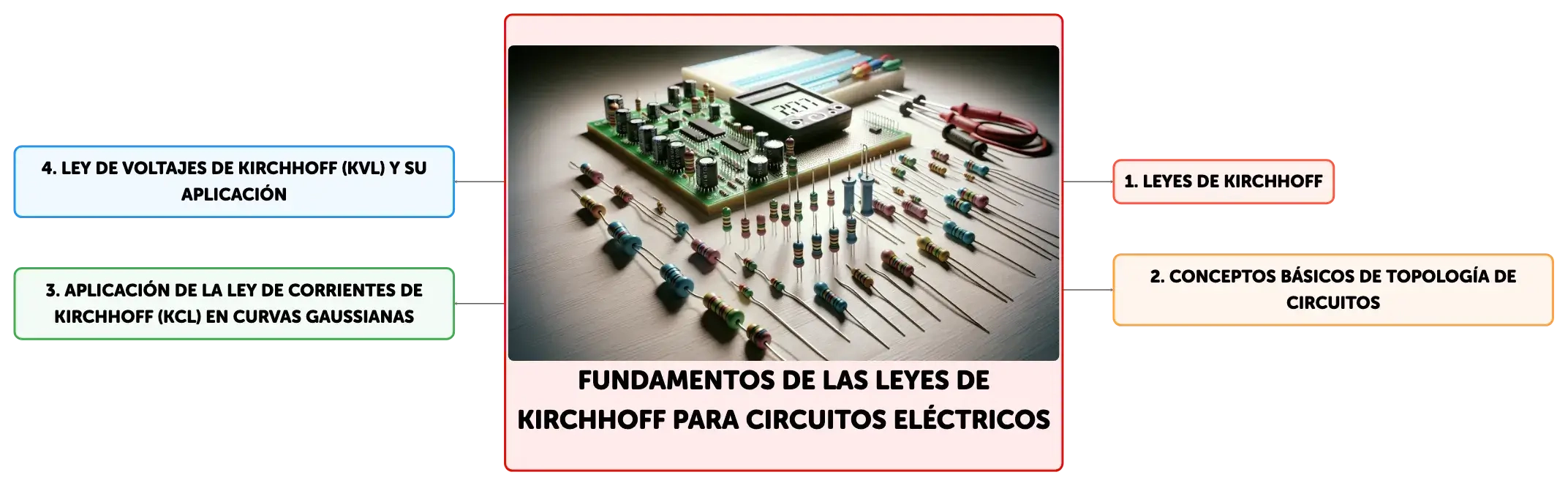

Mapa conceptual
Las leyes de Kirchhoff son fundamentales en el análisis de circuitos eléctricos, estableciendo principios para la conservación de la carga y la energía. La Ley de Voltajes de Kirchhoff (KVL) y la Ley de Corrientes de Kirchhoff (KCL) permiten calcular corrientes y voltajes en circuitos complejos. La topología de circuitos, resistencia equivalente, divisores de voltaje y corriente, y la conversión delta-estrella son conceptos clave para el diseño y análisis de redes eléctricas.
Resumen
Esquema
Fundamentos de las Leyes de Kirchhoff para Circuitos Eléctricos
Las leyes de Kirchhoff, formuladas por Gustav Kirchhoff en 1845, son dos reglas esenciales para el análisis de circuitos eléctricos en estado estacionario. La primera es la Ley de Voltajes de Kirchhoff (KVL), que establece que la suma de las diferencias de potencial eléctrico en un lazo cerrado es igual a cero. Esto incluye las caídas de voltaje a través de resistencias, la tensión en las fuentes de voltaje y cualquier otra diferencia de potencial debido a elementos pasivos o activos en el lazo. La segunda es la Ley de Corrientes de Kirchhoff (KCL), que afirma que en cualquier nodo de un circuito eléctrico, la suma de las corrientes que entran es igual a la suma de las corrientes que salen, lo que refleja la conservación de la carga eléctrica. Estas leyes son fundamentales para determinar las corrientes y voltajes en circuitos complejos y para entender cómo se distribuyen en configuraciones de elementos en serie y en paralelo, así como en el análisis de divisores de voltaje y corriente.Conceptos Básicos de Topología de Circuitos
La topología de circuitos es un área de estudio que se ocupa de la disposición física y la conexión de los componentes de un circuito. Un elemento fundamental es la rama, que es cualquier segmento de un circuito con dos terminales conectados a través de un componente como una resistencia o una fuente de energía. Un nodo es un punto de conexión donde convergen dos o más ramas. Un lazo es una trayectoria cerrada que pasa por una serie de nodos sin cruzar el mismo punto más de una vez, y una malla es un lazo que no encierra ningún otro lazo en su interior. Una red es un conjunto de elementos interconectados, y un circuito es una red que contiene al menos un lazo. La corriente de rama es la corriente que fluye a través de una rama, y el voltaje de rama es la diferencia de potencial entre los extremos de la rama. Estos conceptos son cruciales para la aplicación correcta de las leyes de Kirchhoff en el análisis de circuitos.Aplicación de la Ley de Corrientes de Kirchhoff (KCL)
La Ley de Corrientes de Kirchhoff (KCL) se aplica en los nodos de un circuito eléctrico y se basa en el principio de conservación de la carga eléctrica. Según la KCL, la suma algebraica de las corrientes que entran a un nodo (consideradas positivas) y las que salen (consideradas negativas) debe ser igual a cero. Esto implica que la cantidad de carga que llega a un nodo en un instante dado es igual a la cantidad de carga que sale, lo que garantiza la continuidad de la corriente. La KCL es una herramienta esencial para analizar la distribución de corrientes en circuitos complejos y es especialmente importante al considerar puntos de conexión donde se unen múltiples ramas.Ley de Corrientes de Kirchhoff en Curvas Gaussianas
La aplicación de la Ley de Corrientes de Kirchhoff (KCL) se extiende a las superficies cerradas conocidas como curvas gaussianas, que pueden envolver varios nodos y ramas de un circuito. Al aplicar la KCL a una curva gaussiana, se considera que la suma de las corrientes que atraviesan la superficie en una dirección es igual a la suma de las corrientes que la atraviesan en la dirección opuesta. Esto asegura que la ley se mantiene válida incluso en circuitos de gran complejidad, donde las corrientes pueden dividirse y combinarse en múltiples caminos.Ley de Voltajes de Kirchhoff (KVL) y su Aplicación
La Ley de Voltajes de Kirchhoff (KVL) se refiere a la conservación de la energía en un lazo cerrado de un circuito eléctrico. Según la KVL, la suma de todas las diferencias de potencial a lo largo de un lazo cerrado, incluyendo las caídas de voltaje en los componentes y las tensiones en las fuentes de voltaje, debe ser igual a cero. Esto se debe a que un electrón que completa un ciclo completo en un lazo cerrado no debe ganar ni perder energía al regresar a su punto de partida. La KVL es crucial para el análisis de circuitos, ya que permite calcular voltajes desconocidos y verificar la consistencia de las mediciones de voltaje en diferentes partes de un circuito.Resistencia Equivalente y Divisores en Circuitos
La resistencia equivalente es un concepto que permite simplificar el análisis de circuitos combinando múltiples resistencias en una sola resistencia que tiene el mismo efecto en el circuito. Para resistencias en serie, la resistencia equivalente es la suma de las resistencias individuales. Para resistencias en paralelo, la resistencia equivalente es el inverso de la suma de los inversos de cada resistencia individual. Los divisores de voltaje y corriente son técnicas que se utilizan para determinar la caída de voltaje o la corriente a través de un componente específico en un circuito con múltiples resistencias en serie o en paralelo, respectivamente. Estos conceptos son fundamentales para el diseño y análisis de circuitos, especialmente cuando se requiere controlar la tensión o la corriente en puntos específicos.Conversión Delta-Estrella en Circuitos
La conversión delta-estrella es una técnica utilizada para simplificar el análisis de circuitos cuando los elementos no están dispuestos en configuraciones simples de serie o paralelo. Esta técnica permite transformar una configuración delta, donde tres resistencias están conectadas en forma de triángulo, en una configuración estrella, con tres resistencias conectadas en forma de Y. La conversión es útil para el análisis de redes polifásicas y para simplificar circuitos complejos, permitiendo el uso de las leyes de Kirchhoff y otros métodos de análisis en situaciones donde de otro modo sería muy complicado.
Mostrar más

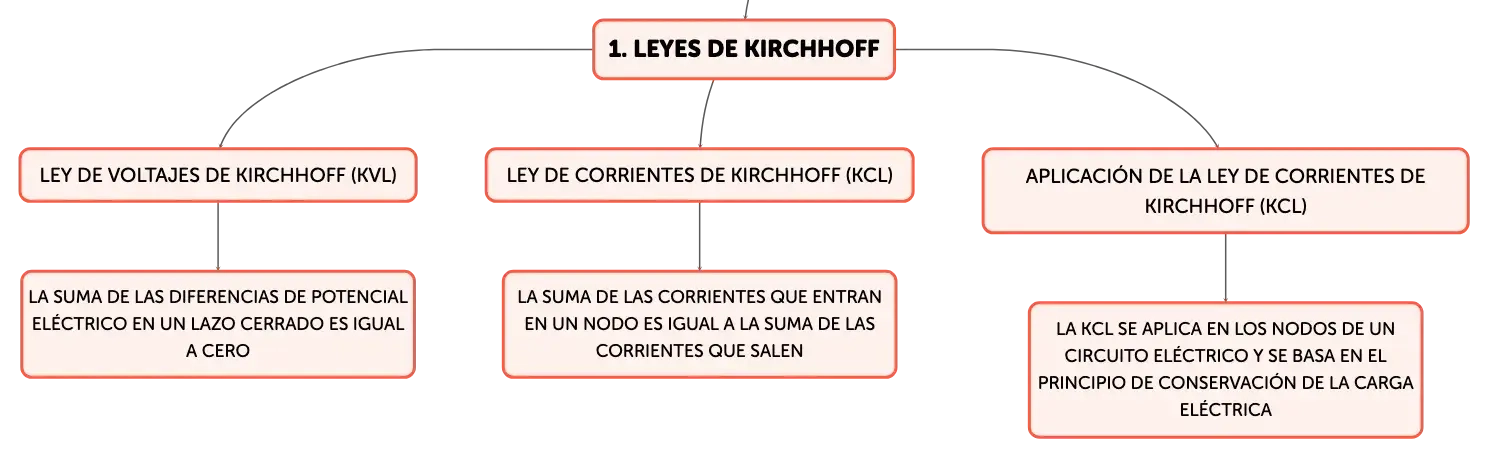

Leyes de Kirchhoff
Ley de Voltajes de Kirchhoff (KVL)
La suma de las diferencias de potencial eléctrico en un lazo cerrado es igual a cero
Ley de Corrientes de Kirchhoff (KCL)
La suma de las corrientes que entran en un nodo es igual a la suma de las corrientes que salen
Aplicación de la Ley de Corrientes de Kirchhoff (KCL)
La KCL se aplica en los nodos de un circuito eléctrico y se basa en el principio de conservación de la carga eléctrica

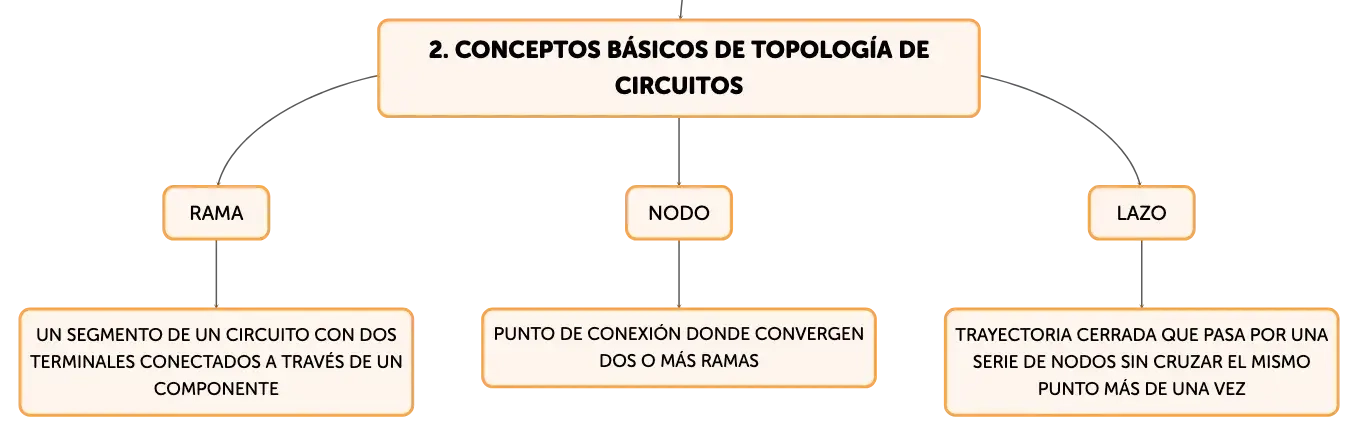

Conceptos Básicos de Topología de Circuitos
Rama
Un segmento de un circuito con dos terminales conectados a través de un componente
Nodo
Punto de conexión donde convergen dos o más ramas
Lazo
Trayectoria cerrada que pasa por una serie de nodos sin cruzar el mismo punto más de una vez

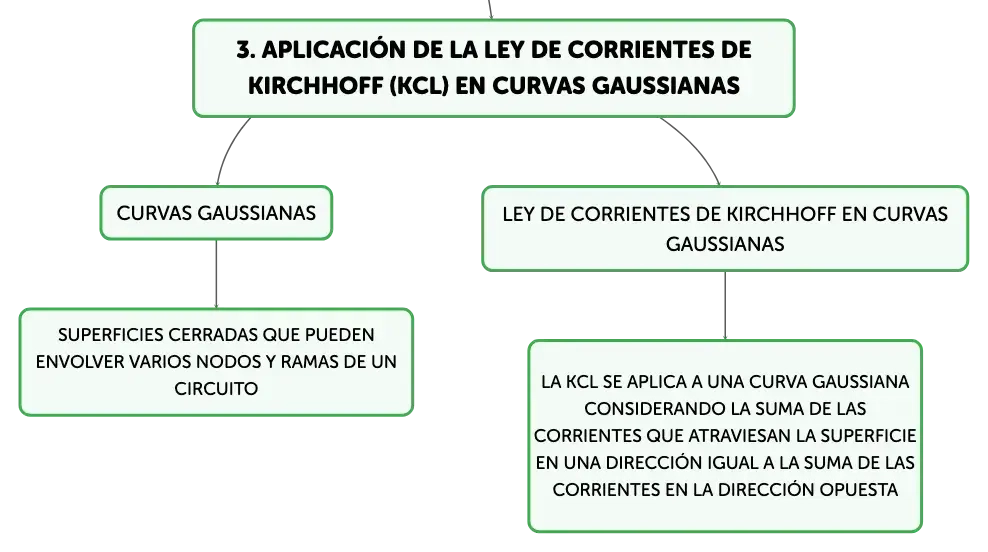

Aplicación de la Ley de Corrientes de Kirchhoff (KCL) en Curvas Gaussianas
Curvas Gaussianas
Superficies cerradas que pueden envolver varios nodos y ramas de un circuito
Ley de Corrientes de Kirchhoff en Curvas Gaussianas
La KCL se aplica a una curva gaussiana considerando la suma de las corrientes que atraviesan la superficie en una dirección igual a la suma de las corrientes en la dirección opuesta

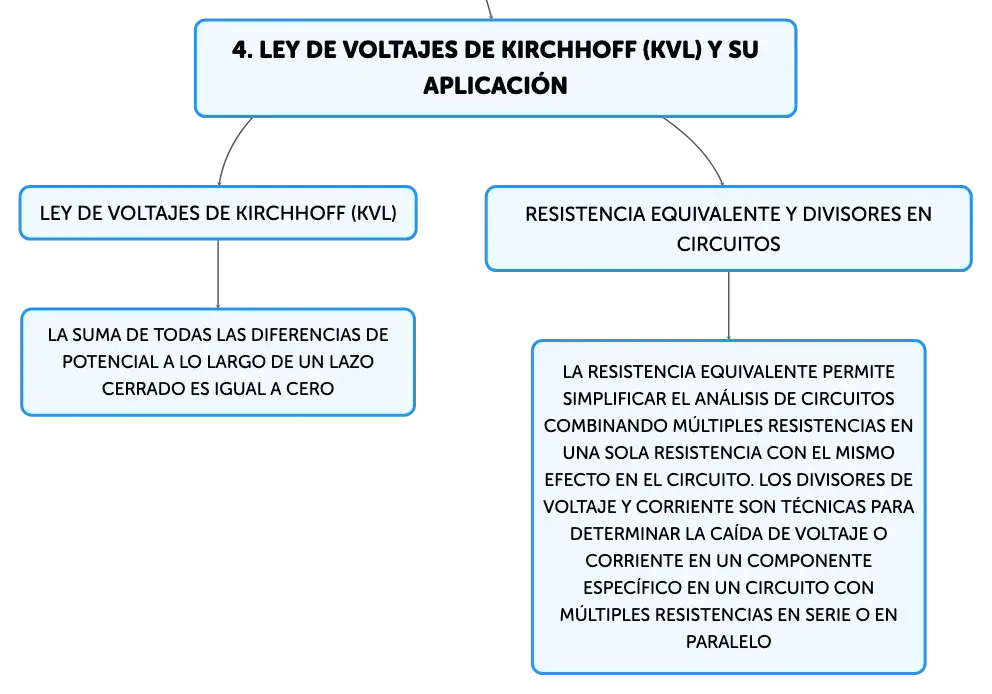

Ley de Voltajes de Kirchhoff (KVL) y su Aplicación
Ley de Voltajes de Kirchhoff (KVL)
La suma de todas las diferencias de potencial a lo largo de un lazo cerrado es igual a cero
Resistencia Equivalente y Divisores en Circuitos
La resistencia equivalente permite simplificar el análisis de circuitos combinando múltiples resistencias en una sola resistencia con el mismo efecto en el circuito. Los divisores de voltaje y corriente son técnicas para determinar la caída de voltaje o corriente en un componente específico en un circuito con múltiples resistencias en serie o en paralelo
Fundamentos de las Leyes de Kirchhoff para Circuitos Eléctricos
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Ley de Voltajes de Kirchhoff (KVL)
En un lazo cerrado, la suma de todas las diferencias de potencial es cero.
01
Ley de Corrientes de Kirchhoff (KCL)
En cualquier nodo, la suma de corrientes entrantes es igual a la suma de corrientes salientes.
02
Conservación de la carga eléctrica
La carga total en un sistema cerrado no cambia; reflejado en la KCL.
