La Unidad Aritmética Lógica (ALU)

La Unidad Aritmética Lógica (ALU) es fundamental en la computación, realizando operaciones aritméticas y lógicas esenciales. Desde su concepción por John von Neumann, las ALUs han evolucionado para adaptarse a los sistemas numéricos y aumentar la eficiencia en procesadores con múltiples núcleos. Su diseño varía desde estructuras básicas hasta complejas, equilibrando potencia y costos, y son distintas de las unidades de procesamiento de punto flotante (FPUs).

1/5

Definición y Funciones de la Unidad Aritmética Lógica (ALU)

La Unidad Aritmética Lógica (ALU, por sus siglas en inglés) es un componente crítico de los sistemas de computación, diseñado para llevar a cabo operaciones aritméticas fundamentales como la suma, la resta, la multiplicación y la división, así como operaciones lógicas como AND (y), OR (o), NOT (no) y XOR (o exclusivo), entre otras. La ALU puede procesar uno o dos operandos dependiendo de la operación a realizar, y es un elemento clave en el procesamiento de datos, ubicado en el núcleo de los microprocesadores y otros dispositivos de procesamiento de información.

Microchip central con patas metálicas en placa de circuito impreso verde rodeado de resistencias y capacitores de colores variados con caminos conductores de cobre.

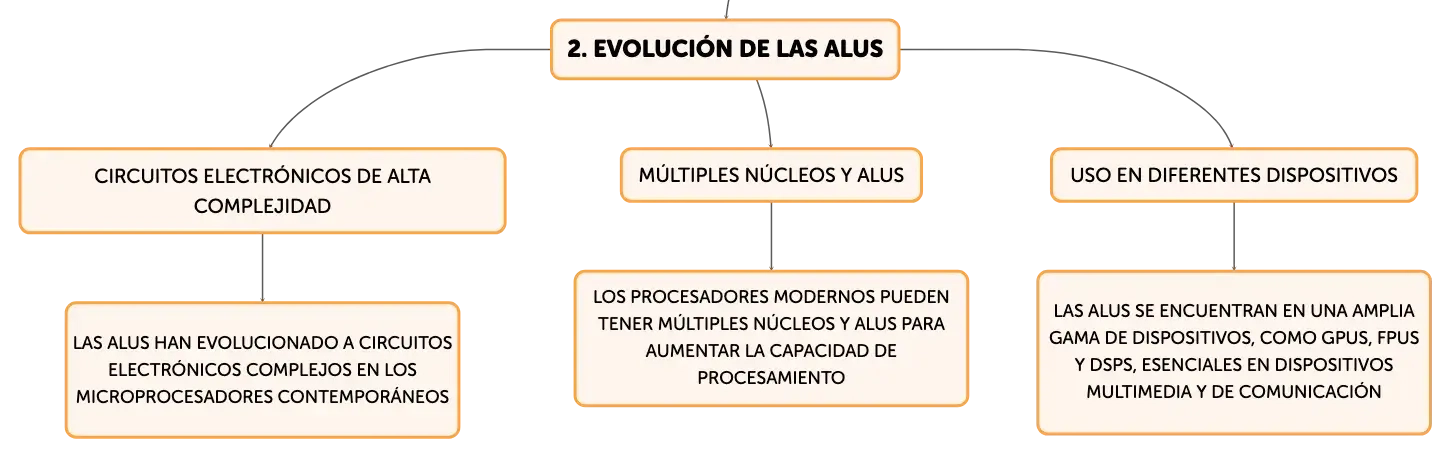

La Evolución y Complejidad de las ALUs en la Era Moderna

Las ALUs han experimentado una notable evolución, transformándose en circuitos electrónicos de alta complejidad dentro de los microprocesadores contemporáneos. Estos procesadores pueden incluir múltiples núcleos, cada uno con varias ALUs para aumentar la capacidad de procesamiento. Además, las ALUs se encuentran en una amplia gama de dispositivos, como las unidades de procesamiento gráfico (GPUs), las unidades de procesamiento de punto flotante (FPUs) y los procesadores de señales digitales (DSPs), que son esenciales en dispositivos multimedia y de comunicación.

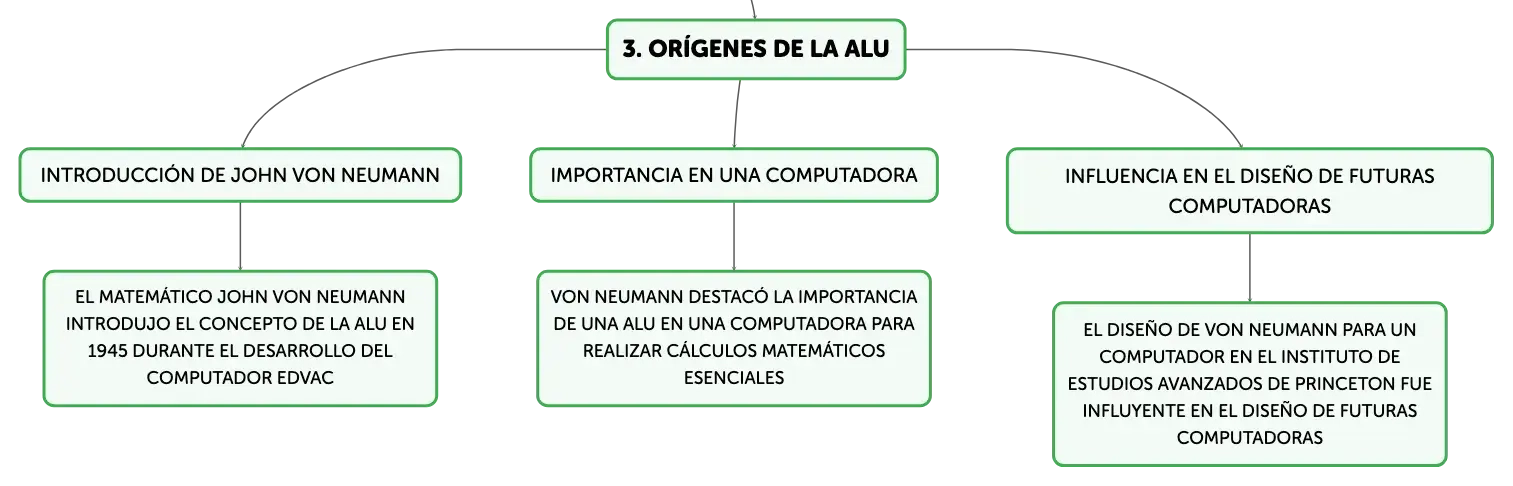

Orígenes de la ALU: La Visión de John von Neumann

El concepto de la ALU fue introducido por el matemático John von Neumann en 1945, durante el desarrollo del computador EDVAC. Von Neumann destacó la importancia de una ALU en una computadora para realizar cálculos matemáticos esenciales y propuso la inclusión de "órganos especializados" para estas funciones. Su diseño para un computador en el Instituto de Estudios Avanzados de Princeton fue un prototipo influyente en el diseño de futuras computadoras.

Sistemas Numéricos y Diseño de ALUs

Las ALUs operan con números en formatos que deben ser coherentes con el resto del sistema digital. Actualmente, la representación binaria de complemento a dos es la más utilizada en los procesadores debido a su eficiencia para realizar cálculos aritméticos. En contraste, las primeras computadoras emplearon diversos sistemas numéricos, lo que influía en el diseño de las ALUs. La adopción del complemento a dos se debió a su simplicidad y eficacia en los cálculos aritméticos.

Estructura y Operación de una ALU Básica

Una ALU básica consta de circuitos operacionales, registros de entrada, un registro acumulador y un registro de estados. Estos componentes trabajan conjuntamente para realizar operaciones específicas. La ALU recibe datos de los registros del procesador, los procesa y envía los resultados a los registros de salida. La unidad de control dirige las operaciones de la ALU, y el manejo del bit de acarreo es fundamental para las operaciones aritméticas, siendo tratado de manera especial.

Operaciones Realizadas por la ALU

La ALU es capaz de ejecutar una amplia gama de operaciones, incluyendo aritméticas con enteros y lógicas de bits, así como desplazamientos de bits que se pueden interpretar como multiplicaciones o divisiones por potencias de dos. Estas operaciones son cruciales para el procesamiento de datos y la ejecución de instrucciones en una computadora.

Diseño y Complejidad de las ALUs Avanzadas

El diseño de una ALU puede ser simple o complejo, dependiendo de las operaciones que debe realizar. Los diseñadores deben equilibrar la potencia de cálculo, el costo, el espacio y la energía disipada. Pueden optar por una ALU que realice operaciones complejas en un ciclo de reloj, una ALU iterativa o externalizar ciertas operaciones a un coprocesador. En algunos casos, las operaciones complejas se emulan mediante software o se dejan a la implementación de los programadores.

Entradas, Salidas y Diferencias entre ALU y FPU

Las entradas de una ALU incluyen operandos y un código de operación, mientras que las salidas son el resultado y códigos de condición que reflejan situaciones como acarreo o desbordamiento. La unidad de coma flotante (FPU) se especializa en operaciones con números en representación de coma flotante y utiliza circuitos que incluyen ALUs internas para su funcionamiento. La ALU se enfoca en números enteros, mientras que la FPU maneja operaciones con números de mayor complejidad numérica.
