Fundamentos de Máquinas Simples y el Concepto de Momento de Fuerza

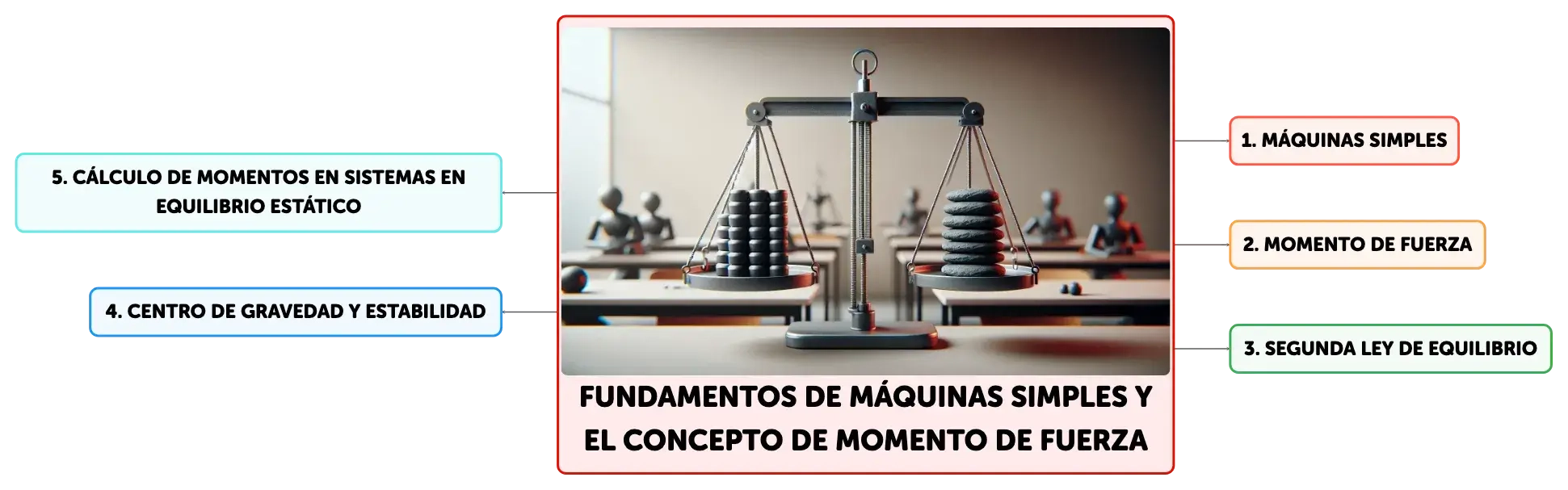

Mapa conceptual
Las máquinas simples como la palanca y el plano inclinado son esenciales para transformar y facilitar el trabajo. El momento de fuerza o torque juega un papel crucial en su funcionamiento, permitiendo el equilibrio y la estabilidad. El centro de gravedad y la base de sustentación son fundamentales para la estabilidad de objetos y seres humanos, afectando su capacidad para mantenerse erguidos o soportar cargas. Estos principios son aplicados en la ingeniería y la física para resolver problemas prácticos y garantizar sistemas en equilibrio estático.
Resumen
Esquema
Fundamentos de Máquinas Simples y el Concepto de Momento de Fuerza
Las máquinas simples son herramientas mecánicas elementales que transforman y facilitan la realización de un trabajo. Entre las más conocidas se encuentran la palanca, la rueda, el plano inclinado, la cuña y el tornillo. La palanca, por ejemplo, nos permite levantar cargas pesadas con menor esfuerzo al utilizar un punto de apoyo o fulcro. Arquímedes, el célebre matemático y físico de la antigüedad, resaltó la importancia de la palanca al proclamar que, dado un punto de apoyo y una palanca adecuada, podría mover el mundo. El momento de fuerza o torque es un concepto clave en el funcionamiento de las máquinas simples, definido como el producto de la magnitud de la fuerza aplicada y la distancia perpendicular desde el punto de giro hasta la línea de acción de la fuerza. La fórmula matemática para calcular el momento de fuerza es: momento = fuerza x distancia perpendicular al punto de giro.Aplicación de la Segunda Ley de Equilibrio en Máquinas Simples
La segunda ley de equilibrio, también conocida como la condición de equilibrio rotacional, establece que un objeto está en equilibrio rotacional si la suma de los momentos de fuerza que actúan sobre él es igual a cero. En otras palabras, los momentos de fuerza que tienden a girar el objeto en un sentido deben ser contrarrestados por momentos de igual magnitud pero en sentido opuesto. En el contexto de una palanca, una fuerza aplicada en un extremo produce un momento que permite levantar una carga en el otro extremo. Los momentos pueden ser horarios o antihorarios, y se les asigna un signo positivo o negativo según un convenio de signos establecido. Este principio es esencial para comprender cómo las máquinas simples, como la palanca, reducen la cantidad de fuerza necesaria para realizar un trabajo.El Centro de Gravedad y la Estabilidad en Objetos y Seres Humanos
El centro de gravedad, o centro de masa, es el punto en el que se puede considerar que está concentrada toda la masa de un objeto. En cuerpos de distribución de masa uniforme, como una barra homogénea equilibrada en su punto medio, el centro de gravedad coincide con el centro geométrico. En cuerpos de distribución de masa no uniforme, como un martillo, el centro de gravedad se desplaza hacia la región de mayor masa. Los seres humanos poseen un centro de gravedad que generalmente se encuentra en la región pélvica y varía con la postura y la distribución de peso del cuerpo. La base de sustentación, definida por el área encerrada entre los puntos de contacto con el suelo, es crucial para la estabilidad. Al aumentar la base de sustentación, como al separar las piernas, se mejora la estabilidad, lo cual es un principio aplicado en prácticas como las artes marciales.La Relevancia de la Base de Sustentación en la Estabilidad de los Objetos
La base de sustentación es el área que soporta un objeto o ser y es un factor determinante para su estabilidad. Un objeto es estable si su centro de gravedad se encuentra verticalmente sobre su base de sustentación. Por ejemplo, un camión con una carga bien distribuida mantendrá su centro de gravedad dentro de su base de sustentación, lo que le permitirá permanecer estable incluso al tomar curvas o al pasar por superficies irregulares. Si el centro de gravedad se desplaza fuera de la base de sustentación, el objeto se vuelve inestable y puede volcarse. Por lo tanto, la correcta distribución de la carga es fundamental para mantener la estabilidad de vehículos y estructuras.Cálculo de Momentos en Sistemas en Equilibrio Estático
Para calcular los momentos en un sistema en equilibrio estático, es necesario considerar tanto la magnitud como la dirección de las fuerzas aplicadas y su distancia al punto de giro o fulcro. Por ejemplo, en una barra horizontal con una fuerza aplicada en un extremo, el momento generado dependerá de la magnitud de la fuerza y de su distancia al fulcro. Si se aplican fuerzas en ambos extremos de la barra, como en un balancín, y estas fuerzas son iguales en magnitud pero opuestas en dirección, y se aplican a distancias iguales del fulcro, los momentos se anularán y el sistema estará en equilibrio estático. Este principio también se utiliza para determinar fuerzas desconocidas en sistemas en equilibrio, como calcular el peso desconocido en un extremo de una barra que está equilibrada por un peso conocido en el otro extremo.Implementación de las Condiciones de Equilibrio en Problemas de la Vida Real
La resolución de problemas prácticos en física y en ingeniería requiere la aplicación de las condiciones de equilibrio. La primera condición de equilibrio, o equilibrio traslacional, exige que la suma de todas las fuerzas actuantes en un sistema sea cero. La segunda condición, o equilibrio rotacional, implica que la suma de los momentos de fuerza debe ser cero. Al analizar un sistema en equilibrio, como una viga con cargas distribuidas a lo largo de su longitud, es crucial que la fuerza de soporte sea adecuada para contrarrestar las fuerzas gravitatorias actuantes. Además, el cálculo de momentos permite determinar magnitudes desconocidas, como el peso de un objeto suspendido en un extremo de una viga, garantizando que la suma de los momentos alrededor de cualquier punto sea cero y, por ende, que el sistema se mantenga en equilibrio.
Mostrar más

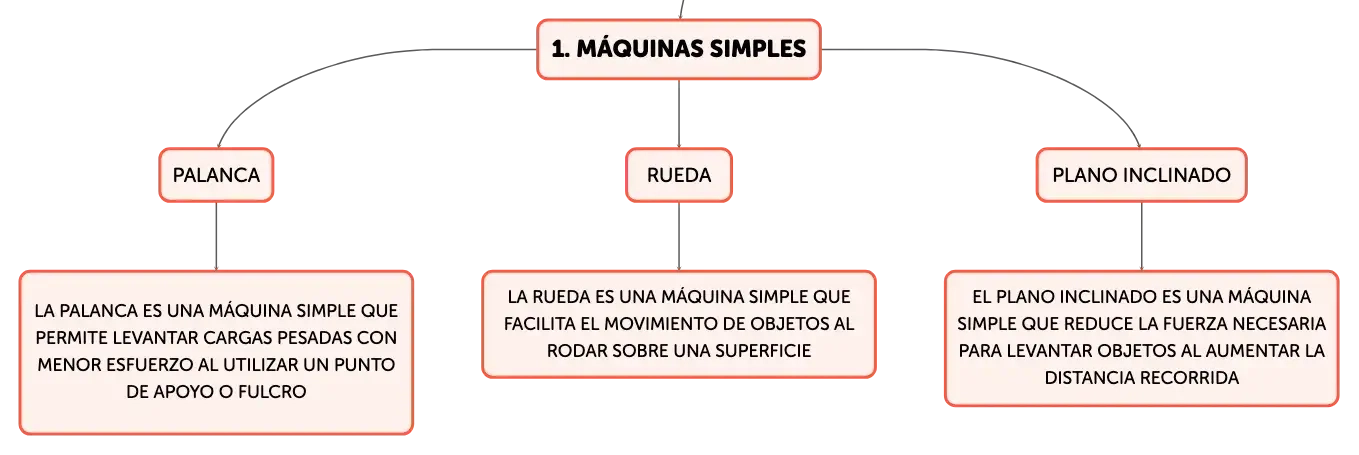

Máquinas Simples
Palanca
La palanca es una máquina simple que permite levantar cargas pesadas con menor esfuerzo al utilizar un punto de apoyo o fulcro
Rueda
La rueda es una máquina simple que facilita el movimiento de objetos al rodar sobre una superficie
Plano Inclinado
El plano inclinado es una máquina simple que reduce la fuerza necesaria para levantar objetos al aumentar la distancia recorrida

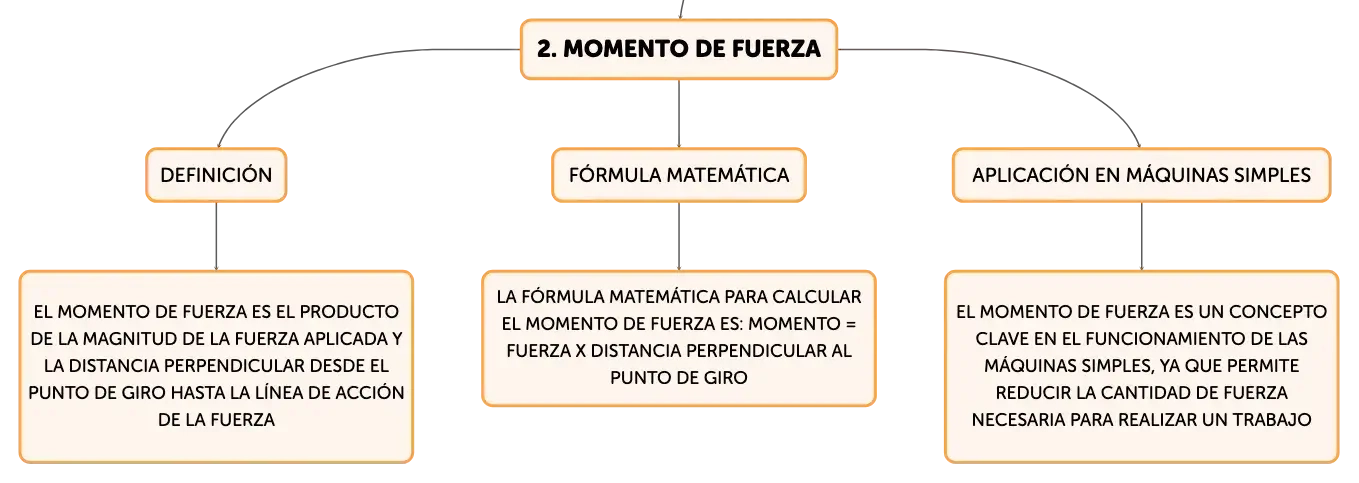

Momento de Fuerza
Definición
El momento de fuerza es el producto de la magnitud de la fuerza aplicada y la distancia perpendicular desde el punto de giro hasta la línea de acción de la fuerza
Fórmula matemática
La fórmula matemática para calcular el momento de fuerza es: momento = fuerza x distancia perpendicular al punto de giro
Aplicación en máquinas simples
El momento de fuerza es un concepto clave en el funcionamiento de las máquinas simples, ya que permite reducir la cantidad de fuerza necesaria para realizar un trabajo

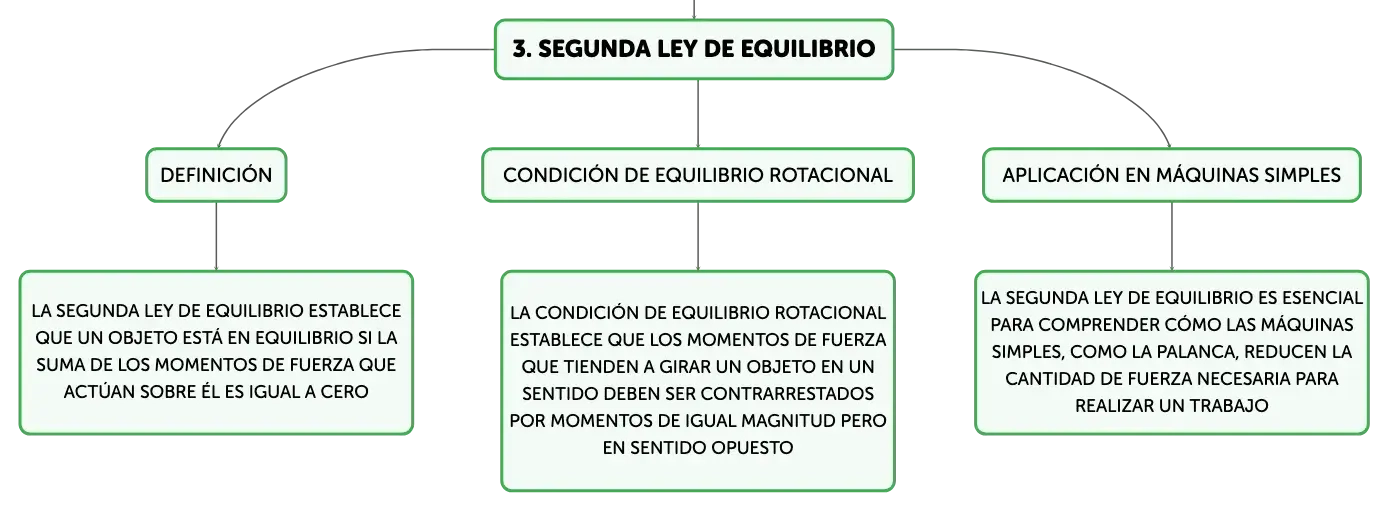

Segunda Ley de Equilibrio
Definición
La segunda ley de equilibrio establece que un objeto está en equilibrio si la suma de los momentos de fuerza que actúan sobre él es igual a cero
Condición de equilibrio rotacional
La condición de equilibrio rotacional establece que los momentos de fuerza que tienden a girar un objeto en un sentido deben ser contrarrestados por momentos de igual magnitud pero en sentido opuesto
Aplicación en máquinas simples
La segunda ley de equilibrio es esencial para comprender cómo las máquinas simples, como la palanca, reducen la cantidad de fuerza necesaria para realizar un trabajo

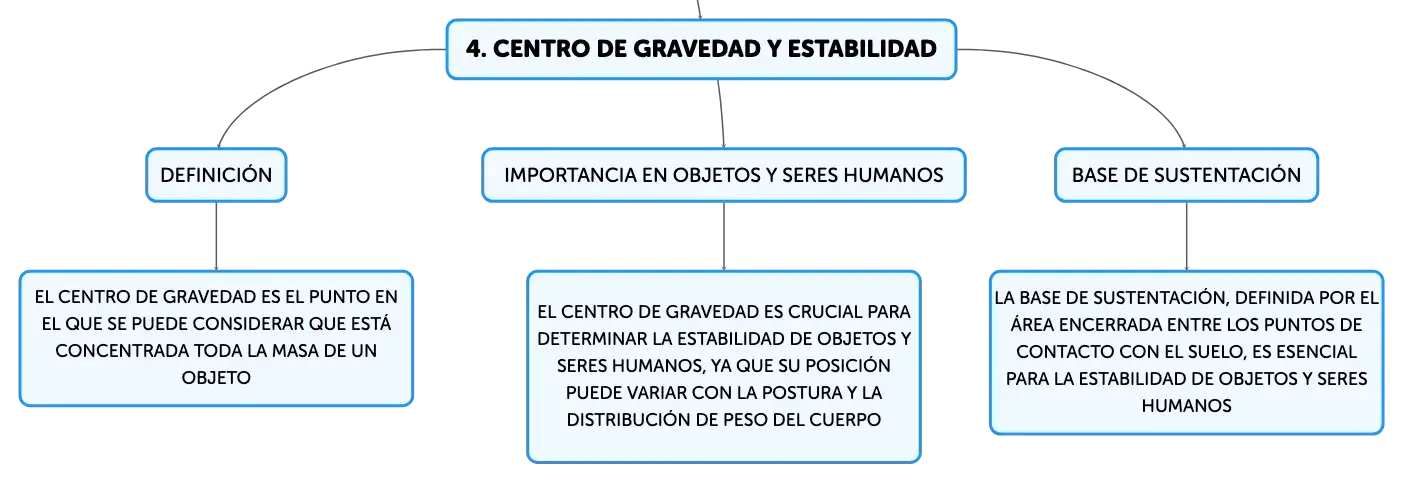

Centro de Gravedad y Estabilidad
Definición
El centro de gravedad es el punto en el que se puede considerar que está concentrada toda la masa de un objeto
Importancia en objetos y seres humanos
El centro de gravedad es crucial para determinar la estabilidad de objetos y seres humanos, ya que su posición puede variar con la postura y la distribución de peso del cuerpo
Base de sustentación
La base de sustentación, definida por el área encerrada entre los puntos de contacto con el suelo, es esencial para la estabilidad de objetos y seres humanos

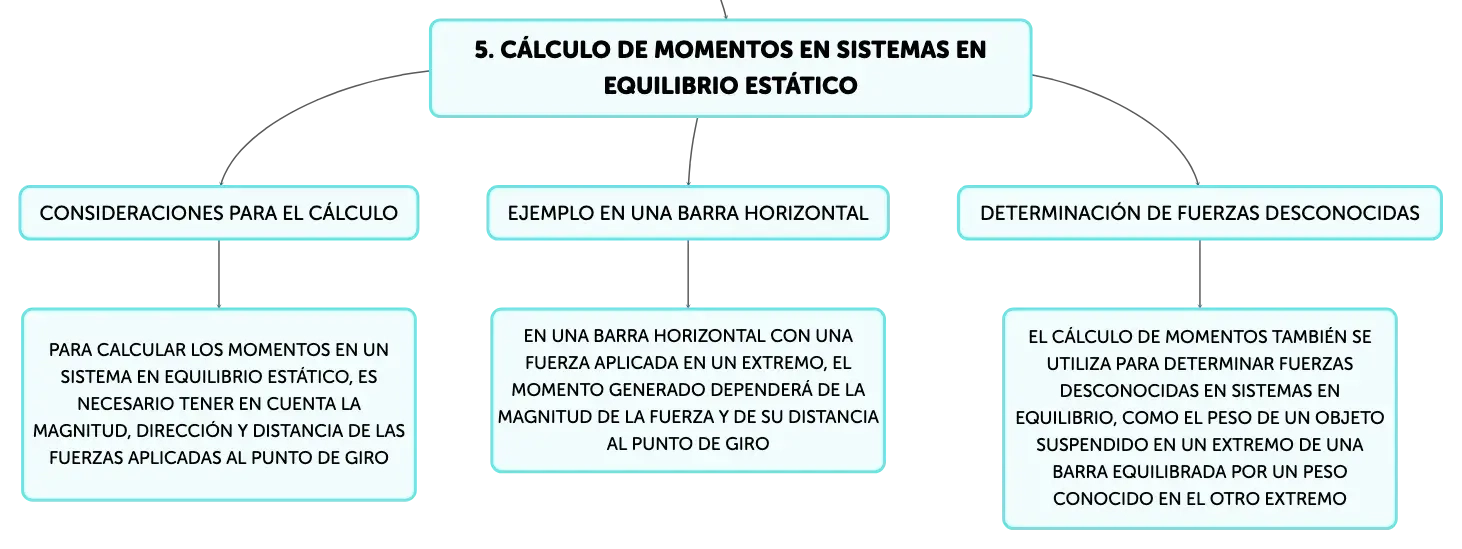

Cálculo de Momentos en Sistemas en Equilibrio Estático
Consideraciones para el cálculo
Para calcular los momentos en un sistema en equilibrio estático, es necesario tener en cuenta la magnitud, dirección y distancia de las fuerzas aplicadas al punto de giro
Ejemplo en una barra horizontal
En una barra horizontal con una fuerza aplicada en un extremo, el momento generado dependerá de la magnitud de la fuerza y de su distancia al punto de giro
Determinación de fuerzas desconocidas
El cálculo de momentos también se utiliza para determinar fuerzas desconocidas en sistemas en equilibrio, como el peso de un objeto suspendido en un extremo de una barra equilibrada por un peso conocido en el otro extremo
Fundamentos de Máquinas Simples y el Concepto de Momento de Fuerza
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Las ______ son dispositivos básicos que modifican y hacen más fácil la ejecución de una tarea.
máquinas simples
01
Entre las herramientas mecánicas elementales más destacadas se hallan la ______, la ______, y el ______.
palanca
rueda
tornillo
02
El matemático y físico ______ destacó la relevancia de la palanca con su famosa declaración sobre mover el ______.
Arquímedes
mundo
