Introducción a los Diagramas de Casos de Uso

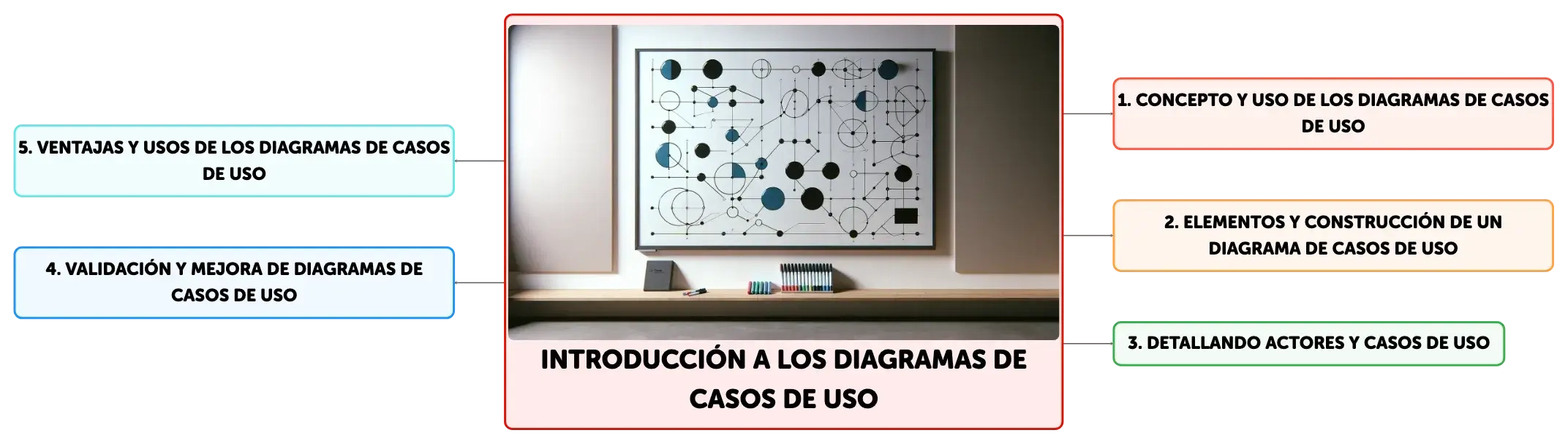

Mapa conceptual
Los diagramas de casos de uso son esenciales en el análisis y diseño de sistemas, representando gráficamente las interacciones entre usuarios y el sistema. Se destacan por su rol en el Lenguaje de Modelado Unificado (UML), facilitando la comprensión de funcionalidades y mejorando la comunicación entre desarrolladores y stakeholders. Estos diagramas permiten simular escenarios, identificar actores, casos de uso y sus relaciones, siendo cruciales para la validación y refinamiento del diseño del sistema.
Resumen
Esquema
Introducción a los Diagramas de Casos de Uso
Los diagramas de casos de uso son una herramienta fundamental en el análisis y diseño de sistemas, proporcionando una representación gráfica de las interacciones entre los usuarios (o actores) y el sistema para satisfacer objetivos específicos. Estos diagramas son un componente clave del Lenguaje de Modelado Unificado (UML), que es un estándar para la especificación, visualización y documentación de los artefactos de sistemas de software. Los actores representan cualquier entidad que interactúa con el sistema, incluyendo usuarios finales, otros sistemas o dispositivos. Los casos de uso describen las secuencias de eventos que, tomados juntos, conducen a un resultado valioso para un actor. Las relaciones entre casos de uso, como la inclusión («include»), la extensión («extend») y la generalización, son esenciales para detallar cómo se pueden utilizar las funciones del sistema en diferentes contextos y para identificar interacciones complejas entre los casos de uso.Elementos y Construcción de un Diagrama de Casos de Uso
La construcción de un diagrama de casos de uso comienza con la identificación de los actores que interactuarán con el sistema y las funcionalidades que el sistema debe proporcionar. Los actores son representados típicamente como figuras de palo, mientras que las funcionalidades se representan como elipses denominadas casos de uso. Para identificar correctamente los actores, se debe realizar un análisis de los usuarios y otras entidades que interactuarán con el sistema, definiendo sus roles y responsabilidades. En cuanto a las funcionalidades, es necesario comprender los requisitos del sistema y enumerar las acciones o servicios que el sistema debe realizar. Estas funcionalidades se agrupan en casos de uso relacionados. Luego, se establecen asociaciones entre actores y casos de uso, y se clarifican las relaciones entre los casos de uso para reflejar cómo se complementan o interactúan entre sí.Detallando Actores y Casos de Uso
La estructuración de un diagrama de casos de uso implica detallar y definir todos los actores que interactúan con el sistema, ajustando la lista a las necesidades específicas del proyecto. Posteriormente, se identifican los casos de uso, que son las funcionalidades o acciones que los actores pueden ejecutar con el sistema. Cada caso de uso se documenta con una descripción clara y se vincula con los actores relevantes. Además, se definen las relaciones entre los casos de uso, como la inclusión, que indica que un caso de uso siempre invoca a otro, la extensión, que muestra que un caso de uso puede extenderse con el comportamiento de otro bajo ciertas condiciones, y la generalización, que permite reutilizar comportamientos comunes entre casos de uso. Estas relaciones ayudan a describir la interacción entre los casos de uso y a modelar la lógica del sistema de manera más completa.Validación y Mejora de Diagramas de Casos de Uso
La revisión y validación de un diagrama de casos de uso son etapas críticas para asegurar su corrección y efectividad. El proceso comienza con una revisión interna por parte del equipo de desarrollo, que busca inconsistencias, omisiones y errores lógicos para garantizar que el diagrama refleje con precisión la funcionalidad del sistema desde una perspectiva técnica. Luego, se realizan sesiones de validación con los interesados, incluyendo usuarios finales y clientes, para obtener retroalimentación y asegurar que el diagrama cumple con sus expectativas y necesidades. Los comentarios se integran en el diagrama, y se puede requerir iterar el proceso de revisión y validación varias veces para refinar el diagrama basándose en la retroalimentación recibida, mejorando así su claridad y utilidad.Ventajas y Usos de los Diagramas de Casos de Uso
Los diagramas de casos de uso aportan beneficios significativos en el desarrollo de sistemas, como facilitar la comprensión rápida de las funcionalidades del sistema y mejorar la comunicación entre los miembros del equipo y los interesados. Al centrarse en la perspectiva del usuario, estos diagramas ayudan a evaluar la experiencia del usuario y a identificar posibles problemas antes de que ocurran. Son herramientas valiosas para el diseño de pruebas de software, ya que permiten simular diferentes escenarios de uso y preparar el sistema para manejar situaciones inesperadas. Por ejemplo, en un sistema de cajero automático, los diagramas de casos de uso pueden ayudar a anticipar y diseñar respuestas a eventos como la introducción de un PIN incorrecto o la retención de una tarjeta, asegurando que el sistema sea robusto y confiable en su funcionamiento diario.
Mostrar más

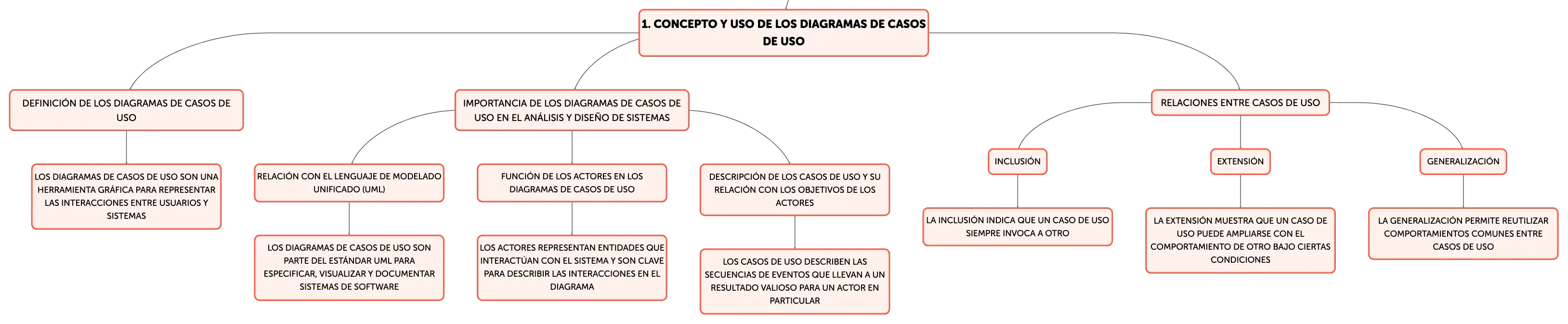

Concepto y uso de los diagramas de casos de uso
Definición de los diagramas de casos de uso
Los diagramas de casos de uso son una herramienta gráfica para representar las interacciones entre usuarios y sistemas
Importancia de los diagramas de casos de uso en el análisis y diseño de sistemas
Relación con el Lenguaje de Modelado Unificado (UML)
Los diagramas de casos de uso son parte del estándar UML para especificar, visualizar y documentar sistemas de software
Función de los actores en los diagramas de casos de uso
Los actores representan entidades que interactúan con el sistema y son clave para describir las interacciones en el diagrama
Descripción de los casos de uso y su relación con los objetivos de los actores
Los casos de uso describen las secuencias de eventos que llevan a un resultado valioso para un actor en particular
Relaciones entre casos de uso
Inclusión
La inclusión indica que un caso de uso siempre invoca a otro
Extensión
La extensión muestra que un caso de uso puede ampliarse con el comportamiento de otro bajo ciertas condiciones
Generalización
La generalización permite reutilizar comportamientos comunes entre casos de uso

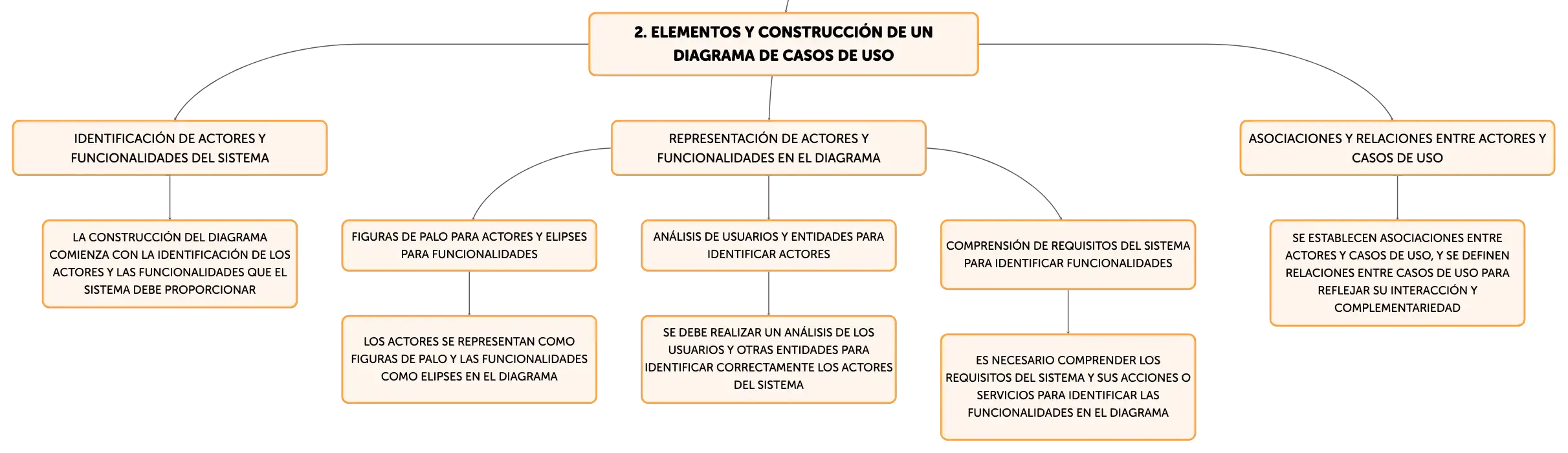

Elementos y construcción de un diagrama de casos de uso
Identificación de actores y funcionalidades del sistema
La construcción del diagrama comienza con la identificación de los actores y las funcionalidades que el sistema debe proporcionar
Representación de actores y funcionalidades en el diagrama
Figuras de palo para actores y elipses para funcionalidades
Los actores se representan como figuras de palo y las funcionalidades como elipses en el diagrama
Análisis de usuarios y entidades para identificar actores
Se debe realizar un análisis de los usuarios y otras entidades para identificar correctamente los actores del sistema
Comprensión de requisitos del sistema para identificar funcionalidades
Es necesario comprender los requisitos del sistema y sus acciones o servicios para identificar las funcionalidades en el diagrama
Asociaciones y relaciones entre actores y casos de uso
Se establecen asociaciones entre actores y casos de uso, y se definen relaciones entre casos de uso para reflejar su interacción y complementariedad

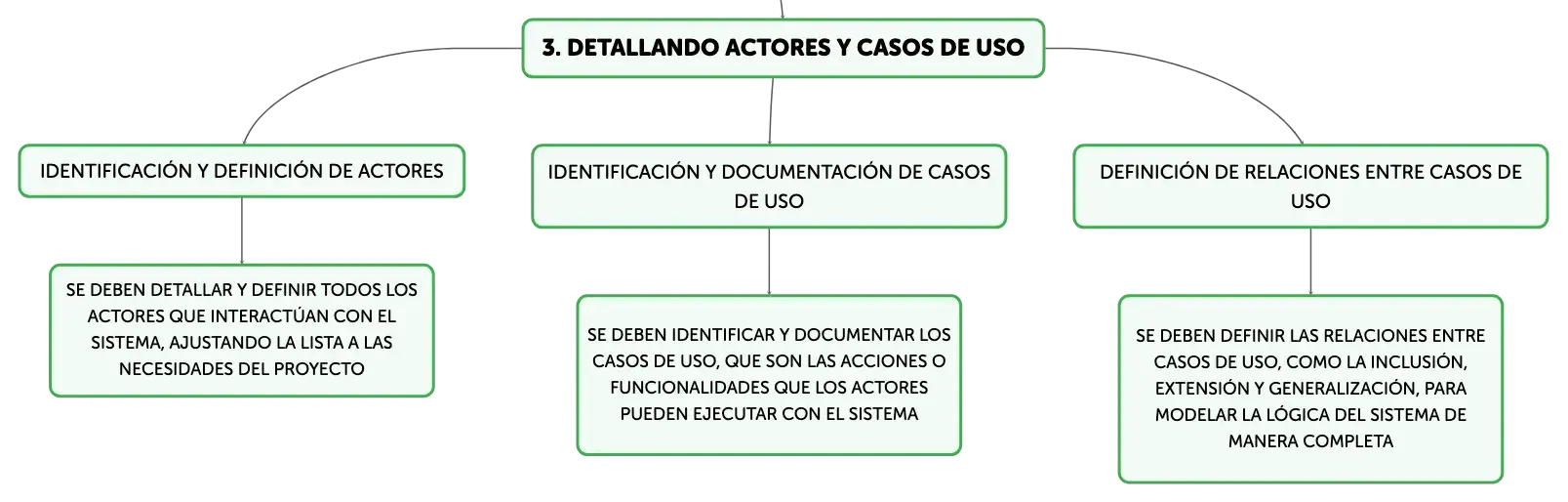

Detallando actores y casos de uso
Identificación y definición de actores
Se deben detallar y definir todos los actores que interactúan con el sistema, ajustando la lista a las necesidades del proyecto
Identificación y documentación de casos de uso
Se deben identificar y documentar los casos de uso, que son las acciones o funcionalidades que los actores pueden ejecutar con el sistema
Definición de relaciones entre casos de uso
Se deben definir las relaciones entre casos de uso, como la inclusión, extensión y generalización, para modelar la lógica del sistema de manera completa

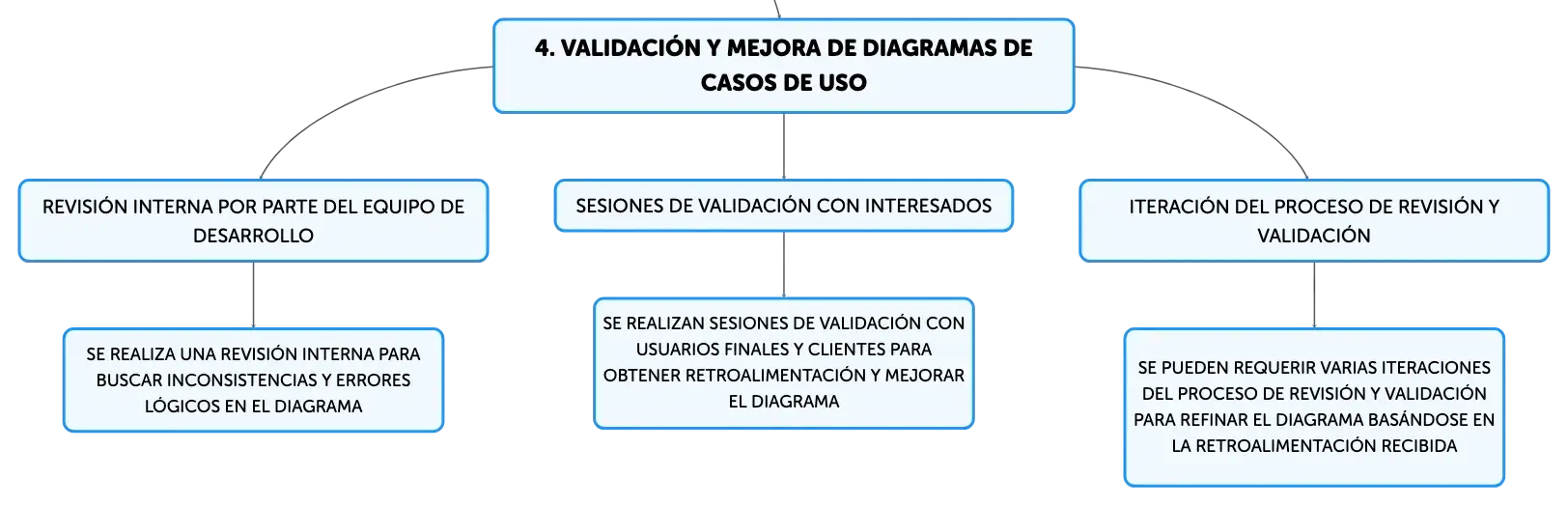

Validación y mejora de diagramas de casos de uso
Revisión interna por parte del equipo de desarrollo
Se realiza una revisión interna para buscar inconsistencias y errores lógicos en el diagrama
Sesiones de validación con interesados
Se realizan sesiones de validación con usuarios finales y clientes para obtener retroalimentación y mejorar el diagrama
Iteración del proceso de revisión y validación
Se pueden requerir varias iteraciones del proceso de revisión y validación para refinar el diagrama basándose en la retroalimentación recibida

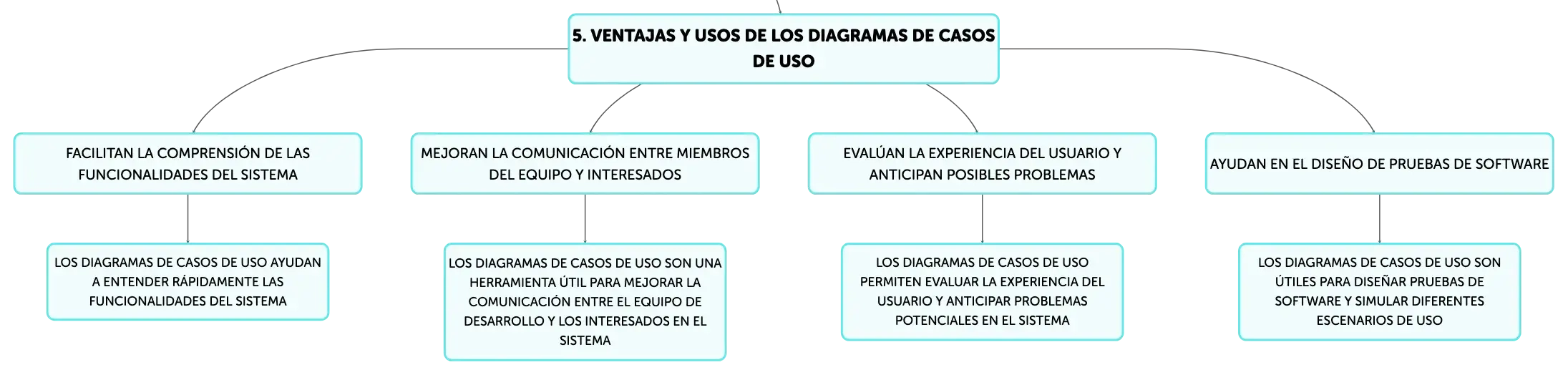

Ventajas y usos de los diagramas de casos de uso
Facilitan la comprensión de las funcionalidades del sistema
Los diagramas de casos de uso ayudan a entender rápidamente las funcionalidades del sistema
Mejoran la comunicación entre miembros del equipo y interesados
Los diagramas de casos de uso son una herramienta útil para mejorar la comunicación entre el equipo de desarrollo y los interesados en el sistema
Evalúan la experiencia del usuario y anticipan posibles problemas
Los diagramas de casos de uso permiten evaluar la experiencia del usuario y anticipar problemas potenciales en el sistema
Ayudan en el diseño de pruebas de software
Los diagramas de casos de uso son útiles para diseñar pruebas de software y simular diferentes escenarios de uso
Introducción a los Diagramas de Casos de Uso
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
El ______ de Modelado Unificado es un estándar que incluye los diagramas de casos de uso para la documentación de sistemas de software.
Lenguaje
01
En los diagramas de casos de uso, los ______ pueden ser usuarios finales, otros sistemas o dispositivos que interactúan con el sistema.
actores
02
Identificación de actores en casos de uso
Análisis de usuarios y entidades para definir roles y responsabilidades que interactúan con el sistema.
