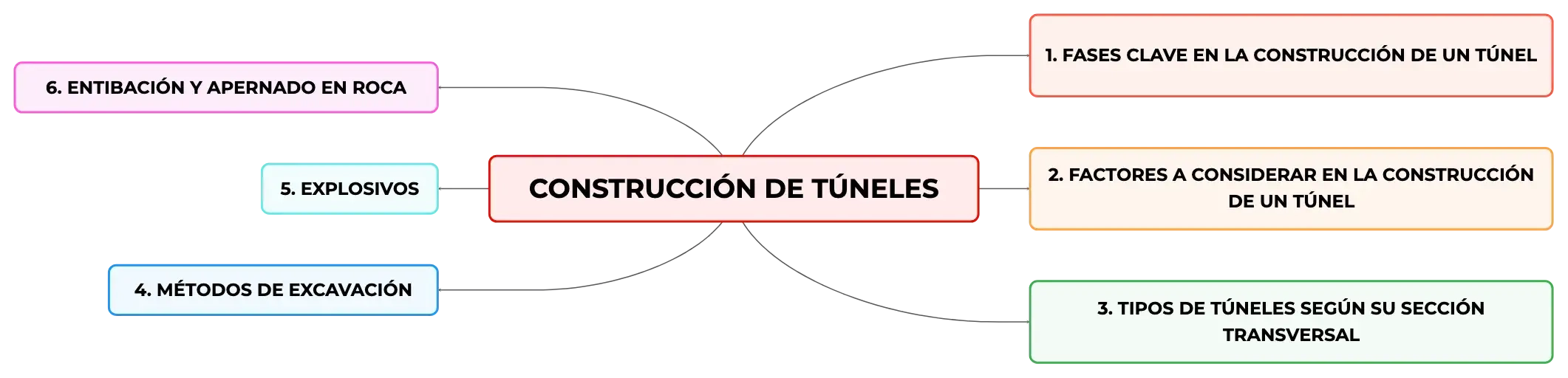

Mapa conceptual y resúmen CONSTRUCCIÓN DE TÚNELES

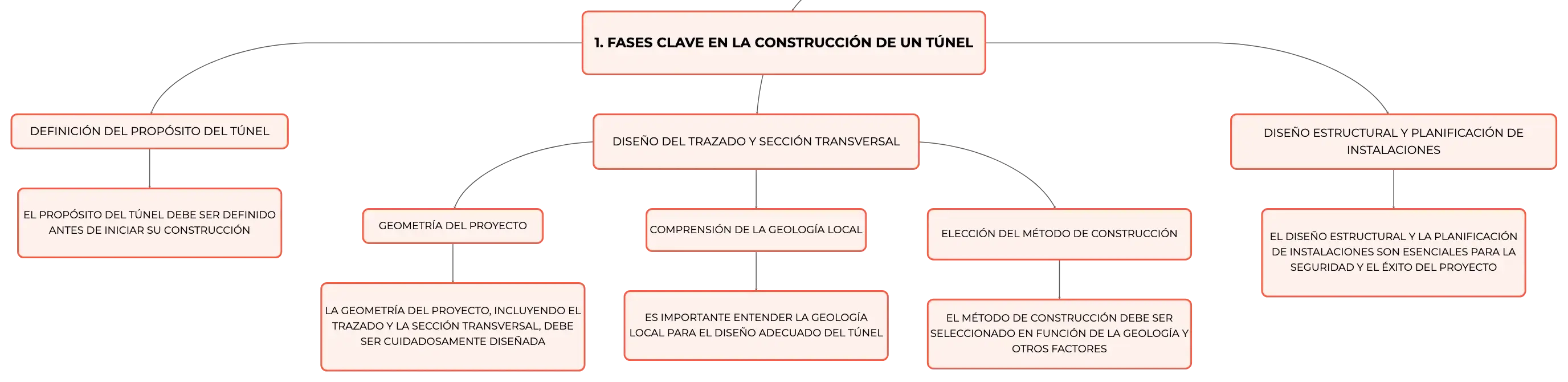

Etapas Fundamentales en la Construcción de Túneles

La construcción de túneles es un proceso complejo que se divide en etapas críticas para su ejecución efectiva. La primera etapa implica definir el propósito del túnel, lo cual es crucial para establecer las especificaciones de diseño. A continuación, se realiza el diseño del trazado y la sección transversal, adecuándolos a la función que cumplirá la estructura. Un análisis exhaustivo de la geología local es esencial, ya que influye en la selección del método de construcción y en el diseño estructural. La última etapa comprende la planificación de las instalaciones para la operación y el monitoreo constante del túnel. La coordinación de estas etapas es clave para garantizar la seguridad a largo plazo y el éxito del proyecto.

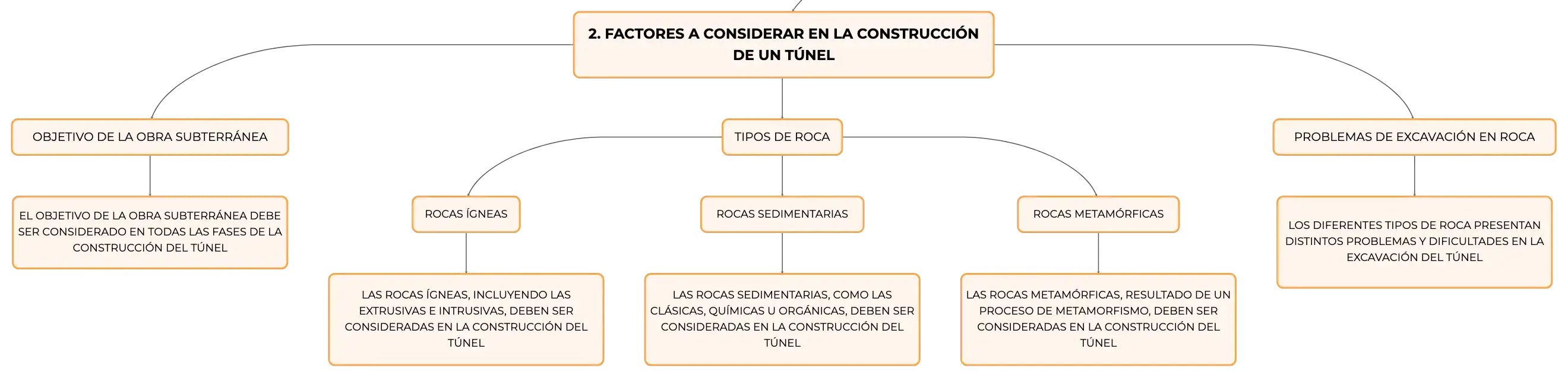

Aspectos Críticos en la Ingeniería de Túneles

La viabilidad de un túnel depende de una evaluación meticulosa de aspectos como el propósito de la obra, la geometría del diseño, y las condiciones geológicas y geotécnicas del terreno. Es imperativo realizar un análisis estructural detallado y seleccionar un método de construcción que se ajuste a las necesidades específicas del proyecto. Estos factores deben ser examinados y sincronizados cuidadosamente para no solo asegurar el éxito del proyecto, sino también para mantener la integridad estructural del túnel durante su vida útil.

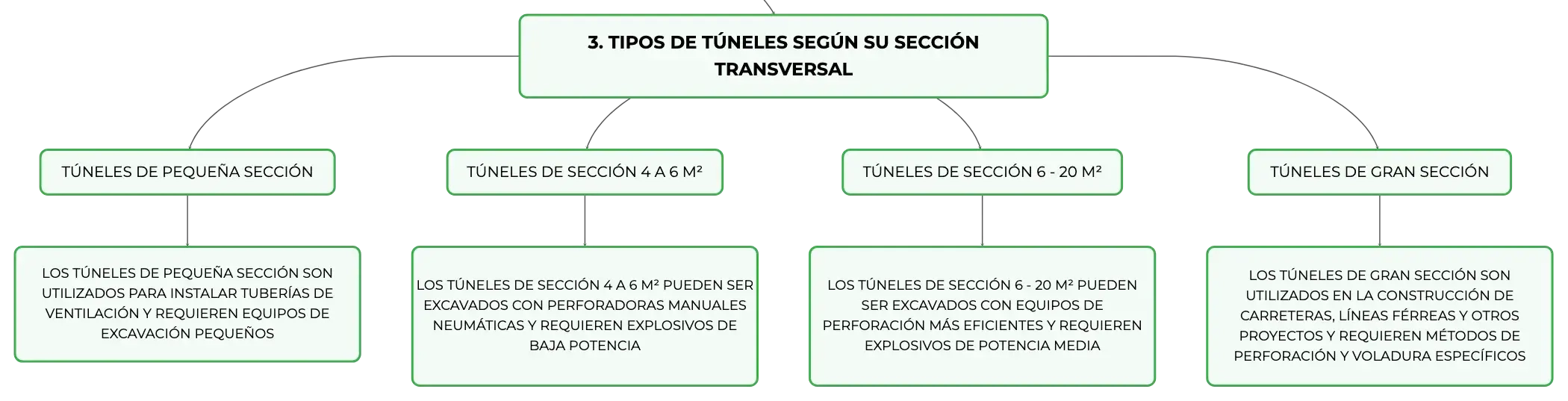

Tipología de Túneles Según su Sección Transversal

Los túneles se clasifican por su sección transversal en pequeña (aproximadamente 4 m²), mediana (20 a 60 m²) y gran sección (hasta 168 m²). Los de pequeña sección generalmente se utilizan para tuberías de ventilación y se excavan con maquinaria ligera. Los de mediana sección son adecuados para infraestructuras como carreteras y ferrocarriles, y requieren equipos de perforación más sofisticados. Los túneles de gran sección se destinan a proyectos de gran magnitud y necesitan tecnología de excavación avanzada y especializada.

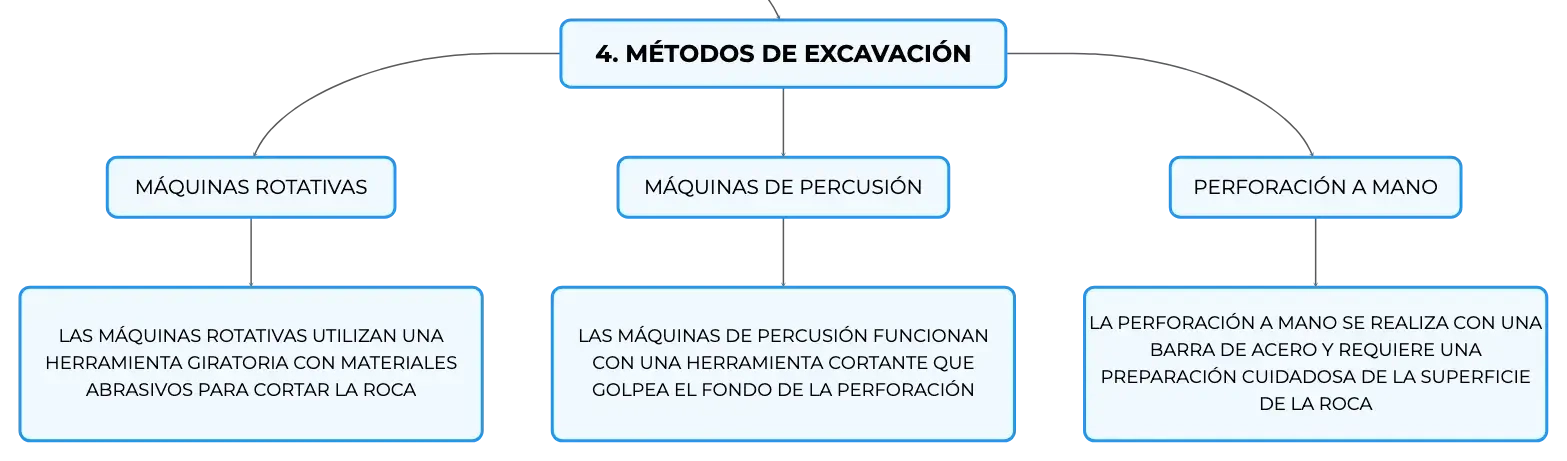

Métodos de Excavación en la Ingeniería de Túneles

La excavación de túneles se realiza mediante diferentes métodos, elegidos según el tamaño de la sección y las propiedades geológicas del terreno. Para secciones medianas, es habitual el uso de técnicas de voladura o la construcción de túneles piloto seguidos de bancos horizontales. En secciones grandes, se prefieren máquinas tuneladoras rotativas o de percusión. También se pueden aplicar técnicas de perforación manual o mecánica, dependiendo de la dureza del material a excavar. Cada método tiene sus ventajas y limitaciones, y la elección debe ser coherente con los requisitos del proyecto.

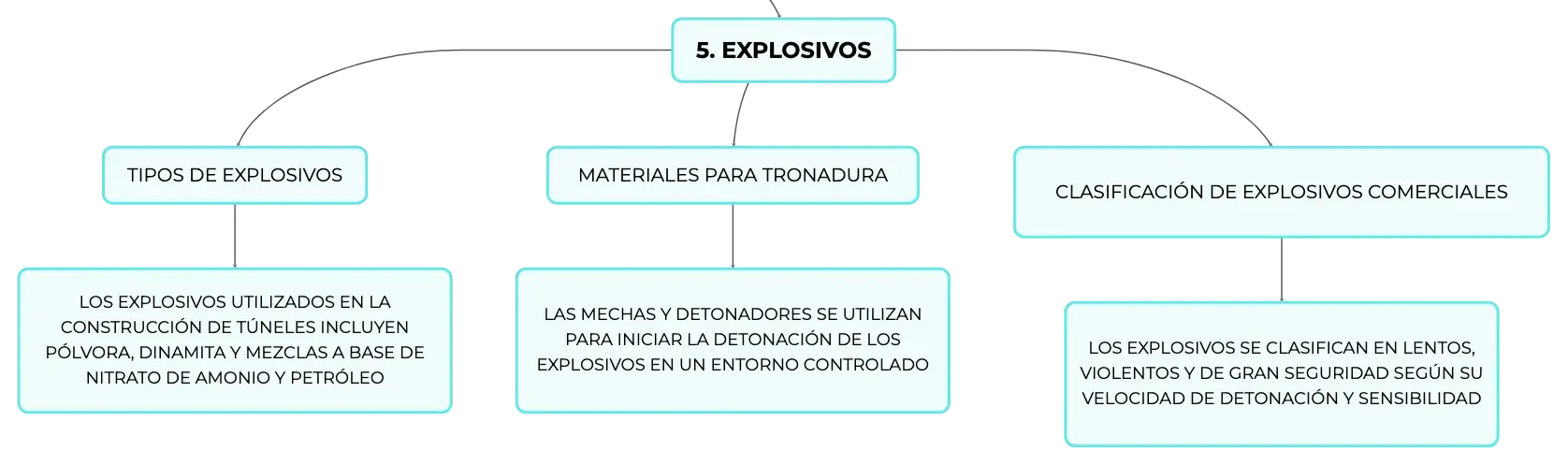

Rol de los Explosivos en la Construcción de Túneles

Los explosivos son esenciales para la fractura y separación de la roca en la construcción de túneles. Los más comunes incluyen la pólvora, la dinamita y los compuestos de nitrato de amonio y petróleo. La elección del explosivo adecuado se basa en propiedades como la densidad, la velocidad de detonación y la sensibilidad a estímulos térmicos y mecánicos. Para una detonación segura y efectiva, se utilizan sistemas de iniciación como mechas y detonadores especializados, que deben ser manejados con extrema precaución.

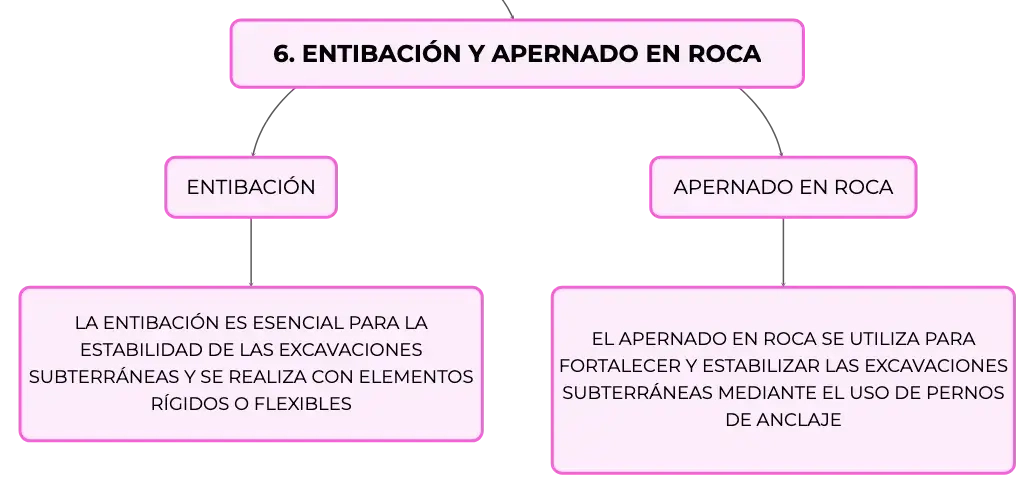

Sistemas de Soporte en la Construcción de Túneles

Los sistemas de soporte como la entibación y el apernado son vitales para la estabilidad de las excavaciones subterráneas. La entibación utiliza soportes temporales o permanentes para proteger a los trabajadores y mantener la estabilidad de la excavación. El apernado en roca, por su parte, refuerza y estabiliza la masa rocosa circundante. Se emplean diversos materiales y técnicas, incluyendo madera, acero y pernos de anclaje, para lograr un soporte efectivo. La selección de estos sistemas debe ser adecuada a las condiciones geotécnicas de la excavación y a los requerimientos de durabilidad del túnel.
