I motori a combustione interna trasformano l'energia chimica del carburante in energia meccanica. Esistono diverse configurazioni, come i motori in linea, a V e boxer, ognuna con specifiche prestazioni e applicazioni. Il ciclo Otto a quattro tempi è il più diffuso nelle automobili, con fasi di aspirazione, compressione, espansione e scarico per ottimizzare efficienza e potenza.

Riassunto

Schema

Definizione e Principio di Funzionamento dei Motori a Combustione Interna

Un motore a combustione interna è un dispositivo che converte l'energia chimica contenuta nel carburante in energia meccanica attraverso un processo di combustione. Il carburante, mescolato con l'aria, viene bruciato all'interno di una camera di combustione, rilasciando energia termica che provoca l'espansione dei gas. Questi gas esercitano una forza sui pistoni, che si muovono linearmente all'interno dei cilindri. Attraverso un sistema di bielle e un albero motore, il movimento lineare dei pistoni viene trasformato in movimento rotatorio, che può essere utilizzato per azionare le ruote di un veicolo o altri dispositivi meccanici. I motori a combustione interna si differenziano principalmente per il tipo di ciclo termico che utilizzano, come il ciclo Otto, in cui l'accensione avviene tramite una scintilla, o il ciclo Diesel, in cui l'accensione è autoinnescata dalla compressione del carburante.

Vista sezione trasversale motore a combustione interna con blocco motore grigio, pistoni argento, collettori aspirazione neri e cinghia distribuzione.

Classificazione e Caratteristiche dei Motori Termici

I motori termici possono essere classificati secondo vari criteri, tra cui il numero e la disposizione dei cilindri, il tipo di movimento dei pistoni (alternativo o rotativo), il ciclo operativo (due o quattro tempi), il metodo di formazione della miscela aria-carburante (interna o esterna), il tipo di carburante (benzina, diesel, gas, ecc.), la modalità di carica del cilindro (miscela omogenea o stratificata), il sistema di accensione (a scintilla o per compressione) e il metodo di raffreddamento (ad aria o a liquido). Questi fattori influenzano direttamente le prestazioni, l'efficienza energetica, le emissioni di inquinanti e l'adattabilità del motore a specifiche applicazioni.

Configurazioni dei Motori a Combustione Interna

Le configurazioni dei motori a combustione interna variano per adattarsi a diverse esigenze di spazio e prestazioni. I motori in linea presentano cilindri disposti in una singola fila parallela all'albero motore e sono apprezzati per la loro semplicità costruttiva e buon bilanciamento. I motori a V hanno cilindri disposti in due file angolate che convergono verso l'albero motore, riducendo la lunghezza complessiva del motore e consentendo una maggiore densità di potenza. I motori boxer, con cilindri contrapposti, offrono un baricentro basso e vantaggi in termini di vibrazioni e bilanciamento, ma possono essere più complessi da costruire e mantenere. I motori VR e W combinano le caratteristiche dei motori in linea e a V, offrendo soluzioni compatte e potenti, con la possibilità di avere un elevato numero di cilindri in uno spazio ridotto.

Il Movimento dei Pistoni e il Ciclo Operativo dei Motori

I motori termici possono utilizzare pistoni a movimento alternativo o rotativo per trasformare l'energia termica in lavoro meccanico. I motori alternativi, i più diffusi, hanno pistoni che si muovono verticalmente all'interno dei cilindri, mentre i motori rotativi, come il motore Wankel, hanno un pistone rotante che traccia un percorso ellittico. I motori possono operare secondo un ciclo a due o quattro tempi. I motori a quattro tempi, che includono le fasi di aspirazione, compressione, espansione e scarico, sono generalmente preferiti per la loro maggiore efficienza termica e minor impatto ambientale rispetto ai motori a due tempi.

Formazione della Miscela e Parametri del Motore

La formazione della miscela aria-carburante può avvenire esternamente o internamente al motore. Nei motori con formazione esterna, la miscela viene preparata prima di entrare nel cilindro, come nei motori con carburatore. Nei motori con formazione interna, come quelli a iniezione diretta o i motori Diesel, il carburante viene iniettato direttamente nel cilindro. Parametri fondamentali di un motore termico includono la corsa e l'alesaggio dei cilindri, la cilindrata totale, il numero di cilindri, il regime di rotazione massimo e il rapporto di compressione. Questi elementi determinano le caratteristiche prestazionali, come la potenza e la coppia, e influenzano l'efficienza e le emissioni del motore.

Il Ciclo Otto a Quattro Tempi

Il motore a ciclo Otto a quattro tempi è il tipo più comune di motore a combustione interna utilizzato in automobili. Il ciclo si compone di quattro fasi distinte: aspirazione, durante la quale la miscela aria-carburante entra nel cilindro; compressione, in cui la miscela viene compressa; espansione o fase di lavoro, dove la miscela viene accesa e brucia, spingendo il pistone verso il basso; e scarico, in cui i gas di combustione vengono espulsi. Le valvole di aspirazione e scarico sono sincronizzate con il movimento dei pistoni per ottimizzare il riempimento e lo svuotamento dei cilindri. Le tempistiche di apertura e chiusura delle valvole sono progettate per massimizzare l'efficienza e le prestazioni del motore, tenendo conto delle dinamiche dei fluidi e della velocità di rotazione.

Mostra di più

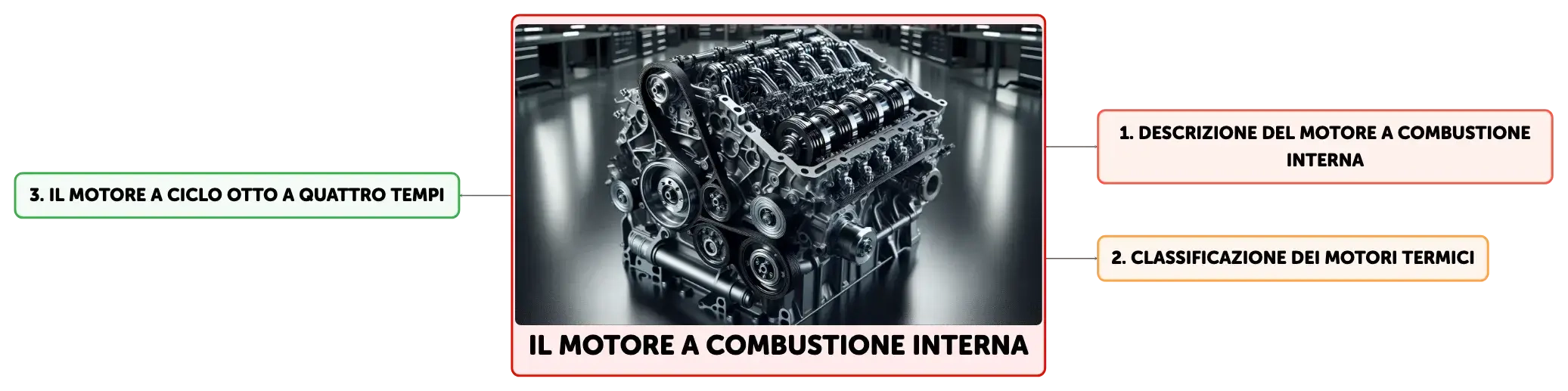

Il motore a combustione interna

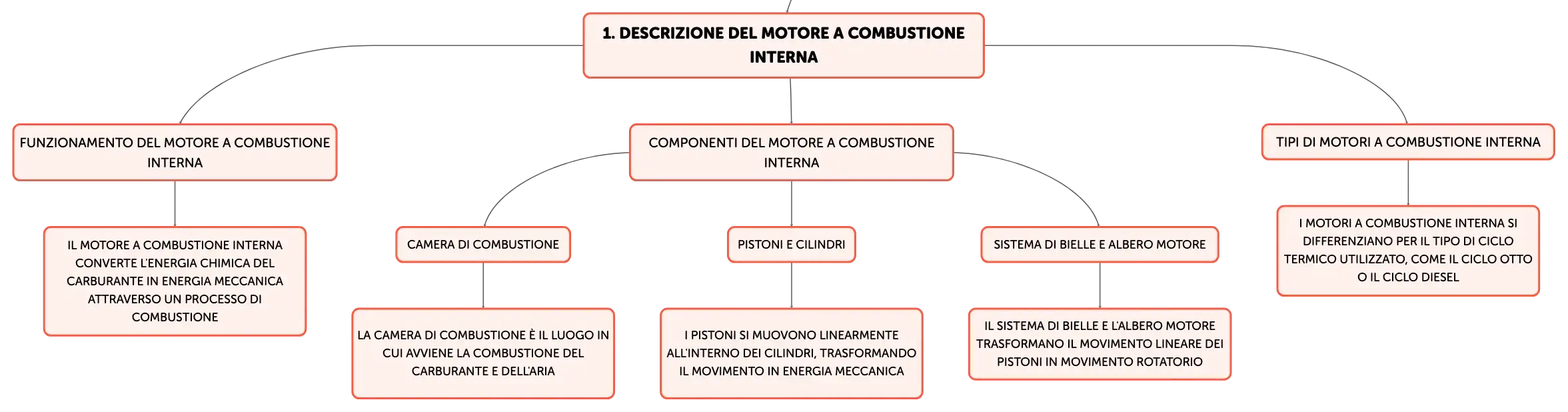

Descrizione del motore a combustione interna

Funzionamento del motore a combustione interna

Il motore a combustione interna converte l'energia chimica del carburante in energia meccanica attraverso un processo di combustione

Componenti del motore a combustione interna

Camera di combustione

La camera di combustione è il luogo in cui avviene la combustione del carburante e dell'aria

Pistoni e cilindri

I pistoni si muovono linearmente all'interno dei cilindri, trasformando il movimento in energia meccanica

Sistema di bielle e albero motore

Il sistema di bielle e l'albero motore trasformano il movimento lineare dei pistoni in movimento rotatorio

Tipi di motori a combustione interna

I motori a combustione interna si differenziano per il tipo di ciclo termico utilizzato, come il ciclo Otto o il ciclo Diesel

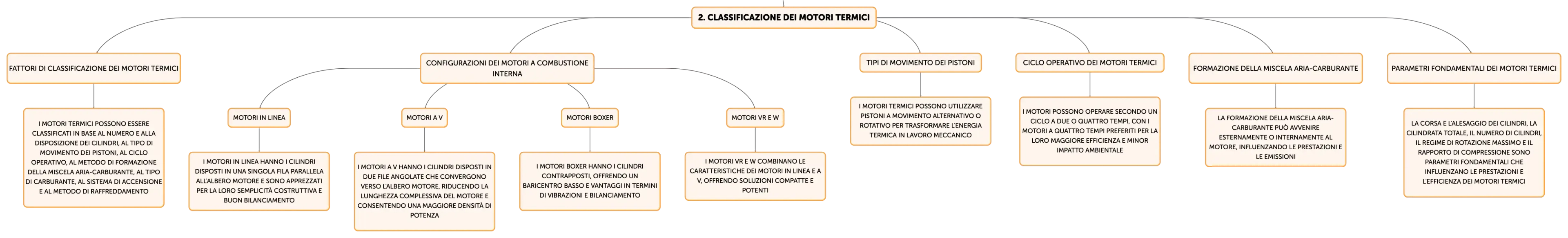

Classificazione dei motori termici

Fattori di classificazione dei motori termici

I motori termici possono essere classificati in base al numero e alla disposizione dei cilindri, al tipo di movimento dei pistoni, al ciclo operativo, al metodo di formazione della miscela aria-carburante, al tipo di carburante, al sistema di accensione e al metodo di raffreddamento

Configurazioni dei motori a combustione interna

Motori in linea

I motori in linea hanno i cilindri disposti in una singola fila parallela all'albero motore e sono apprezzati per la loro semplicità costruttiva e buon bilanciamento

Motori a V

I motori a V hanno i cilindri disposti in due file angolate che convergono verso l'albero motore, riducendo la lunghezza complessiva del motore e consentendo una maggiore densità di potenza

Motori boxer

I motori boxer hanno i cilindri contrapposti, offrendo un baricentro basso e vantaggi in termini di vibrazioni e bilanciamento

Motori VR e W

I motori VR e W combinano le caratteristiche dei motori in linea e a V, offrendo soluzioni compatte e potenti

Tipi di movimento dei pistoni

I motori termici possono utilizzare pistoni a movimento alternativo o rotativo per trasformare l'energia termica in lavoro meccanico

Ciclo operativo dei motori termici

I motori possono operare secondo un ciclo a due o quattro tempi, con i motori a quattro tempi preferiti per la loro maggiore efficienza e minor impatto ambientale

Formazione della miscela aria-carburante

La formazione della miscela aria-carburante può avvenire esternamente o internamente al motore, influenzando le prestazioni e le emissioni

Parametri fondamentali dei motori termici

La corsa e l'alesaggio dei cilindri, la cilindrata totale, il numero di cilindri, il regime di rotazione massimo e il rapporto di compressione sono parametri fondamentali che influenzano le prestazioni e l'efficienza dei motori termici

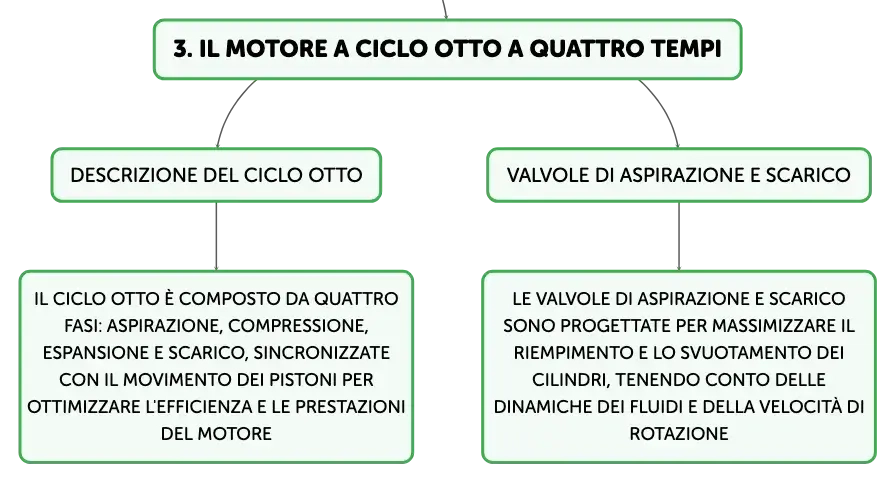

Il motore a ciclo Otto a quattro tempi

Descrizione del ciclo Otto

Il ciclo Otto è composto da quattro fasi: aspirazione, compressione, espansione e scarico, sincronizzate con il movimento dei pistoni per ottimizzare l'efficienza e le prestazioni del motore

Valvole di aspirazione e scarico

Le valvole di aspirazione e scarico sono progettate per massimizzare il riempimento e lo svuotamento dei cilindri, tenendo conto delle dinamiche dei fluidi e della velocità di rotazione
