La corrente elettrica, il suo movimento ordinato di cariche e la direzione convenzionale, sono al centro di questo approfondimento. Si esplorano misure di intensità, legge di Ohm, resistori, circuiti elettrici e i teoremi di Kirchhoff, fino alla legge di Joule per la potenza dissipata.

Riassunto

Schema

Natura e Direzione della Corrente Elettrica

La corrente elettrica è il movimento ordinato di cariche elettriche, tipicamente elettroni, all'interno di un materiale conduttore. In condizioni di equilibrio termico, gli elettroni si muovono in modo casuale e non contribuiscono alla corrente netta. Tuttavia, quando si applica una differenza di potenziale ai capi di un conduttore, si instaura un campo elettrico che induce gli elettroni a muoversi collettivamente, dando origine a una corrente elettrica. Sebbene la velocità di deriva degli elettroni sia relativamente bassa, l'effetto del campo elettrico si propaga quasi istantaneamente, permettendo la trasmissione rapida del segnale elettrico. La direzione convenzionale della corrente è definita come quella del flusso di cariche positive, che è opposta al movimento degli elettroni negativi nei conduttori metallici.

Banco di lavoro tecnico con circuito elettronico su breadboard, multimeter digitale, saldatore, pinzette e oscilloscopio in laboratorio di elettronica.

Misura dell'Intensità di Corrente e Legge di Ohm

L'intensità di corrente elettrica si misura in ampere (A) e rappresenta la quantità di carica elettrica che passa attraverso una sezione di un conduttore in un secondo. La relazione fondamentale che lega l'intensità di corrente (I), la differenza di potenziale (V) e la resistenza (R) è espressa dalla legge di Ohm: I = V/R. La resistenza, misurata in ohm (Ω), è una proprietà del materiale che indica la sua capacità di opporsi al passaggio della corrente. Un materiale ha una resistenza di 1 Ω se una differenza di potenziale di 1 V applicata ai suoi capi produce una corrente di 1 A. I materiali che rispettano questa proporzionalità sono detti ohmici.

Resistori e Seconda Legge di Ohm

I resistori sono componenti elettronici progettati per offrire una resistenza specifica al passaggio della corrente elettrica. La resistenza di un resistore è determinata dalle sue dimensioni fisiche e dal materiale di cui è composto. La seconda legge di Ohm stabilisce che la resistenza (R) di un conduttore è proporzionale alla sua lunghezza (l) e inversamente proporzionale alla sua sezione trasversale (A), secondo la formula R = ρl/A, dove ρ è la resistività del materiale, espressa in ohm per metro (Ω·m). La resistività è una caratteristica intrinseca del materiale e varia con la temperatura.

Circuiti Elettrici e Teoremi di Kirchhoff

Un circuito elettrico è un insieme di componenti elettrici connessi tra loro in modo tale che la corrente possa fluire grazie a una differenza di potenziale mantenuta da un generatore. I teoremi di Kirchhoff forniscono le regole per l'analisi dei circuiti. Il primo teorema, detto delle maglie, afferma che la somma algebrica delle differenze di potenziale in un percorso chiuso è zero. Il secondo teorema, detto dei nodi, stabilisce che la somma delle correnti che entrano in un nodo è uguale alla somma delle correnti che ne escono. I resistori possono essere collegati in serie, dove la resistenza totale è la somma delle singole resistenze, o in parallelo, dove la resistenza equivalente è data dall'inverso della somma degli inversi delle resistenze individuali.

Strumenti di Misura e Legge di Joule

Gli strumenti per la misurazione delle grandezze elettriche includono l'amperometro, che si inserisce in serie nel circuito per misurare l'intensità di corrente, e il voltmetro, che si collega in parallelo per misurare la differenza di potenziale. Il multimetro è uno strumento versatile che può funzionare sia come amperometro sia come voltmetro. La potenza elettrica erogata da un generatore in un circuito a corrente continua è data dal prodotto P = VI. La legge di Joule descrive la potenza dissipata sotto forma di calore in un conduttore per effetto Joule, calcolata con la formula Pj = Ri^2, dove l'energia elettrica viene convertita in energia termica e rilasciata nell'ambiente.

Mostra di più

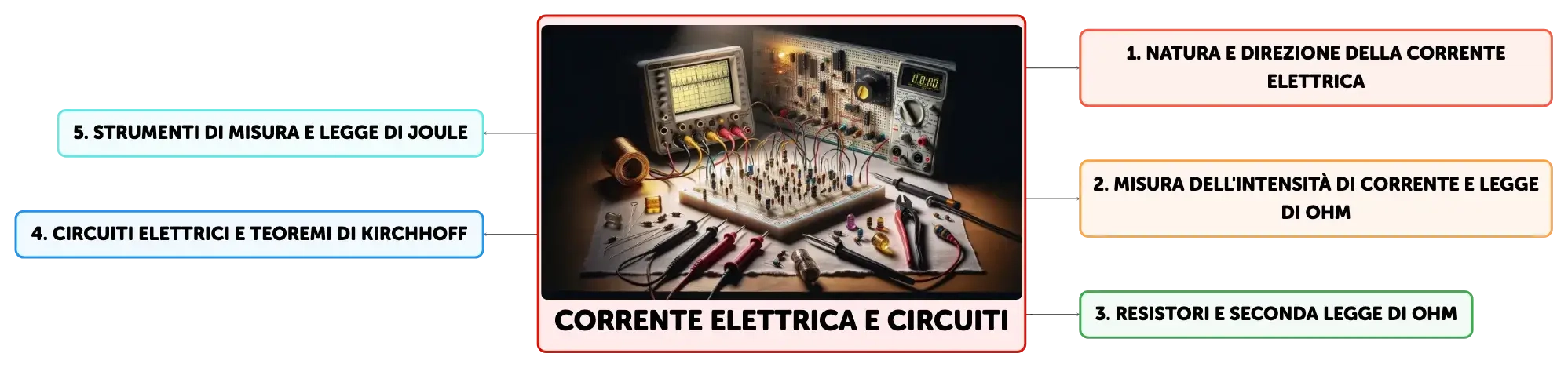

Corrente Elettrica e Circuiti

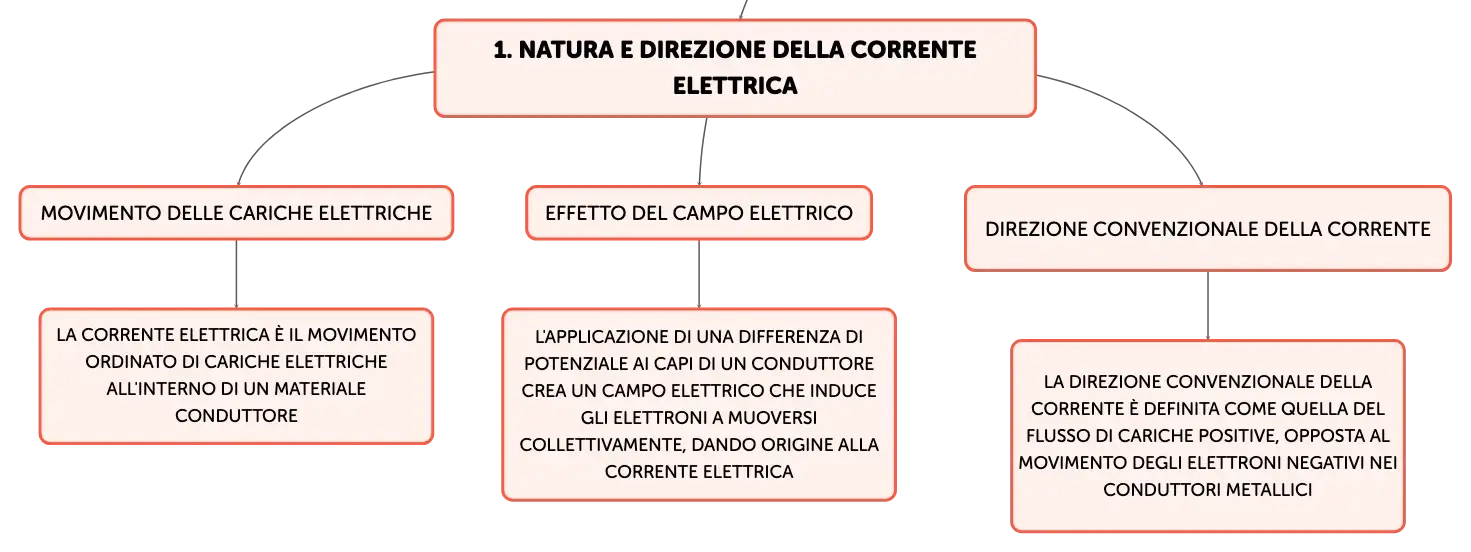

Natura e Direzione della Corrente Elettrica

Movimento delle cariche elettriche

La corrente elettrica è il movimento ordinato di cariche elettriche all'interno di un materiale conduttore

Effetto del campo elettrico

L'applicazione di una differenza di potenziale ai capi di un conduttore crea un campo elettrico che induce gli elettroni a muoversi collettivamente, dando origine alla corrente elettrica

Direzione convenzionale della corrente

La direzione convenzionale della corrente è definita come quella del flusso di cariche positive, opposta al movimento degli elettroni negativi nei conduttori metallici

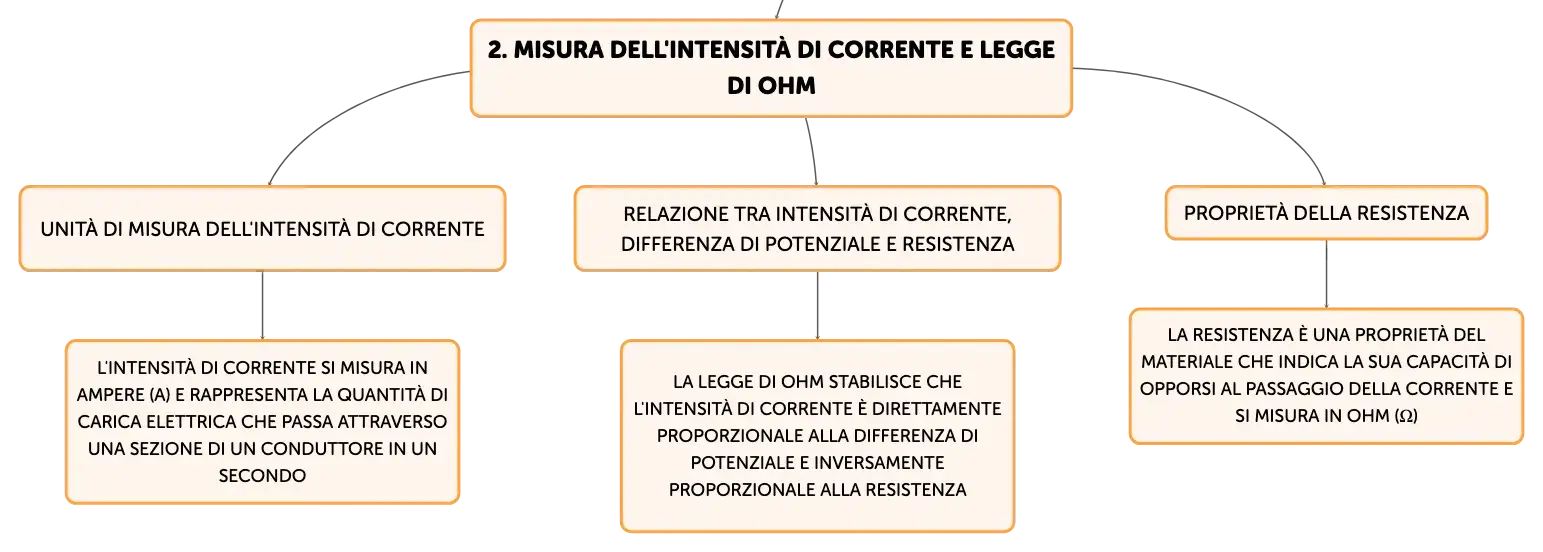

Misura dell'Intensità di Corrente e Legge di Ohm

Unità di misura dell'intensità di corrente

L'intensità di corrente si misura in ampere (A) e rappresenta la quantità di carica elettrica che passa attraverso una sezione di un conduttore in un secondo

Relazione tra intensità di corrente, differenza di potenziale e resistenza

La legge di Ohm stabilisce che l'intensità di corrente è direttamente proporzionale alla differenza di potenziale e inversamente proporzionale alla resistenza

Proprietà della resistenza

La resistenza è una proprietà del materiale che indica la sua capacità di opporsi al passaggio della corrente e si misura in ohm (Ω)

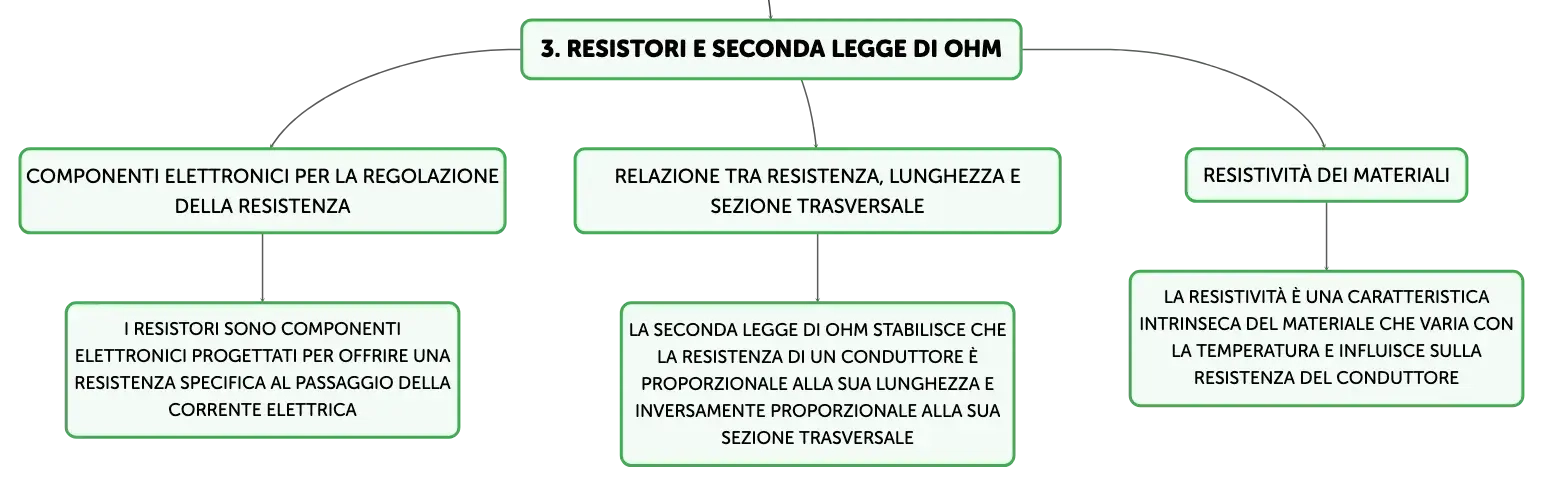

Resistori e Seconda Legge di Ohm

Componenti elettronici per la regolazione della resistenza

I resistori sono componenti elettronici progettati per offrire una resistenza specifica al passaggio della corrente elettrica

Relazione tra resistenza, lunghezza e sezione trasversale

La seconda legge di Ohm stabilisce che la resistenza di un conduttore è proporzionale alla sua lunghezza e inversamente proporzionale alla sua sezione trasversale

Resistività dei materiali

La resistività è una caratteristica intrinseca del materiale che varia con la temperatura e influisce sulla resistenza del conduttore

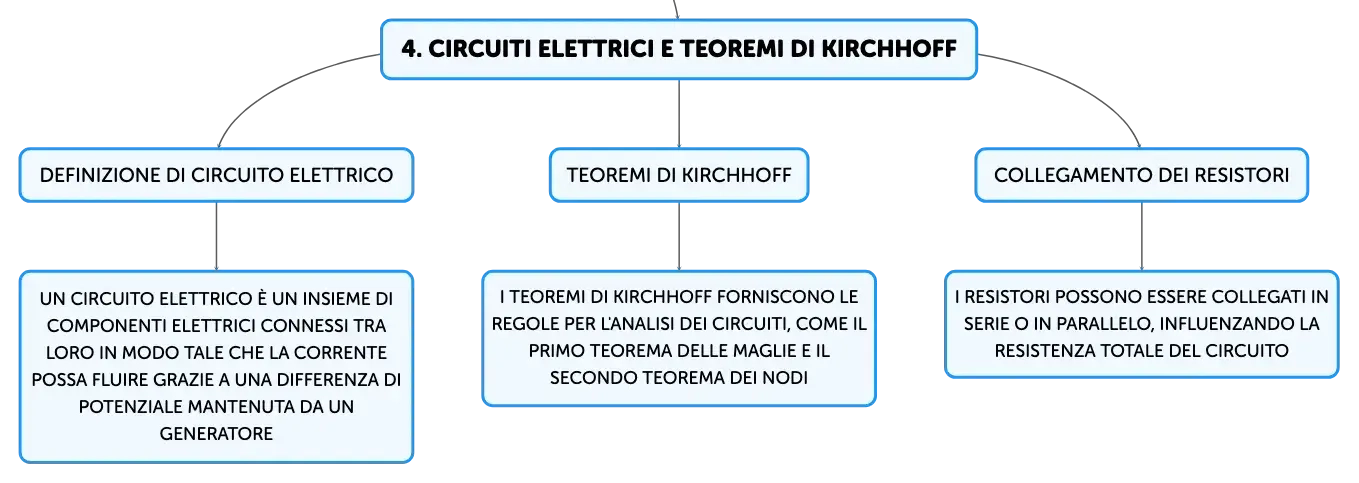

Circuiti Elettrici e Teoremi di Kirchhoff

Definizione di circuito elettrico

Un circuito elettrico è un insieme di componenti elettrici connessi tra loro in modo tale che la corrente possa fluire grazie a una differenza di potenziale mantenuta da un generatore

Teoremi di Kirchhoff

I teoremi di Kirchhoff forniscono le regole per l'analisi dei circuiti, come il primo teorema delle maglie e il secondo teorema dei nodi

Collegamento dei resistori

I resistori possono essere collegati in serie o in parallelo, influenzando la resistenza totale del circuito

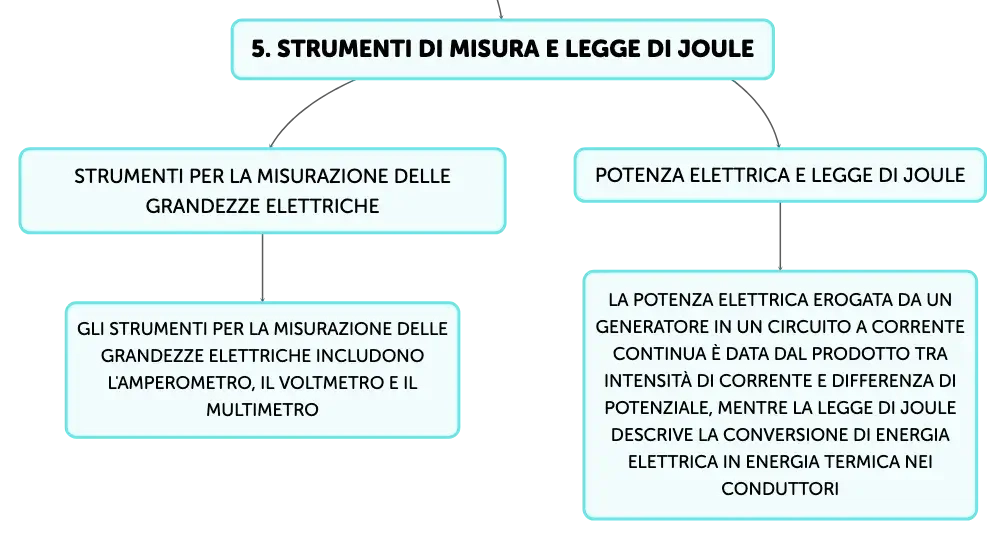

Strumenti di Misura e Legge di Joule

Strumenti per la misurazione delle grandezze elettriche

Gli strumenti per la misurazione delle grandezze elettriche includono l'amperometro, il voltmetro e il multimetro

Potenza elettrica e legge di Joule

La potenza elettrica erogata da un generatore in un circuito a corrente continua è data dal prodotto tra intensità di corrente e differenza di potenziale, mentre la legge di Joule descrive la conversione di energia elettrica in energia termica nei conduttori
