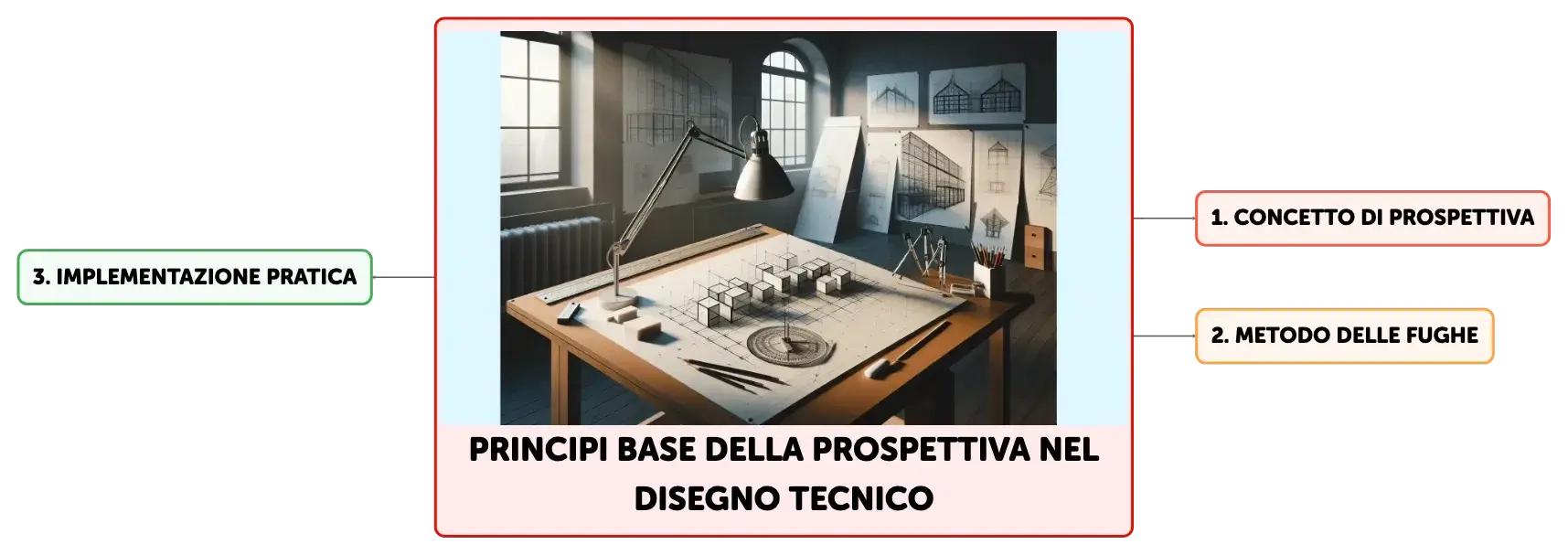

Principi Base della Prospettiva nel Disegno Tecnico

La prospettiva nel disegno tecnico è una metodologia cruciale per visualizzare oggetti tridimensionali in modo realistico su superfici bidimensionali. Utilizzando principi geometrici e punti di fuga, questa tecnica permette agli ingegneri civili e ambientali di rappresentare edifici e strutture con precisione, facilitando la comprensione spaziale e la progettazione architettonica. Il metodo delle fughe, in particolare, è essenziale per creare prospettive accidentali, offrendo una visione dettagliata e tridimensionale di progetti complessi.

Mostra di più
Apri mappa nell'editor

1

4

Apri mappa nell'editor

Vuoi creare mappe dal tuo materiale?

Inserisci il tuo materiale in pochi secondi avrai la tua Algor Card con mappe, riassunti, flashcard e quiz.

Prova Algor

Impara con le flashcards di Algor Education

Clicca sulla singola scheda per saperne di più sull'argomento

1

Definizione di prospettiva

Clicca per vedere la risposta

Tecnica grafica per rappresentare oggetti 3D su superfici 2D usando principi geometrici e punti di fuga.

2

Ruolo della prospettiva in Ingegneria Civile e Ambientale

Clicca per vedere la risposta

Essenziale per visualizzare edifici e strutture in modo realistico, rispettando forma e dimensione nello spazio.

3

Prospettiva accidentale

Clicca per vedere la risposta

Rappresentazione di oggetti con orientamento casuale, richiede costruzione attenta con punti di fuga per effetto profondità.

4

Nel disegnare un ______, ogni insieme di spigoli paralleli si dirige verso il proprio punto di ______ sul piano del disegno.

Clicca per vedere la risposta

cubo fuga

5

I punti di ______ variano in base alla posizione dell'oggetto rispetto al piano di ______ e al quadro prospettico.

Clicca per vedere la risposta

concorso terra

6

Dopo aver determinato i punti di ______, si tracciano le linee che rappresentano gli spigoli dell'oggetto, seguendo i punti di ______ per creare un'immagine proporzionata.

Clicca per vedere la risposta

concorso fuga

7

Vista in pianta e proiezione sul piano

Clicca per vedere la risposta

Determinare la vista in pianta del solido e tracciare la sua proiezione sul piano prospettico.

8

Punto di vista (PV) e punto principale (PP)

Clicca per vedere la risposta

Identificare il PV e il PP, estendere i lati della base del solido per trovare i punti di concorso.

9

Linea di terra e altezza dell'orizzonte

Clicca per vedere la risposta

Costruire la vista frontale stabilendo la linea di terra e l'altezza dell'orizzonte, disegnare la linea d'orizzonte parallela.

10

Durante la fase di , si inizia disegnando la linea di ______ e quella d'.

Clicca per vedere la risposta

implementazione terra orizzonte

11

Si posiziona il punto ______ e i punti di ______ per iniziare la prospettiva.

Clicca per vedere la risposta

principale concorso

12

I punti che corrispondono agli ______ della base del solido sono individuati sulla linea di ______.

Clicca per vedere la risposta

angoli terra

13

Collegando questi punti ai punti di ______, si definiscono i vertici ______ della base.

Clicca per vedere la risposta

concorso prospettici

14

Elevando le ______ dai vertici e definendo l'altezza ______, si rappresenta il solido in ______.

Clicca per vedere la risposta

verticali prospettica prospettiva

15

Gli spigoli ______ sono rappresentati con linee ______, quelli nascosti con linee ______.

Clicca per vedere la risposta

visibili continue tratteggiate

16

La rappresentazione ottenuta è definita come "______ ______".

Clicca per vedere la risposta

prospettiva accidentale

17

Prospettiva accidentale

Clicca per vedere la risposta

Tecnica di rappresentazione che mostra oggetti in posizioni non standard, creando effetto realistico e 3D.

18

Metodo delle fughe

Clicca per vedere la risposta

Strumento per visualizzare progetti complessi, chiaro e dettagliato, utile per analisi e comprensione.

19

Valore della prospettiva in ingegneria

Clicca per vedere la risposta

Fondamentale per rappresentare strutture/architetture realisticamente, essenziale per progettazione.

Q&A

Ecco un elenco delle domande più frequenti su questo argomento

Contenuti Simili

Geometria

Proprietà e Classificazione delle Figure Geometriche

Vedi documento

Geometria

Geometria del Cerchio

Vedi documento

Principi Base della Prospettiva nel Disegno Tecnico

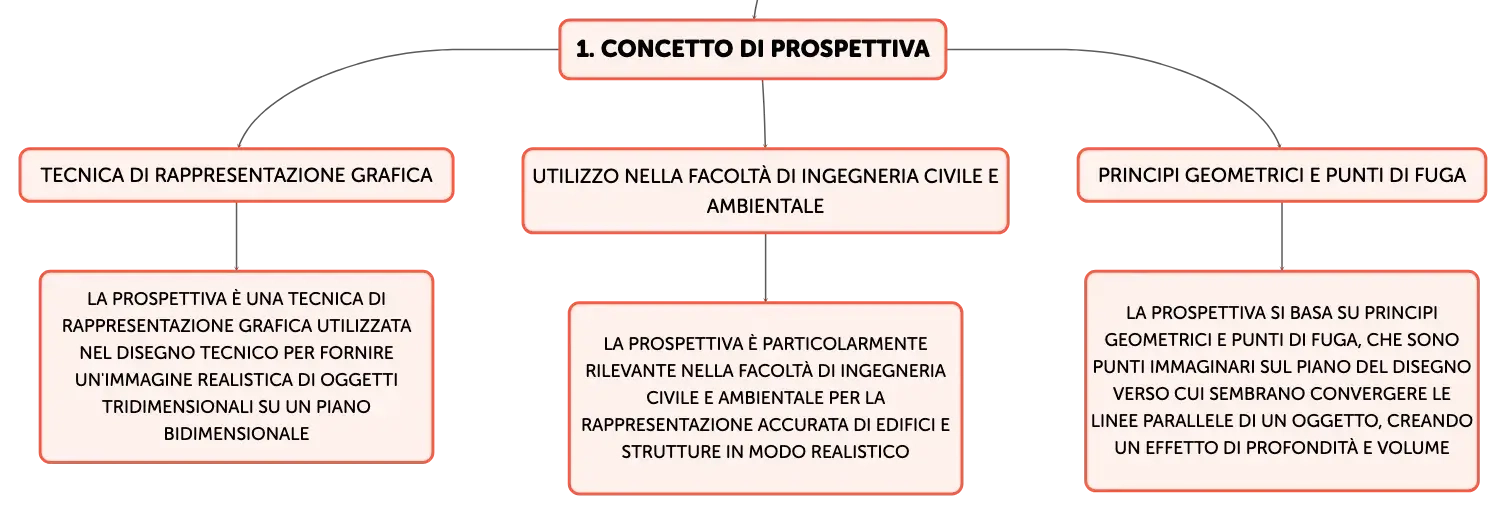

La prospettiva è una tecnica di rappresentazione grafica essenziale nel disegno tecnico, utilizzata per fornire un'immagine realistica di oggetti tridimensionali su un piano bidimensionale. Questa tecnica è particolarmente rilevante per la Facoltà di Ingegneria Civile e Ambientale, dove è necessario visualizzare edifici e strutture in modo che rispecchino fedelmente la loro forma e dimensione nello spazio. La prospettiva si basa su principi geometrici e punti di fuga, che sono punti immaginari sul piano del disegno verso cui sembrano convergere le linee parallele di un oggetto, creando così un effetto di profondità e volume. La prospettiva accidentale, in particolare, si riferisce alla rappresentazione di oggetti orientati in modo casuale rispetto al piano del quadro, richiedendo un'attenta costruzione basata sui punti di fuga.
Studio di architettura con tavolo da disegno inclinato, strumenti per il disegno tecnico e lampada, progetti architettonici sullo sfondo.

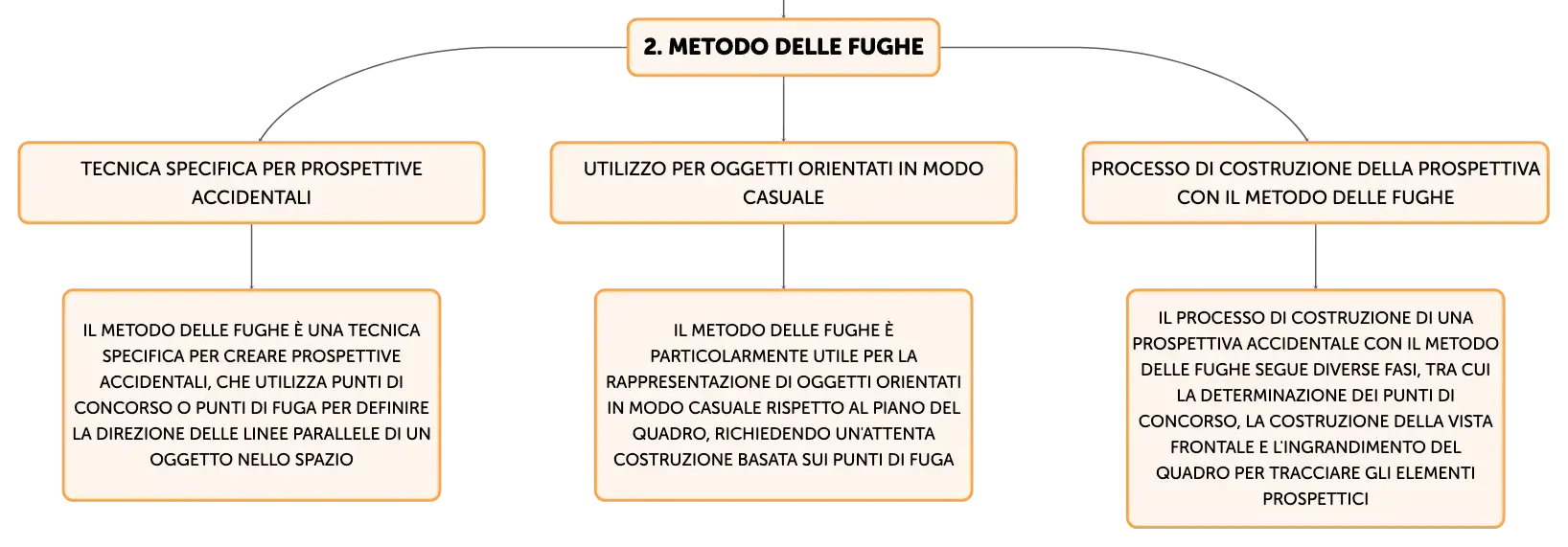

Il Metodo delle Fughe nella Prospettiva Accidentale

Il metodo delle fughe è una tecnica specifica per creare prospettive accidentali, che implica l'uso di punti di concorso o punti di fuga per definire la direzione delle linee parallele di un oggetto nello spazio. Per esempio, in un cubo, ogni set di spigoli paralleli convergerà verso il proprio punto di fuga sul piano del disegno. La costruzione inizia con la determinazione dei punti di concorso, che variano a seconda della posizione dell'oggetto rispetto al piano di terra e al quadro prospettico. Una volta stabiliti questi punti, si procede con il disegno delle linee che rappresentano gli spigoli dell'oggetto, guidati dai punti di fuga, per formare un'immagine coerente e proporzionata dell'oggetto in prospettiva.

Processo di Costruzione della Prospettiva con il Metodo delle Fughe

La realizzazione di una prospettiva accidentale segue un processo strutturato in diverse fasi. Inizialmente, si determina la vista in pianta del solido e si traccia la sua proiezione sul piano del quadro prospettico. Si identificano poi il punto di vista (PV) e il punto principale (PP), e si estendono i lati della base del solido fino a trovare i punti di concorso. Successivamente, si costruisce la vista frontale, stabilendo la linea di terra e l'altezza dell'orizzonte, e si disegna la linea d'orizzonte parallela alla linea di terra. Si posizionano i punti PP, F1 e F2 sulla linea d'orizzonte e si rappresenta la vista ortogonale del solido. Infine, si ingrandiscono le dimensioni del quadro e si tracciano gli elementi prospettici, completando così la rappresentazione prospettica del solido.

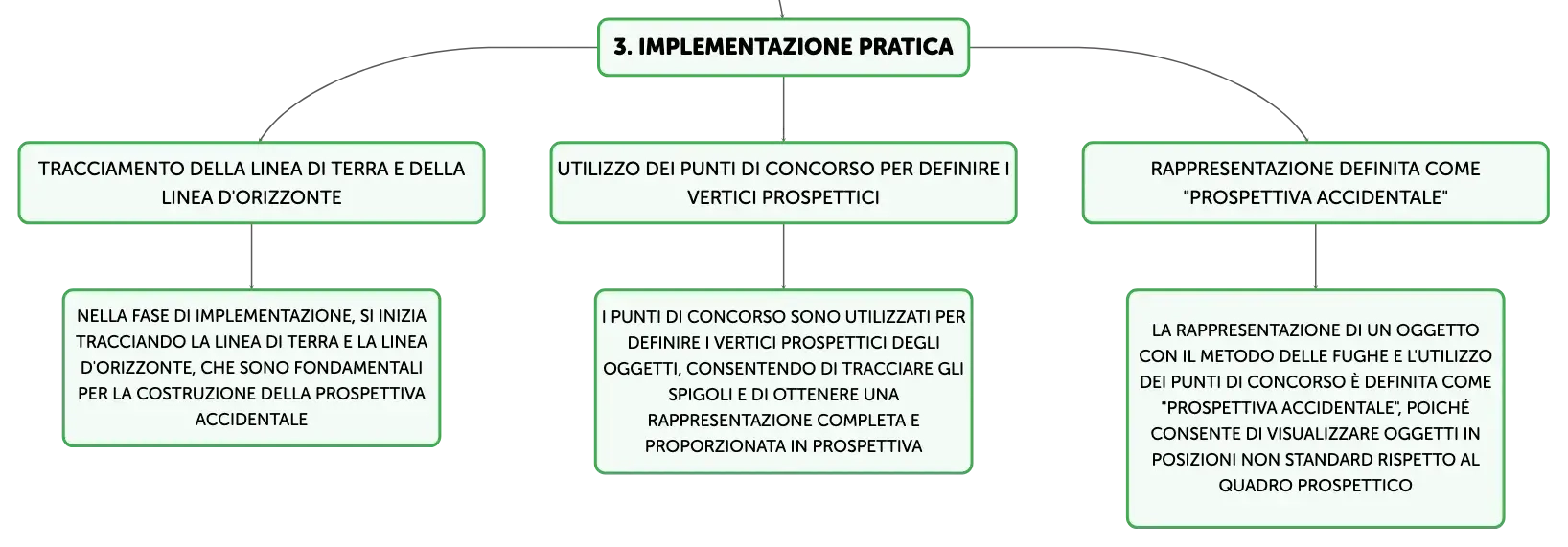

Implementazione Pratica della Prospettiva Accidentale

Nella fase di implementazione, si inizia tracciando la linea di terra e la linea d'orizzonte, posizionando il punto principale e i punti di concorso. Si individuano i punti corrispondenti agli angoli della base del solido sulla linea di terra e si collegano questi punti ai punti di concorso per definire i vertici prospettici della base. Elevando le verticali da questi vertici e stabilendo l'altezza prospettica degli spigoli verticali, si ottiene la rappresentazione completa del solido in prospettiva. Gli spigoli visibili sono delineati con linee continue, mentre quelli nascosti con linee tratteggiate, risultando in una rappresentazione definita come "prospettiva accidentale".

Significato e Utilizzo della Prospettiva Accidentale

La prospettiva accidentale si distingue per la sua capacità di rappresentare oggetti in posizioni non standard rispetto al quadro prospettico, offrendo una visione realistica e tridimensionale. Questa tecnica è di grande valore in ingegneria civile e ambientale per la rappresentazione di strutture e componenti architettonici in contesti realistici. Il metodo delle fughe, in particolare, è uno strumento essenziale per ingegneri, architetti e designer, poiché consente di visualizzare progetti complessi in modo chiaro e dettagliato, facilitando la comprensione e l'analisi del progetto.
