Proiezioni ortogonali e geometria proiettiva

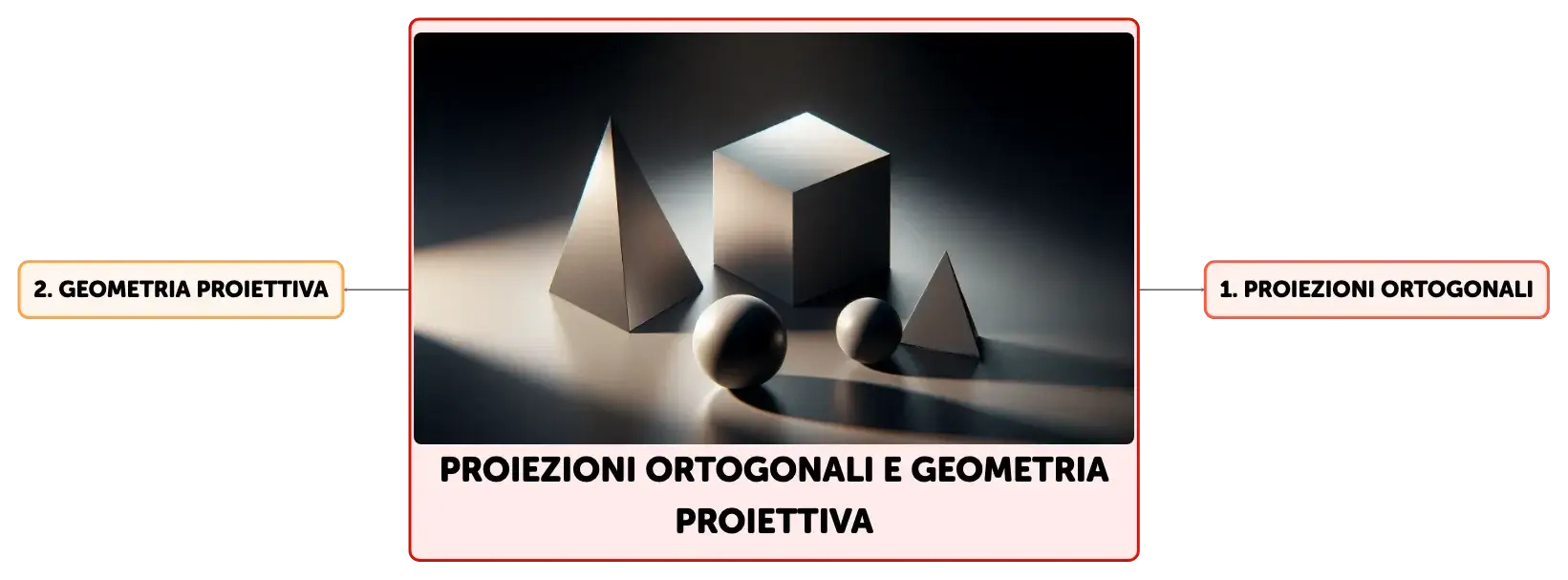

Mappa concettuale
Le proiezioni ortogonali sono fondamentali nella rappresentazione tecnica, permettendo di visualizzare oggetti 3D in 2D senza distorsioni. Utilizzate in ingegneria, architettura e design, queste proiezioni assicurano precisione nelle viste frontali, laterali e superiori degli oggetti, essenziali per la progettazione assistita da computer (CAD) e per la creazione di disegni tecnici dettagliati con annotazioni su dimensioni e materiali.
Riassunto
Schema
La Rilevanza delle Proiezioni Ortogonali nella Rappresentazione Tecnica
Le proiezioni ortogonali rappresentano un metodo essenziale nella rappresentazione tecnica per trasferire oggetti tridimensionali su un piano bidimensionale. Questa tecnica è cruciale in diversi settori, inclusi l'ingegneria, l'architettura e il design industriale, per la creazione di disegni tecnici accurati. Attraverso la proiezione ortogonale, è possibile ottenere una visione chiara e dettagliata delle diverse viste di un oggetto (solitamente frontale, laterale e superiore), che consente di analizzare forma, dimensioni e proporzioni senza distorsioni prospettiche. Questo metodo è particolarmente utile per la progettazione assistita da computer (CAD), dove la precisione e la chiarezza delle rappresentazioni sono fondamentali. Le proiezioni ortogonali possono essere ulteriormente dettagliate con annotazioni tecniche come dimensioni, tolleranze, materiali e specifiche di lavorazione, fornendo tutte le informazioni necessarie per la produzione o l'analisi tecnica di un oggetto.Fondamenti di Geometria Proiettiva e Descrittiva nelle Proiezioni
La geometria proiettiva si occupa delle proprietà e delle relazioni degli oggetti geometrici preservate attraverso il processo di proiezione. Questo campo si distingue per l'uso di un centro di proiezione e di un piano di proiezione per trasformare gli oggetti tridimensionali in rappresentazioni bidimensionali. La geometria descrittiva, un sottoinsieme della geometria proiettiva, fornisce le tecniche per rappresentare oggetti tridimensionali su un piano, utilizzando sistemi di proiezione come quello ortogonale. Nella proiezione ortogonale, i raggi proiettanti sono perpendicolari al piano di proiezione, garantendo che le dimensioni e le proporzioni degli oggetti siano mantenute. Questo metodo è particolarmente adatto per creare disegni tecnici che richiedono precisione e chiarezza, come quelli utilizzati in architettura e ingegneria meccanica.Proiezione Ortogonale: Punti, Segmenti e Figure Piane
Nella proiezione ortogonale, la rappresentazione di un punto è data dall'intersezione della perpendicolare condotta dal punto al piano di proiezione. Per i segmenti, la loro proiezione varia in base all'orientamento rispetto al piano: un segmento parallelo al piano mantiene la sua lunghezza originale, mentre un segmento obliquo appare accorciato. Se il segmento è perpendicolare al piano, la sua proiezione si riduce a un punto. Per le figure piane, la fedeltà della proiezione dipende dalla loro posizione relativa al piano di proiezione. Una figura parallela al piano sarà rappresentata fedelmente, mentre una figura inclinata subirà una deformazione proporzionale all'angolo di inclinazione. Queste proprietà sono fondamentali per interpretare correttamente i disegni tecnici, poiché permettono di visualizzare con precisione la geometria dell'oggetto rappresentato.Applicazioni Pratiche e Didattiche delle Proiezioni Ortogonali
Oltre al loro impiego nel settore tecnico, le proiezioni ortogonali sono un elemento chiave nell'istruzione tecnica e professionale. L'apprendimento di questa tecnica consente agli studenti di sviluppare la capacità di visualizzare spazialmente e di rappresentare oggetti tridimensionali in due dimensioni. Questa competenza è vitale in discipline come l'ingegneria, l'architettura e il design, dove la trasformazione di concetti tridimensionali in rappresentazioni bidimensionali accurate è essenziale. La padronanza delle proiezioni ortogonali è inoltre indispensabile per la corretta lettura e interpretazione di disegni tecnici, facilitando la comunicazione e la realizzazione di progetti complessi in ambito professionale.
Mostra di più

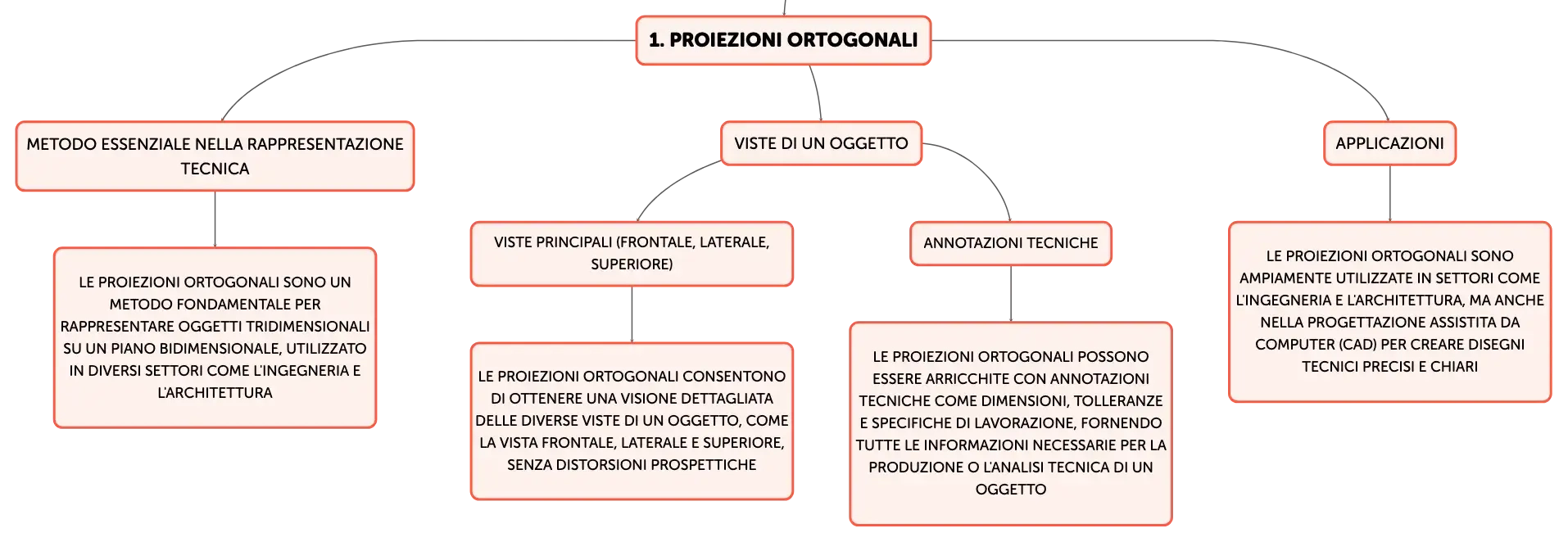

Proiezioni ortogonali
Metodo essenziale nella rappresentazione tecnica
Le proiezioni ortogonali sono un metodo fondamentale per rappresentare oggetti tridimensionali su un piano bidimensionale, utilizzato in diversi settori come l'ingegneria e l'architettura
Viste di un oggetto
Viste principali (frontale, laterale, superiore)
Le proiezioni ortogonali consentono di ottenere una visione dettagliata delle diverse viste di un oggetto, come la vista frontale, laterale e superiore, senza distorsioni prospettiche
Annotazioni tecniche
Le proiezioni ortogonali possono essere arricchite con annotazioni tecniche come dimensioni, tolleranze e specifiche di lavorazione, fornendo tutte le informazioni necessarie per la produzione o l'analisi tecnica di un oggetto
Applicazioni
Le proiezioni ortogonali sono ampiamente utilizzate in settori come l'ingegneria e l'architettura, ma anche nella progettazione assistita da computer (CAD) per creare disegni tecnici precisi e chiari

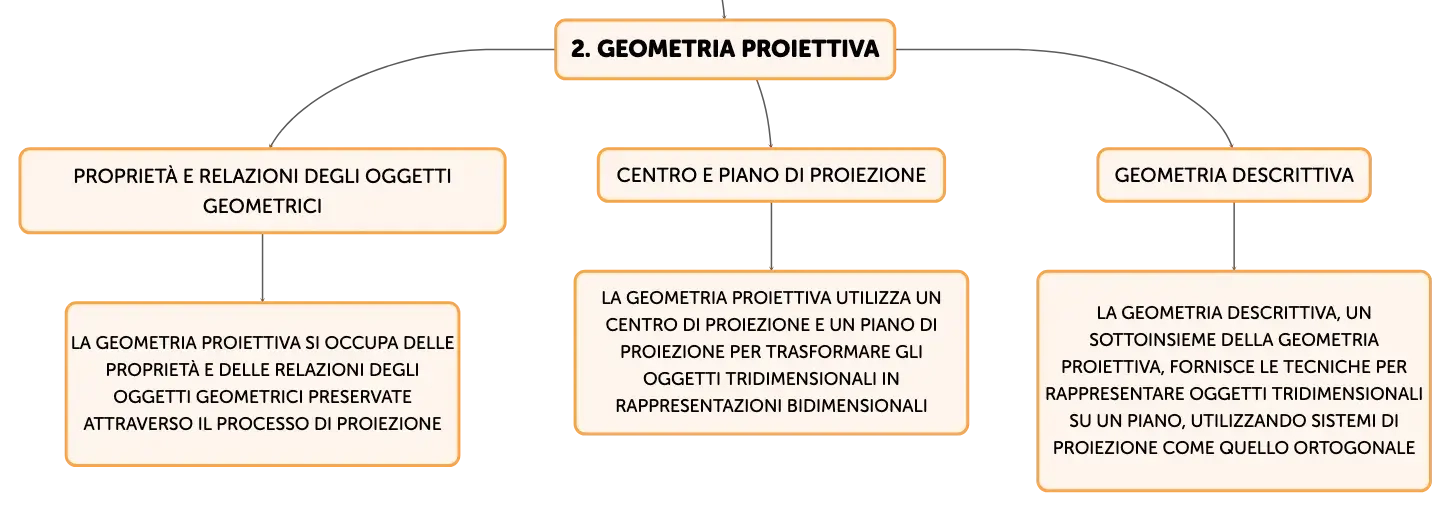

Geometria proiettiva
Proprietà e relazioni degli oggetti geometrici
La geometria proiettiva si occupa delle proprietà e delle relazioni degli oggetti geometrici preservate attraverso il processo di proiezione
Centro e piano di proiezione
La geometria proiettiva utilizza un centro di proiezione e un piano di proiezione per trasformare gli oggetti tridimensionali in rappresentazioni bidimensionali
Geometria descrittiva
La geometria descrittiva, un sottoinsieme della geometria proiettiva, fornisce le tecniche per rappresentare oggetti tridimensionali su un piano, utilizzando sistemi di proiezione come quello ortogonale
Proiezioni ortogonali e geometria proiettiva
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
La tecnica di ______ ______ permette di visualizzare diverse viste di un oggetto, come la vista frontale, senza distorsioni.
proiezione
ortogonale
01
Nel campo del ______ assistito da computer, le proiezioni ortogonali sono essenziali per la precisione e chiarezza delle rappresentazioni.
design
02
Centro di proiezione
Punto nello spazio da cui partono i raggi proiettanti verso il piano di proiezione nella geometria proiettiva.
