La Cartografia: Scala e Proiezioni
Mappa concettuale
La scala di riduzione e le proiezioni cartografiche sono fondamentali in cartografia. La scala indica il rapporto tra misure sulla carta e realtà, mentre le proiezioni trasferiscono la superficie terrestre su un piano. Ogni proiezione ha specifiche distorsioni e usi, come quelle conformi per carte nautiche o equivalenti per dati statistici.
Riassunto
Schema
La Scala di Riduzione nelle Carte Geografiche
La scala di riduzione è un elemento essenziale nella cartografia, che indica il rapporto di proporzionalità tra le misure sulla carta e le loro corrispondenti dimensioni sul terreno. Questo rapporto è comunemente espresso mediante una frazione in cui il numeratore è sempre 1 e il denominatore rappresenta il fattore di riduzione. Ad esempio, in una scala 1:10.000, 1 centimetro sulla carta equivale a 10.000 centimetri, ovvero 100 metri, nella realtà. Per calcolare la distanza reale tra due punti, si misura prima la distanza sulla carta e poi si moltiplica per il valore del denominatore della scala. Oltre alla scala numerica, esiste la scala grafica, che è una rappresentazione lineare dove un segmento è diviso in parti che corrispondono a intervalli di distanza nel mondo reale, facilitando la stima visiva delle distanze direttamente sulla carta.Le Proiezioni Cartografiche e la Rappresentazione del Territorio
Le proiezioni cartografiche sono metodi utilizzati per trasferire la superficie curva della Terra su un piano, permettendo la creazione di mappe bidimensionali. Poiché questo processo comporta inevitabilmente delle distorsioni, diverse proiezioni sono state sviluppate per preservare alcune proprietà geografiche a scapito di altre. Ad esempio, le proiezioni conformi mantengono l'angolo locale, rendendole adatte per le carte nautiche, mentre le proiezioni equivalenti conservano le aree, risultando utili per fini statistici e demografici. Altre proiezioni cercano un compromesso tra le diverse distorsioni, come la proiezione di Mercatore, che è largamente utilizzata nonostante esageri le dimensioni delle aree vicino ai poli. La scelta della proiezione dipende dall'uso specifico della carta e dalle caratteristiche del territorio rappresentato.La Scala di Riduzione

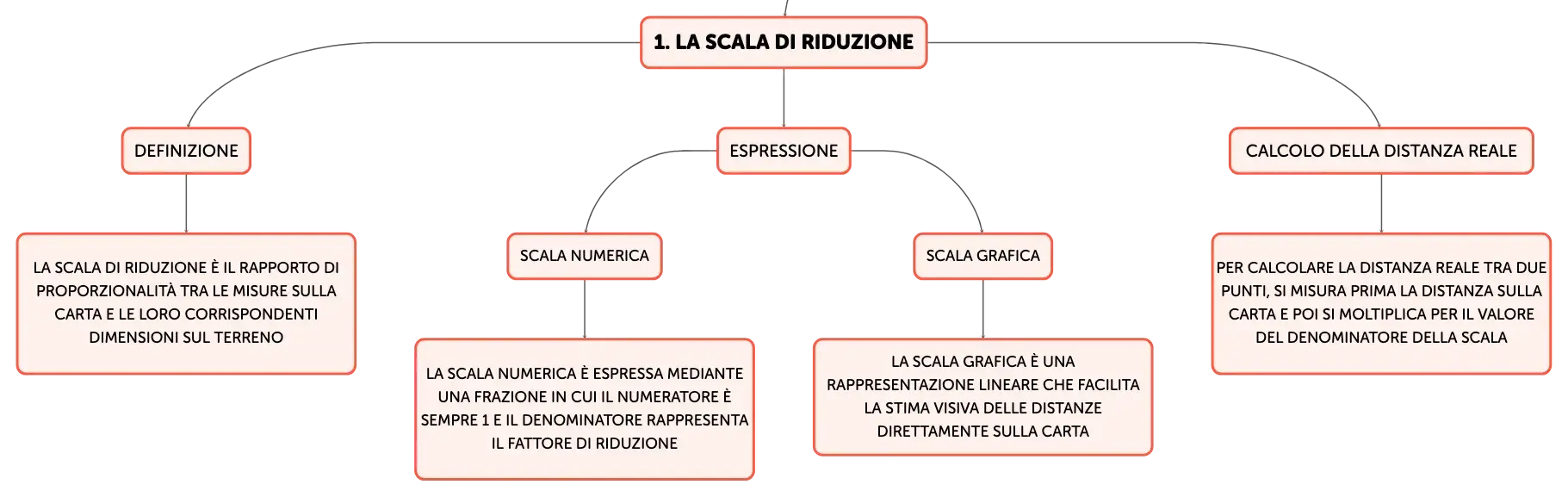

Definizione
La scala di riduzione è il rapporto di proporzionalità tra le misure sulla carta e le loro corrispondenti dimensioni sul terreno
Espressione
Scala numerica
La scala numerica è espressa mediante una frazione in cui il numeratore è sempre 1 e il denominatore rappresenta il fattore di riduzione
Scala grafica
La scala grafica è una rappresentazione lineare che facilita la stima visiva delle distanze direttamente sulla carta
Calcolo della distanza reale
Per calcolare la distanza reale tra due punti, si misura prima la distanza sulla carta e poi si moltiplica per il valore del denominatore della scala

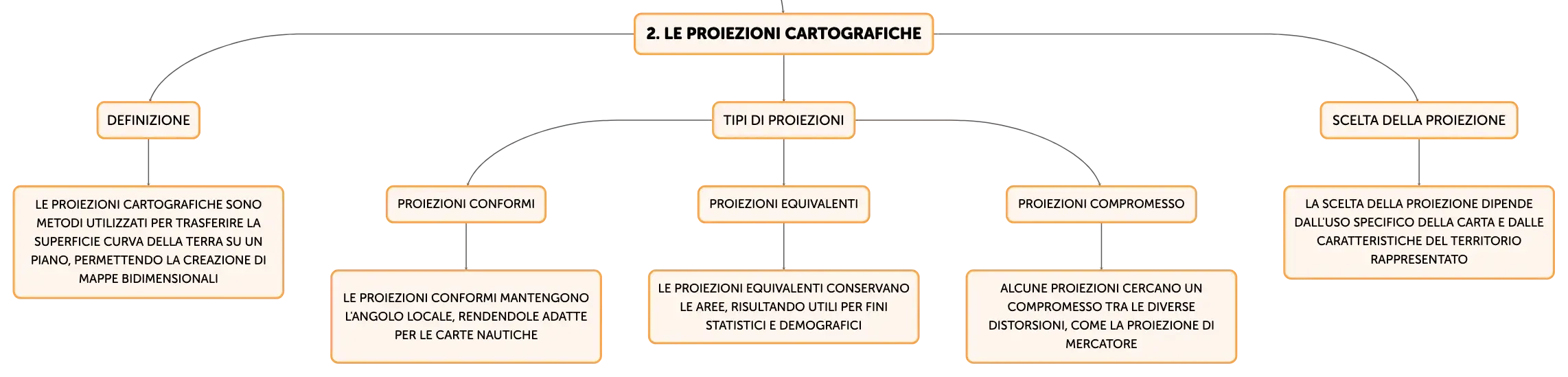

Le Proiezioni Cartografiche
Definizione
Le proiezioni cartografiche sono metodi utilizzati per trasferire la superficie curva della Terra su un piano, permettendo la creazione di mappe bidimensionali
Tipi di proiezioni
Proiezioni conformi
Le proiezioni conformi mantengono l'angolo locale, rendendole adatte per le carte nautiche
Proiezioni equivalenti
Le proiezioni equivalenti conservano le aree, risultando utili per fini statistici e demografici
Proiezioni compromesso
Alcune proiezioni cercano un compromesso tra le diverse distorsioni, come la proiezione di Mercatore
Scelta della proiezione
La scelta della proiezione dipende dall'uso specifico della carta e dalle caratteristiche del territorio rappresentato
La Cartografia: Scala e Proiezioni
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Scala di riduzione: significato
Rapporto tra misure sulla carta e dimensioni reali; 1:n dove n è il fattore di riduzione.
01
Scala 1:10.000: interpretazione
1 cm sulla carta corrisponde a 100 metri sul terreno.
02
Scala grafica: funzione
Rappresentazione lineare per stime visive delle distanze sulla carta.
