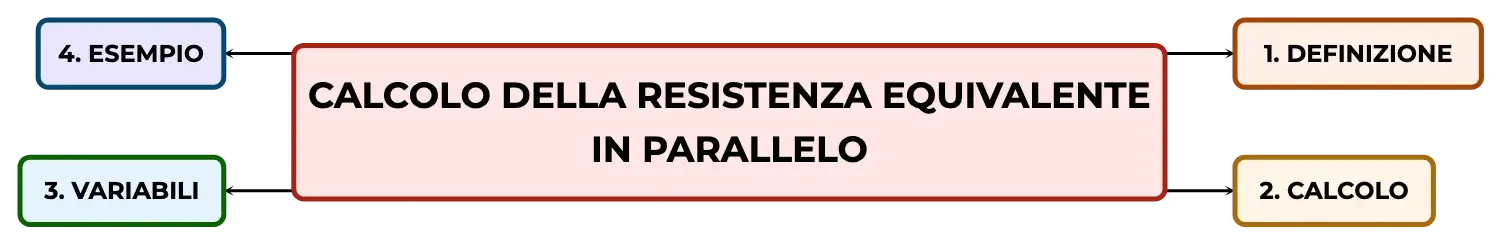

Mappa concettuale e riassunto CALCOLO DELLA RESISTENZA EQUIVALENTE IN PARALLELO
La resistenza equivalente in parallelo è cruciale in elettronica e elettrotecnica. Il calcolo si basa sulla somma dei reciproci delle resistenze individuali, applicando la legge dei nodi e la legge di Ohm. Questo processo permette di determinare la resistenza totale di un circuito con resistenze in parallelo, essenziale per la progettazione e l'analisi dei circuiti elettrici.
Mostra di piùPrincipi del Calcolo della Resistenza Equivalente in Configurazione Parallela

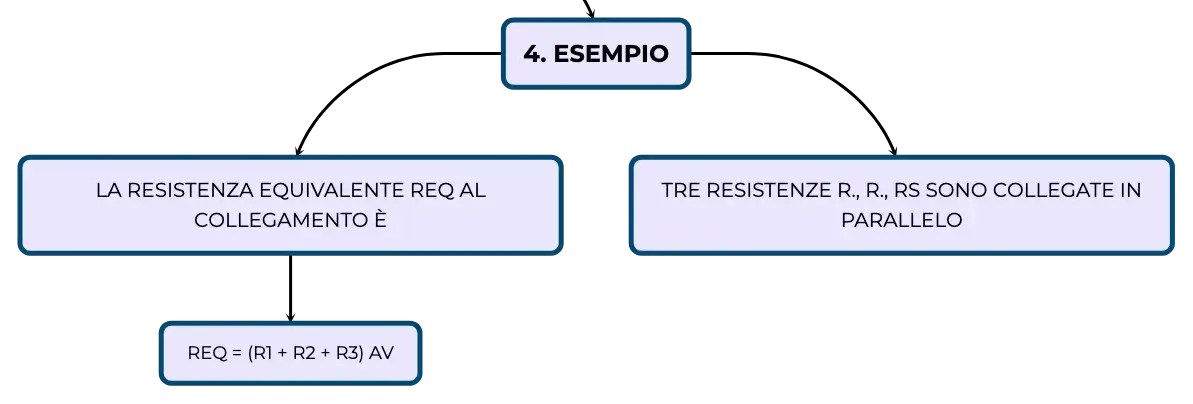

Il calcolo della resistenza equivalente in configurazione parallela è un concetto fondamentale in elettronica e elettrotecnica, essenziale per determinare la resistenza complessiva di un circuito composto da più resistenze collegate parallelamente. La resistenza equivalente, indicata con REQ, si calcola utilizzando la formula REQ = 1 / (1/R1 + 1/R2 + 1/R3) per tre resistenze R1, R2 e R3 collegate in parallelo. Questa formula deriva dal fatto che in un collegamento parallelo, la tensione ai capi di ogni resistenza è la stessa, mentre la corrente totale è la somma delle correnti che attraversano le singole resistenze. Il calcolo accurato della resistenza equivalente è vitale per l'analisi e la progettazione di circuiti elettrici efficienti.Elementi Determinanti nel Calcolo delle Resistenze in Parallelo

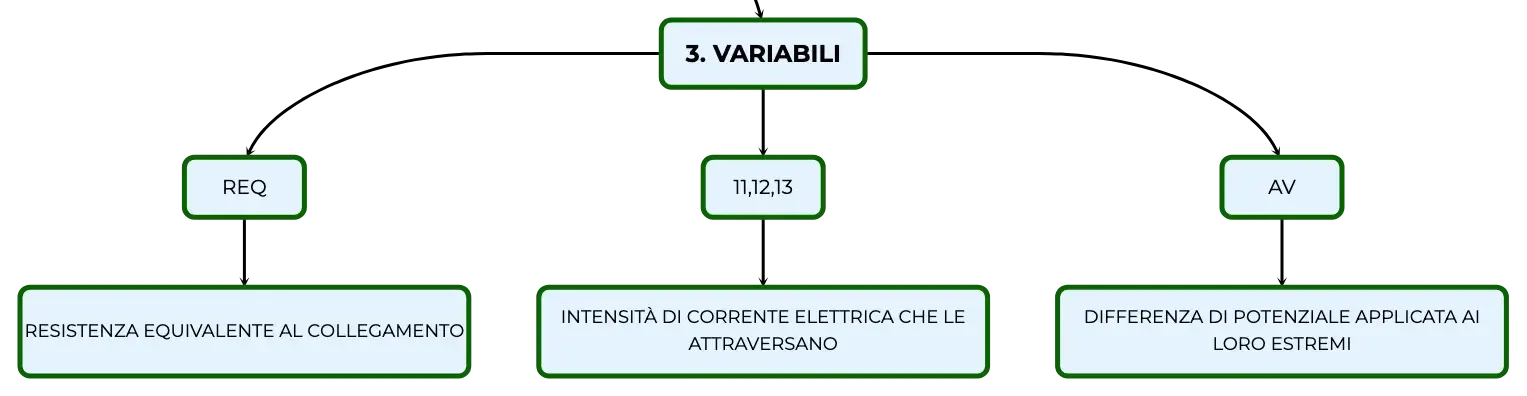

Nel determinare la resistenza equivalente in parallelo, è cruciale considerare vari fattori. La resistenza equivalente REQ rappresenta la resistenza che, se sostituisse le resistenze originali, produrrebbe lo stesso effetto sul circuito in termini di corrente totale e tensione applicata. Le correnti I1, I2 e I3 che attraversano rispettivamente le resistenze R1, R2 e R3, e la tensione applicata V, costante per tutte le resistenze in parallelo, sono variabili interdipendenti. La loro relazione è fondamentale per comprendere il comportamento del circuito e per calcolare correttamente la resistenza equivalente.Applicazione della Legge dei Nodi al Calcolo delle Resistenze Parallele

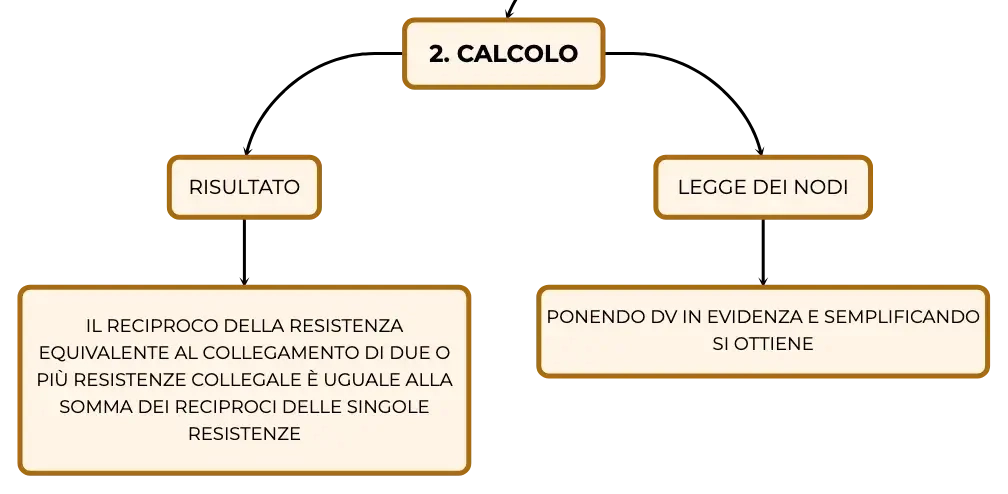

La legge dei nodi, che afferma che la somma delle correnti entranti in un nodo è uguale alla somma delle correnti uscenti, è essenziale nel calcolo delle resistenze in parallelo. Questo principio implica che il reciproco della resistenza equivalente è uguale alla somma dei reciproci delle resistenze individuali. Utilizzando questa legge, è possibile semplificare il circuito e calcolare con precisione la resistenza totale che influisce sulla distribuzione della corrente nel circuito.Ruolo della Legge di Ohm nel Calcolo delle Resistenze Parallele
La legge di Ohm, che stabilisce la relazione tra corrente (I), tensione (V) e resistenza (R), è fondamentale nel calcolo delle resistenze in parallelo. Secondo questa legge, V = I * R, e applicandola a ciascuna resistenza in parallelo, si può determinare la corrente che attraversa ogni resistenza. Inoltre, applicando la legge di Ohm alla resistenza equivalente, si ottiene un'equazione che lega la tensione totale V alla corrente totale e alla resistenza equivalente REQ. Questa relazione è indispensabile per calcolare la resistenza equivalente e per analizzare il comportamento del circuito in varie condizioni operative.Definizione e Significato della Resistenza Equivalente

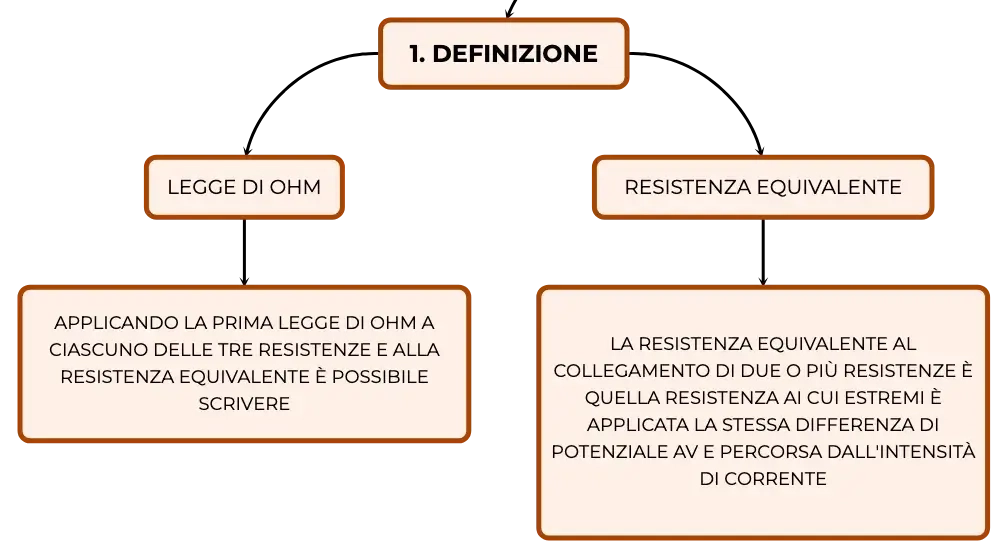

La resistenza equivalente in un collegamento parallelo è la resistenza che, se collegata da sola ai capi del circuito, comporterebbe la stessa corrente totale e la stessa tensione V applicata. Questa definizione è fondamentale per comprendere il concetto di resistenza equivalente e per effettuare calcoli accurati. La resistenza equivalente è un parametro chiave che semplifica l'analisi dei circuiti elettrici, facilitando la progettazione e la verifica del loro funzionamento.Importanza del Calcolo della Resistenza Equivalente nei Circuiti Elettrici
In conclusione, il calcolo della resistenza equivalente in parallelo è un processo indispensabile nell'elettronica e nell'elettrotecnica. Una comprensione approfondita delle variabili coinvolte, l'applicazione corretta della legge dei nodi e della legge di Ohm, e una chiara definizione di resistenza equivalente, permettono di determinare con precisione la resistenza totale di un circuito con resistenze in parallelo. Questa conoscenza è essenziale per la progettazione, l'analisi e l'ottimizzazione dei circuiti elettrici, e costituisce una base solida per lo studio avanzato dell'elettronica.Vuoi creare mappe dal tuo materiale?
Inserisci il tuo materiale in pochi secondi avrai la tua Algor Card con mappe, riassunti, flashcard e quiz.
Prova Algor
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
1
Nell'ambito dell'______ e dell'______, il calcolo della resistenza equivalente di componenti in parallelo è un principio basilare.
Clicca per vedere la risposta
2
Nel determinare la ______ equivalente di resistenze in parallelo, si devono considerare REQ, le intensità di corrente 11, 12, 13 e la ______ di potenziale AV.
Clicca per vedere la risposta
3
Formula resistenza equivalente in parallelo
Clicca per vedere la risposta
4
Calcolo reciproco resistenze in parallelo
Clicca per vedere la risposta
5
La ______ di ______ è fondamentale per calcolare la resistenza equivalente in configurazione parallela.
Clicca per vedere la risposta
6
Legge dei nodi (Prima legge di Kirchhoff)
Clicca per vedere la risposta
7
Legge di Ohm per circuiti in parallelo
Clicca per vedere la risposta
8
Calcolo R_eq in parallelo
Clicca per vedere la risposta
