Fundamentos de la Resonancia Magnética y la Relajación de Protones

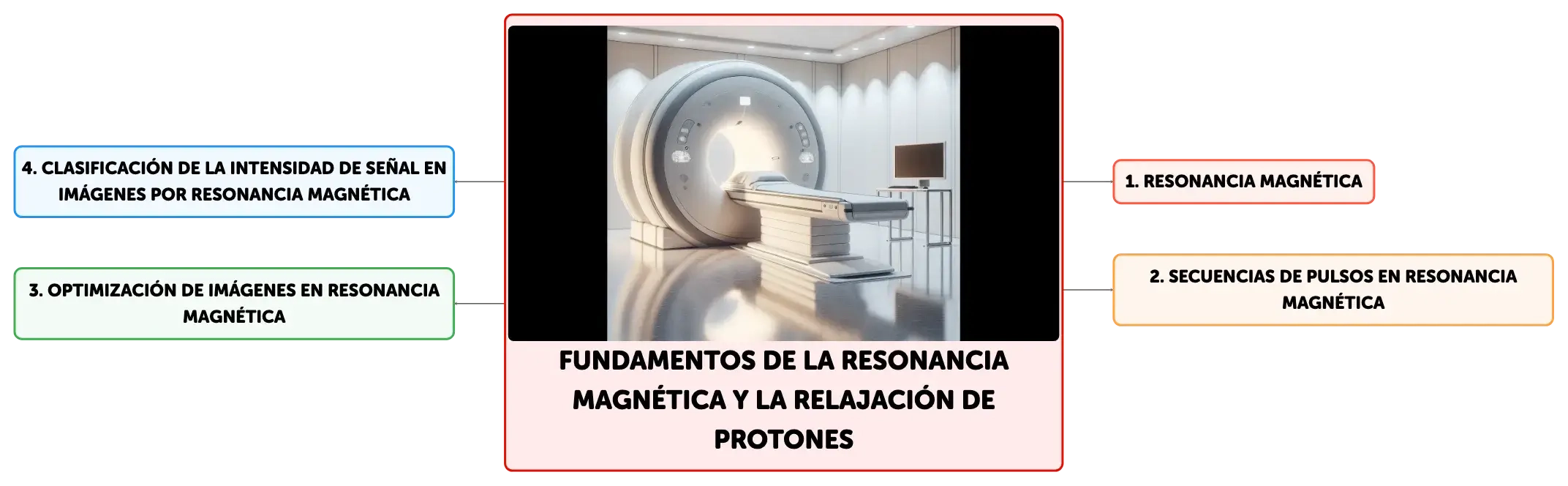

Mapa conceptual
La resonancia magnética (RM) utiliza las propiedades magnéticas de los protones para crear imágenes detalladas de los tejidos corporales. Los tiempos de relajación, T1 y T2, son fundamentales para el contraste en las imágenes, mientras que las secuencias de pulsos como spin-eco y eco de gradiente optimizan la captura de señales. Los parámetros técnicos como el tiempo de eco y el tiempo de repetición afectan la calidad de la imagen, crucial para el diagnóstico médico.
Resumen
Esquema
Fundamentos de la Resonancia Magnética y la Relajación de Protones
La resonancia magnética (RM) es una técnica avanzada de imagen médica que explota las propiedades magnéticas de los protones en los tejidos corporales. Cuando se aplica un campo magnético externo, los protones se alinean con este campo y pueden ser excitados por un pulso de radiofrecuencia (RF). Al cesar el pulso de RF, los protones regresan a su estado de equilibrio, un proceso conocido como relajación, durante el cual emiten señales detectables. La tasa de relajación varía según el entorno molecular de los tejidos, proporcionando contrastes distintivos en las imágenes de RM. Las moléculas de mayor tamaño, con movimientos restringidos, tienden a retener la señal de resonancia más tiempo, mientras que las moléculas más pequeñas, como el agua libre, se relajan más rápidamente, afectando así el tiempo de señal detectado por los receptores.Contraste en la Imagen por Resonancia Magnética y Tiempos de Relajación
El contraste en las imágenes de RM se origina de las diferencias en los tiempos de relajación de los protones, denominados T1 y T2. El tiempo T1 corresponde al período en el que los protones realinean su magnetización con el campo magnético externo, recuperando la magnetización longitudinal. El tiempo T2 se asocia con la disminución de la coherencia de fase entre los protones, lo que conduce a la pérdida de la magnetización transversal. Estos tiempos de relajación son cruciales para producir imágenes con diferentes contrastes, como las imágenes ponderadas en T1 o T2, que destacan tejidos específicos basándose en sus características de relajación y propiedades magnéticas intrínsecas.Secuencias de Pulsos en Resonancia Magnética y Optimización de Imágenes
Las secuencias de pulsos en RM son conjuntos ordenados de pulsos de RF y gradientes magnéticos diseñados para excitar los protones y generar señales útiles para la creación de imágenes. Las secuencias de spin-eco (SE) y eco de gradiente (EG) son dos tipos fundamentales, cada una con atributos que afectan la calidad y el tipo de imagen resultante. Las secuencias SE tradicionales emplean pulsos de 90° y 180° para generar ecos que reflejan la densidad de protones y la relajación T2. Las variantes de SE, como la secuencia de inversión-recuperación (IR), son excelentes para diferenciar tejidos con características similares. Las secuencias EG son más rápidas y esenciales para estudios dinámicos, aunque pueden producir imágenes de calidad ligeramente inferior en comparación con las SE.Impacto de los Parámetros Técnicos en la Calidad de la Imagen por Resonancia Magnética
La calidad de la imagen en RM es influenciada por múltiples parámetros técnicos ajustables, como el grosor de corte, el campo de visión (FOV), el tiempo de eco (TE) y el tiempo de repetición (TR). El tiempo de adquisición (TA) también es vital, ya que determina cuánto tiempo se necesita para capturar una imagen completa. Para reducir el TA y mejorar la comodidad del paciente, se pueden modificar el número de adquisiciones, el TR y el FOV. Sin embargo, estos cambios pueden alterar la relación señal-ruido, afectando así la claridad de la imagen. El objetivo es lograr imágenes de alta resolución diagnóstica que proporcionen una evaluación detallada y precisa para el radiólogo.Clasificación de la Intensidad de Señal en Imágenes por Resonancia Magnética
En RM, las imágenes se categorizan según la intensidad de la señal en ausencia de señal, hiperintensidad, hipointensidad e isointensidad. Estas categorías ayudan a identificar y caracterizar patologías al comparar la apariencia de una lesión o tejido con los tejidos circundantes. La intensidad de la señal depende de la concentración de protones y su comportamiento durante las secuencias de pulsos, resultando en diferencias visuales entre tejidos con distintas densidades protónicas, como la grasa, los líquidos en quistes y cavidades, y estructuras con baja cantidad de protones como tendones y ligamentos.
Mostrar más

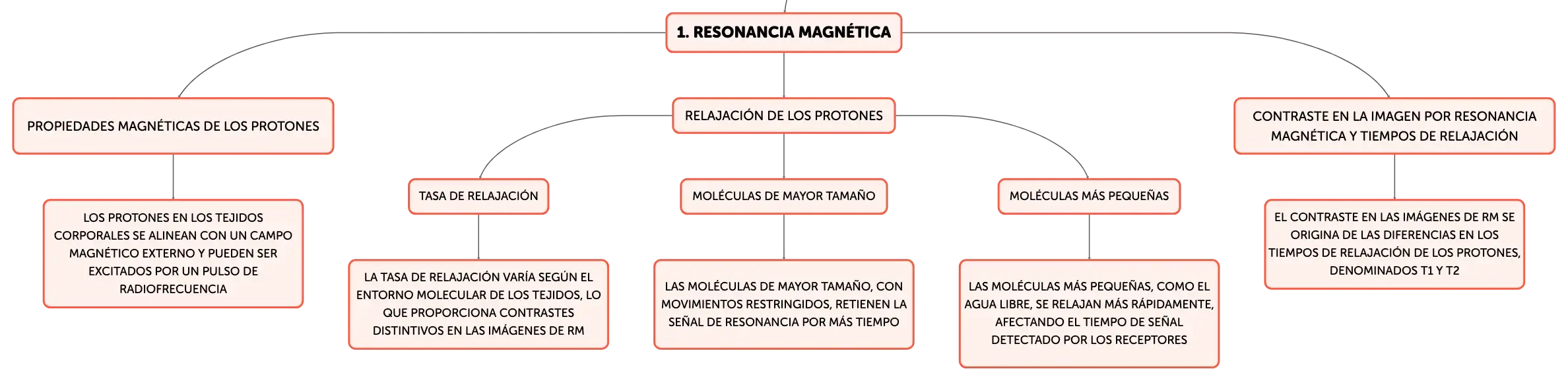

Resonancia Magnética
Propiedades magnéticas de los protones
Los protones en los tejidos corporales se alinean con un campo magnético externo y pueden ser excitados por un pulso de radiofrecuencia
Relajación de los protones
Tasa de relajación
La tasa de relajación varía según el entorno molecular de los tejidos, lo que proporciona contrastes distintivos en las imágenes de RM
Moléculas de mayor tamaño
Las moléculas de mayor tamaño, con movimientos restringidos, retienen la señal de resonancia por más tiempo
Moléculas más pequeñas
Las moléculas más pequeñas, como el agua libre, se relajan más rápidamente, afectando el tiempo de señal detectado por los receptores
Contraste en la Imagen por Resonancia Magnética y Tiempos de Relajación
El contraste en las imágenes de RM se origina de las diferencias en los tiempos de relajación de los protones, denominados T1 y T2

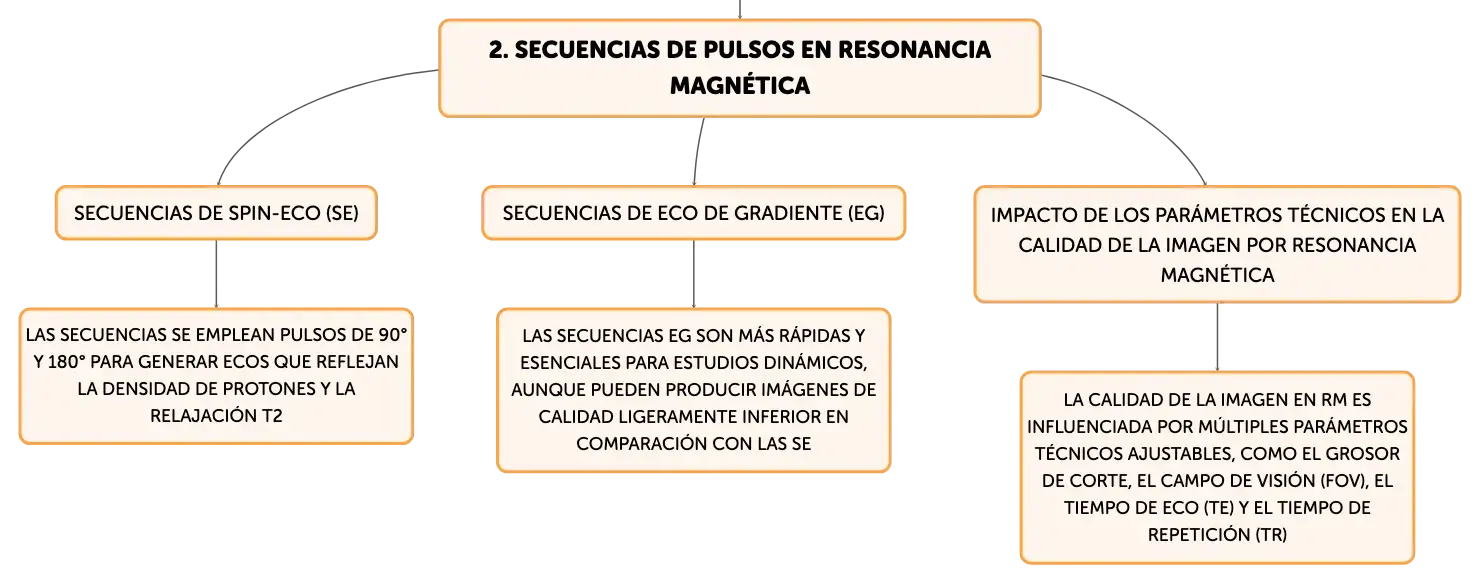

Secuencias de Pulsos en Resonancia Magnética
Secuencias de spin-eco (SE)
Las secuencias SE emplean pulsos de 90° y 180° para generar ecos que reflejan la densidad de protones y la relajación T2
Secuencias de eco de gradiente (EG)
Las secuencias EG son más rápidas y esenciales para estudios dinámicos, aunque pueden producir imágenes de calidad ligeramente inferior en comparación con las SE
Impacto de los Parámetros Técnicos en la Calidad de la Imagen por Resonancia Magnética
La calidad de la imagen en RM es influenciada por múltiples parámetros técnicos ajustables, como el grosor de corte, el campo de visión (FOV), el tiempo de eco (TE) y el tiempo de repetición (TR)

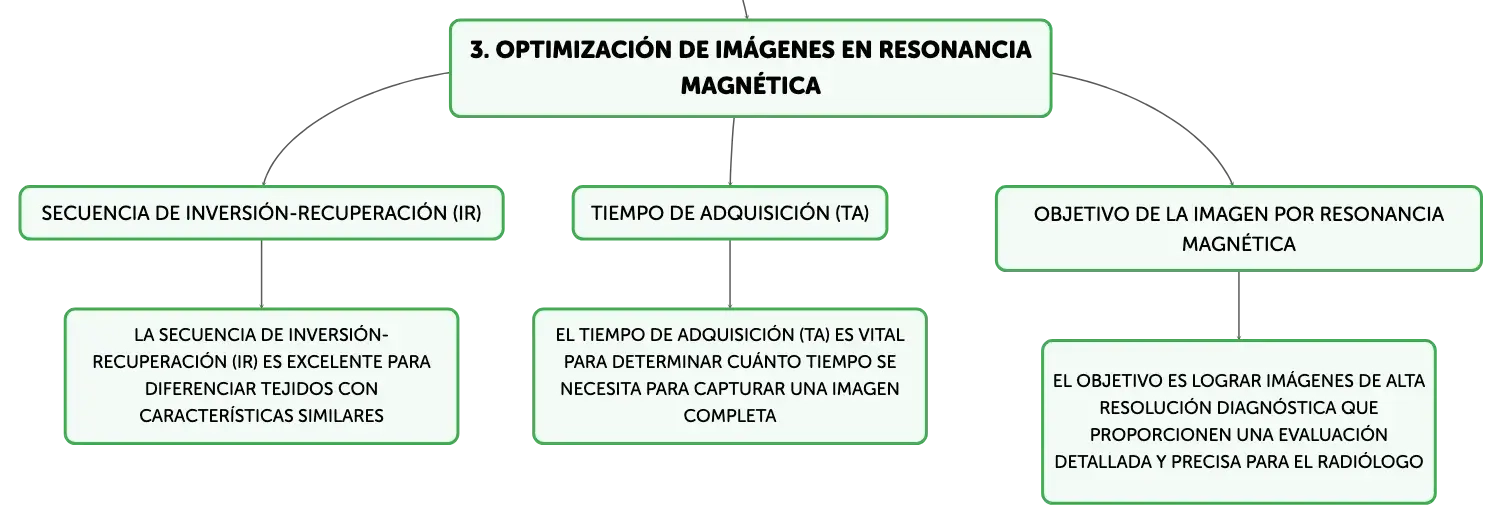

Optimización de Imágenes en Resonancia Magnética
Secuencia de inversión-recuperación (IR)
La secuencia de inversión-recuperación (IR) es excelente para diferenciar tejidos con características similares
Tiempo de adquisición (TA)
El tiempo de adquisición (TA) es vital para determinar cuánto tiempo se necesita para capturar una imagen completa
Objetivo de la imagen por resonancia magnética
El objetivo es lograr imágenes de alta resolución diagnóstica que proporcionen una evaluación detallada y precisa para el radiólogo

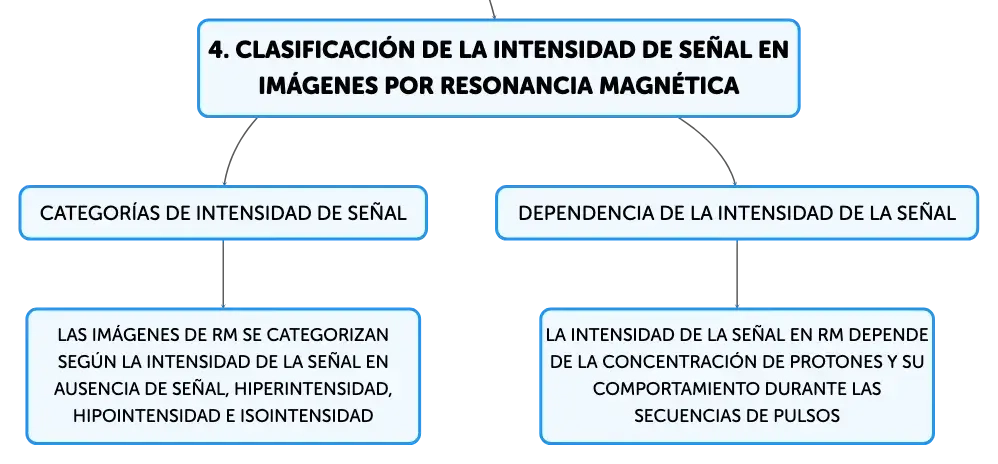

Clasificación de la Intensidad de Señal en Imágenes por Resonancia Magnética
Categorías de intensidad de señal
Las imágenes de RM se categorizan según la intensidad de la señal en ausencia de señal, hiperintensidad, hipointensidad e isointensidad
Dependencia de la intensidad de la señal
La intensidad de la señal en RM depende de la concentración de protones y su comportamiento durante las secuencias de pulsos
Fundamentos de la Resonancia Magnética y la Relajación de Protones
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Campo magnético externo y alineación de protones
Protones se alinean con campo magnético aplicado, preparándose para excitación por RF.
01
Pulso de radiofrecuencia y excitación de protones
Pulso de RF excita protones, sacándolos de alineación con campo magnético.
02
Relajación de protones y emisión de señales
Protones regresan a equilibrio tras cesar RF, emitiendo señales que varían entre tejidos.
