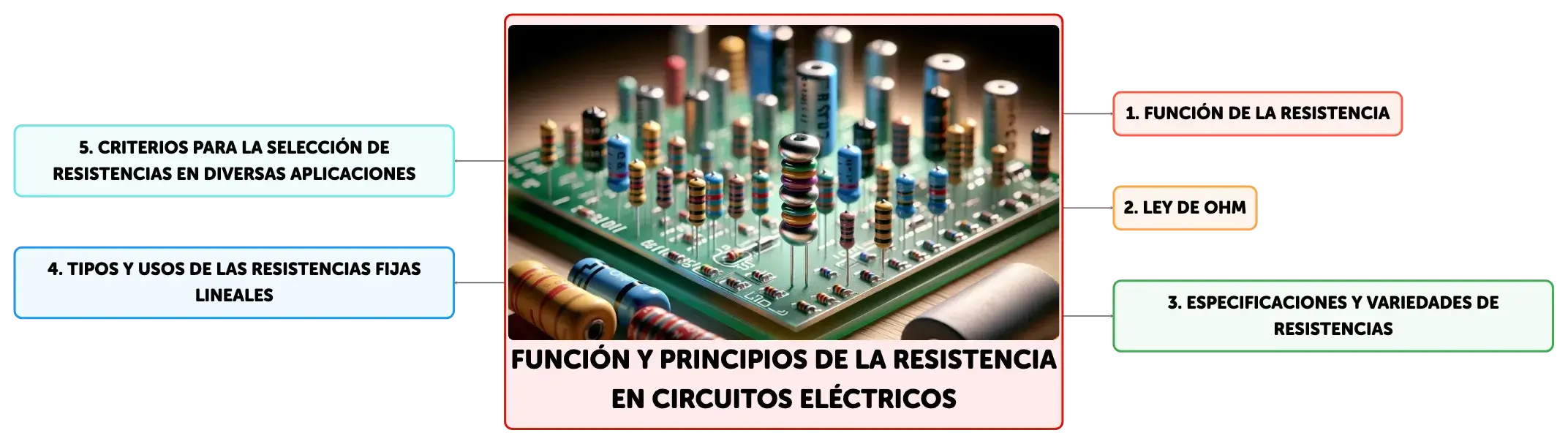

Función y Principios de la Resistencia en Circuitos Eléctricos
La resistencia en circuitos eléctricos es clave para controlar el flujo de corriente y disipar energía. Se especifican por valor, tolerancia y potencia. Existen tipos como las de película de carbón y bobinadas, cada una con usos específicos. La selección adecuada es vital para el rendimiento del circuito.
Ver másFunción y Principios de la Resistencia en Circuitos Eléctricos

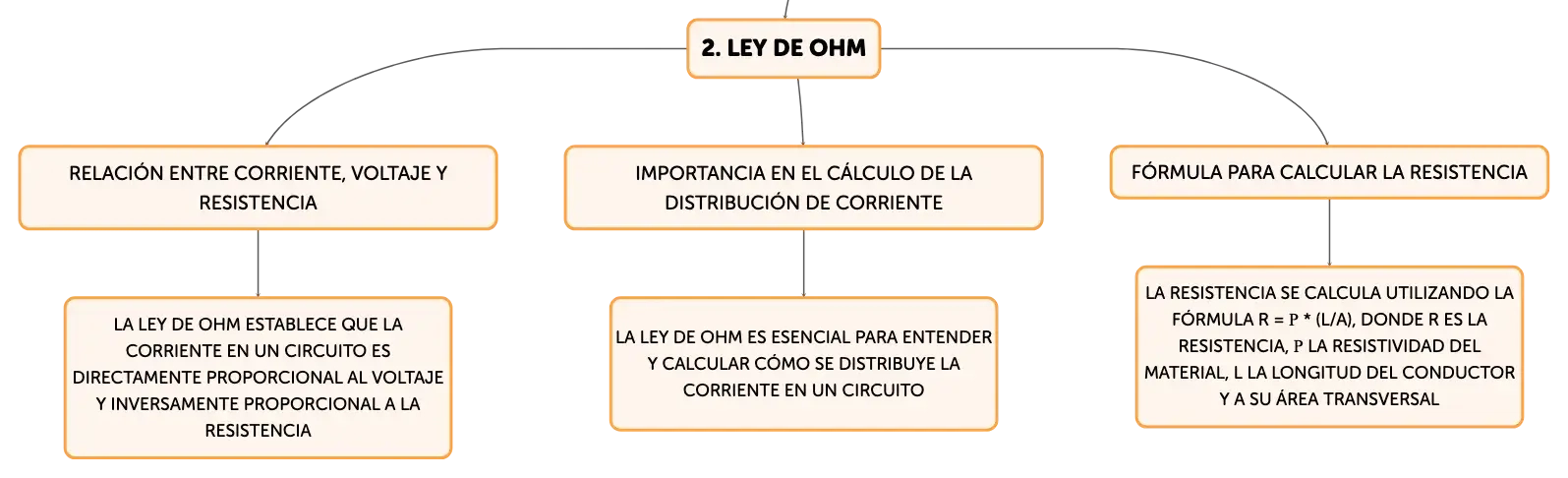

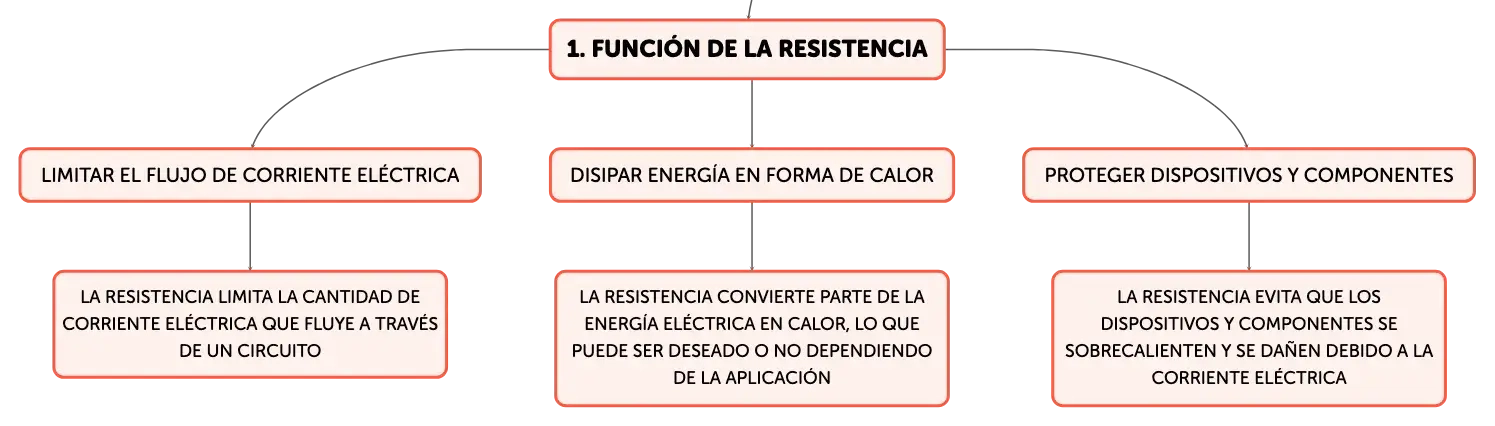

La resistencia es un componente fundamental en los circuitos eléctricos, cuya principal función es limitar el flujo de corriente eléctrica y disipar energía en forma de calor. Este efecto puede ser deseado en dispositivos como calefactores y lámparas incandescentes, donde el calor generado es el objetivo principal. Sin embargo, en otros contextos, como en el cableado eléctrico o en dispositivos electrónicos, el calor excesivo puede ser perjudicial y conducir a pérdidas de eficiencia y daños en los componentes. La resistencia de un material se calcula con la fórmula R = ρ * (L/A), donde R es la resistencia, ρ la resistividad del material, L la longitud del conductor y A su área transversal. La Ley de Ohm, que establece que la corriente en un conductor entre dos puntos es directamente proporcional al voltaje a través de los dos puntos e inversamente proporcional a la resistencia entre ellos, es esencial para entender y calcular la distribución de corriente en los circuitos.Especificaciones y Variedades de Resistencias

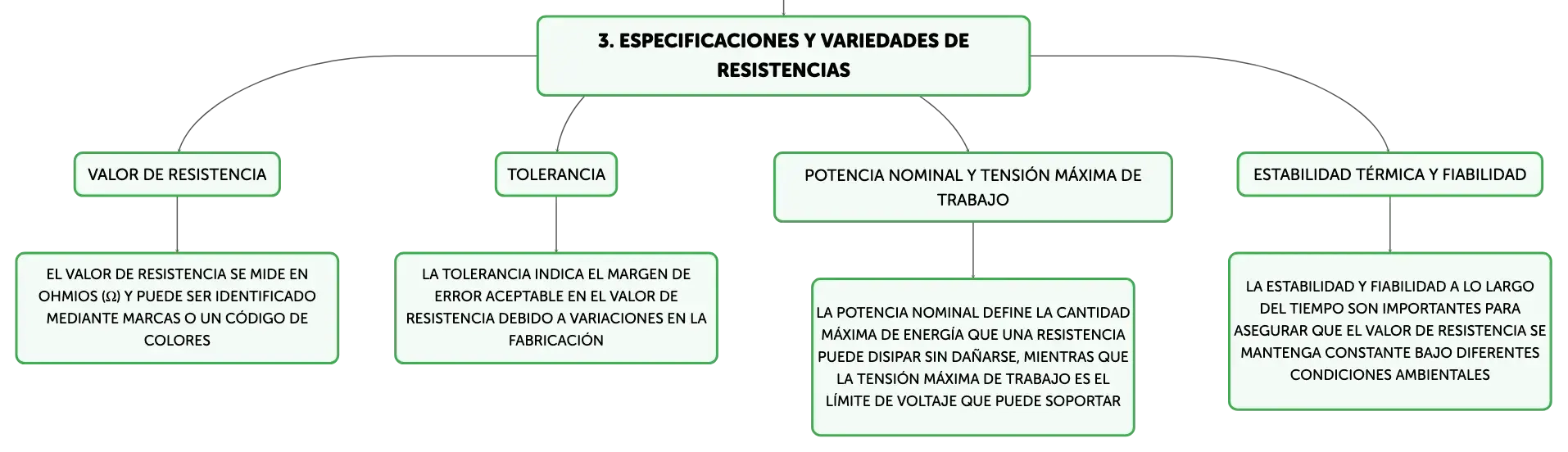

Las resistencias se especifican por su valor de resistencia, tolerancia, capacidad de disipación de potencia y tensión máxima de trabajo. El valor de resistencia se mide en ohmios (Ω) y puede ser identificado mediante marcas en el componente o un código de colores. La tolerancia indica el margen de error aceptable en el valor de resistencia debido a variaciones en la fabricación. La potencia nominal de una resistencia define la cantidad máxima de energía que puede disipar de forma continua sin sobrecalentarse o sufrir daños, mientras que la tensión máxima de trabajo es el límite de voltaje que puede soportar antes de que se produzca una ruptura eléctrica. La estabilidad térmica y la fiabilidad a lo largo del tiempo son críticas para asegurar que el valor de resistencia se mantenga constante bajo diferentes condiciones ambientales. Existen diversos tipos de resistencias, como las de película de carbón, película metálica, bobinadas y de composición, cada una con propiedades específicas que las hacen adecuadas para distintas aplicaciones.Disipación de Potencia en Resistencias y su Dependencia de la Temperatura
La potencia que una resistencia puede disipar es un parámetro clave que determina su capacidad para manejar la energía sin deteriorarse. Los valores típicos de potencia para resistencias varían desde fracciones de vatio (por ejemplo, 0.25 W) hasta varios vatios (2 W y más). La estabilidad del valor de resistencia y la capacidad de disipación de potencia están directamente relacionadas con la temperatura, lo que se expresa mediante el coeficiente de temperatura de la resistencia. Este coeficiente indica cómo cambia el valor de resistencia con la temperatura, siguiendo la fórmula ΔR = αR * ΔT, donde ΔR es el cambio en la resistencia, αR el coeficiente de temperatura y ΔT el cambio en la temperatura. La estabilidad a largo plazo de una resistencia puede verse comprometida por factores como la oxidación y la corrosión. Los fabricantes proporcionan especificaciones para la temperatura máxima de funcionamiento para asegurar la durabilidad y el rendimiento confiable de las resistencias.Tipos y Usos de las Resistencias Fijas Lineales

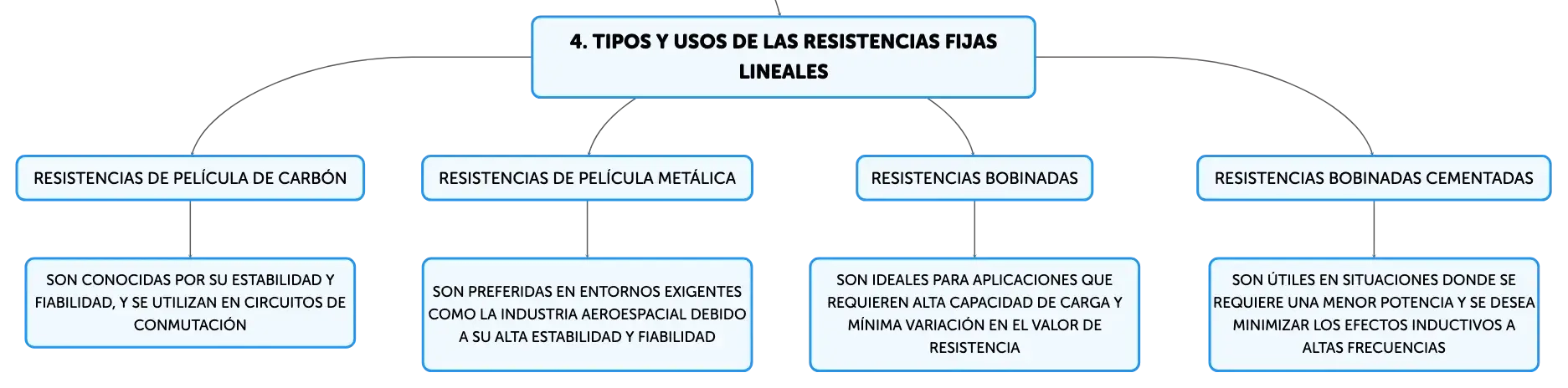

Las resistencias fijas lineales mantienen una relación constante entre la tensión aplicada y la corriente que fluye a través de ellas, lo que se traduce en una característica lineal en su gráfica V-I, de acuerdo con la Ley de Ohm. Estas resistencias se clasifican en varios tipos, como las de película de carbón, película metálica, bobinadas y de composición, cada una con ventajas específicas para diferentes aplicaciones. Por ejemplo, las resistencias de película de carbón son conocidas por su estabilidad y fiabilidad, mientras que las resistencias bobinadas son capaces de disipar grandes cantidades de potencia y son adecuadas para aplicaciones de alta carga.Criterios para la Selección de Resistencias en Diversas Aplicaciones

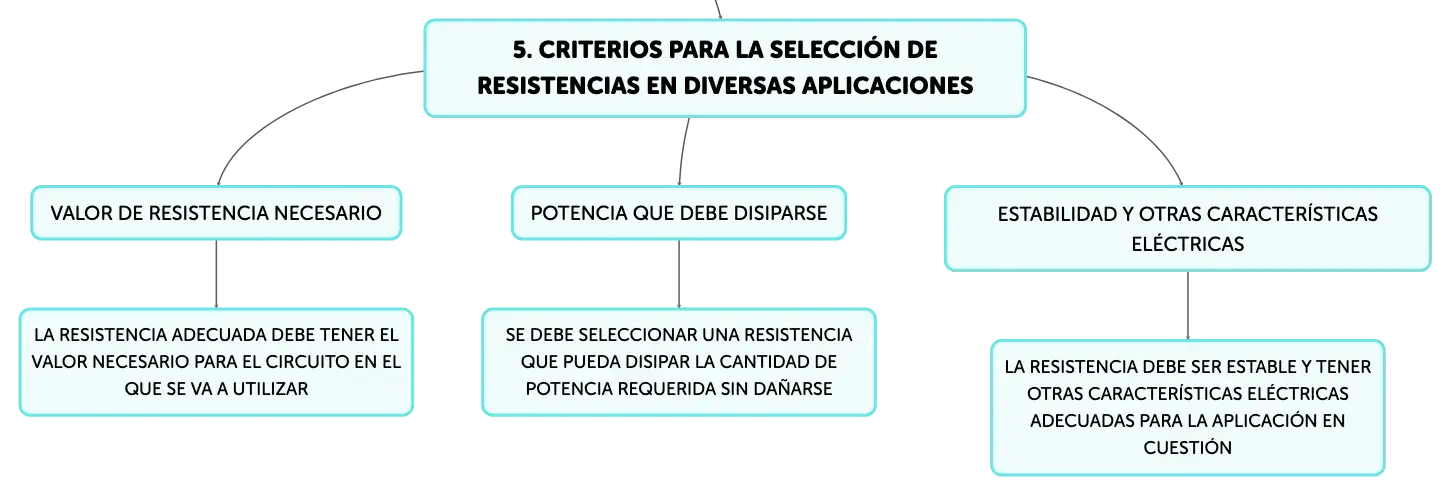

La selección de la resistencia adecuada para una aplicación dada debe considerar el valor de resistencia necesario, la potencia que debe disiparse, la estabilidad requerida y otras características eléctricas. Las resistencias de película de carbón son comúnmente utilizadas en circuitos de conmutación, mientras que las resistencias de película metálica son preferidas en entornos exigentes como la industria aeroespacial. Las resistencias bobinadas son ideales para aplicaciones que demandan alta capacidad de carga y mínima variación en el valor de resistencia. Las resistencias bobinadas cementadas, por otro lado, son útiles en situaciones donde se requiere una menor potencia y se desea minimizar los efectos inductivos a altas frecuencias. La elección cuidadosa de la resistencia correcta es esencial para asegurar el rendimiento óptimo y la fiabilidad a largo plazo del circuito eléctrico.¿Quieres crear mapas a partir de tu material?
Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.
Prueba Algor
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
1
La ______ es clave en los circuitos eléctricos para limitar el flujo de ______ eléctrica y disipar energía en forma de ______.
Haz clic para comprobar la respuesta
2
En dispositivos como ______ y ______ incandescentes, el calor generado es el propósito principal.
Haz clic para comprobar la respuesta
3
Valor de resistencia - Unidad de medida
Haz clic para comprobar la respuesta
4
Tolerancia de una resistencia
Haz clic para comprobar la respuesta
5
Potencia nominal - Resistencias
Haz clic para comprobar la respuesta
6
Tensión máxima de trabajo - Resistencias
Haz clic para comprobar la respuesta
7
La capacidad de una resistencia para manejar energía sin dañarse se determina por su capacidad para ______ potencia.
Haz clic para comprobar la respuesta
8
Los valores habituales de potencia para las resistencias oscilan entre ______ de vatio hasta varios vatios.
Haz clic para comprobar la respuesta
9
Relación V-I en resistencias fijas lineales
Haz clic para comprobar la respuesta
10
Ventajas de resistencias de película de carbón
Haz clic para comprobar la respuesta
11
Aplicaciones de resistencias bobinadas
Haz clic para comprobar la respuesta
12
En circuitos de ______, se suelen utilizar resistencias de película de ______, mientras que la industria ______ prefiere las de película metálica.
Haz clic para comprobar la respuesta
13
Las resistencias ______ son ideales para alta capacidad de carga y las ______ cementadas son buenas para minimizar efectos inductivos a altas frecuencias.
Haz clic para comprobar la respuesta
