Modelado de bases de datos

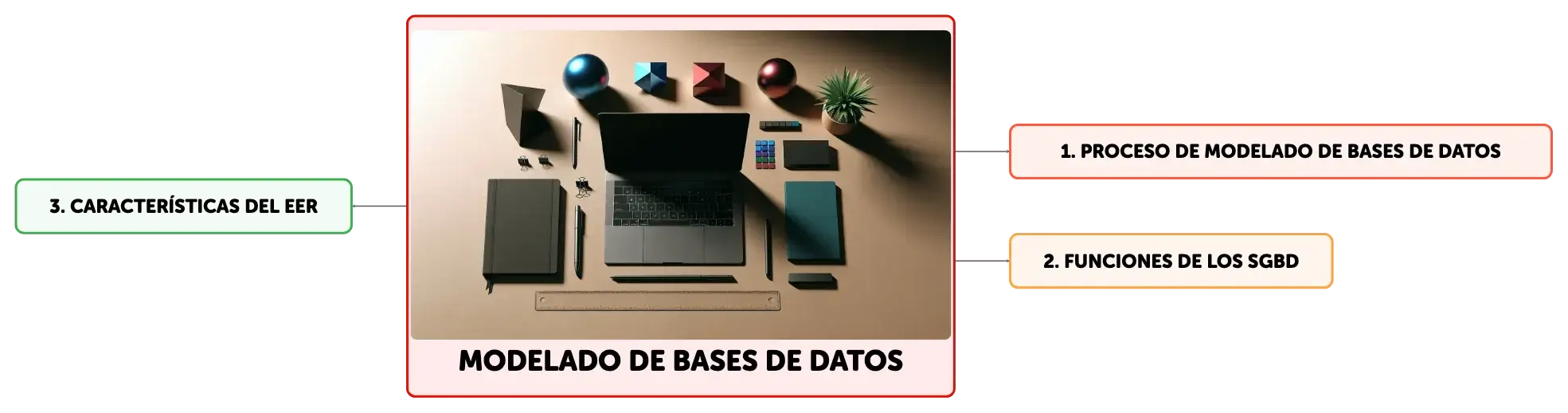

Mapa conceptual
El modelado de bases de datos es esencial para la organización eficiente de la información en sistemas informáticos. Incluye la creación de modelos conceptuales, lógicos y físicos que representan la estructura de los datos y sus interrelaciones. Las bases de datos se estructuran en tablas con registros y atributos, asegurando la integridad mediante claves primarias y foráneas. Los Sistemas de Gestión de Bases de Datos (SGBD) como Oracle y MySQL facilitan la manipulación de estos datos, mientras que los modelos NoSQL ofrecen soluciones para grandes volúmenes de datos semiestructurados.
Resumen
Esquema
Fundamentos del Modelado de Bases de Datos
El modelado de bases de datos es un proceso crítico en la administración de datos que facilita la estructuración y visualización de la organización de los datos y sus interconexiones dentro de un sistema informático. Este proceso implica la creación de modelos abstractos que simbolizan los elementos de datos de una organización y las relaciones entre ellos. Los modelos de datos se dividen en tres categorías principales: conceptual, lógico y físico. El modelo conceptual proporciona una perspectiva de alto nivel de la estructura de datos, omitiendo detalles de implementación, y es útil durante la fase inicial de diseño para comprender el alcance del sistema. El modelo lógico, que se desarrolla a partir del conceptual, especifica las entidades, atributos y relaciones con mayor detalle, incluyendo restricciones de integridad y claves candidatas. Finalmente, el modelo físico se enfoca en la implementación específica en el sistema de gestión de bases de datos, detallando la estructura de almacenamiento, índices, caminos de acceso y optimización de consultas.Estructura y Componentes de las Bases de Datos
Las bases de datos se estructuran en tablas que consisten en filas y columnas, donde cada fila corresponde a un registro único y cada columna a un atributo de ese registro. Los atributos son unidades de datos que almacenan información específica sobre una entidad, y los registros son conjuntos de atributos que juntos representan una instancia completa de una entidad. La integridad de los datos y la minimización de la redundancia se aseguran mediante el uso de claves primarias, que identifican de manera única cada registro, y claves foráneas, que establecen relaciones entre registros de diferentes tablas. La normalización es un proceso adicional que reduce la redundancia y dependencias, organizando las tablas en formas normales. La herencia de datos, un concepto tomado de la programación orientada a objetos, permite que las entidades derivadas compartan atributos de sus entidades base, promoviendo la reutilización y consistencia de los datos.Tipos de Modelos de Datos
Los modelos de datos se clasifican según su estructura y la metodología para organizar los datos. Los modelos prerrelacionales, como los jerárquicos y de red, dominaron las primeras etapas de la gestión de datos, utilizando estructuras de árbol y punteros para representar relaciones entre registros. Estos modelos son adecuados para aplicaciones con estructuras de datos simples y relaciones predefinidas. El modelo relacional, que es el estándar de facto en la actualidad, organiza los datos en tablas relacionadas entre sí mediante claves primarias y foráneas. Se caracteriza por su simplicidad, integridad y flexibilidad, y se manipula mediante el lenguaje de consulta estructurada (SQL). Además, existen modelos de datos más recientes como el objeto-relacional, que extiende el modelo relacional con características de la programación orientada a objetos, y los modelos multidimensionales, utilizados en el análisis de datos y la inteligencia empresarial.Sistemas de Gestión de Bases de Datos (SGBD)
Los Sistemas de Gestión de Bases de Datos (SGBD) son software especializados que facilitan la creación, manipulación y administración de bases de datos. Ejemplos prominentes de SGBD incluyen Oracle, DB2, PostgreSQL, MySQL y Microsoft SQL Server. Estos sistemas proporcionan herramientas para que los usuarios interactúen con la base de datos, realizando operaciones como consultas, inserciones, actualizaciones y eliminaciones de datos. Los SGBD modernos ofrecen funcionalidades avanzadas como soporte para transacciones, que aseguran la integridad de los datos en operaciones múltiples, control de concurrencia para manejar el acceso simultáneo a los datos, y mecanismos de recuperación para restaurar la base de datos en caso de fallos.Modelo Entidad-Relación Extendido (EER)
El Modelo Entidad-Relación Extendido (EER) es una versión avanzada del modelo entidad-relación que integra conceptos de la programación orientada a objetos para mejorar el diseño de bases de datos. El EER introduce entidades fuertes y débiles, atributos simples, compuestos y multivaluados, y relaciones que varían desde uno a uno hasta muchos a muchos, con cardinalidades que definen el número de instancias en una relación. El modelo también maneja atributos derivados, que se calculan a partir de otros atributos, y mecanismos de herencia entre entidades, lo que permite la creación de jerarquías y la especialización de entidades. La capacidad de definir uniones y superposiciones en las subclases permite representar situaciones más complejas y realistas en el modelo de datos.Bases de Datos No Relacionales (NoSQL) y Teorema CAP
Las bases de datos NoSQL se caracterizan por su capacidad para manejar grandes volúmenes de datos semiestructurados y no estructurados, así como por su escalabilidad horizontal. Estas bases de datos, que no se basan exclusivamente en el modelo relacional ni en SQL, incluyen sistemas de tipo clave-valor, orientados a columnas, basados en documentos y grafos. El Teorema CAP postula que en cualquier sistema de base de datos distribuido, solo se pueden garantizar dos de las siguientes tres propiedades al mismo tiempo: consistencia, disponibilidad y tolerancia a particiones. Las bases de datos NoSQL a menudo hacen concesiones entre estas propiedades para optimizar el rendimiento y la fiabilidad según los requisitos específicos de la aplicación.Relevancia del Diccionario de Datos y los Metadatos
El diccionario de datos es un componente esencial que proporciona una descripción exhaustiva de la estructura, organización y propiedades de los datos en una base de datos. Sirve como un recurso integral para mantener la precisión semántica y evitar ambigüedades en la interpretación de los datos. Los metadatos son datos sobre datos, que ofrecen información crucial sobre el contenido, calidad, condición y linaje de los datos. Ambos son vitales para la eficacia en la búsqueda, recuperación, evaluación y archivo de datos, y son clave para la interoperabilidad entre sistemas dispares, asegurando que los datos sean comprensibles y utilizables a lo largo del tiempo y en diferentes contextos.
Mostrar más

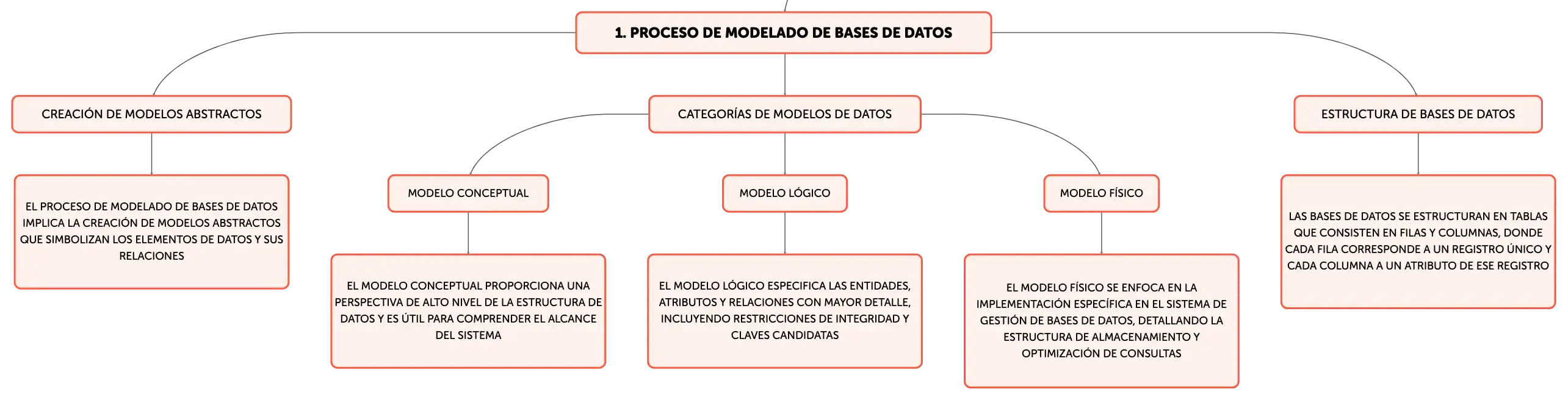

Proceso de modelado de bases de datos
Creación de modelos abstractos
El proceso de modelado de bases de datos implica la creación de modelos abstractos que simbolizan los elementos de datos y sus relaciones
Categorías de modelos de datos
Modelo conceptual
El modelo conceptual proporciona una perspectiva de alto nivel de la estructura de datos y es útil para comprender el alcance del sistema
Modelo lógico
El modelo lógico especifica las entidades, atributos y relaciones con mayor detalle, incluyendo restricciones de integridad y claves candidatas
Modelo físico
El modelo físico se enfoca en la implementación específica en el sistema de gestión de bases de datos, detallando la estructura de almacenamiento y optimización de consultas
Estructura de bases de datos
Las bases de datos se estructuran en tablas que consisten en filas y columnas, donde cada fila corresponde a un registro único y cada columna a un atributo de ese registro

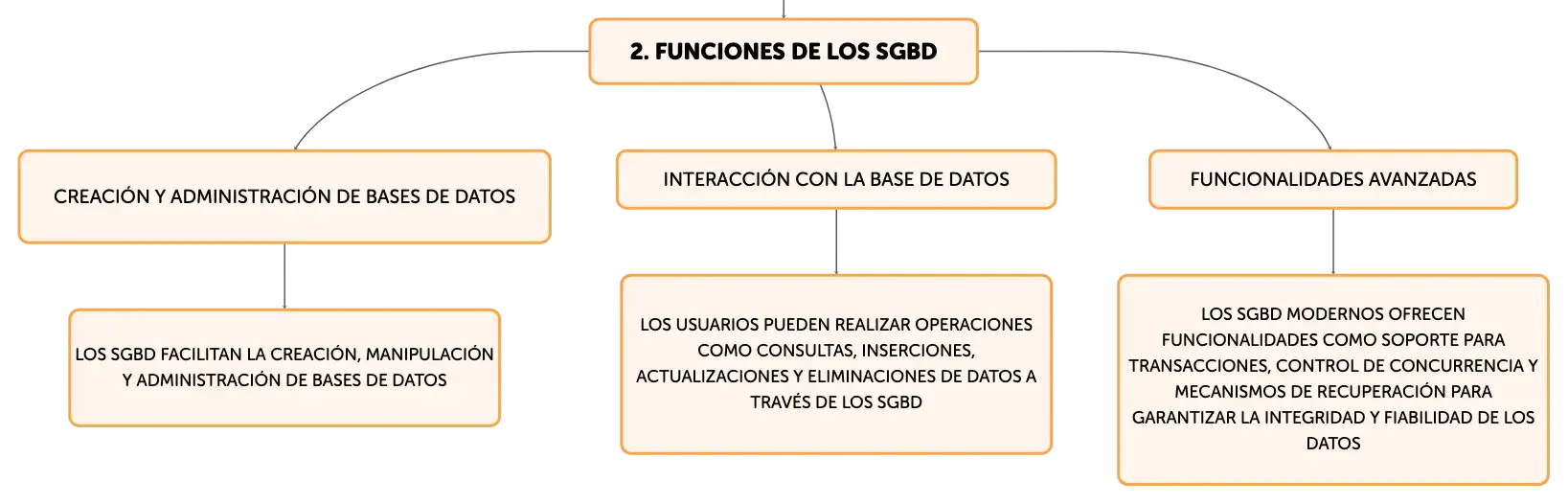

Funciones de los SGBD
Creación y administración de bases de datos
Los SGBD facilitan la creación, manipulación y administración de bases de datos
Interacción con la base de datos
Los usuarios pueden realizar operaciones como consultas, inserciones, actualizaciones y eliminaciones de datos a través de los SGBD
Funcionalidades avanzadas
Los SGBD modernos ofrecen funcionalidades como soporte para transacciones, control de concurrencia y mecanismos de recuperación para garantizar la integridad y fiabilidad de los datos

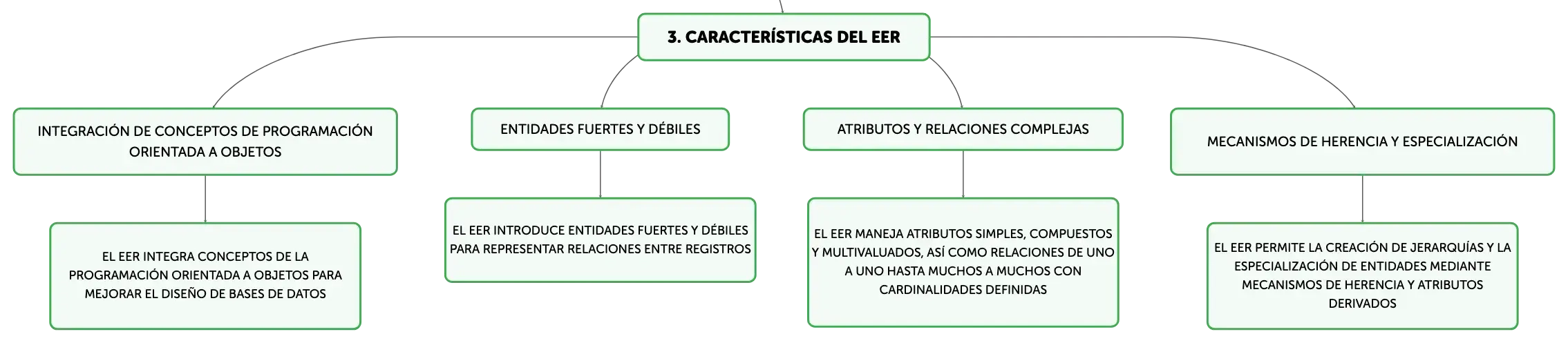

Características del EER
Integración de conceptos de programación orientada a objetos
El EER integra conceptos de la programación orientada a objetos para mejorar el diseño de bases de datos
Entidades fuertes y débiles
El EER introduce entidades fuertes y débiles para representar relaciones entre registros
Atributos y relaciones complejas
El EER maneja atributos simples, compuestos y multivaluados, así como relaciones de uno a uno hasta muchos a muchos con cardinalidades definidas
Mecanismos de herencia y especialización
El EER permite la creación de jerarquías y la especialización de entidades mediante mecanismos de herencia y atributos derivados
Modelado de bases de datos
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Importancia del modelado de bases de datos
Facilita estructuración y visualización de datos e interconexiones en sistemas informáticos.
01
Modelo conceptual
Perspectiva de alto nivel, sin detalles de implementación, útil en diseño inicial.
02
Modelo lógico
Detalla entidades, atributos, relaciones, restricciones de integridad y claves candidatas.
