Principios de la Mampostería Estructural
Concept Map
La mampostería estructural es una técnica constructiva que utiliza bloques de concreto, ladrillos o piedras para crear muros resistentes a cargas. Este método incluye la preparación del sitio, el uso de refuerzos de acero, y el análisis de cargas muertas y vivas para garantizar la estabilidad y funcionalidad del edificio. Además, se aborda el diseño de cimentaciones adaptadas al terreno y la distribución de cargas para prevenir daños estructurales.
Summary
Outline
Principios de la Mampostería Estructural
La mampostería estructural es una técnica de construcción que emplea unidades de mampostería, como bloques de concreto, ladrillos o piedras, unidos con mortero para formar muros y elementos resistentes a cargas. Estos muros proporcionan soporte estructural, resistiendo cargas verticales y horizontales, incluyendo las producidas por sismos y vientos. La construcción comienza con una preparación cuidadosa del sitio, que incluye limpieza, drenaje y excavaciones para infraestructura subterránea. Se coloca una capa de concreto de baja resistencia, conocida como concreto pobre, para formar una base sólida para las vigas de cimentación.Métodos Constructivos y Refuerzos en Mampostería
El proceso de construcción de mampostería estructural implica la colocación estratégica de refuerzos de acero dentro de la cimentación y la preparación de hierros de arranque para las celdas verticales de los bloques. La primera hilada de bloques se coloca con precisión, respetando las dimensiones de los vanos y dejando espacios para inspecciones futuras. Las hiladas subsiguientes se alinean y nivelan con herramientas especializadas, manteniendo un espesor de mortero uniforme y colocando refuerzos horizontales en los intervalos especificados. Las celdas verticales también se utilizan para alojar instalaciones eléctricas y de plomería.Completando Muros y Celdas de Mampostería
Una vez que los muros alcanzan la altura deseada, se limpian las celdas con una varilla de refuerzo y se retira el material suelto. Luego, se humedecen las celdas y se rellenan con mortero fluido para asegurar la adherencia y la resistencia. Las losas de entrepiso o las cubiertas se apoyan sobre los muros de mampostería, y se debe garantizar que los refuerzos se extiendan correctamente para integrarse con la estructura circundante. Finalmente, se construyen y vierten las losas de entrepiso, cubiertas o vigas de coronación, lo que proporciona una mayor rigidez al sistema estructural.Análisis de Cargas en la Estructura
Las estructuras de mampostería deben diseñarse considerando diversas cargas. Las cargas muertas, que incluyen el peso de los materiales constructivos y los acabados, son constantes y se calculan utilizando las dimensiones y los pesos unitarios de los materiales. El peso propio de la estructura, como vigas y losas, es crucial para soportar otras cargas. Los acabados, aunque menos permanentes, también deben ser considerados en el diseño estructural debido a su impacto en la carga total.Instalaciones y Consideración de Cargas Vivas
Las instalaciones son componentes críticos para la funcionalidad de un edificio, abarcando sistemas eléctricos, de agua, alcantarillado, calefacción y telecomunicaciones. Las cargas vivas, que varían en intensidad, se incluyen en el diseño estructural para situaciones extremas, como sobrecargas temporales en suelos y estructuras. En circunstancias donde las cargas vivas pueden ser beneficiosas para la estabilidad, como en casos de flotación o succión por viento, se consideran con una intensidad reducida o nula.Pre-dimensionamiento y Distribución de Cargas
El pre-dimensionamiento de elementos estructurales como losas, vigas y muros es un proceso iterativo que se refina durante el diseño arquitectónico. Las áreas tributarias son esenciales para la distribución de cargas a través de las losas hacia las columnas y muros. La correcta distribución de cargas concentradas es crucial para la integridad estructural y la definición de espacios. La bajada de cargas es el proceso de transferencia de cargas a la cimentación, lo que garantiza la estabilidad y previene daños estructurales.Diseño de Cimentaciones y Adaptación al Terreno
Las cimentaciones son esenciales para transferir las cargas de la estructura al suelo y deben diseñarse en función de la profundidad y las propiedades del terreno. Las cimentaciones corridas, hechas de hormigón armado o piedra braza, son adecuadas para edificaciones con muros de carga y deben dimensionarse de acuerdo con el tipo de suelo y las cargas a soportar. Estas cimentaciones son comunes en construcciones de hasta cuatro pisos y son ampliamente utilizadas en diversas regiones de Latinoamérica.
Show More

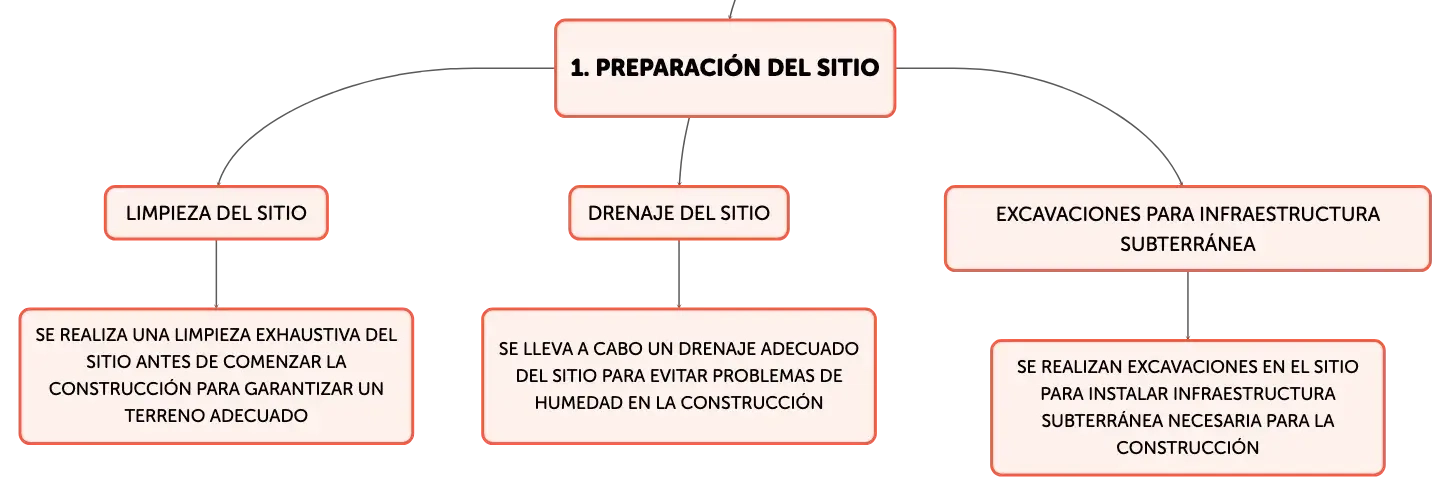

Preparación del sitio
Limpieza del sitio
Se realiza una limpieza exhaustiva del sitio antes de comenzar la construcción para garantizar un terreno adecuado
Drenaje del sitio
Se lleva a cabo un drenaje adecuado del sitio para evitar problemas de humedad en la construcción
Excavaciones para infraestructura subterránea
Se realizan excavaciones en el sitio para instalar infraestructura subterránea necesaria para la construcción

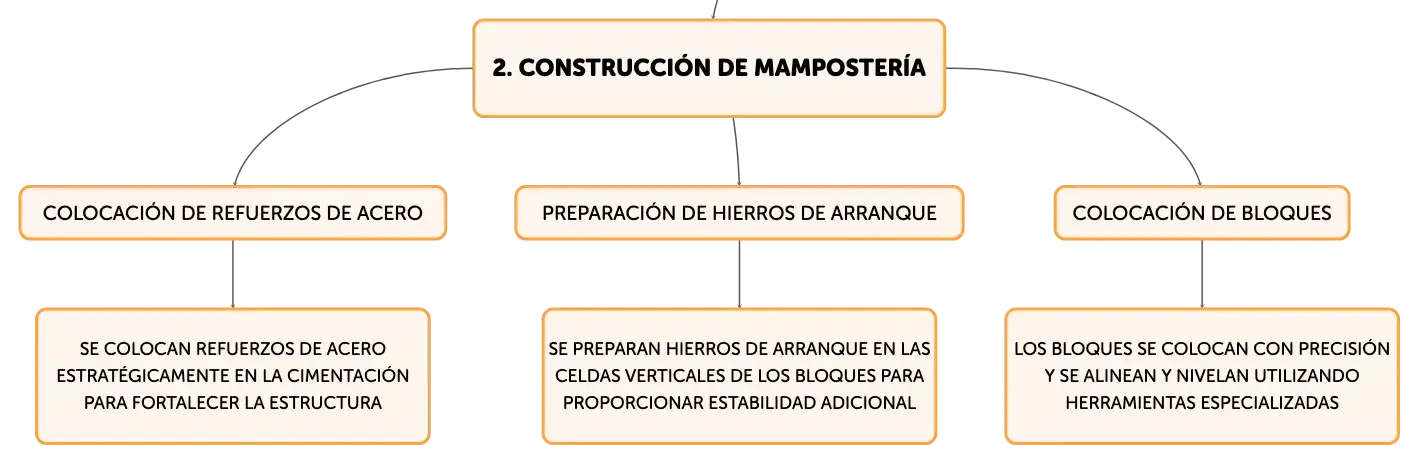

Construcción de mampostería
Colocación de refuerzos de acero
Se colocan refuerzos de acero estratégicamente en la cimentación para fortalecer la estructura
Preparación de hierros de arranque
Se preparan hierros de arranque en las celdas verticales de los bloques para proporcionar estabilidad adicional
Colocación de bloques
Los bloques se colocan con precisión y se alinean y nivelan utilizando herramientas especializadas
Completando la construcción
Limpieza de celdas
Se limpian las celdas de los bloques antes de rellenarlas con mortero para asegurar una buena adherencia
Relleno de celdas
Se humedecen las celdas y se rellenan con mortero fluido para fortalecer la estructura
Construcción de losas y vigas
Se construyen y vierten losas y vigas para proporcionar mayor rigidez al sistema estructural

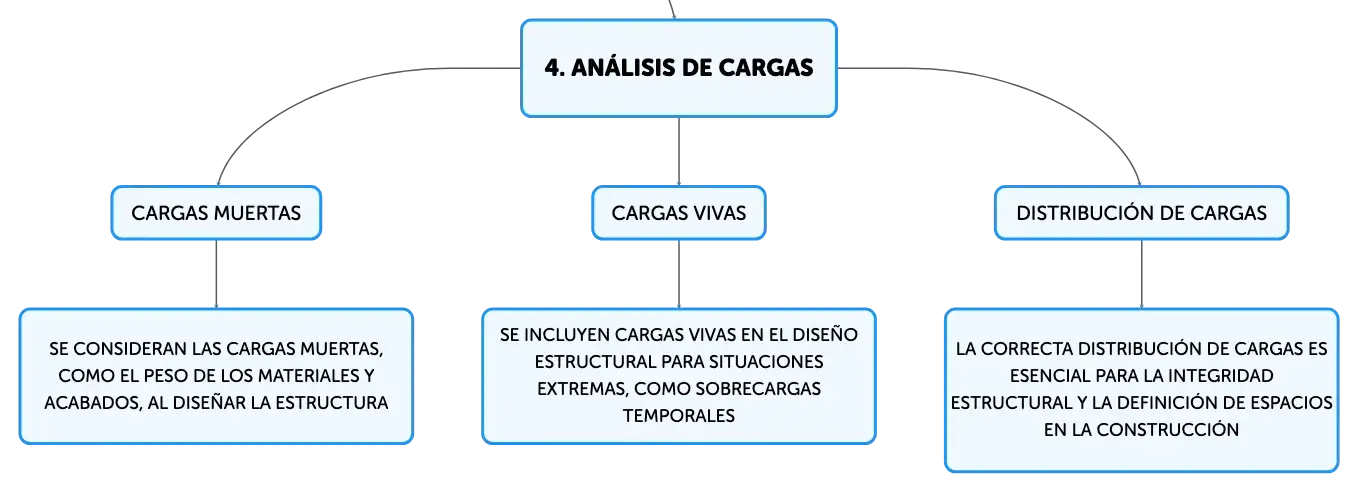

Análisis de cargas
Cargas muertas
Se consideran las cargas muertas, como el peso de los materiales y acabados, al diseñar la estructura
Cargas vivas
Se incluyen cargas vivas en el diseño estructural para situaciones extremas, como sobrecargas temporales
Distribución de cargas
La correcta distribución de cargas es esencial para la integridad estructural y la definición de espacios en la construcción

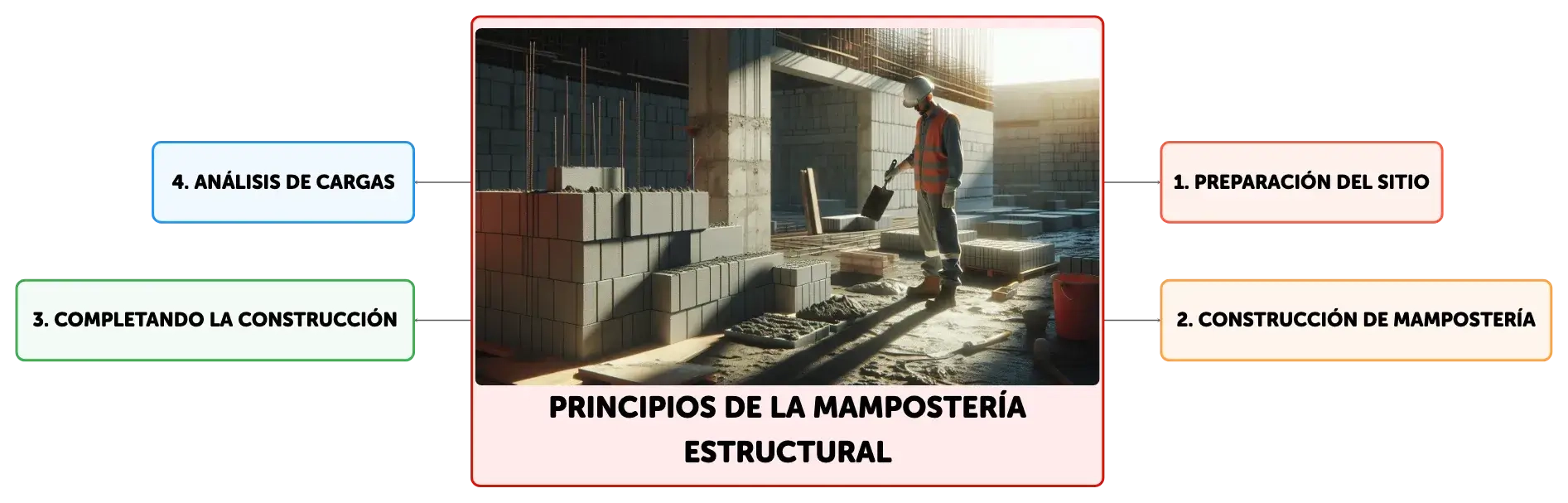

Principios de la Mampostería Estructural
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
Los muros hechos con esta técnica soportan cargas ______ y ______, incluyendo las causadas por ______ y ______.
verticales
horizontales
sismos
vientos
01
Antes de construir, se realiza una preparación del sitio que implica ______, ______ y ______ para la infraestructura subterránea.
limpieza
drenaje
excavaciones
02
Para establecer una base sólida para las vigas de cimentación, se coloca una capa de ______ de baja resistencia, también conocido como ______ ______.
concreto
concreto
pobre
