Intercambiadores de calor

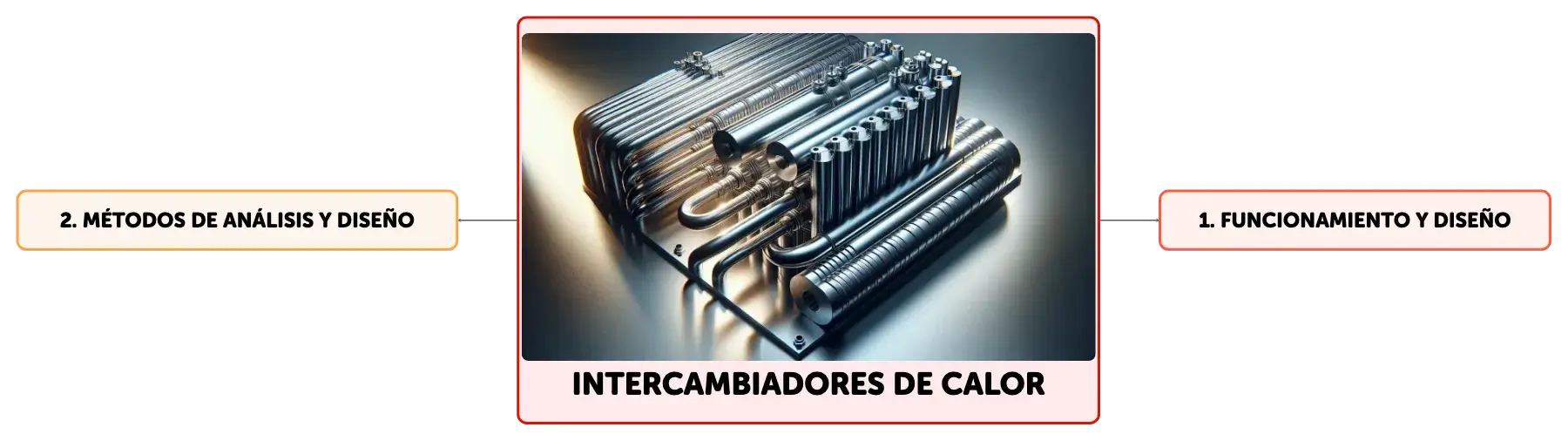

Mapa conceptual
Los intercambiadores de calor son cruciales en la industria para la transferencia de energía térmica entre fluidos. Su diseño y eficiencia dependen de la correcta aplicación de principios como la conservación de energía y la resistencia térmica. Configuraciones de flujo como contracorriente mejoran la eficacia del intercambio, mientras que el mantenimiento previene la pérdida de rendimiento.
Resumen
Esquema
Definición y Principios de Operación de los Intercambiadores de Calor
Los intercambiadores de calor son dispositivos esenciales en diversos campos de la ingeniería que facilitan la transferencia de energía térmica entre dos o más fluidos a diferentes temperaturas, manteniéndolos separados para evitar su mezcla directa. Estos sistemas se diseñan para adaptarse a aplicaciones específicas, como intercambiadores de tubo y carcasa, de placas, y radiadores en vehículos. La selección de un intercambiador de calor adecuado depende de varios parámetros, incluyendo el caudal másico de los fluidos, la eficiencia requerida, y las condiciones térmicas de operación. Son cruciales en la industria para procesos de calentamiento, enfriamiento, y control de temperatura en equipos y maquinaria.Análisis Térmico y Diseño de Intercambiadores de Calor
El análisis y diseño óptimo de intercambiadores de calor se realiza mediante métodos establecidos como el de la Diferencia de Temperaturas Media Logarítmica (LMTD) y el método de la efectividad-número de unidades de transferencia (ε-NTU). El método LMTD es efectivo para determinar la tasa de transferencia de calor y el coeficiente global de transferencia de calor, basándose en las diferencias de temperatura promedio a lo largo del intercambiador. El método ε-NTU, por su parte, evalúa la efectividad del intercambiador, que es una medida de su capacidad para aproximar la temperatura de un fluido a la del otro. Ambos enfoques requieren un conocimiento profundo de las propiedades termofísicas de los fluidos y las condiciones operativas para modelar con precisión la transferencia de calor.Aplicación del Principio de Conservación de Energía
El principio de conservación de energía es fundamental en el diseño y funcionamiento de los intercambiadores de calor, garantizando que la cantidad de energía que pierde un fluido sea equivalente a la ganada por el otro. Este balance energético es esencial para predecir los cambios de temperatura que sufrirán los fluidos al atravesar el intercambiador. Variables como el caudal másico, el coeficiente de transferencia de calor y las propiedades térmicas de los fluidos son determinantes para la eficacia del intercambio térmico y deben ser meticulosamente modeladas y calculadas para asegurar un diseño eficiente.Resistencia Térmica y su Impacto en la Transferencia de Calor
La resistencia térmica es un factor crítico que influye en la tasa de transferencia de calor en un intercambiador. Se calcula teniendo en cuenta los procesos de convección y conducción que tienen lugar en el dispositivo, y depende de variables como el área de transferencia de calor, el grosor de las paredes del intercambiador y la presencia de incrustaciones o sedimentos que pueden obstruir el flujo de calor. Es vital mantener las superficies de transferencia limpias para maximizar la eficiencia del intercambiador y evitar caídas en el rendimiento.Configuraciones de Flujo y su Influencia en la Eficiencia
Los intercambiadores de calor pueden operar bajo configuraciones de flujo paralelo o contracorriente, lo cual tiene un impacto significativo en la eficiencia del intercambio térmico. En la configuración contracorriente, los fluidos circulan en direcciones opuestas, lo que generalmente permite una transferencia de calor más uniforme y eficiente que en el flujo paralelo, incluso con una superficie de intercambio más reducida. Esta disposición es especialmente beneficiosa en aplicaciones que requieren un control preciso de la temperatura y la fase de los fluidos, como en condensadores y calderas.Diseño y Mantenimiento para la Optimización de la Eficiencia
Un diseño adecuado es crucial para la eficiencia y el rendimiento de un intercambiador de calor. Se deben considerar aspectos como la longitud, el diámetro, la cantidad y disposición de los tubos, así como las características del flujo de fluido y su capacidad calorífica. Con base en estos parámetros, se puede seleccionar un intercambiador de un catálogo o diseñarlo a medida. El mantenimiento preventivo y la limpieza regular son igualmente importantes para preservar la eficiencia del intercambiador, previniendo la acumulación de residuos que incrementan la resistencia térmica y reducen la eficacia del intercambio de calor.
Mostrar más

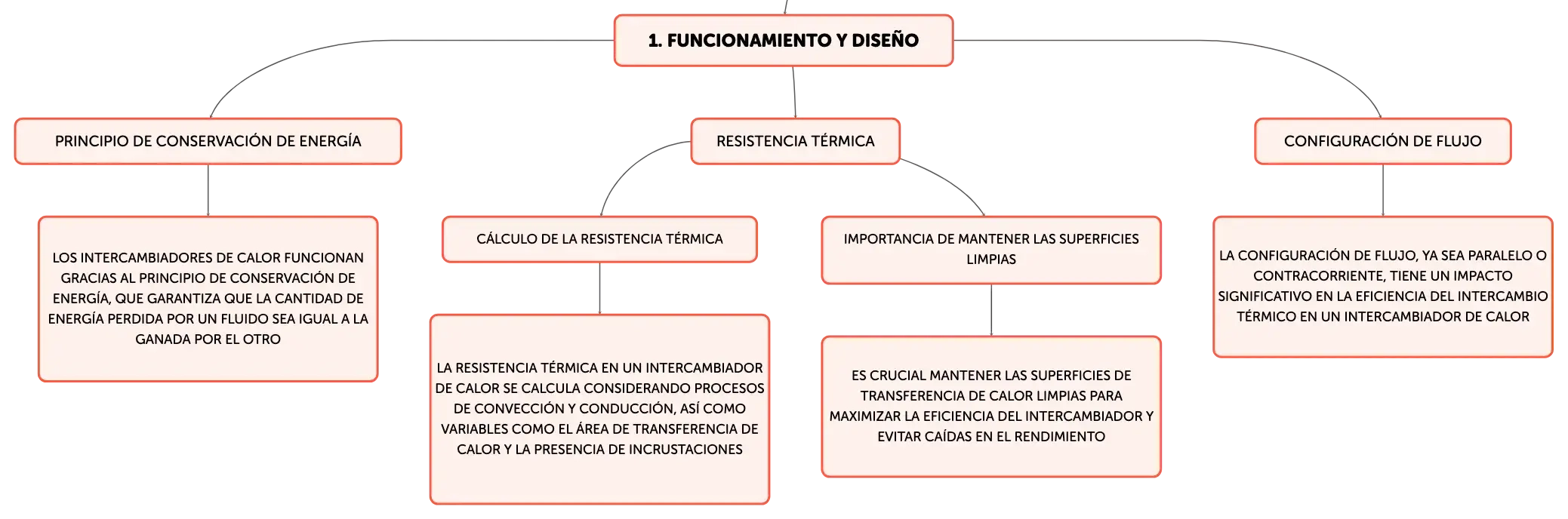

Funcionamiento y diseño
Principio de conservación de energía
Los intercambiadores de calor funcionan gracias al principio de conservación de energía, que garantiza que la cantidad de energía perdida por un fluido sea igual a la ganada por el otro
Resistencia térmica
Cálculo de la resistencia térmica
La resistencia térmica en un intercambiador de calor se calcula considerando procesos de convección y conducción, así como variables como el área de transferencia de calor y la presencia de incrustaciones
Importancia de mantener las superficies limpias
Es crucial mantener las superficies de transferencia de calor limpias para maximizar la eficiencia del intercambiador y evitar caídas en el rendimiento
Configuración de flujo
La configuración de flujo, ya sea paralelo o contracorriente, tiene un impacto significativo en la eficiencia del intercambio térmico en un intercambiador de calor

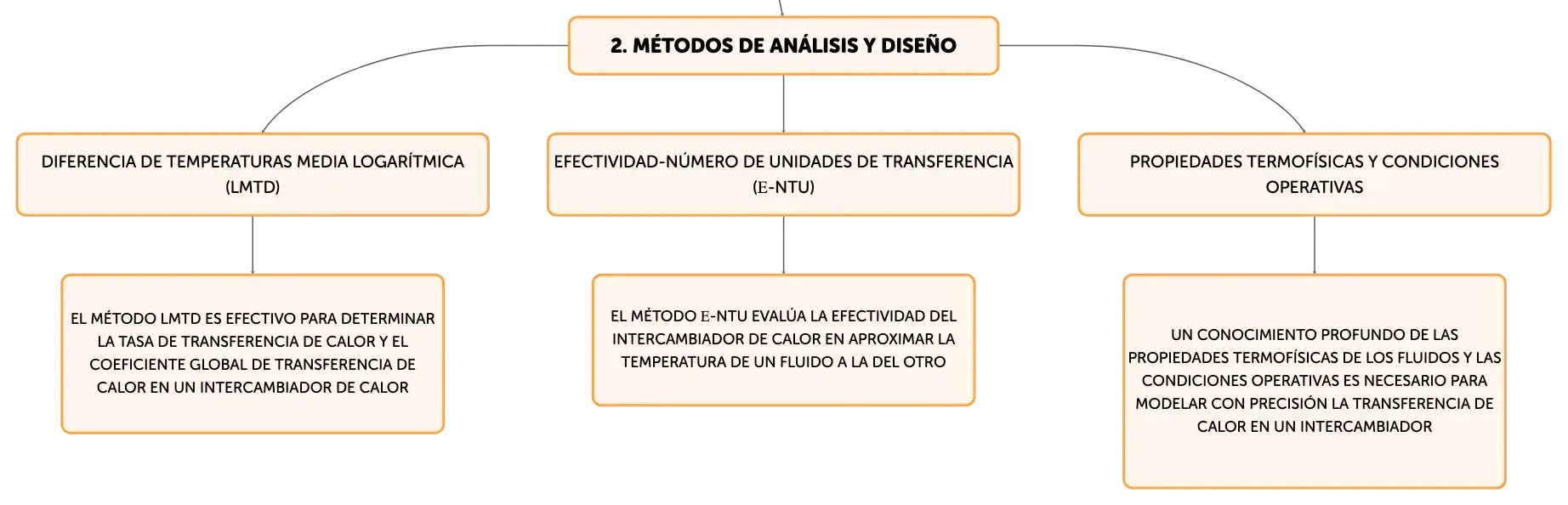

Métodos de análisis y diseño
Diferencia de Temperaturas Media Logarítmica (LMTD)
El método LMTD es efectivo para determinar la tasa de transferencia de calor y el coeficiente global de transferencia de calor en un intercambiador de calor
Efectividad-número de unidades de transferencia (ε-NTU)
El método ε-NTU evalúa la efectividad del intercambiador de calor en aproximar la temperatura de un fluido a la del otro
Propiedades termofísicas y condiciones operativas
Un conocimiento profundo de las propiedades termofísicas de los fluidos y las condiciones operativas es necesario para modelar con precisión la transferencia de calor en un intercambiador
Intercambiadores de calor
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
La elección de un ______ de ______ adecuado se basa en factores como el caudal másico y las condiciones de ______.
intercambiador
calor
operación
01
Método LMTD
Calcula tasa de transferencia de calor usando diferencias de temperatura promedio en el intercambiador.
02
Método ε-NTU
Evalúa efectividad del intercambiador para acercar temperatura de un fluido a otro.
