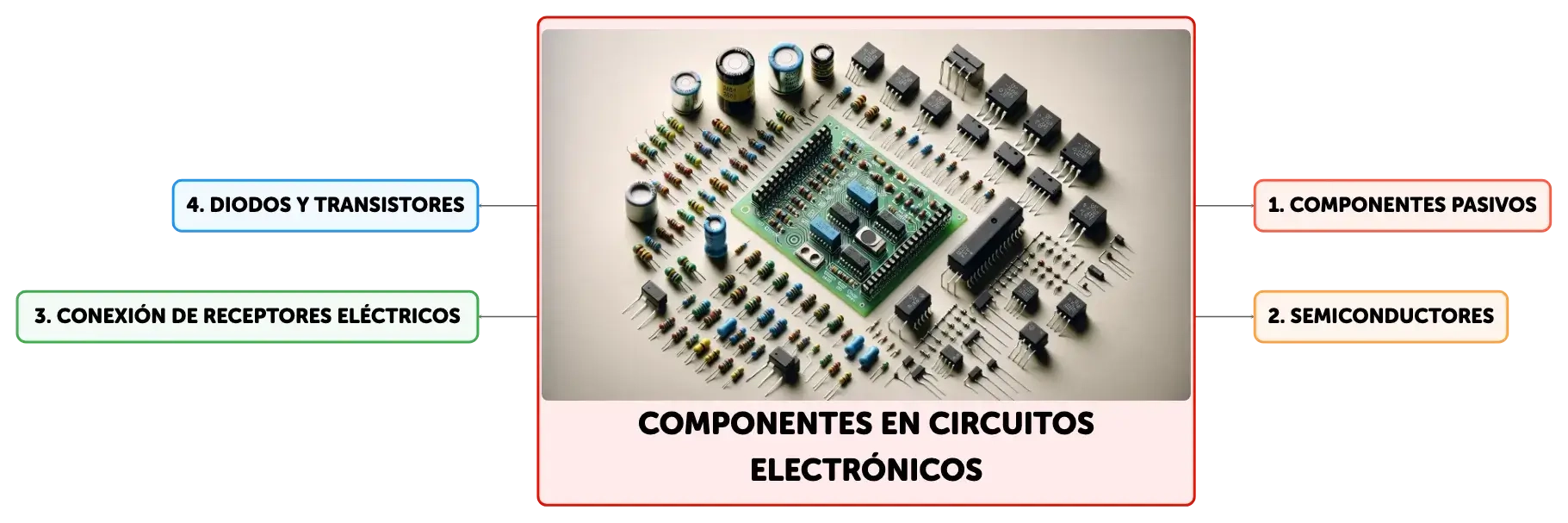

Componentes en Circuitos Electrónicos

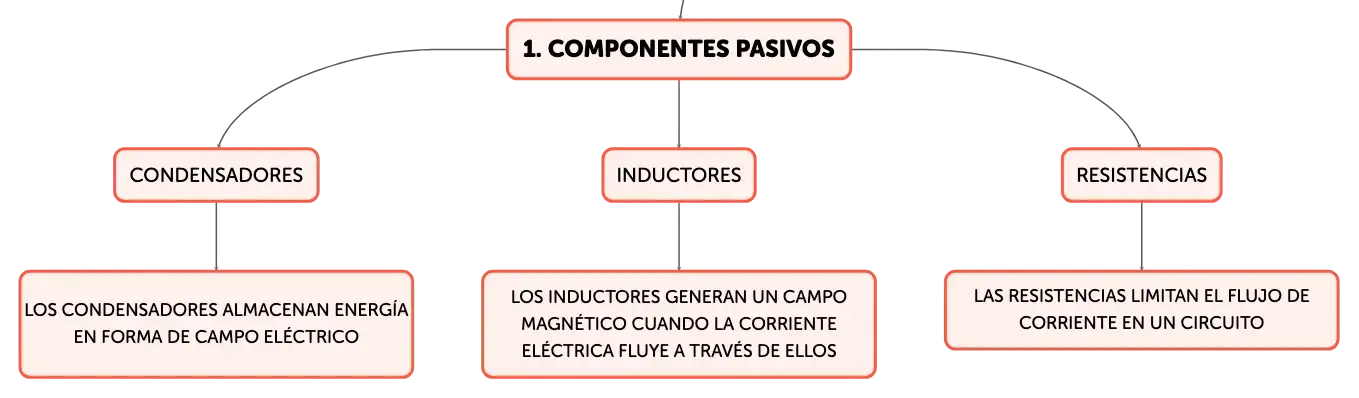

Componentes Pasivos en Circuitos Electrónicos

Los circuitos electrónicos se componen de elementos que desempeñan funciones esenciales para su operación. Entre estos, los componentes pasivos, como condensadores, inductores (bobinas) y resistencias, no requieren una fuente de energía externa para funcionar. Los condensadores almacenan energía en forma de campo eléctrico y su capacidad de almacenamiento, medida en faradios (F), depende del área de las placas conductoras, la separación entre ellas y el material dieléctrico utilizado. Los inductores generan un campo magnético cuando la corriente eléctrica fluye a través de ellos, y su inductancia se mide en henrios (H). Las resistencias limitan el flujo de corriente y se miden en ohmios (Ω), con valores que pueden ser fijos o variables. Las resistencias fijas tienen un valor de resistencia constante, identificable por un código de colores, mientras que las variables, como los potenciómetros y termistores, ajustan su resistencia en respuesta a factores externos como la posición de un dial, la temperatura o la luz.

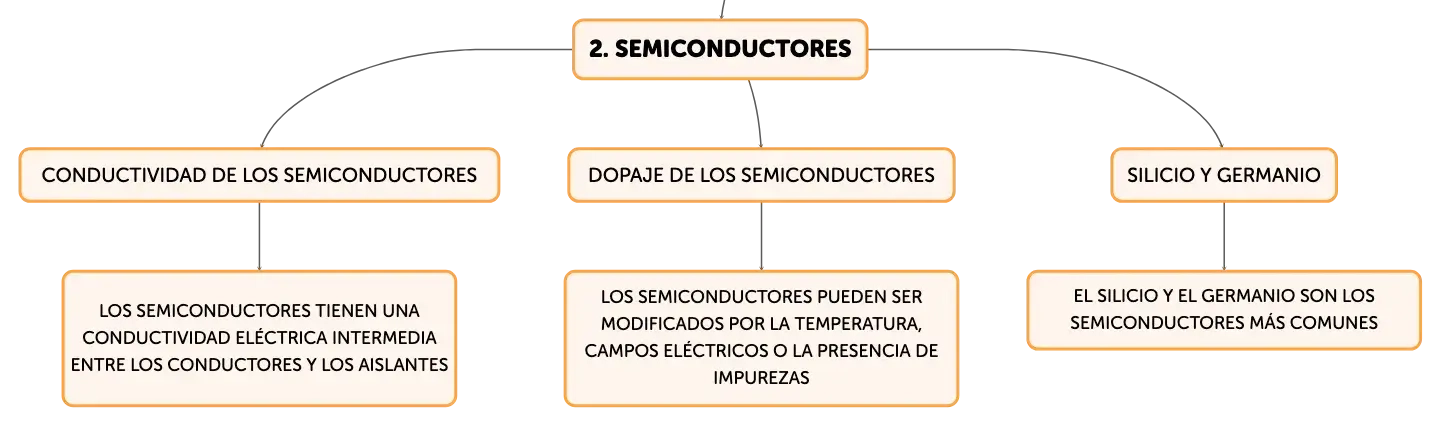

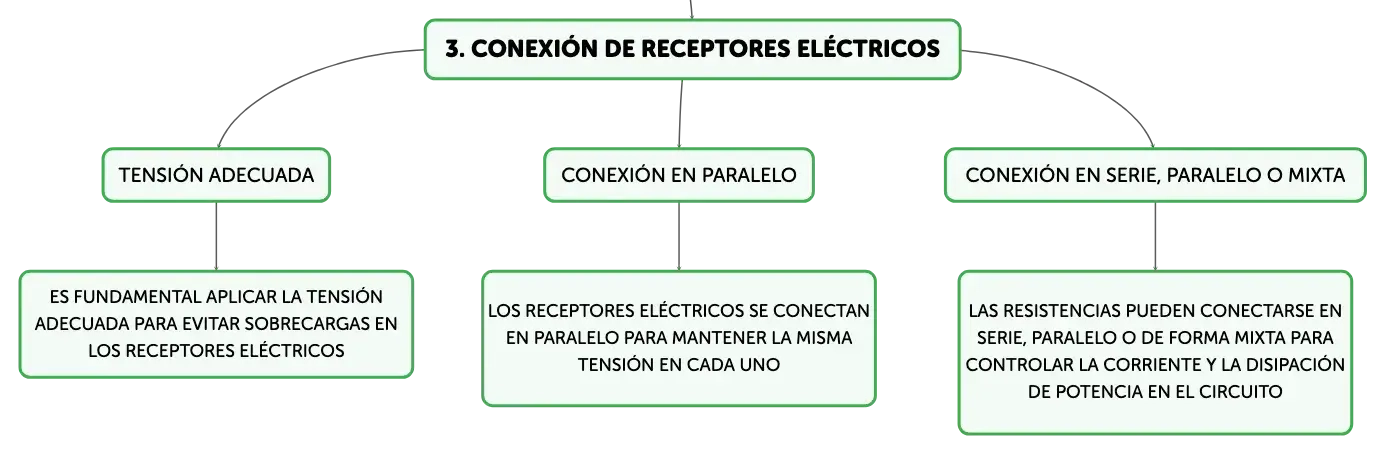

Semiconductores y Conexión de Receptores Eléctricos

Los semiconductores son materiales con una conductividad eléctrica que se sitúa entre la de los conductores y la de los aislantes, y su comportamiento puede ser modificado por la temperatura, campos eléctricos o la presencia de impurezas (dopaje). El silicio y el germanio son los semiconductores más comunes, y pueden ser de tipo intrínseco (puros) o extrínseco (dopados con impurezas para crear portadores de carga adicionales). En cuanto a la conexión de receptores eléctricos, como lámparas o motores, es fundamental que se aplique la tensión adecuada para evitar sobrecargas. Los receptores suelen conectarse en paralelo para mantener la misma tensión en cada uno, mientras que las resistencias pueden conectarse en serie, paralelo o de forma mixta para controlar la corriente y la disipación de potencia en el circuito.

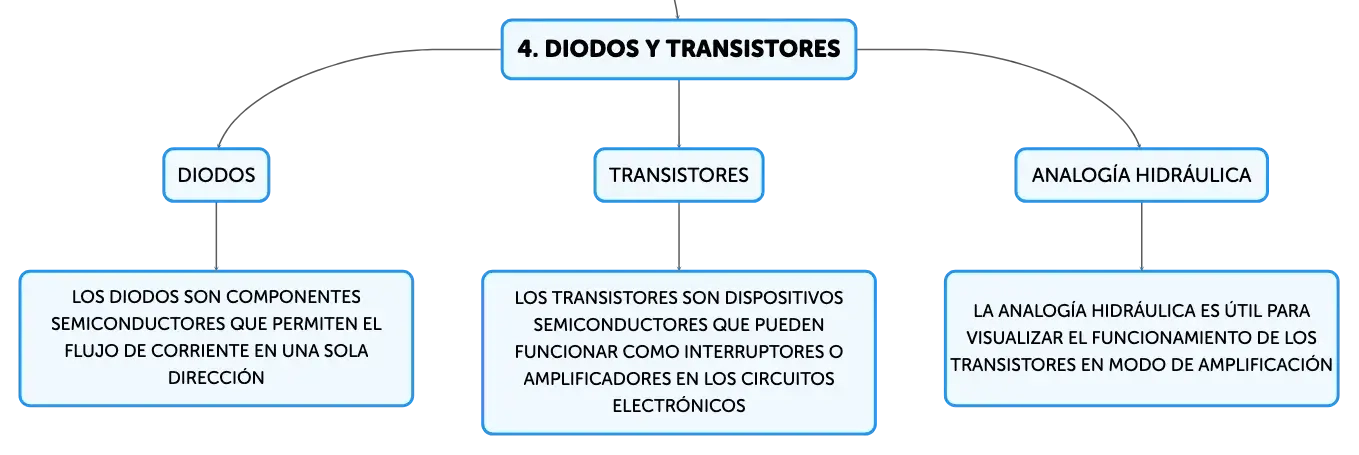

Diodos: Controladores de Corriente Eléctrica

Los diodos son componentes semiconductores que permiten el flujo de corriente en una sola dirección, actuando como válvulas unidireccionales en los circuitos electrónicos. Están formados por una unión de materiales tipo P y N, y solo conducen corriente cuando se polarizan en directa, es decir, cuando el ánodo (lado P) está a un potencial más alto que el cátodo (lado N). En polarización inversa, los diodos bloquean la corriente. Los diodos emisores de luz (LED) son una variante que emite luz al ser atravesados por la corriente. El color de la luz depende de la energía de los fotones emitidos, que a su vez está determinada por el material semiconductor utilizado. Es crucial limitar la corriente a través de un LED con una resistencia adecuada para prevenir daños por sobrecorriente.

Transistores: Reguladores y Amplificadores de Corriente

Los transistores son dispositivos semiconductores que pueden funcionar como interruptores o amplificadores en los circuitos electrónicos. Los transistores bipolares de unión (BJT) constan de tres capas de material semiconductor, con dos posibles configuraciones: NPN o PNP, dependiendo del tipo de material en cada capa. Tienen tres terminales: base, colector y emisor. La pequeña corriente aplicada a la base controla una corriente mayor entre el colector y el emisor. En modo de amplificación, la corriente de salida (colector) es proporcional a la corriente de entrada (base) multiplicada por la ganancia del transistor (beta). La analogía hidráulica es útil para visualizar este proceso: la corriente de base actúa como un grifo que regula el flujo de agua (corriente de colector) a través de una tubería.
