Los diagramas de casos de uso son herramientas esenciales en la ingeniería de software para representar las funcionalidades de un sistema desde la perspectiva de los usuarios finales. Estos diagramas facilitan la comprensión de cómo los usuarios interactúan con el sistema y qué requisitos debe cumplir. Los componentes clave incluyen el actor, que representa a cualquier entidad que interactúa con el sistema (ya sea un usuario humano o un sistema externo); el caso de uso, simbolizado por una elipse que encapsula una funcionalidad o proceso del sistema; y las relaciones, que delinean las conexiones entre actores y casos de uso. Las relaciones más comunes son: la asociación, que muestra la interacción directa entre un actor y un caso de uso; la generalización, que indica una jerarquía entre actores o casos de uso; y las relaciones de inclusión y extensión, que describen casos de uso que son siempre ejecutados o condicionalmente ejecutados en conjunto con otros.

Estructura y Simbología en los Diagramas de Casos de Uso

En la representación gráfica de un diagrama de casos de uso, los actores se simbolizan mediante figuras estilizadas que recuerdan a personas, y los casos de uso se ilustran con elipses que contienen descripciones de las acciones en forma de verbos. Las relaciones se representan con líneas: una línea sólida para la asociación, indicando una interacción regular entre el actor y el caso de uso; una línea con una flecha en un extremo para la generalización, señalando una relación jerárquica; y líneas punteadas para las relaciones de inclusión y extensión, donde la inclusión sugiere que un caso de uso siempre invoca a otro, y la extensión indica que un caso de uso puede invocar a otro bajo ciertas condiciones.

Aplicación de Casos de Uso en un Sistema de Ventas en Línea

Como ejemplo práctico, consideremos un sistema de ventas en línea. Un actor principal es el administrador, quien gestiona la creación de cuentas de usuario, como las de vendedores y supervisores, asignando distintos niveles de acceso. El proceso de creación de cuentas incluye la validación de identidad para prevenir duplicaciones, representada en el diagrama con una relación de inclusión hacia el caso de uso de validación. Los supervisores pueden ser categorizados en supervisores de ventas y de planta, y se utiliza la generalización para indicar que ambos comparten funciones comunes, pero cada uno posee responsabilidades específicas en diferentes áreas del negocio.

Gestión de Excepciones y Casos de Uso Extendidos

Los diagramas de casos de uso son igualmente útiles para modelar comportamientos excepcionales o alternativos. Por ejemplo, si se presenta un error durante la creación de una cuenta de usuario, como una interrupción de la red, el sistema debe tener la capacidad de manejar este incidente, tal como registrar el error en un log. Este comportamiento se modela con una relación de extensión que conecta el caso de uso principal de creación de cuenta con el caso de uso alternativo de registro de errores. La extensión se activa solo bajo ciertas condiciones, lo que añade una capa de flexibilidad al modelo y permite planificar respuestas adecuadas ante posibles contingencias.

Importancia y Utilidad de los Diagramas de Casos de Uso

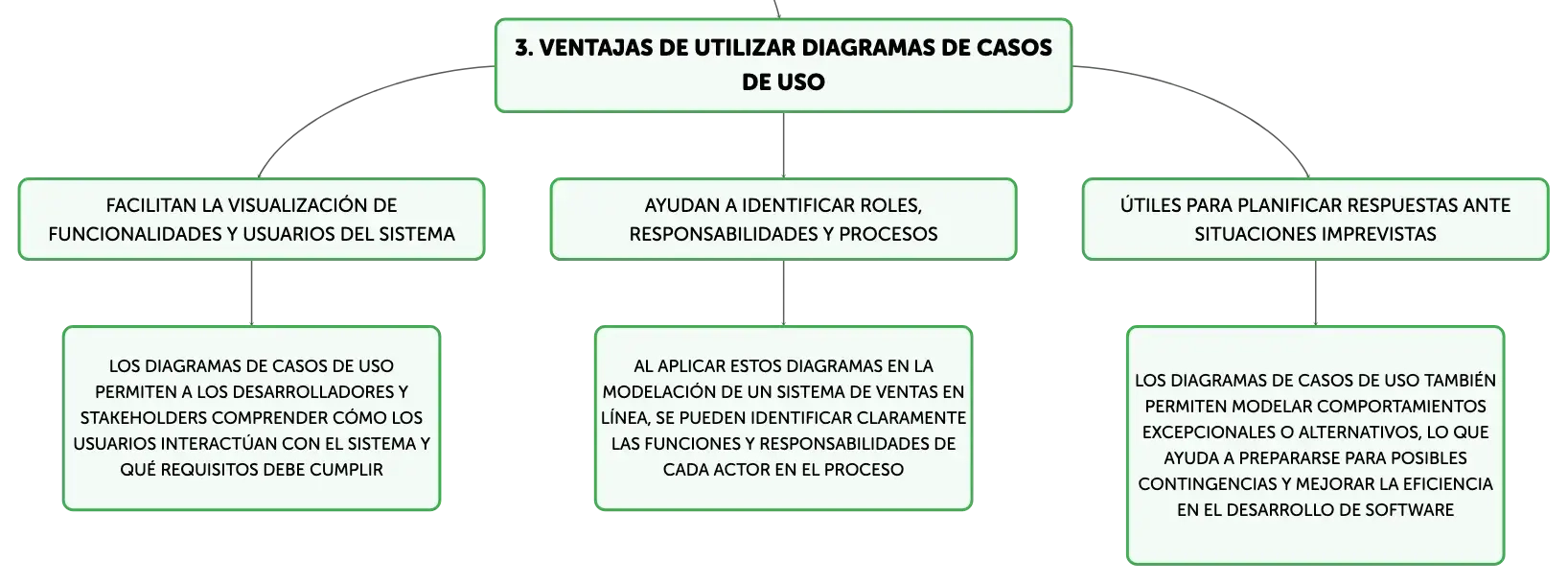

En conclusión, los diagramas de casos de uso son herramientas vitales para la planificación y el análisis de sistemas informáticos complejos. Facilitan a los desarrolladores y stakeholders la visualización de las funcionalidades del sistema y las interacciones de los usuarios de forma estructurada y comprensible. Al aplicar estos diagramas en la modelación de un sistema de ventas en línea, se evidencia cómo ayudan a identificar roles, responsabilidades y procesos, y a prepararse para situaciones imprevistas. Su uso adecuado es fundamental para mejorar la eficiencia y efectividad en el desarrollo de software, asegurando que el producto final satisfaga las necesidades y expectativas de los usuarios.
