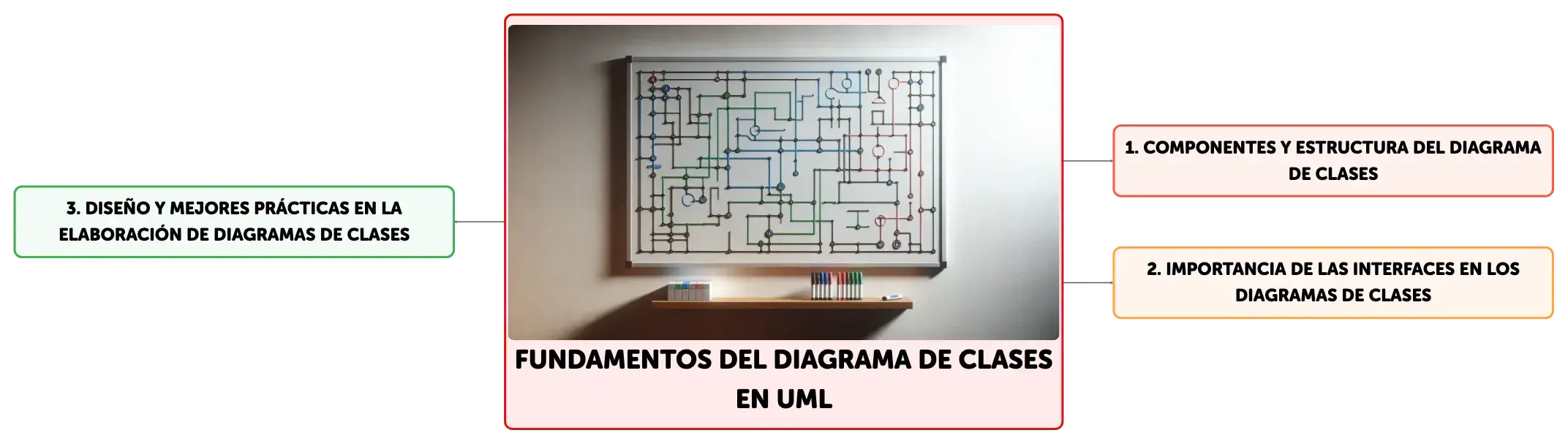

Fundamentos del Diagrama de Clases en UML

El diagrama de clases es una herramienta fundamental del Lenguaje de Modelado Unificado (UML) versión 2.5, perteneciente a los diagramas de estructura. Su finalidad es representar de manera estática los componentes de un sistema de información, es decir, su estructura fija y no el comportamiento que estos puedan tener durante la ejecución del sistema. A diferencia de los diagramas de comportamiento, como los de secuencia o casos de uso, el diagrama de clases se centra en la especificación de las clases, sus atributos, operaciones y las relaciones entre ellas, siguiendo los principios de la programación orientada a objetos (POO). Aunque el diagrama Entidad-Relación (E/R) no forma parte de UML, ambos comparten el objetivo de ilustrar el modelo lógico de datos y cómo estos interactúan dentro de un sistema.
Pizarra blanca con esquema de figuras geométricas en colores, conectadas por líneas, y accesorios de marcadores y borrador.

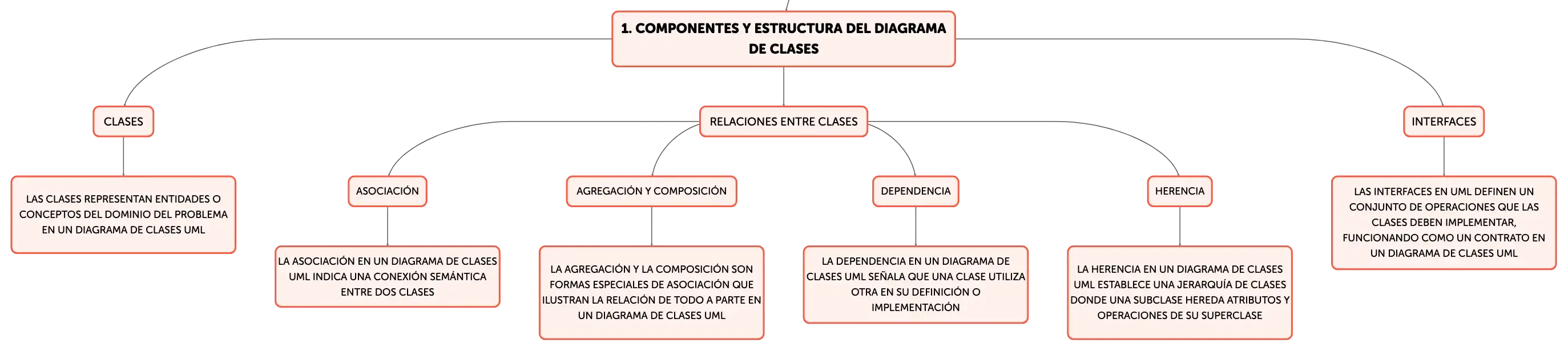

Componentes y Estructura del Diagrama de Clases

Un diagrama de clases en UML está constituido por clases, relaciones e interfaces. Las clases representan entidades o conceptos del dominio del problema y se identifican por sustantivos que son significativos en el contexto del sistema, tales como "Cliente" o "Pedido". Cada clase se estructura en tres compartimentos: el nombre de la clase, sus atributos y sus operaciones o métodos. La representación gráfica de una clase se divide en tres secciones horizontales correspondientes a cada uno de estos elementos. Los atributos y operaciones se anotan con un símbolo que indica su visibilidad: pública (+), privada (-) o protegida (#). Los elementos estáticos, como ciertos atributos o métodos, se subrayan para indicar que son comunes a todas las instancias de la clase.

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

El diagrama de clases es una herramienta clave del ______ versión ______, y es uno de los diagramas de estructura.

Haz clic para comprobar la respuesta

Lenguaje de Modelado Unificado 2.5

2

Aunque el diagrama - no es parte de UML, ambos buscan representar el modelo lógico de datos de un sistema.

Haz clic para comprobar la respuesta

Entidad Relación

3

Componentes de un diagrama de clases UML

Haz clic para comprobar la respuesta

Incluye clases, relaciones e interfaces; las clases tienen nombre, atributos y operaciones.

4

Estructura de una clase en UML

Haz clic para comprobar la respuesta

Dividida en tres secciones: nombre de la clase, atributos y operaciones o métodos.

5

Simbología de elementos estáticos en UML

Haz clic para comprobar la respuesta

Atributos o métodos estáticos se subrayan, indicando que son comunes a todas las instancias.

6

En UML, la ______ se indica con una línea continua y muestra una conexión entre dos clases.

Haz clic para comprobar la respuesta

asociación

7

La ______ y la ______ son variantes de la asociación que expresan una relación de todo a parte en UML.

Haz clic para comprobar la respuesta

agregación composición

8

La ______ en UML se representa con una línea punteada e implica que una clase se utiliza en otra.

Haz clic para comprobar la respuesta

dependencia

9

Definición de interfaces en UML

Haz clic para comprobar la respuesta

Conjunto de operaciones y atributos que las clases deben implementar, actuando como un contrato de abstracción.

10

Instanciación de interfaces

Haz clic para comprobar la respuesta

Las interfaces no pueden ser instanciadas; solo especifican comportamientos para ser compartidos por clases.

11

Representación de la implementación de interfaces

Haz clic para comprobar la respuesta

Las clases que implementan una interfaz se conectan con una línea y una punta de flecha 'lollipop', mostrando cumplimiento de la interfaz.

12

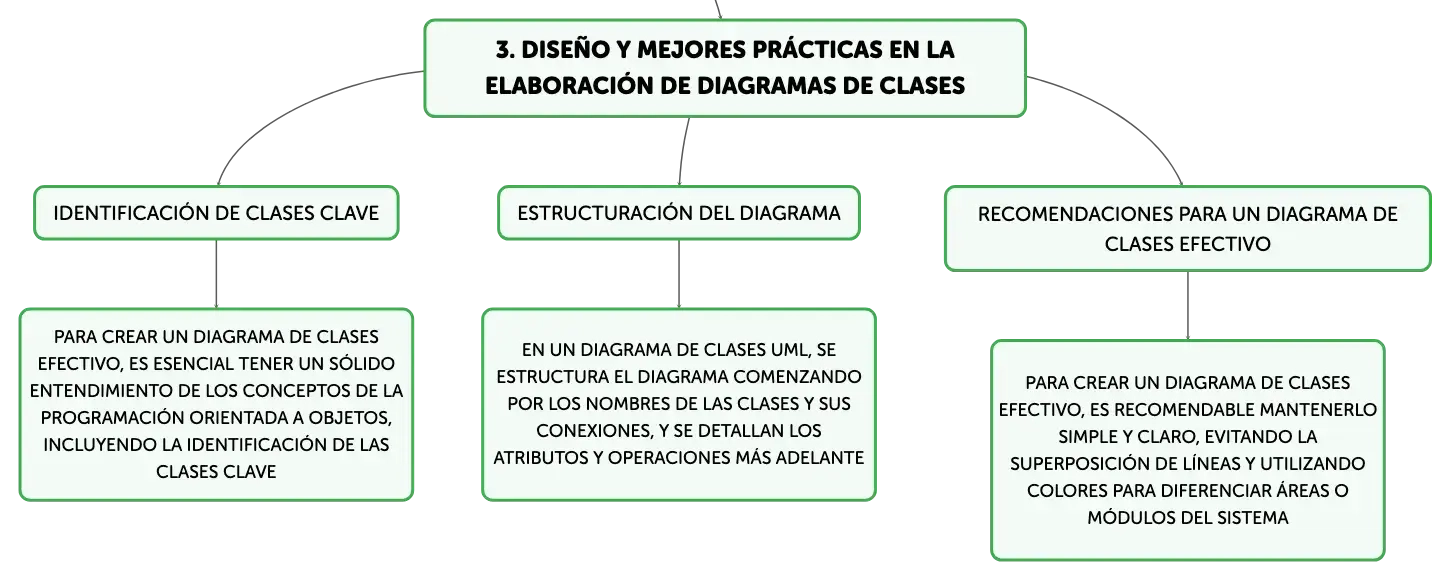

Los pasos iniciales para crear un diagrama de clases incluyen identificar las ______ importantes y cómo se ______ entre sí.

Haz clic para comprobar la respuesta

clases interrelacionan

13

Al estructurar el diagrama, se comienza con los ______ de las clases y sus ______, agregando atributos y operaciones más adelante.

Haz clic para comprobar la respuesta

nombres conexiones

14

Es aconsejable que los diagramas sean ______ y ______, utilizando colores para distinguir diferentes áreas o módulos.

Haz clic para comprobar la respuesta

simples claros

15

Un diagrama de clases bien hecho es vital para entender y desarrollar ______ complejos, y ayuda en la ______ entre desarrolladores y en la documentación.

Haz clic para comprobar la respuesta

sistemas comunicación
